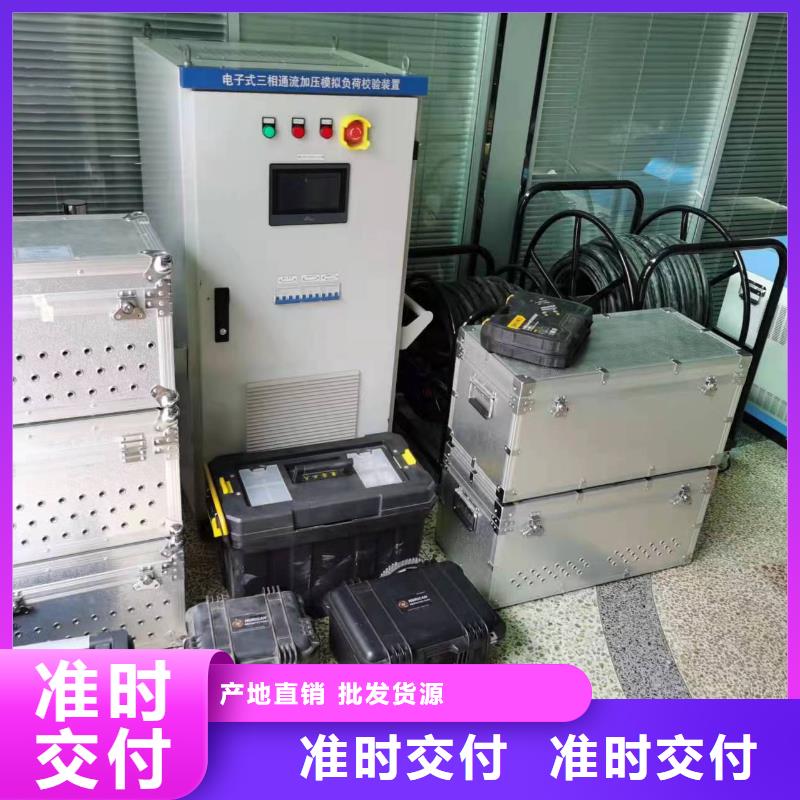

一次通流加压模拟带负荷向量试验装置模拟负荷模块连接关系及功能简述55V/200A一般用于变压器差动保护，在中压和高压侧短路，低压侧加压的情况；110V/100A、220V/50A、440V/25A一般用于变压器差动保护，对低压和高压侧短路，中压侧加压的情况；440V/25A、880V/12.5A一般用于变压器差动保护，对中压侧和低压侧短路，高压侧加压的情况；其中880V还用于全站通压试验中。Ⅰ路电源接三相工频大电流转换输出15V/200A，用于母线及间隔回路通流试验；Ⅱ路电源接三相工频电压转换输出10kV/0.2A，用于对PT一次加压做为参考相位基准，验证PT变比、极性、相位关系是否正确；电压转换输出100V/0.1A方便对保护装置的二次输入电压用作相位测量的参考基准。6. 模块操作说明6.1变频电源操作说明打开变频电源柜门，接好输入电源线及2路输出线后，启动送电，合上左上角控制开关，待显示屏进入登录界面后合上输入开关，并根据试验项目需要合上输出开关，变频电源的电压、频率、相位调整均可通过平板控制实现。6.2平板操作说明6.2.1蓝牙连接打开app，左上角会显示“模拟负荷调试（未连接）”，请点击右上角三个点，选择连接设备，已匹配设备列表中有 “MNFH-xxx”的蓝牙设备，点击连接。成功连接后左上角会显示“模拟负荷调试（已连接）”，蓝牙连接前的平板所有设置均为无效设置，蓝牙连接后会自动更新至源当前设置状态。如果已匹配设备为空，请关闭软件，到系统设置——蓝牙——可用设备——选中MNFH-xxx，并输入配对密码1234，待成功配对后返回模拟负荷app界面连接蓝牙设备。6.2.2 Ⅰ路电源输出连接说明a) 变频电源连接三相工频大电流转换装置时，Ⅰ路输出方式：升流输出，Ⅰ路输出端选择：10V/200A 升流器；b) 变频电源连接三相阻抗变换装置时，输出方式：升压输出，Ⅰ路输出端选择：根据阻抗变换装置连接关系做一一对应；c) 变频电源直接输出时，输出方式：升压输出，Ⅰ路输出端选择：电源输出；6.2.3 Ⅱ路电源输出连接说明变频电源连接升压装置时，Ⅱ路输出方式：升压输出；变频电源Ⅱ路直连时，Ⅱ路输出方式：电源输出；平板显示的电压、电流、均为按照变比折算到一次回路上的电压、电流幅值。6.2.4 电源参数设置参数设置时，先输入设置值，再按输入值左侧灰底黑字描述部分，待设置值由黑色变为灰色，说明设置成功。以变频源Ⅱ路连接升压装置为例，Ⅱ路电压设置5.7kV，并按设置值左侧对应的灰色按钮“Ⅱ-电压[kV]”待设置值由黑色变为灰色，说明设置成功。如果Ⅱ路电源处于启动状态，输出相电压为5.7kV。在平板设置与实际接线一致的情况下，平板显示的电压、电流幅值为实际施加到一次回路上的电压、电流幅值。

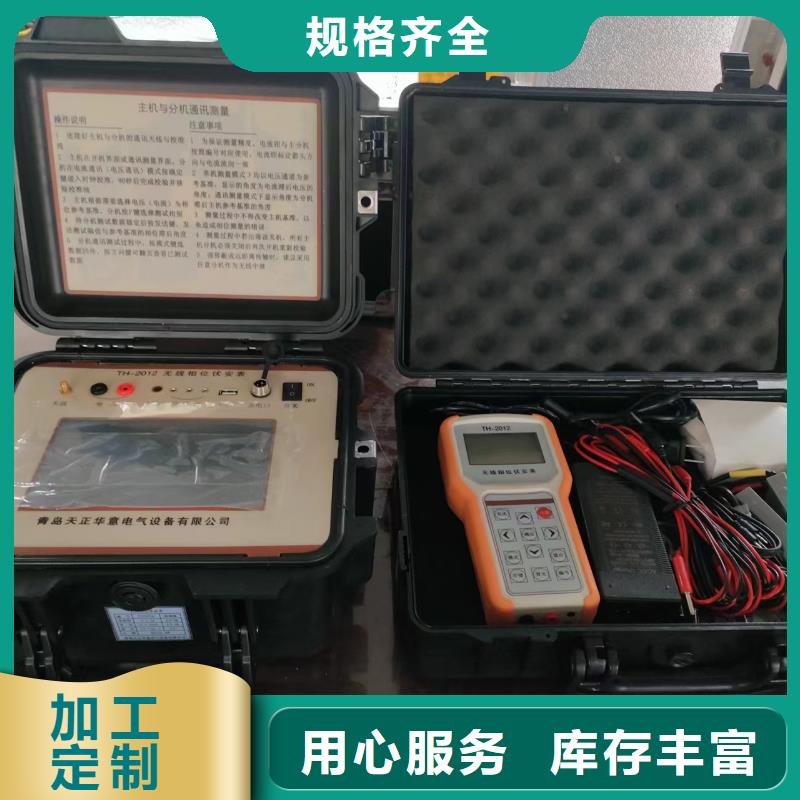

一次通流加压模拟带负荷向量试验装置本仪表能测试三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、有功功率、无功功率、视在功率、功率因数、三相电流矢量和，判别相序、感性、容性电路等。 测试接线如下： 单相测试：将被测电压线L、N对应接入仪表的U1黄、COM黑插孔，电流钳I1钳住被测L线路。也可以连接U2绿、COM黑、I2或U3红、COM黑、I3测试。 三相四线测试：将被测电压线UA黄、UB绿、UC红、N黑对应接入仪表的U1黄、U2绿、U3红、COM黑插孔，将电流钳I1、I2、I3对应钳住被测线路IA、IB、IC。 三相三线测试：将被测电压线UA黄、UC红、UB绿对应接入仪表的U1黄、U3红、COM黑插孔，电流钳I1、I3对应钳住被测线路IA、IC。参考接线图见后。 测试时，可以根据各种相位关系判断感性容性负载、相序、极性，若U1I1相位显示在00～900范围，则被测负载为感性，显示在2700～3600范围，则被测负载为容性；若显示相位都接近1200，则为正相序，且极性相同；若显示相位接近1200和3000,正相序，且极性相反(可能有电流钳夹反或线路接线反)，其他情况为反相序(不考虑缺相)。 在相序测试显示模式下，U1、U2、U3或I1、I2、I3为正相序时，光标从左往右顺次闪烁；反相序时，U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁。若U1、U2、U3或I1、I2、I3对应的光标不亮，可能缺相或信号幅值太低。 同步相量测量系统试验装置 无线相位表测试仪 相位伏安表无负荷相量测量装置 配电网继电保护向量检查和动作逻辑校验测试装置 通流加压模拟负荷继电保护向量检测装置 智能变电站投运前继电保护向量检查装置 变电站三相一次通流加压模拟带负荷继电保护向量检测装置 变电站继电保护向量检查装置
