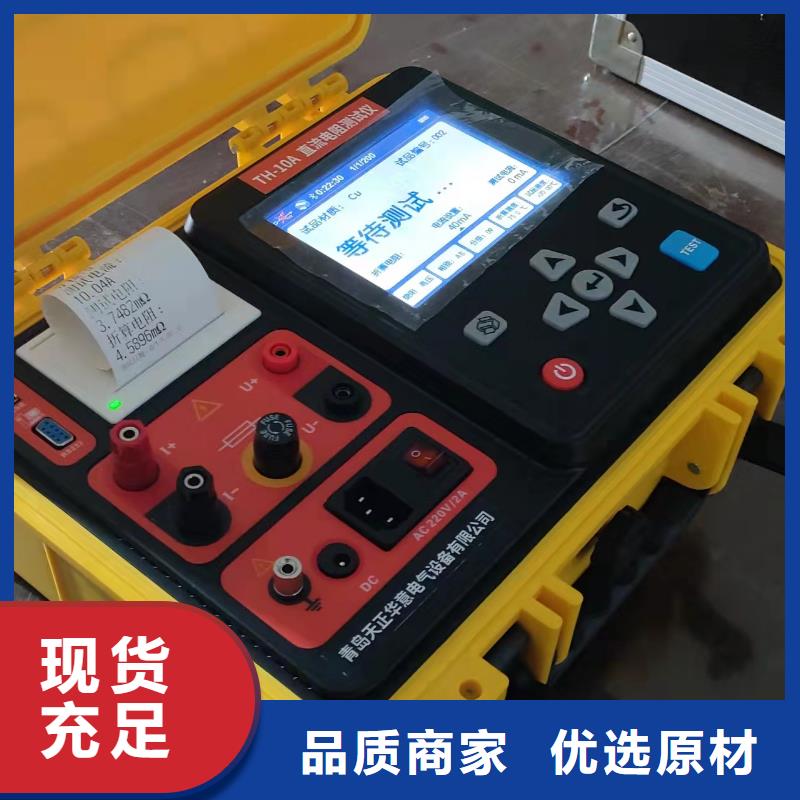

变压器有载开关测试仪手持直流电阻测试仪诚信厂家

变压器有载开关测试仪仪器操作测试5.1测试前的准备：① 接地线：从仪器面板上的“〨接地端”连接到大地。② 按第四章“试验接线”对应接线图接线，检查接线准确无误。③ 将“电源调节”旋钮逆时钟旋转调节到小位置。④ 将“电源启停”按钮置于弹起位置（指示灯熄灭），停止电源输出。5.2主界面功能介绍：将电源线插入仪器的220V电源插座，打开电源开关，接通电源，程序启动Windows XP系统，待程序启动完毕，点击图标【有载开关测试系统】，程序进入测试主界面如下图六所示。图六5.3交流试验测试操作流程 （参考图八、图九、图十）5.3.1测试前设置相关参数信息设置：点击菜单区中【信息设置】项，即可打开信息设置窗口，如图七所示：用户只需要对信息设置菜单中的【信息设置】项进行设置，不需要对其他三项（通道设置、AD设置、系统校准设置）进行设置或修改。参数设置方法：双击桌面上快捷〖文通〗图标，选择该功能的手写或键盘输入法，便可进行参数设置或修改。设置参数主要包括用户信息和设备信息。这些信息要在系统数据库中存储，以便以后的查询、打印报告等操作。信息设置中的“分接方式”参数设置，可以从主界面“分接方式”中设置，也可在该表格中设置，将该参数设置成与实际有载开关档位的动作方向相同，便于记录有载开关档位的动作方向与测试波形的对应关系。

变压器有载开关测试仪波形分析界面波形分析界面如图9所示，顶部的Ra,Rb,Rc为过渡电阻（即两条电阻标尺之间的电阻平均值），每条曲线的右下方显示的是过渡时间（即两条时间标尺之间的时间差）。屏幕右侧为6个波形分析按钮。波形分析界面主要是通过改变标尺的位置来分析波形的。在标尺位置改变的同时，相应的过渡电阻和过渡时间值也会改变。共有八组标尺“三相时间”、 “三相电阻”、“A相时间”、“A相电阻”、“B相时间”、“B相电阻”、“C相时间”、“C相电阻”（由如图所示的‘三相’和‘时间’两个按钮来切换），用来分析不同的参数。每组分为”标尺1”,“标尺2”两条标尺以便分析。界面上各个按钮功能如下：? 三 相 ： 在此按钮上按确认键时按钮上显示文字会在“三相”，“A相”，“B相”和“C相”之间循环改变，同时波形显示区域显示的标尺也会相应切换。? 阻 值 ： 在此按钮上按确认键时按钮上显示文字会在“时间”和“阻值”，之间循环改变。同时波形显示区域的标尺也会在“时间标尺”和“阻值标尺”之间循环切换。? 标尺1 ：在此按钮上按确认键时会在按钮会在“按下”和“抬起”两个状态之间循环切换。按下状态时按“↑、↓、←、→”键会被响应为标尺1的移动，“↑、↓”为微调（一次1个格），“←、→”为粗调（一次十个格）。标尺移动的同时它所代表的波形参数也会改变。? 标尺2 ：操作方法同“标尺1”。但是操作的标尺是标尺2。
