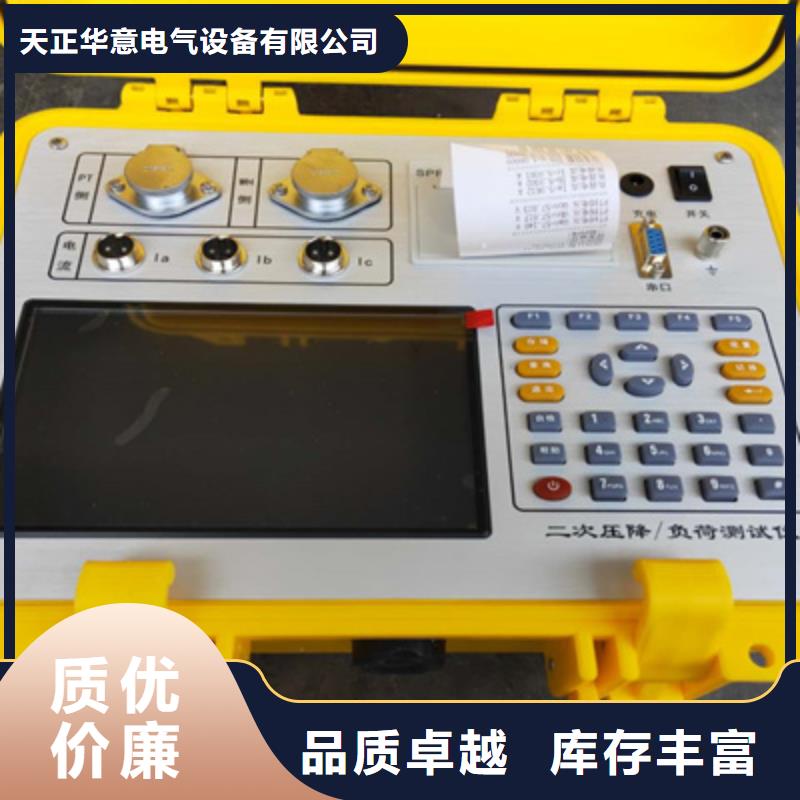

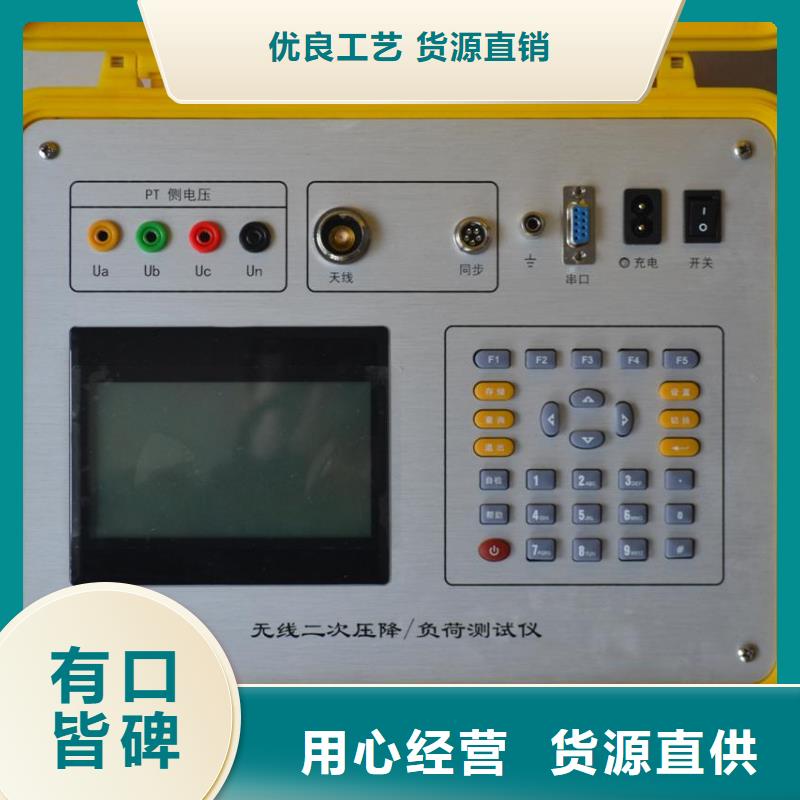

二次压降负载测试仪TH-0301三相电力标准功率源质量无忧

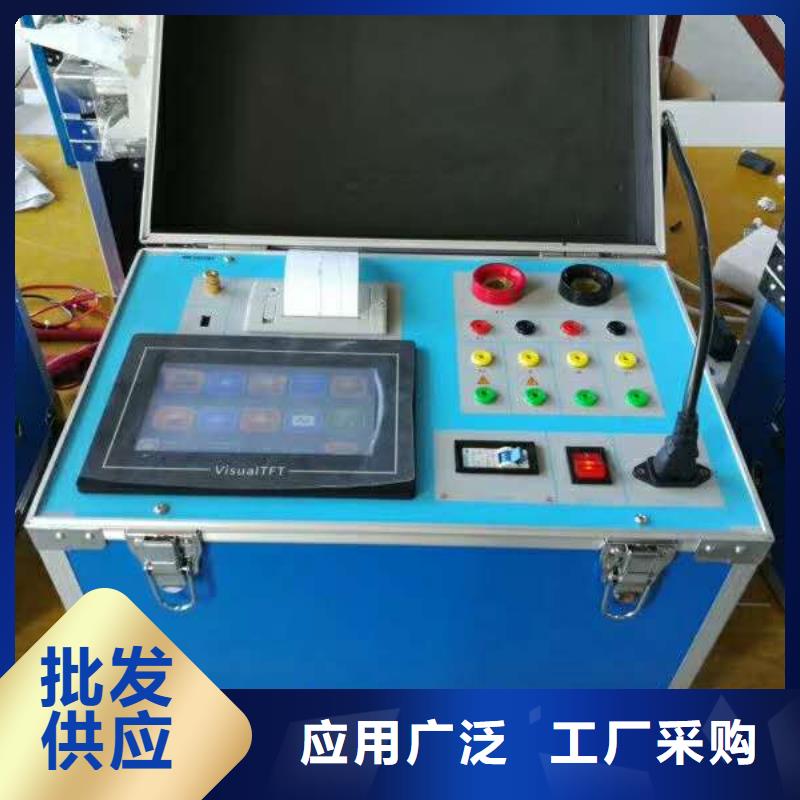

二次压降负载测试仪多点接地是指三相四线接线的电压电流互感器绕组公共回路中性线存在两个或多个接到厂站接地网（或N600）的接地点，并且从互感器落地端子箱到电能表电压公共回路中性线存在一个以上的接地点。在电力系统中，公共回路对保障系统运行起到非常重要的作用。系统正常运行情况下，为了保证人身和设备的，《电力作业现场规程》规定互感器公共回路的一个电气连接必须有一个可靠的接地点。同时为了保证继电保护和自动装置的正确工作，要求回路一点接地。但是，变电所公共回路连接设备繁多，延伸范围广，常常由于人为的接线错误或一些不可避免的自然规律，如绝缘的老化等，出现在一个电气连接的公共回路中出现多点接地，而且系统的公共回路大部分在室外，绝缘损坏的几率大，多点接地导致保护的不正确动作，造成大面积停电事故在系统屡屡发生。N600 配备高精度电流互感器，通过对N线电流的监测及对公共回路、其他回路的实时监测，重点解决电力系统公共回路的两点接地和多点接地等疑难故障，真正解决了运行及检修人员的后顾之忧。本装置以系统为首要前提，按行业标准的要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。二、产品特点1、在线分析N600接地回路电流状态信息，不需停电，使用时确保系统。2、多点接地故障分析功能，分析仪通过对定位仪及其它接地回路的电流分析，判断二次回路接地系统是否存在多地接地故障。3、电流显示功能，分析仪可以显示信号电流大小、接地线分流信号大小及其他接地回路的分流电流大小。4、一次性准确判定N600回路多点接地、单点接地、无接地等多点状态。5、根据实际需要的功率，可以放大、缩小，输出电流值。6、分析仪根据现场的实际情况智能产生信号电流，保障被测系统的、可靠运行。7、接地电流超过设定值时视为接地故障发生。8、接地电流发生突变，且变化量超过设定值时视为接地故障发生。9、多点接地故障自动判断并报警。10、同步跟踪技术，锁定故障方向与故障支路。11、全触屏结构设计，不需要任何安键，便于工程应用的实用性。12、采集速度快，采集速度大于10M。13、配有大小不同的高精度的电钳，便于各种类型接线的粗细，多点接地制定选用。

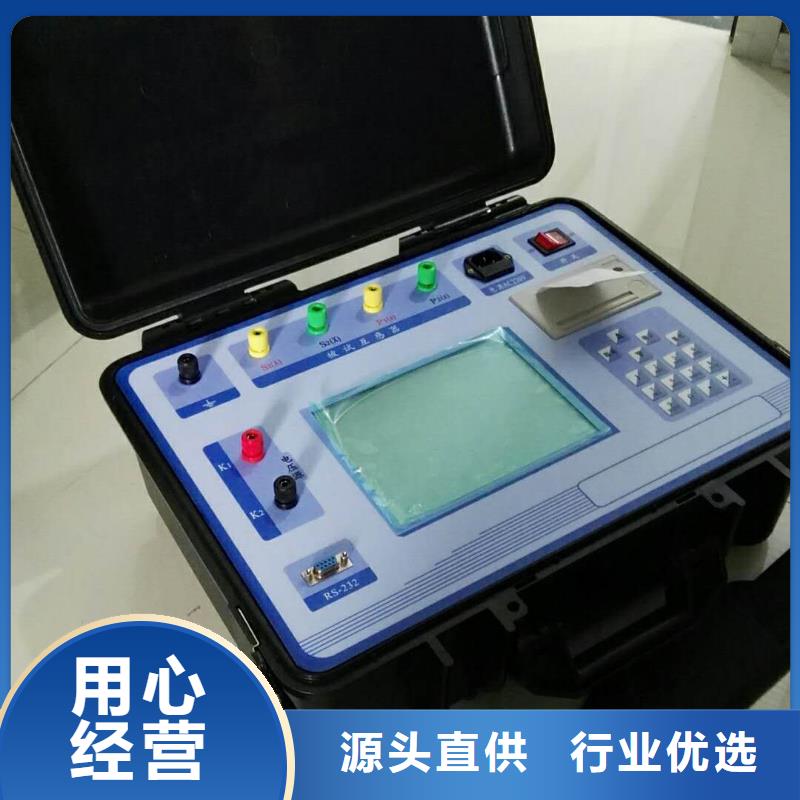

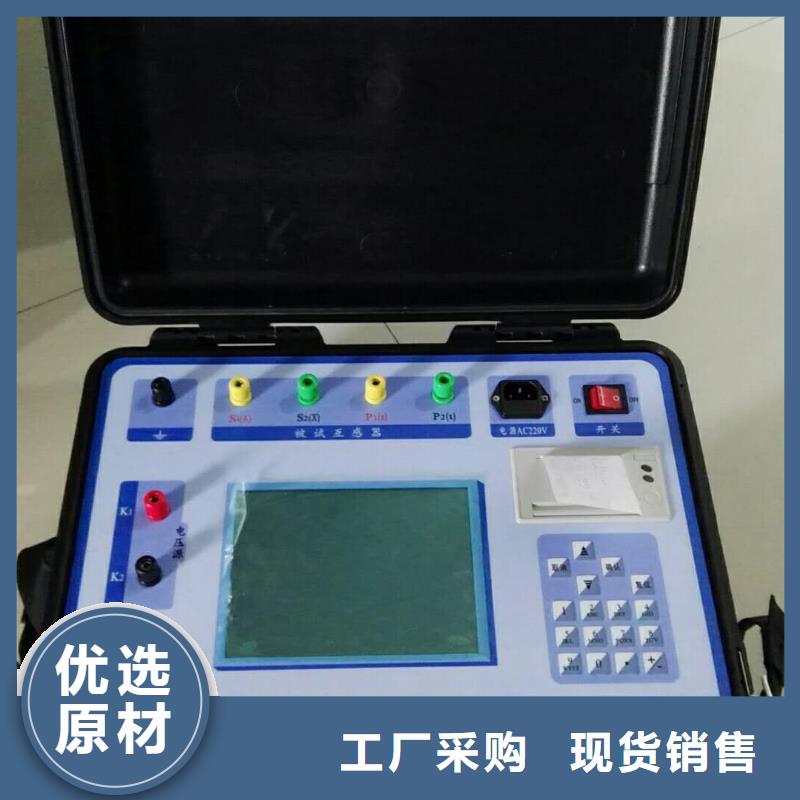

二次压降负载测试仪功能特点1、仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动和三相不平衡等电能质量问题为一体的高精度测试仪器。2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。3、测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。4、可选配虚拟负载箱，当用户无负荷或超低负荷时，也能对电表进行准确的测量。5、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。6、电流回路可使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、的进行测量。7、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。8、可采用光电、手动、脉冲等方式进行电能表校验。9、测量分析公用电网供到用户端的交流电能质量，可测量分析：频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。10、可显示单相电压、电流波形并可同时显示三相电压、电流波形。11、负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。12、 电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。13、可选配条码扫描器，对电表的条码进行自动录入。14、电能表的485通讯接口进行检测，并能完成现场校验多功能（智能）电能表的工作需求，可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。15、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理；预留USB端口，可以将存储数据直接转存到U盘。16、采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好17、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。

二次压降负载测试仪操作说明开始测试功能按下F1键开始测试，测试结果显示在页面上，其中I％表示 实际电流与额定二次电流的比值。保存数据功能按下F3键，将当前测量结果以及当前测量环境参数保存到内部存储器中。返回到测试环境参数界面按下F4键，界面返回到“CT负荷测试参数设置”界面。切换到主界面按下MENU键，仪表切换到主界面。九、三相伏安测量1、功能说明该功能用来测量三相电压、三相电流的基本参数。具体参数有三相电压有效值、三相电流有效值、频率和三相电压间、电流间、电压与电流间的相位、功率因数。界面如下图所示：图3注意：此处的频率显示的是I相电压的频率，要测量I相,II相的频率，请使用“单路测量”功能。2、操作说明数据保持功能保持功能使屏幕上的参数测量值保持不变，便于用户读取、分析等。通过按下F2键即可实现当前测量结果的保持与取消保持。切换到主界面按下F1键，仪表切换到主界面。切换到真有效值测量状态按下F3键，仪表切换到真有效值状态，默认情况下，界面上显示的电压，电流幅值是基波幅值，而切换到真有效值测量状态，则界面上显示的电压，电流幅值是真有效值。切换到矢量图界面按下F4键，仪表切换到矢量图页面。十、矢量图测量1、功能说明该功能用矢量（相量）图的方式显示三相电压，三相电流的幅值和相位
