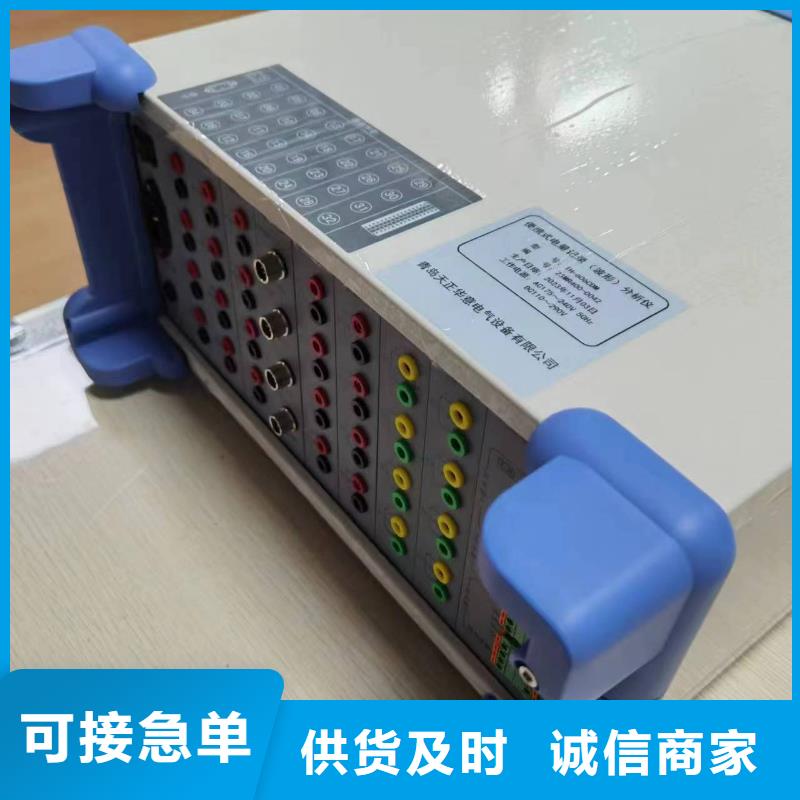

录波仪通道率定是指设定采样通道实测信号值和真实物理量的对应关系，选择正确的信号通道类型（电压或电流）以及设定通道采样的档位，在软件主界面点击“通道率定”按钮出现图9所示界面。 对于模拟信号采集通道CH1,CH2,CH3,CH4…..CH12，可以选择通道信号类型，信号类型可以是电压或者电流，选定通道类型后仪器将采集点切换到对应的物理通道，如果选择电压信号则对应的电流通道信号将不会被采集，选择电流信号则对应的电压信号通道不会被采集。 如果选定的信号为电压信号还需要选择信号的量程，仪器电压通道采集分为10V/200V/400V三档。 注意：试验过程中一定要正确的选择信号的量程以免通道过电压 选定模拟通道类型以后设定两个采集点和真实物理量的对应关系，一般情况下应尽量选择传感器的零点和满量程点，传感器都是线性变换，对于电压输出型传感器，如果传感器输出电压为V1时对应的物理量为R1，输出为V2时对于的物理量为R2，V1,R1,V2,R2和V1->R1和V2->R2的对应关系已知时，仪器会自动计算出实时采集的物理量值。例如对于导叶位移传感器，假设传感器输出为0V时对应的水力发电机调速器导叶开度为0%，10V时对应的导叶开度为，则设置CH1的率定点1为 0，0 率定点2为10，100则试验过程中仪器会自动显示真实的导叶开度百分数值。 用户也可以选择对指定的通道进行自动率定，选择自动率定后出现图10所示画面 在此窗口点击启动后，仪器自动采集当前通道的电压值显示在通道数值项，用户只需要在待校验的率定点输入对应的物理量值即可，当两个率定点都获得数值后，当前通道校验完成。如果在点击启动前选择了交流有效值，则率定点的通道数值项将显示信号的交流有效值否则显示直流平均值。

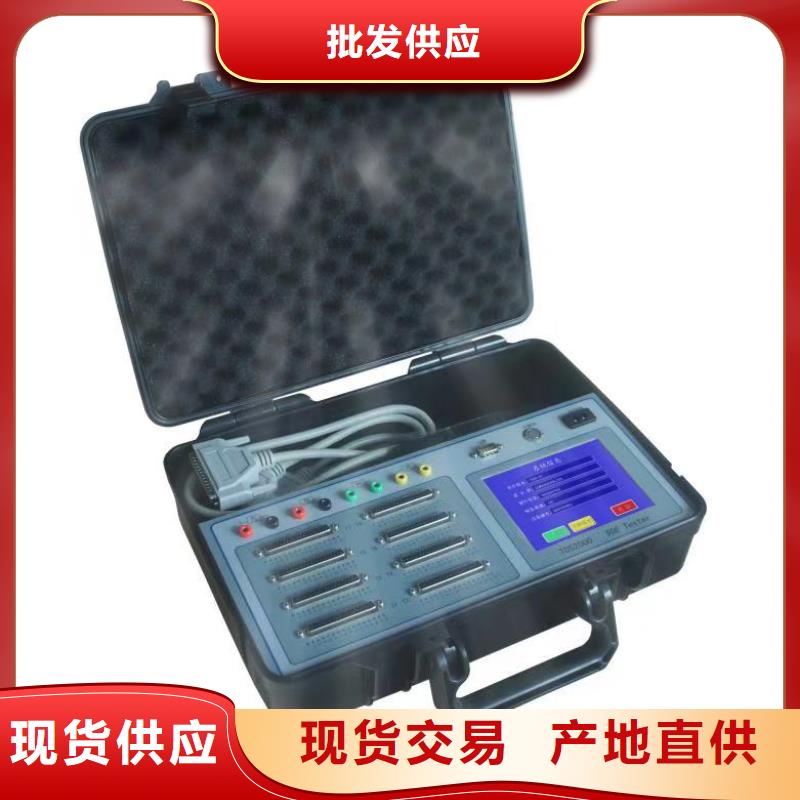

SOE测试仪录波仪开关信号发生器项目 规范值 测试条件开路耐压 0-300V Is＝0.5uA导通压降 小于2.6V If＝100mA电流容量 150mA Vs＝2.4V隔离特性 1500V DO通道间注：测试装置断电时所有接点为开路状态3、输出插座(DB50)线号表引脚号 标识 功能说明 引脚号 标识 功能说明1DO-16A 开关量输出通道16 26DO-8B 开关量输出通道82DO-15A 开关量输出通道1527 DO-7B 开关量输出通道73 DO-14A 开关量输出通道1428DO-6B 开关量输出通道64DO-13A 开关量输出通道1329DO-5B开关量输出通道55DO-12A 开关量输出通道1230DO-4B 开关量输出通道46DO-11A 开关量输出通道1131DO-3B 开关量输出通道37DO-10A开关量输出通道1032DO-2B 开关量输出通道28DO-9A开关量输出通道9 33 DO-1B 开关量输出通道19NC空 34NC空10DO-8A 开关量输出通道8 35AI＋ 11DO-7A 开关量输出通道7 36GNDA 12DO-6A 开关量输出通道637AO-13DO-5A 开关量输出通道5 38 NC空14 DO-4A 开关量输出通道4 39NC 空15DO-3A开关量输出通道340DC14V 16DO-2A 开关量输出通道2 41DI_B 17DO-1A开关量输出通道1 42 GND_232 18DO-16B开关量输出通道1643DC5V 19DO-15B开关量输出通道1544DC5V20DO-14B 开关量输出通道1445NC 空21 DO-13B 开关量输出通道1346 DI_A 22 DO-12B 开关量输出通道1247RXD_23223DO-11B 开关量输出通道1148 TXD_232 24DO-10B开关量输出通道1049NC空25DO-9B 开关量输出通道9 50NC 空4、开关信号输出等效电气图二、开关信号发生器（SOE测试）使用说明1、测试原理SOE测试开关信号发生器主要用于验证SOE系统记录准确性的测试装置。其基本测试原理是：用一组标准的开关量信号（具有准确的排列顺序和时间间隔），触发SOE模件，

录波仪二、运行准备2.1.PC机需求CPU : Intel Pentium 4(或兼容) 2.8GMHz以上处理器操作系统：Windows NT/2000/XP/Win7RAM : 2GB或以上显卡及显示器：1024×768/16bit色, 1280×960以上串行口（可选）：标准RS-232C串行口网络接口：802.3 100M2.2.运行准备2.2.1.设备通讯运行前，需要配置PC机与录波仪的通讯选择项。由PMR程序的”通讯设置”按钮或TRIAL程序的”菜单\设置\通讯设置”进入。在此选择通讯方式。在此页设置串行通讯口的参数。“本机端口”，指的是PC机的端口。在此页输入录波仪的IP地址。录波仪的IP地址显示在状态条上。1、串行口（COM）使用随机附带的专用串行通讯线连接PC机和录波仪。分别在PC机和录波仪上选择所用的串行端口，并选择相同的波特率。波特率的选择取决于通信线路的长度，如不改变串口通讯线，则不必更改。更改录波仪的串口设置后，应重新启动。2、网络（TCP/IP）录波仪的IP地址可在其本机设置。在录波仪运行后，从其状态栏读取IP地址，并填入此对话框的“IP地址”一栏。建议使用随机附带的直联网络线连接PC机和录波仪；如果是跨地域联网，应基于对网络充分了解做出正确的设置，并应确认所使用的网络线、交换机等设备处于良好的运行状态。2.2.2.参量配置部分参量配置内容可以在录波仪上进行；使用PC机软件，可以进行全部设置。运行前，至少应设置：1．模拟通道：名称、代号，额定值、变比。2．开关量通道：名称、代号、接入逻辑。3．派生量：根据需要配置派生量。
