天正华意电气设备(淮北市分公司)坐落于平度市平安路2号。我厂主要产品有: 手持直流电阻测试仪等各种产品。我司以好的售后服务,质量和信誉开拓新市场。以此来赢得广大用户的信赖和好评。我厂始终坚持开拓创新,精益求精,产销量逐年增长,成为国内 手持直流电阻测试仪的先进企业。为进一步提高 手持直流电阻测试仪产品的质量,增加产品的附加值,公司坚持“用户为先”以“优质产品优惠价格真诚合作”的宗旨为国内外客户服务。

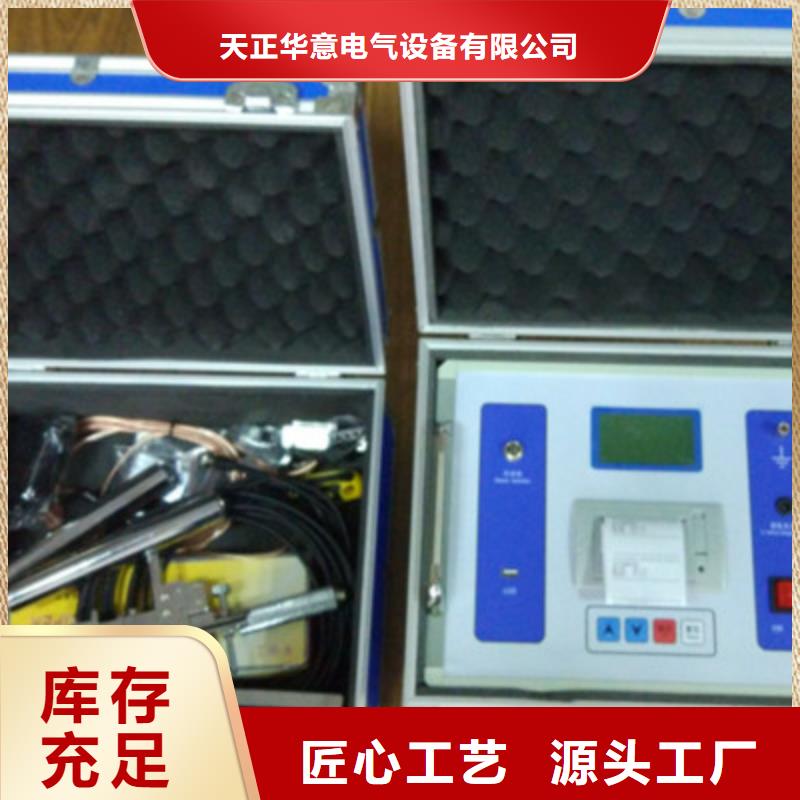

触指压力测试仪以下就本公司生产的PRS-102M型微机型模拟断路器,对备用电源自动投入装置在实际试验进行简单的介绍。本装置的特点是具有A、B、C及D、E、F两路完全独立的三相模拟断路器,在进行备自投试验时可以当做六个开关,一般模拟断路器每相只提供一对常开、常闭接点,根据备自投试验的要求需要增加输出接点。另外由于不同厂家的断路器的跳、合闸时间有差异,根据客户的不同需求,本公司生产的PRS-102M微机型高压断路器模拟装置提供多种功能选择,其中包括增加模拟断路器输出接点至两对常开及两对常闭触点,多量程的跳合闸时间的选择及跳合闸电阻的选择等。为了不影响一次设备的运行,做备自投试验时,应退出备自投出口压板,使用备自投装置出口继电器的其他空接点跳、合闸模拟断路器,并用表计监视出口压板变化情况。备自投试验的母线电压可以使用母线PT电压(也可使用试验装置电压),为简化接线,可用一路电压并联接入,电流要用试验装置产生的电流(不能用变低开关CT电流),将实际开关引到备自投装置的辅助接点解开,接入模拟断路器辅助接点。注意:DL1-1指模拟断路器某一相的个常开接点,DL2-1指模拟开关某一相个常闭接点(1)两台变压器单母分段的备自投方式接线方式如下图甲 乙F1 F1正常运行时,1DL、2DL、4DL、5DL合闸状态,3DL分闸状态,模拟开关A相对应1DL,B相对应3DL。试验接线如下图:动作方式(1):手动拉开K开关,模拟甲线失压,备自投装置判断1母线失压,1DL无流。II母线有压,延时S1将自动断开断路器4DL、1DL,然后再投入分段断路器3DL。可用K开关起表,1DL2-1或3DL2-1停表,测量时间。

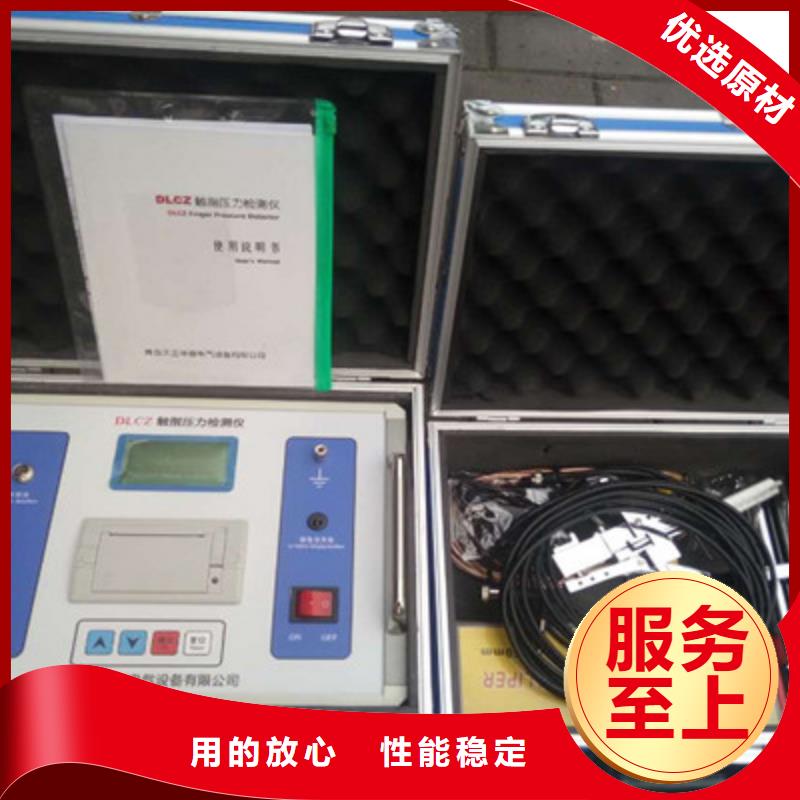

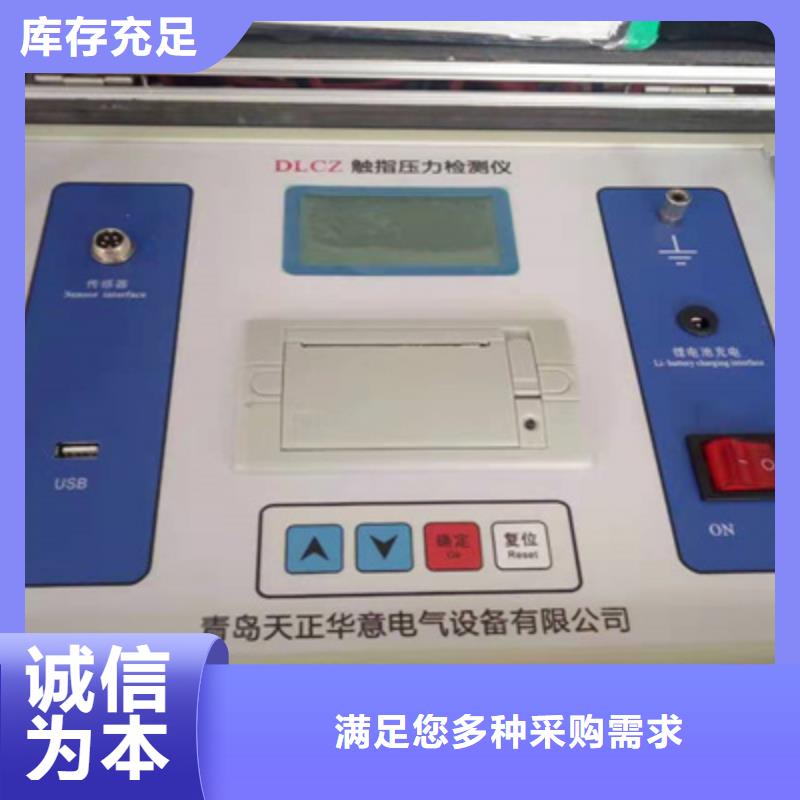

触指压力测试仪设置菜单:参数设置:点击此菜单,进行开关名称、采集时间、传感器选择、速度定义等设置。如下图:⑴、变电站名:如要分类保存,先创建变电站名称,点击创建变电站菜单,弹出中英输入法,不要输入特殊符号“/”等,如下图:⑵、开关类型:开关类型可选择真空、六氟化硫两种类型断路器,如单测试时间参数,不需要选择类型也可以。⑶、库类查看:选择已存在的同类型断路器名称,测试完成后可进行数据对比。如没有需建库类文件名称,请在开关名称菜单进行创建。⑷、传感器:测量速度时选择传感器类型,标配为3600传感器,如选择错误,测试时速度数据不会显示。⑸、预置开距:测速度时输入断路器的开距进行测量超程、速度等参数测试。⑹、开关名称:输入开关名称可方便后期查找或建立库文件。⑺、速度定义:输入原厂速度定义进行测量,里面数字可更改。笔针效验:如触摸屏失效,请点击此菜单进行校准定位。键盘选择:点击此菜单,大小键盘的选择。时间日期:点击此菜单,设置当前年月日期。六、接线方法及测试步骤:1、接线方法示意图:2、传感器安装方法:如密封式VS1、VD4开关,安装在开关两侧拐臂(主轴),把两侧白色密封盖拿掉,可看见梅花状的主轴,把专用接头套上即可,安装时保持水平状,再用万向支架固定。

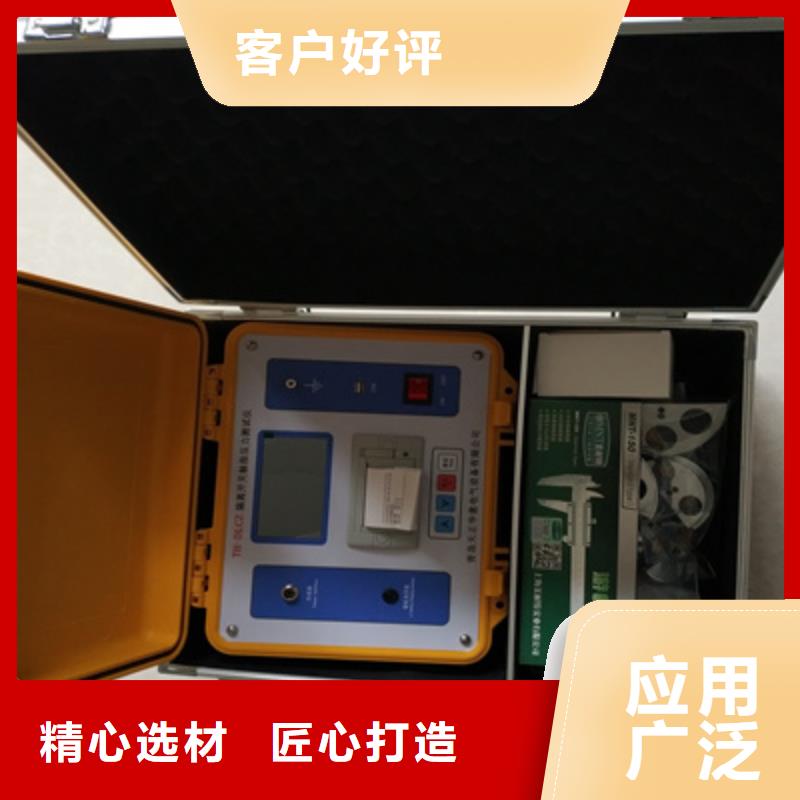

触指压力测试仪注意:模拟触头的张开速度应该很缓慢!4.4.4图8是触头转入式隔离开关(GW4-40.5/126、GW5-40.5/126等型号)触指压力测量示意图,为了测量准确和方便,可装配定位件6,它能上下和前后定位。将测试头对准接触线后,调整固定定位件的螺栓,使触指尖到接触线的距离等于L。4.4.5图9是触头转入式隔离开关(GW4-252、GW7-252等型号)触指压力测量示意图,由于测量点触指端部较远,不能装配定位件。4.4.6图11是测量户内隔离开关的示意图,装上附件8、9后可以测量触刀开距为8-40mm范围内户内隔离开关。当开距大于40mm时,就可以反装附件8进行测量。各类隔离开关触指压力参考值(每对触指)型 号触头、触指合闸时的型式一对触指参考压力(N)GW4、GW5、GW7等转入式≥130GW6、GW16/17、GW22/23等钳夹式≥300GN2等户内系列拍合式≥200说明:a.压力宜大不宜小 b.以上是每对触指的参考压力,如有几对触指则应分别测量隔离开关触头夹紧力有专为折臂式、剪刀式隔离开关而研制的专用压力传感器,它适用于GW16、GW17、GW22、GW23、GW6等折臂式、剪刀式隔离开关在制造厂、供电公司工厂化检修车间或安装、检修现场的压力控制和检验。图12是为此要求而设计专用模拟触头,该触头使用两只传感器,长度和直径均模拟实际触头,此方法比通用模拟触头(钳式测量传感器)更方便、更准确。剪刀式专用模拟触头模拟触头由支架、传感器、压块、固定螺钉等组成,测量前,需将模拟触头的直径调到实际触头的尺寸(如图12所示,Φ40+0.1、Φ60+0.1,根据需要也可配Φ50+0.1),实际测量方法见图13。

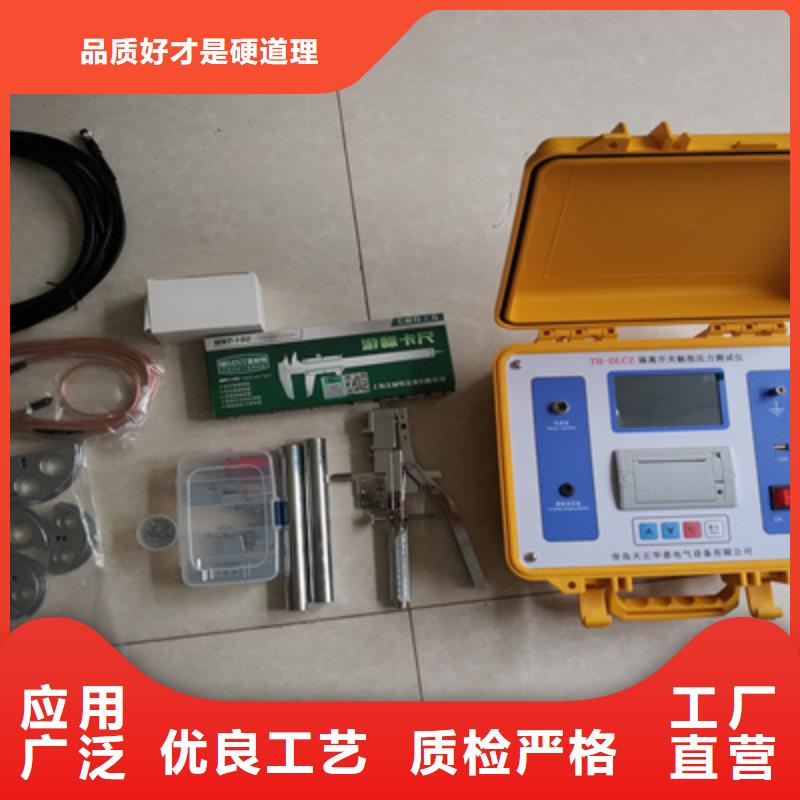

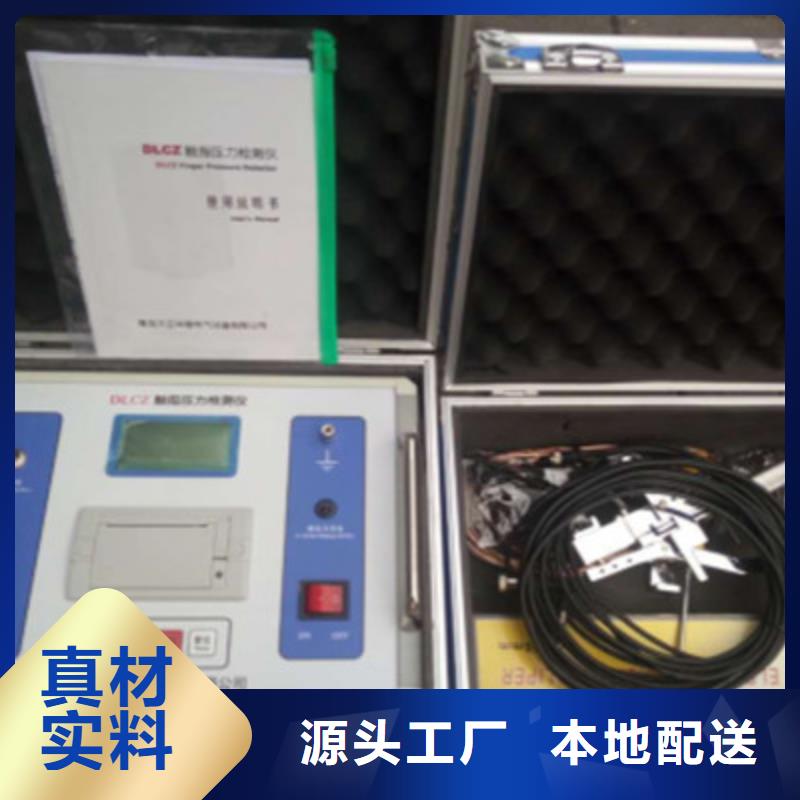

触指压力测试仪注意:由于合闸时触头有冲击力,所以压力读数不能按“峰值”!供货说明:正常供货为一台仪器和通用钳式模拟触头一套。折臂式隔离开关模拟触头为专用传感器配件,在订货时需特别说明,需要单独购置。附测量方法图片一、转入式隔离开关触指接触压力的测量(如GW4、GW5型隔离开关),按图8、9要求更换测量附件二、折臂式隔离开关触指压力的测量(如GW16、GW17、GW22、GW23型隔离开关,已挂静触头),按图3、4要求更换测量附件三、户内隔离开关拍合式(GN系列)触指压力的测量,按图11要求更换测量附件(可测量触头开距8-70mm)四、折臂式专用测量传感器的测量方法,比钳式模拟触头测量更简单、更方便青岛天正华意电
