变压器测试台【三相交直流指示仪表检定装置】专注细节使用放心的详细视频已经上传，从产品的外观到内在，从功能到性能，视频将为您呈现一个真实、的产品形象。
以下是:变压器测试台【三相交直流指示仪表检定装置】专注细节使用放心的图文介绍
变压器测试台变压器功率分析仪又名变压器综合参数测试仪、变压器空负载损耗测试仪，按照 JB／T501－91《电力变压器试验导则》和GB1094－96《电力变压器》的技术标准要求, 能同时测量单相或三相变压器的交流电压有效值、电压平均值、电流有效值、有功功率、功率因数和频率等电量参数。智能化、专业化设计, 适用于各类变压器空载、负载、感应等试验的测试。我公司推出便携式（便于户外测试携带）和嵌入式（嵌入机柜）以供客户选择。根据所测被试品电流需求分为5A、50A、100A、200A等规格，还可根据客户要求定制。1特点?采用 320×240点阵LCD显示屏, 多屏菜单式操作；?直接测量单相或三相电压有效值、电压平均值、电流有效值、有功功率、功率因数和频率；?空载试验时自动将空载损耗和空载电流折算到额定电压条件下进行显示；?负载试验时自动将负载损耗和阻抗电压折算到额定电流条件下进行显示；?可按设定的温度对负载损耗、阻抗电压和短路阻抗进行折算并显示；?可用PT、CT扩展测量范围，按照设定的PT、CT比率, 直接显示初级电压或电流值；?5A电流通道内置6A过流保险；?双电流通道的机型内置一组高精度的电流互感器用于扩展电流测量范围；?可设置试验日期、变压器出厂编号, 并可断电锁存；?测量时可切换显示相电压和线电压；?配有微型热敏打印机和RS232接口；2 技术指标2.1工作电源?电压：AC220V±22V?频率：50Hz±0.25Hz2.2测量范围?电压：0-800V（可扩展为0-1200V）?电流：5A通道0-5A50A通道0-5/50A100A通道0-5/100A200A通道0-5/200A（可根据客户要求定制电流通道）?频率：45Hz-65Hz2.3测量精度?电压：±(0.1％读数＋0.1％量程)?电流：±(0.1％读数＋0.1％量程)?功率：±(0.25％读数＋0.25％量程)?功率因数：±(0.25％读数＋0.25％量程)?频率：±(0.25％读数＋0.25％量程)
天正华意电气设备(菏泽市分公司)以生产制造【手持直流电阻测试仪】为依托，大力拓展上下游相关产业，并逐步将每个产业发展完善，公司目标是将整个产业集团打造成国内百强企业。

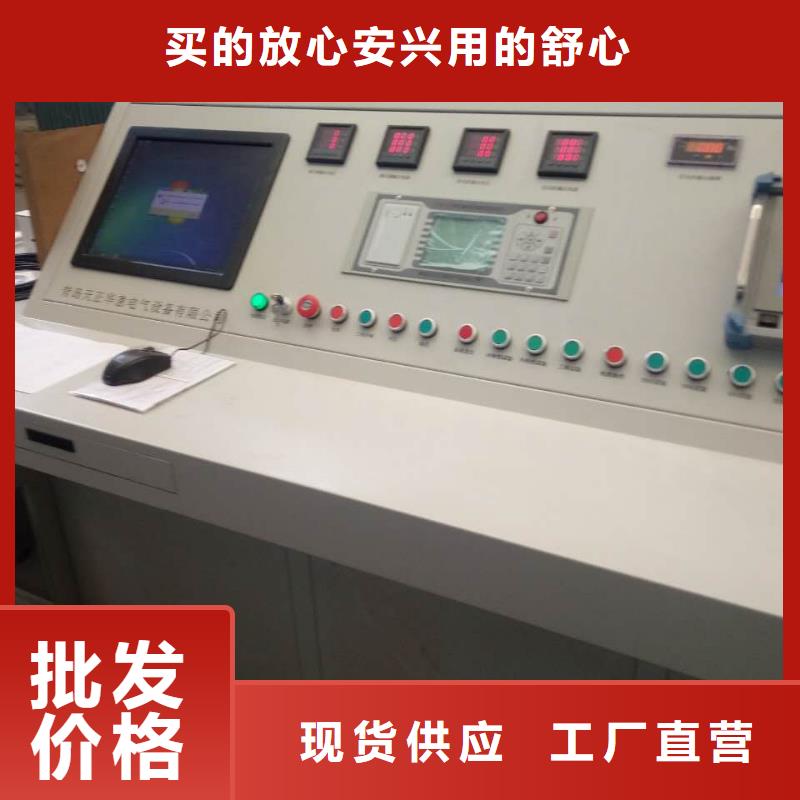

变压器测试台本系统采用全电脑操作，同时保留手动操作的功能，可在鼠标上或触摸屏上完成试验，试验后数据自动上传到试验报告，原始数据查询时只需输入数据编号，即可自动调出数据。A、键盘输入变压器基本参数（容量、高低压侧电压），即可全自动选择投切高低压电流互感器、电压互感器档位；B、全自动投切互感器档位（无需按钮手动）、并自动投切；C、全自动升降调压器、并进行自动调速，到额定电流或电压自动停止；并锁定试验数据,自动上传到试验报告.D、全自动进行异常电流、电压保护，并发出警报指示；E、全自动采集数据，并自动保存数据，自动恢复整机初始状态；F、全自动打印出厂试验报告。2．数据监测采用国际标准的全数据（同屏显示所有参数、向量图）监测，采用高精度功率分析仪测量，保证了数据的准确性，该功率分析仪为我公司自主研发，自行生产，已经成功运行在变压器质量检测中心二年。3．系统保护采用软件及硬件以及系统互锁等多重保护，台体采用分体式设计，控制部分采用一次线路和二次控制线路分开设计，大大提高了对试验人员、被试产品的性。4．本系统采用三表法（3P3W）试验原理，互感器为三只0.05级的单相独立系统，而且配合自动换挡系统，实现一二次全部电动自动换挡，为我公司聘请高电压计量站计量（互感器）专家指导设计并自行制造，采用干式真空浇注、无局放工艺，大大提高了试验的稳定性和试验精度。（目前市场多采用两只互感器，只可两表法测量）。5．在试验升压情况下，由于感应式调压器由电机与蜗轮蜗杆传动，在调压过程中有很大的惯性，特别是在做工频耐压和空载试验时，试验电压很难控制。我司采用变频调速的方式，电机速度可以人为随意调节快慢。大大提高了工作效率以及试验数据的准确性。6．本系统也可以进行变压器31次谐波分析试验。（空负载特性测试仪具备此功能）。7.现场安装调试需把主动力电缆引到试验站，进线柜，其他所需电缆有我方提供。
变压器测试台短路阻抗及负载损耗测量接线图短路阻抗是在额定频率和参考温度下，一对绕组中某一绕组端子之间的等效串联阻抗；其百分数等于短路电压与额定电压之比，测量时应以三相电流的算术平均值为准，如果试验电流无法达到额定电流时，短路阻抗应按下列公式折算并校正到表 1 所列的参考温度。括号内数值适用于干式变压器；2：对于大型电力变压器，其阻抗受温度影响较小，可不必进行温度校正短路阻抗通常还以每相欧姆数表示，也应校正到表 1 所列的参考温度。式中：Zi —短路阻抗，Ω/相；Ur —绕组的额定电压，kV；Sr —绕组的额定容量，MVA；Zk —绕组的短路阻抗，％。负载损耗是绕组通过额定电流时所产生的损耗；测量时，应以三相电流的算术平均值为准，施加额定电流，如果试验电流无法达到额定电流时，负载损耗应按额定电流与试验电流之比的平方增大，负载损耗中的电阻损耗与温度成正比，而其它损耗与温度成反比。两部分损耗应分别校正到表 1 所列的参考温度，通常用下面的公式计算：式大容量变压器，其低压侧电流很大，由于短路连接的电阻损耗引入的测量误差较大，可在试验结果中加以校正。变压器的短路阻抗和负载损耗应在主分接测量，对于调压范围超过±5％的变压器还应测量两个极限分接的数据；对于三绕组变压器，其短路阻抗及负载损耗应在成对的绕组间进行测量。如：在绕组 1 与绕组 2 之间、在绕组 1 与绕组 3 之间、在绕组 2 与绕组 3之间 。多于多绕组的变压器，绕组也应成对的选取，其原则与三绕组相同；试验时，非被试绕组开路。不同容量的绕组间测量时，施加电流应以较小容量的额定电流为准，试验结果中负载损耗应注明容量；短路阻抗应折算到大容量一侧。当试验频率不等于额定频率时（其偏差小于 5％），负载损耗可以认为近似相等，短路阻抗按下式折算：
