以下是:【高低压开关柜通电试验台】_变压器变比组别测试仪用心制造的图文介绍
天正华意电气设备(莱芜市分公司)成立多年，公司聚集了一批行业人才公司有能力，有信心为广大客户提供合格的 手持直流电阻测试仪服务。

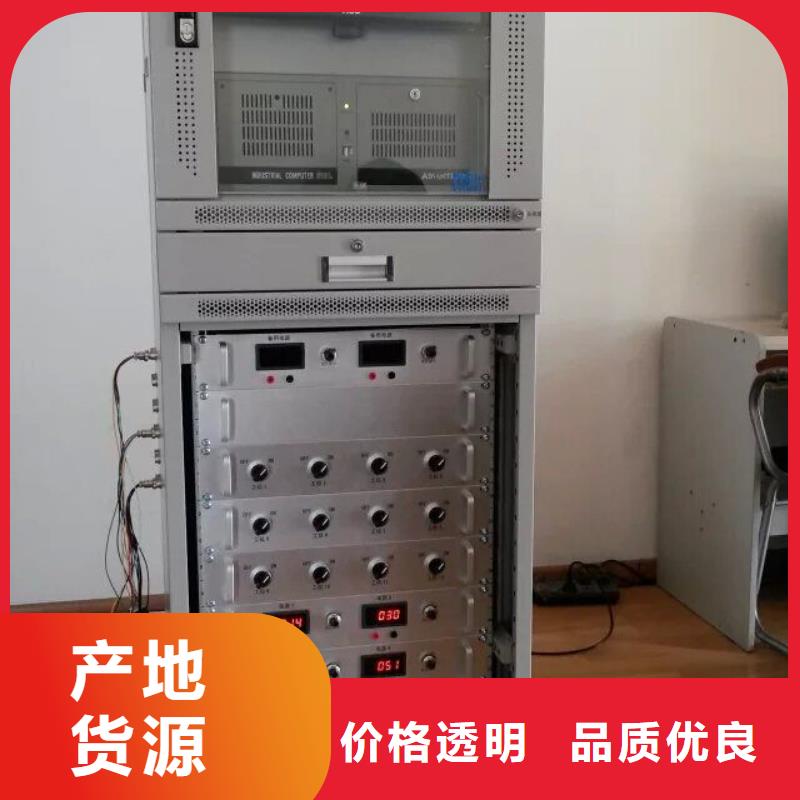

高低压开关柜通电试验台目前变电站的直流馈电网络多采用树状结构，从蓄电池到站内用电设备，一般经过三级配电，每级配电大多采用直流断路器作为保护电器。由于上下级直流断路器保护动作特性不匹配，在直流系统运行过程中，当下级用电设备出现短路故障时，经常引起上一级直流断路器的越级跳闸，从而引起其它馈电线路的断电事故，进而引起变电站一次设备如高压开关、变压器、电容器等的事故。为防止因直流断路器及其它直流保护电器动作特性不匹配带来的隐患，电网公司对于新装和运行中的直流保护电器，规定了必须进行安秒特性测试，保证性能与设计相符，以确保直流回路级差配合的正确性。2005年发布的《直流电源系统运行规范》第十二条第八款规定“直流熔断器和空气断路器应采用质量合格的产品，其熔断体或定值应按有关规定分级配置和整定，并定期进行核对，防止因其不正确动作而扩大事故”；《直流电源系统技术监督规定》第二十七条中规定：“…自动空气断路器使用前应进行特性和动作电流抽查。…”；《直流电源系统事故措施》第十一条中规定：“…使用前宜进行安秒特性和动作电流抽检…”。直流保护电器的安秒特性一般在实验室或检测站进行测试，设备占地面积大，需要配置专门的充电装置和大电流负载箱，操作复杂；部分运行单位利用变电站蓄电池组对直流保护电器的级差配合进行试验，但无法准确测试其电流-动作时间特性。
高低压开关柜通电试验台TH-300 监控被测试装置流出的电流并显示达到标称设定值时所测得的 电流，来执行 RCD 跳闸电流校准。当达到跳闸电流电平时，分断器断开连接。 通常被测试装置跳闸电流以百分之几的步进值从标称跳闸电流的 10％递增到 150％。2.2 剩余不动作电流剩余不动作电流：在该电流或低于该电流时，RCD 在规定条件下不动作的 剩余电流值。2.3 分断时间分断时间：从突然施加剩余动作电流瞬间起到所有极电弧熄灭瞬间为止所经 过的时间间隔。通过 TH-300 监控被测试装置流出的电流，并在电流达到跳闸电流时，启动 定时器依据达到设定的跳闸时间，断开分断开关的连接，来执行 RCD 跳闸时间 校准，同时显示测得的被测试装置跳闸电流。3 仪器特点》 可模拟漏电保护开关对不同电流和时间进行分断模拟；》 可任意设置 0-3000mA 剩余动作电流和剩余不动作电流；》 宽的分断时间设置范围 10ms～5000ms；》 大屏幕液晶菜单显示，操作简单、方便；》 校准时间短、工作效率高，比传统方式大大节省时间；》 适用范围广，能覆盖现有绝大部分漏电开关测试仪的校准需求。4 主要技术指标4.1 工作条件(1)供电电源：AC(220±10％)V，50Hz；(2)工作温度：20℃±5℃； (4)相对湿度：＜80％； (5)电源失真度：＜2％； (6)电源要接地良好。4.2 主要技术参数量程 漏电电流（AC） 弹跳时间校验范围 30mA 300mA 3000mA (10～5000)ms准确度 ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±0.1ms显示 0.001mA 0.01mA 0.1mA 1ms设置细度 1mA 1mA 1mA 1ms4.2.1 漏电电流： (1)漏电电流范围： a.30mA 档：(0～30)mA；b.300mA 档：(30～300)mA；c.3000mA 档：(300～3000)mA； (2)允许误差：±（0.2％读数＋0.05％量程） 4.2.2 分断时间： (1)分断时间范围：(10～5000)ms； (2)允许误差：±0.1ms。5 接线及使用说明
高低压开关柜通电试验台设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装▲ 贮存 设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。 设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。 九、开箱与检查▲ 开箱注意事项 开箱前请确定设备外包装上的箭头标志应朝上。开箱时请注意不要用力敲打，以免损坏设备。开箱取出设备，并保留设备外包装和减震物品，既方便了您今后在运输和贮存时使用，又起到了保护环境的作用。 ▲ 检查内容 开箱后取出设备，依照装箱单清点设备和配件。如发现短少，请立即与本公司联系，我公司将尽快及时为您提供服务。 十、其它本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。注意事项1、开箱验收时，应检查主回路接线端子是否松动，调压器接触是否良好。2、长期不用时，使用前就用500V兆欧表检查主回路对地绝缘电阻，其阻值不应小于0.5MΩ。3、输入输出接线应严格按接线板上所标示标志接线,严禁错接反接。连接线一定要接触良好，设备应良好接地。4、工作和存放场所应无严重影响绝缘的气体、化学性尘埃及其它爆炸性和腐蚀性介质。

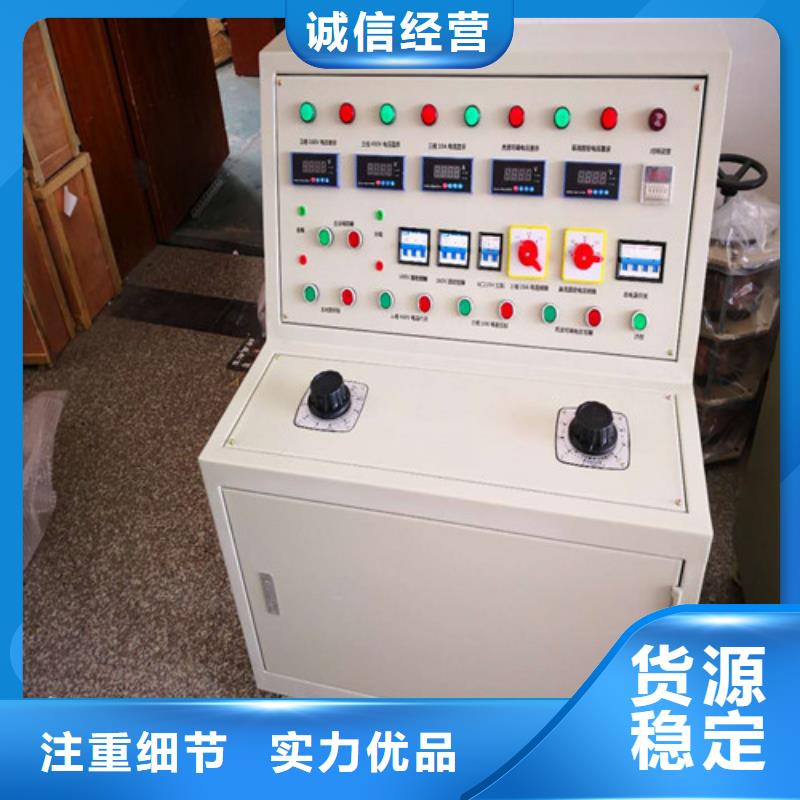

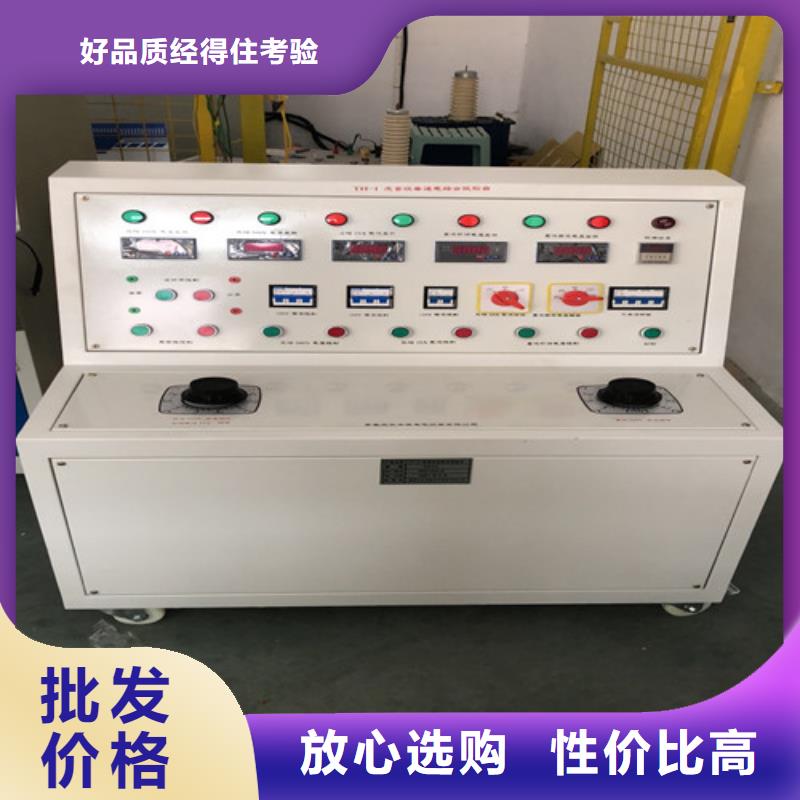

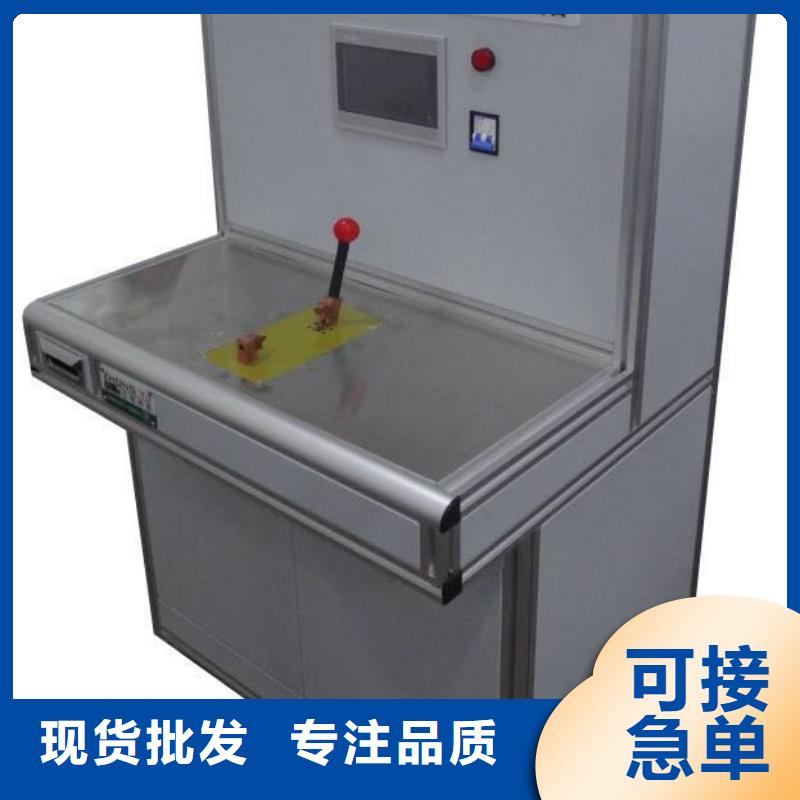

高低压开关柜通电试验台请勿在易爆环境中操作。保持产品表面清洁和干燥。目 录一、系统概述、技术参数4三、面板示意图5四、使用说明5五、操作说明5六、注意事项6七、保养维修6八、运输与贮存6九、开箱及检查7十、其他7一、系统概述TH-III型高低压测试通电台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数输入电源：三相四线AC380V输出电压及电流：1. 单相AC 100V输出（固定值）（控制空开改装在面板上，文字注明） 2. 三相AC 0～30A输出 （控制空开改装在面板上，文字注明） 3. 单相12V、24V、48V、110V、220V、直流固定电压输出控制空开改装在面板上，文字注明） 4. 交流操作电压输出 三相AC 0 ~ 400V，电流小于30A （控制空开改装在面板上，文字注明） 5. 直流操作电压输出 DC 0 -400V （控制空开安装在面板上，文字注明） 6. 单相AC220V输出（固定值，插座形式）（控制空开安装在面板上，文字注明） 7. 三相AC380V输出，（固定值，接线柱） （控制空开安装在面板上，文字注明）以上空开从后面移出来，可安装在侧面或顶部方便操作，但空开需标明功能，不能像此台一样直接用铅笔画上去在控制操作台时启动哪个回路应该只有哪个回路电压或电流的输出，（各个回路应独立操作）不能出现感应输出、不能出现合闸电流回路有电压输出现象，不能出现合闸固定电压有可调交流电压输出现象，同理合闸交流可调电压不能出现其他回路电压或电流输出，只有在控制台同时合闸两个或两个以上分别对应合闸回路输出（具备各个回路同时合闸同时输出条件）。
