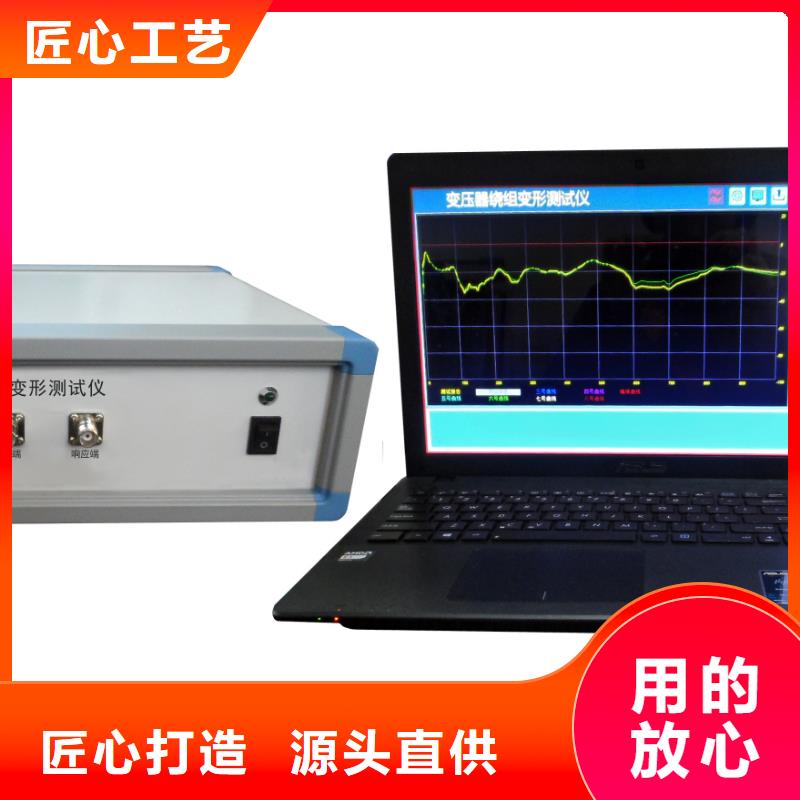

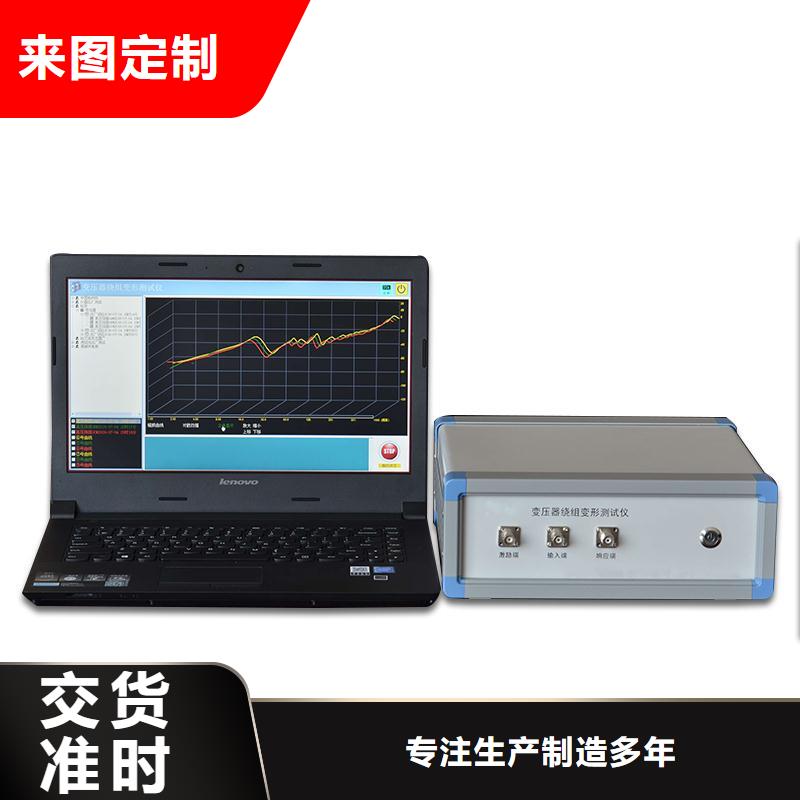

变压器绕组变形测试仪2频响法测试?环境与接线确认1、系统接线完全按照3.2绕组的接线方式的要求进行2、变压器分接位置调至阻抗档(分接)3、周围环境无强电磁和造影干扰?登录软件双击桌面上的“变压器绕组变形测试仪”按钮,系统闪过欢迎界面后,系统进入测试界面,此时,如果设备未连接,系统会提示如下对话框:当出现以上对话框时,一般是由于设备未连接所致,此时应先检查设备是否已经连接到计算机的USB接口上,检查设备电源是否已经打开。?录入信息如果设备已经连接,则可以进入变压器信息录入界面(如下图),在对应的文本框中输入或选择相应的信息,点击保存按钮,系统进入测试界面。信息录入时请参照变压器铭牌认真输入,所有的信息将自动与测试结果保存到一起,如果输入错误,可能会对报告内容造成影响。?扫描模式确认与修改1、选择扫描模式点击“终止频率”选择测试的终止频率,系统按照已经设定的扫描参数,自动将参数设置为设定的参数,参数主要包括起始频率、扫描模式、扫描点数,如需进行调整,可以在A区相应的参数标签上进行点击,则自动进行切换(当鼠标指针移动到可以变化的标签上时,标签自动变为绿色)。2、更改默认信息如希望重新调整默认设置信息,用鼠标右键点击“终止频率”按钮,弹出功能菜单,选择“模式设置”,弹出信息设置窗口(如下图),可以对默认扫描信息进行调整,调整完毕后,重新启动软件,按照调整后的默认信息进行测试。左侧的选择框可以多系统进行设置,再次启动时自动回复默认设置。小步距限制 用于对数扫描时进行步距限制,以节约扫描时间。显示均值 用于设备验证时显示测试过程的平均值,一般不用打开。速度优先 模式在测试过程中会自动屏蔽后台处理程序,以提高测试速度,一般选择打开。干扰抑制 当外部干扰比较大时,有一定的干扰抑制功能。曲线拟合 功能可以对测试结果进行拟合,使测试曲线更平滑,一般需打开,通过调整右侧的拖动条可以调节拟合的深度,越靠右曲线越平滑。3、更改扫描参数扫描参数的更改用于试验需要比较复杂的参数组合时,系统不带记忆功能,软件退出后自动恢复。在开始扫描前,点击曲线显示区域(A)中的参数标签,可以对除终止频率以外的信息进行更改,更改采用循环调整方式进行。扫描参数更改适用于单次对测量结果有要求或进行研究时,一般不需要进行调整。?

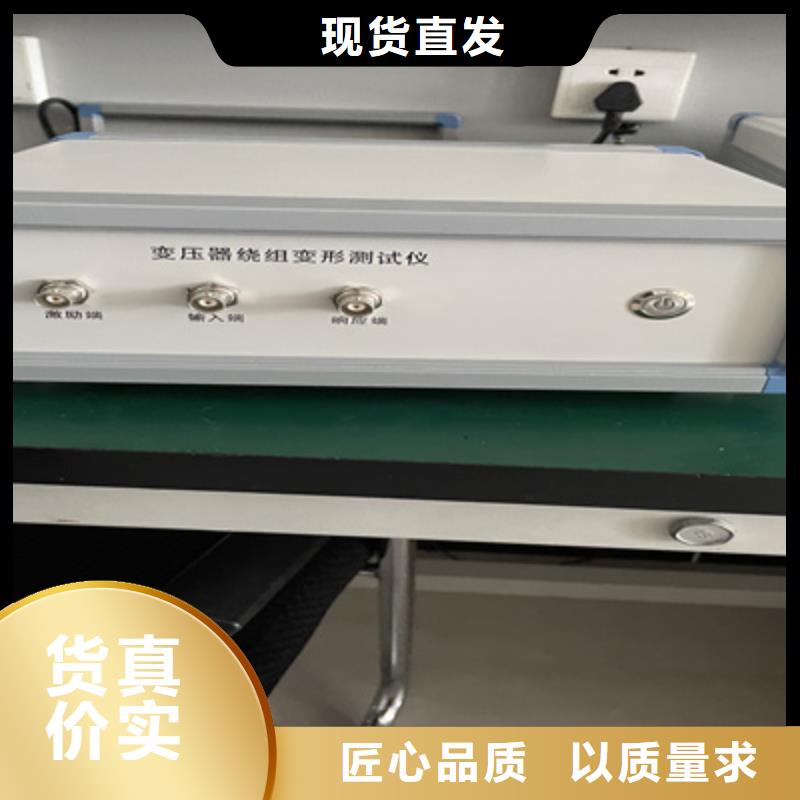

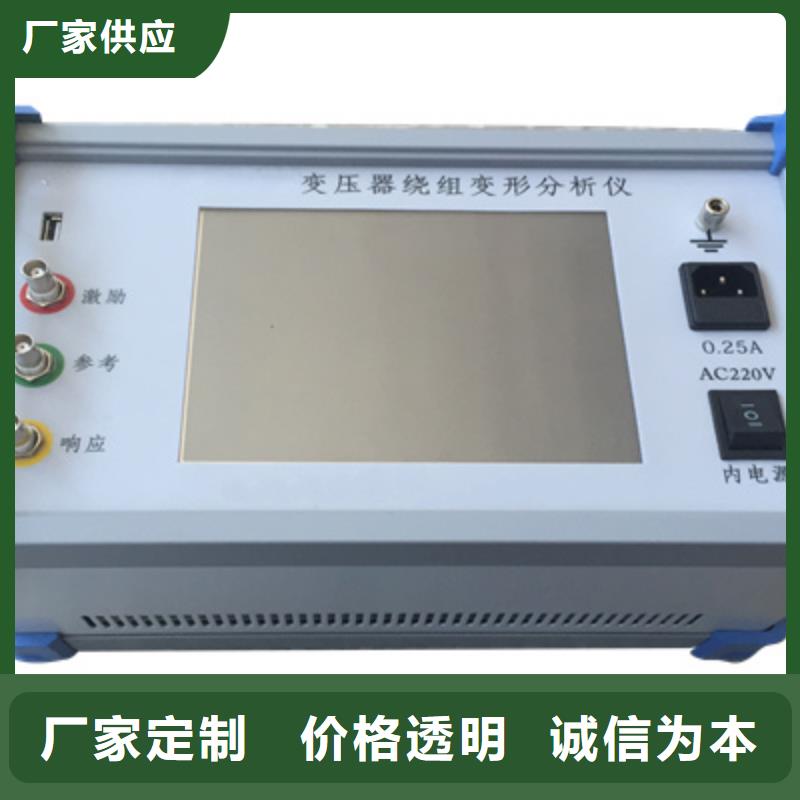

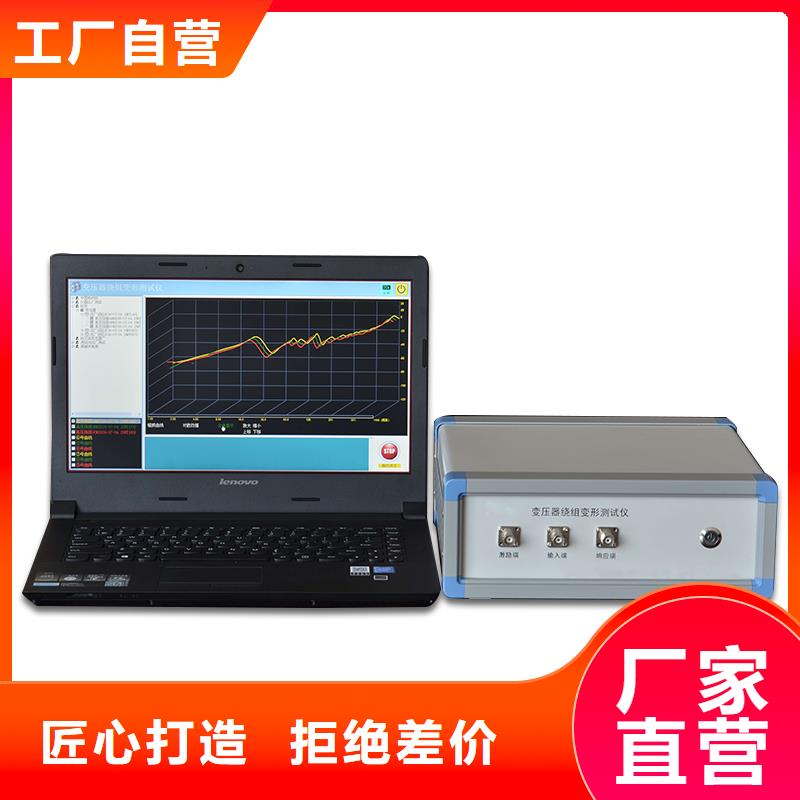

变压器绕组变形测试仪一、仪器概述变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量,采用目前世界发达 正在开发完善的内部故障频率响应分析(FRA)方法,能对变压器内部故障作出准确判断。变压器设计制造完成后,其线圈和内部结构就确定下来,因此对一台多绕组的变压器线圈而言,如果电压等级相同、绕制方法相同,则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定,对应的三相线圈之间其频率图谱具有一定可比性。变压器在试验过程中发生匝间、相间短路,或在运输过程中发生冲撞,造成线圈相对位移,以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形,就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征,即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的变压器绕组测试仪,就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV~500kV电力变压器的内部结构故障检测。变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后,根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势,来确定变压器内部绕组的变化程度,进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。
