以下是:【架空线路故障测试仪】_便携式故障录波仪精品优选的图文介绍
天正华意电气设备(江西省分公司)经销品种有：【手持直流电阻测试仪】等。我司自设大型仓库，常年备有大量现货供应，品种繁多，规格尽齐,保障产品质量、提供良好的【手持直流电阻测试仪】资源供客户选择。 我公司始终坚持以良好的产品，良好地服务的经营理念，为广大用户服务，并已建立了稳定的国内市场销售网络。从而使公司的产品销售在市场上的份额不断攀升，深受广大用户的一致好评。

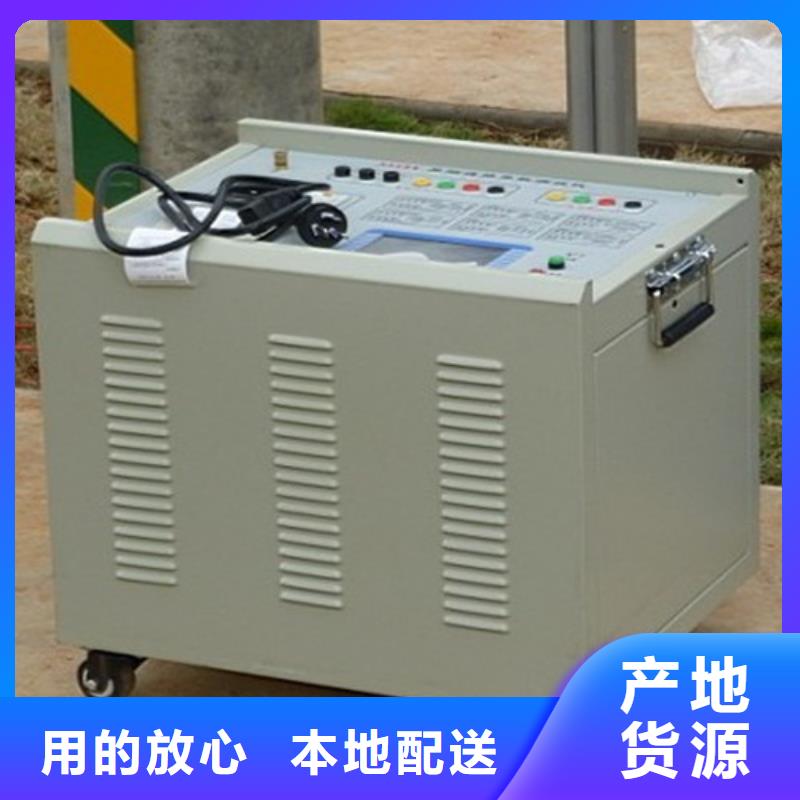

架空线路故障测试仪 三相线路两回线路间零序互感测试接线示意，如图（3）（图3）测试两条输电线路间的零序互感时，先将两条线路末端三相短路接地，线路Ⅰ首端三相引线并接在一起分别对应接入装置电流端子，然后再将线路Ⅱ首端三相引线并接在一起分别对应接入装置电压端子，按照仪器显示屏幕菜单提示要求，待预检通过后，按测试键自动进行线路零序互感测试，测试结果为双回线路间零序互感及三相线路的单相零序互感。8.5 三相两回线路间零序耦合测试接线示意，如图（4）（图4）测试两条输电线路间的零序耦合参数时，先将线路Ⅰ首端三相引线并接在一起分别对应接入装置零序耦合输出端子，线路Ⅱ首端三相引线并接在一起分别对应接入装置电流端子，通知对侧将两条线路末端三相悬空，按照仪器显示屏幕菜单提示要求，待预检通过后，按测试键自动进行线路零序耦合测试。8.6 二相线路工频参数测试接线（略）二相线路测试接线与三相线路接线原理基本相同，本装置定义使用A相、C相对应接入被测线路的二相（对直流线路分别对应正极导线、负极导线）即可，操作按照显示屏幕菜单对应提示进行。9 测试装置操作面板（图5）说明： ① RS232通讯接口；② 热敏打印机；③ 电源故障类型显示灯（过压、过流、短路、过热）；④ 液晶显示屏； ⑤ U盘数据导出接口；⑥ 电源紧急停止输出按键；（0～9）数字设置键盘； ⑧ [《《《 ]显示屏幕对应的功能操作热键；10 测试装置接线面板(图6)说明：① 单相220V交流输入端；工作电源总开关；③ 双回线路零序耦合测试输出端子； ④ 外壳地端子； ⑤ 电压测量输入（UA、UB、UC）插孔； ⑥ 测试电源输出（A、B、C）插孔；⑦ 装置试验接地端子（Un电压参考点）； ⑧ 外部输入电流接线端子（装置检定时标准电源电流输入）；

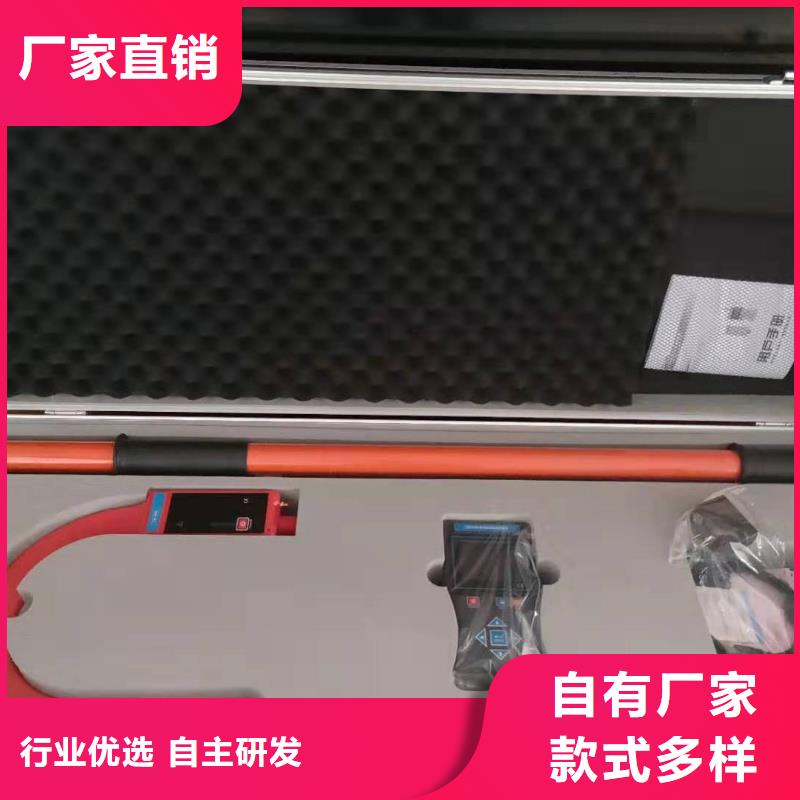

架空线路故障测试仪操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:三、特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠（2）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用（3）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度（4）电流采集接收无线天线内置，确保钳表绝缘可靠（5）背光显示可以设置，方便夜间使用（6）体积小、重量轻、操作简单、携带方便3.2技术参数（1）信号发生装置异频电流输出范围：0-70mA输出精度：±1mA输出功率：50W测量范围：0-80k检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池12V/12Ah工作时间：大于4h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 8kg（2）信号采集器 检测方式：钳形CT,积分方式传输方式：433MHz无线传送传输距离：40m钳口尺寸：Φ33mm测量范围：0.1mA-100.0mA(异频电流) 1A-600A（负荷电流）测试精度：±％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：碱性干电池1.5V＊4装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：碱性干电池1.5V＊5装置重量：360g
架空线路故障测试仪系列非模拟整体性能试验标准3 术语与定义3.1 架空暂态录波型远传故障指示器由采集单元和汇集单元组成，安装在配电线路上，监测线路运行参数，检测和指示各类短路、接地故障，向配电主站上送监测信息和故障检测数据。3.2 采集单元安装在配电线路上，能判断并指示各类短路故障，采集、捕获单相接地故障特征数据，采集负荷电流等信息，并将故障信息、负荷电流等信息上传至汇集单元。3.3 汇集单元接收、处理采集单元上传的配电线路故障、电流等信息，同时与配电主站进行通信的单元，可采用架空导线悬挂安装或电杆固定安装方式。环境条件正常使用条件环境温湿度表4.1 工作场所环境温度和湿度分级级别环境温度湿 度使用场所范围℃变化率℃／min相对湿度％湿度g/m3C3－40～＋701.010～10035户外（）大气压力70kPa～106kPa。相对湿度在24h内相对湿度平均值不得超过95％。海拔高度安装场地的海拔不超过2000m。特殊使用条件（1）凡是需要满足 4.1 条规定正常环境条件之外的特殊使用条件， 由项目单位在招标文件中明确提出。对于安装在海拔高于 2000m 处指示器的外绝缘，应满足 GB/T 11022-2011 第 2.3.2 条的要求外观与结构(1)每套（只）指示器都应设有持久明晰的铭牌，应包含型号及名称、制造厂名、出厂编号、制造年月、二维码信息。(2)采集单元上应具有圆形（?25mm）相序颜色标识，安装对线路潮流方向有要求的采集单元应在外壳以“→”标识方向。(3)应具备硬件版本号、软件版本号、类型标识代码、ID号标识代码和二维码。(4)采集单元重量不大于1kg。(5)架空型故障指示器采集单元采用闪光形式指示报警。
