球铰支座网架支座厂家品质服务诚信为本视频展示，产品更生动！让您亲眼见证其优点和特点，为您的购买决策提供有力支持。


以下是:球铰支座网架支座厂家品质服务诚信为本的图文介绍

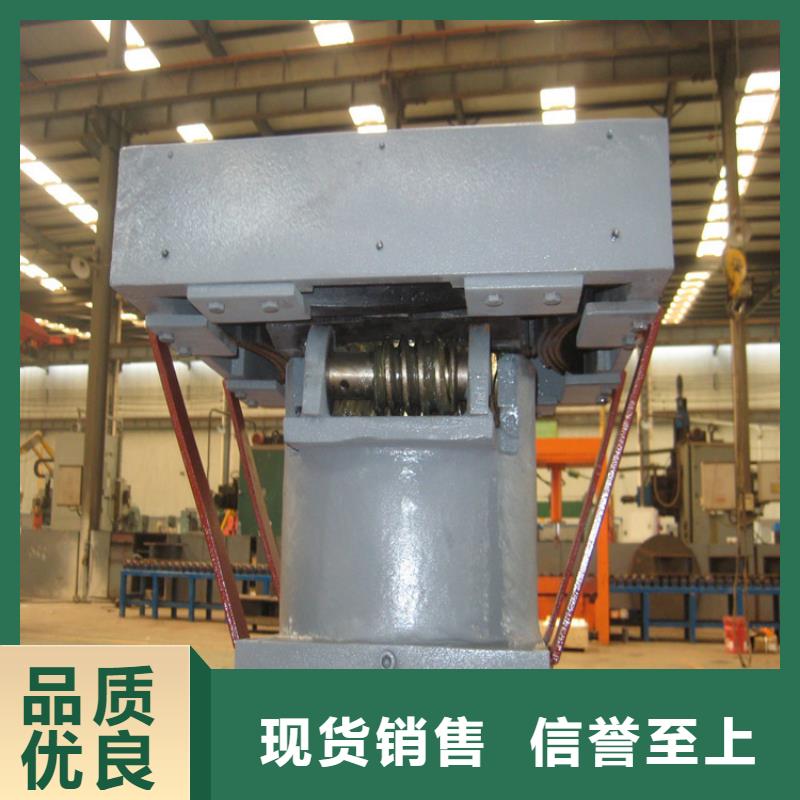

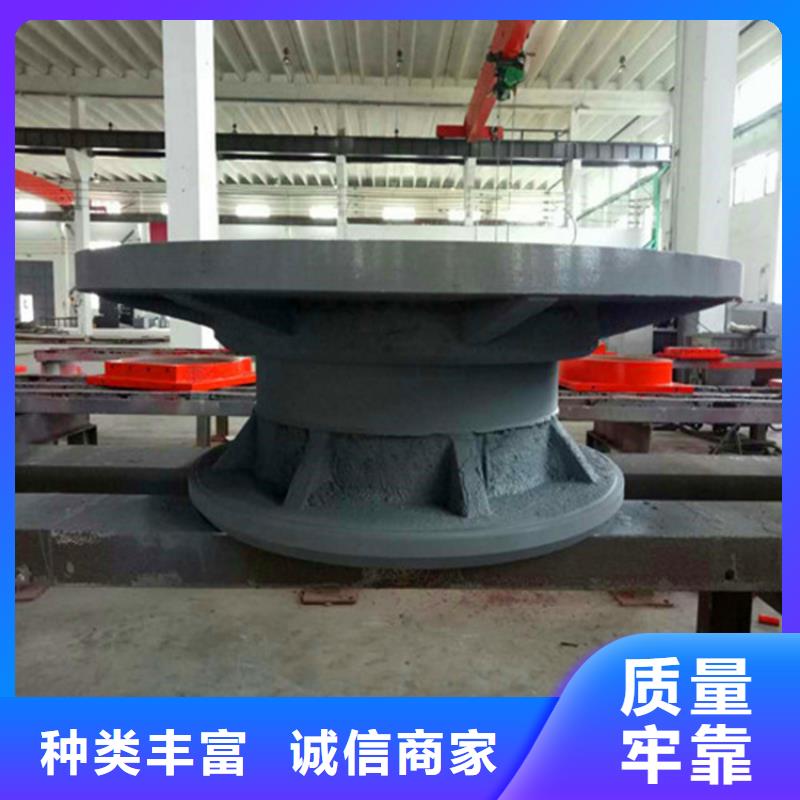

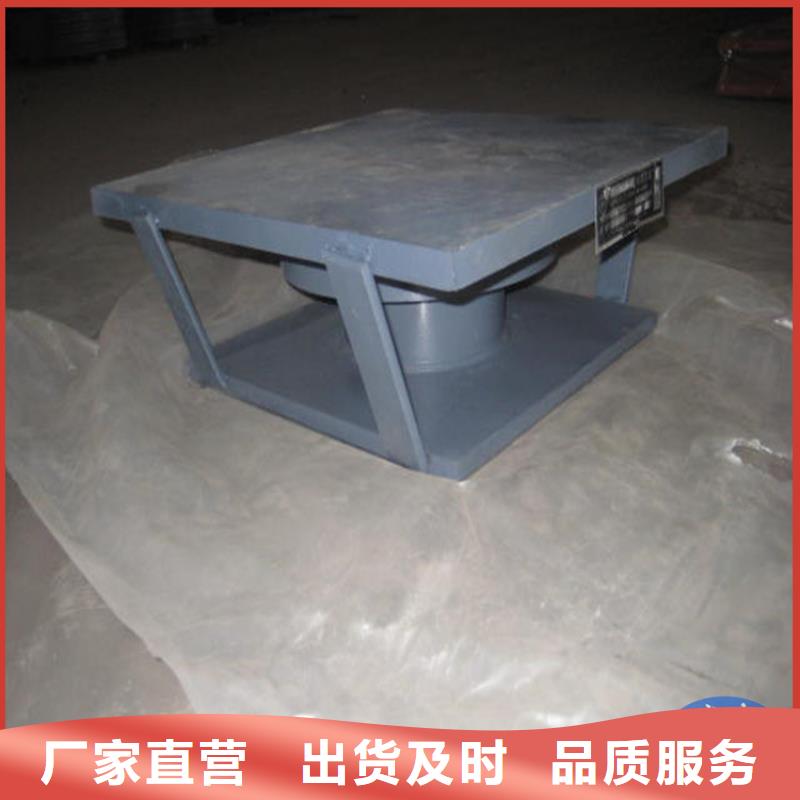

球铰支座，抗震球型钢支座钢结构支座（又名网架支座）分减振球型钢支座和抗震球型钢支座，亦称为万向转动球铰支座。钢结构支座的主要技术性能：可承受竖向载荷；具有抗竖向拉竖向地震时上下结构不脱节；具有抗水平力的性能，保证水平地震时结构不脱落；可适应径向、环向的位移要求；可适应任意方向的转角要求；减震支座具有良好的减震性能；支座通过球面传力。
不出现力的缩颈现象，作用在上、下结结构的反力比较均匀；支座不用橡胶承压，不存在橡胶老化对支座的影响，使用寿命长。支座技术参数支座竖向承载力分为300KN~10000KN十四个级别支座的抗水平力为竖向承载力的20%；支座抗竖向拉力：GKQZ型、GJQZ型抗竖向拉力为竖向承载力的20%；GKGZ型、GJGZ型抗竖向拉力为竖向承载力的30%；设计转角为0.08rad（可根据用户要求另行设计）支座的径向位移量±20mm-±50mm。
环向位移量±60mm-±100mm；以上技术要求均可根据客户要求设计生产。球铰支座球铰支座选用时应注意的事项选用支座时应注意承载力的大小、竖向拉力的大小、水平力的大小，并注意位移量和转角，对于减震支座还应注意水平弹性刚度。万向转动球铰支座小巧轻便，较同样支反力的盆式橡胶支座重量减轻40-50％。
较同样支反力的其它球座重量减轻20～25％。万向转动球铰支座耐腐蚀能力大大增强，可在海洋大气及飞溅区等恶劣环境下使用不采用橡胶承压，不存在橡胶老化对支座转动性能的影响。选用支座时应注意支座的类型，即双向活动型、单向活动型、固定型。抗震固定铰支座维护保养支座应每年定期维护保养。检查支座连接焊有无松动或剪断。



抗震球铰钢支座、抗震球形钢支座、抗震球铰支座其实都是一种产品，只是每个人的叫法不同，我们先来了解下基本的支座代号,例：QZ5000SXz100 其中：100表示位移量（单位mm），Z-纵向，H-横向； DX为支座类别：DX表示单向、SX表示双向、GD表示固定； 5000表示竖向承载力（单位KN） 本例表示竖向承载力为5000kN，双向滑动，纵向位移100mm，转角0.05rad的球型支座 一般来说，支座承载力越大，价格越高。 抗震球铰支座的位移，是由上支座滑板与平面四氟板之间滑动来实现，通过在上支座滑板上设置导向槽或导向环来约束支座的位移方向，可制成双向活动抗震钢支座。 抗震球铰支座可以用于20‰坡道上。当用于坡道上时，可采取支座顶板设置坡度调整或梁底混凝土调整。调整后线路坡度与球铰支座顶板坡度差值不应大于4‰。




随着球铰支座的逐步推广应用，支座的施工质量直接影响到钢结构整体的。随着建筑技术的发展，对钢结构基础的施工质量、环保要求也越来越高，需要选用更加优良的材料，采用先进的施工工艺，以保证建筑物的性和使用功能。 抗拉固定球铰支座施工步骤 1下球铰支架支撑钢板预埋、下球铰定位钢板预埋及滑道定位钢板预埋。在墩顶混凝土浇筑前预埋。1）下球铰支架支撑钢板尺寸30cm*30cm，分别安装在下球铰支架四个支腿下方，标高比下球铰支架底部略低，低5cm为宜，钢板中心间距2.29m。2）下球铰定位钢板尺寸15cm*15cm，安装在沿线路方向和垂直线路方向的轴线上与球铰中心间距2m，钢板标高与下球铰顶部高程相平。 钢板底部焊接1.5m长[10槽钢，槽钢埋入墩顶混凝土10cm。3）滑道定位钢板结构与下球铰定位钢板结构相似，顶部与滑道钢板底标高相同，沿滑道中心等间距预埋8块。 2下球铰支架及下球铰安装（1）在下球铰定位钢板上用全站仪投影出下球铰中心辅助点坐标（沿线路方向各2m及垂直线路方向各2m。 4个辅助中心点坐标）牵线引出下球铰坐标中心，并在下球铰转盘上牵线引出下球铰几何中心。（2）用大吨位吊车整体吊装下球铰支架及下球铰，慢慢移动使下球铰几何中心与下球铰坐标中心基本重合，同时调整下球铰高度使下球铰顶部与坐标中心牵引线重合，两个方面保证下球铰和高程与设计和设计高程基本相同。




瑞诚工程橡胶(大连市分公司)主要生产： 橡胶止水带，各种规格和款式的产品可供客户选择。我们对 橡胶止水带产品严格按照行业标准检验后出厂，质量长期稳定可靠，应用于不同领域，具有广阔而稳定的市场前景。 　　公司自成立以来，始终坚持以质量求生存，靠科技促发展的原则，实行科学管理，把完善的质量体系贯穿于整个生产过程，我们以热忱服务客户为宗旨，不断完善销售及售后服务的经营理念，成为优良的 橡胶止水带服务商。 　　　　瑞诚工程橡胶(大连市分公司)竭诚为您服务，与您共同进步，期待您的来电咨询！




瑞诚网架滑动球铰支座安装方法 1、与上部结构的连接，采用高强度螺栓连接，也可采用焊接； 2、与下部结构的连接，采用焊接，特殊情况也可以做成高强度螺栓连接。 钢连廊滑动球铰支座注意事项： A、安装前应检查，看零件有无丢失、损坏。检查上部结构和支座上座板螺孔间距和孔径是否相符，选用型号是否正确，转角、各方向位移是否与设计相符，检查以设计图纸为准。 B、安装时应对其上下底板的四边划注十字中心线，便于安装找正，安装时将支座上座板与上部结构的钢板用高强度螺栓连接，并需用大于500mm的扳手人力拧紧。特殊情况需要特殊扳手安装，人力拧紧。 C、位置确定后，即可上下固定，支座与上下构造连接方式，可以用高强度螺栓连接也可以焊接，或两种方式同时使用。当采用焊接时，必须设置预埋钢板，与混凝土接触的一面还应焊接锚固筋，以求一定的强度和刚度。焊接时不应连续拖焊，要采用断续焊接的方式逐步焊满，以避免焊接时局部温度过高而使支座或预埋钢板变形。 D、支座安装或焊接完成后将上下连接板拆除。
