以下是我们上传的回路电阻测试仪,微机继电保护测试仪批发商实拍视频，您可以点击观看。
以下是:回路电阻测试仪,微机继电保护测试仪批发商的图文介绍
回路电阻测试仪 性能特点1、仪器可以使用手机通过专用软件全程控制仪器，测试数据固定格式存储手机上，便于任何时刻数据查询。2、具有反电势冲击，测试过程中断线以及断电，电源过热等多种保护功能，能可靠保护反电势对仪器的冲击，并同步声响报警。 3、智能功率管理技术，仪器总工作在小功率状态，有效节能，减少发热。4、输出电压高，测量量程宽。5、测试电流来自高精度的大电流恒流电源，无需人工调节，测试迅速准确。6、采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。7、七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切换8、仪器自带万年历时钟和掉电存储，可存储1000组测试数据，随时查阅9、仪器有蓝牙通讯，RS232通讯和USB接口，用于计算机通讯以及U盘数据存储。10、自带面板式微型打印机，可汉化打印测量结果。技术指标测试电流：50A, 100A, 150A, 200A量程：0～100mΩ（50A） 0～50mΩ（100A）0～20mΩ（150A） 0～20mΩ（200A） 分辨率：小0.1μΩ精度：±（0.5％±2个字）功率:1000W工作方式:连续测量工作电源:AC220V±10％ 50HZ使用温度:0～40℃相对湿度:小于等于90％ 无结露外形尺寸：360＊290＊170（mm）重量：主机6.5KG 线箱9.0KG
回路电阻测试仪工作原理智能回路电阻测试仪采用电流电压法测试原理，也称四线法测试技术，原理方框图见图1图1 测试原理图由电流源经“I＋、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“V＋、V-”两端口(也称V型口)取出，由电压表V读出。通过对I、V的测量，就可以算出被测电阻的阻值。五、面板说明及接线图2 图２为标准单相的参考图片，请以实物为准。接地柱：连接大地的连接端。电源插座：接入AC220V电源，开关、带保险丝，开关上带有电源指示灯。接线柱：接线柱有四个端子，外部2个粗的端子接电流线，内部2个细的端子接电压线。请按红黑粗细一致接线，红色为正，黑色为负。触摸彩色液晶： 800X480像素点阵触摸彩色液晶屏，在阳光和黑暗环境下都十分清楚。热敏打印机：打印机是热敏打印机，热敏纸分正反面（一面可以打字，一面不能），打印内容在热敏纸上只能存留三个月左右，不能用于存档。RS232接口：RS232是与计算机相连的串口通信接口，标配是RS232接口（可选配改成RS485），通信协议为Modbus-RTU 标准协议（9600-N-1），需要PC上位机及通信协议可以联系厂家免费获得，不随机附送。USB接口：此接口用于插U盘（不能用于连接电脑），可以导出试验数据文件。GPI通用接口：GPI通用接口用来连接温度传感器，或外接线控和报警灯。注意事项：有一些简短的提示语句和安装接线图。蓝牙接口：蓝牙可以与计算机连接，本机具有安卓系统的蓝牙APP，需要APP可以联系厂家免费获得，不随机附送。六、操作步骤说明操作步骤一般为：关机接线、开机、设置、测试、保存、打印、关机拆线七个步骤。(1)首先接线在关机的状态下，请接好接地线，电源线，测试线。具体接线方式请参考帮助菜单里的“接线图集”。大电流钳要接夹牢，小电压钳要紧靠被测电阻的测量部分，两把小电压钳处于两把大电流钳的内部。图3(2)开机使用开机处于主界面,如图4：图4 主界面右上显示区： 首行显示试验时刻，试验状态：合格/超限/无效。中间大号字体显示电阻、电压、电流。

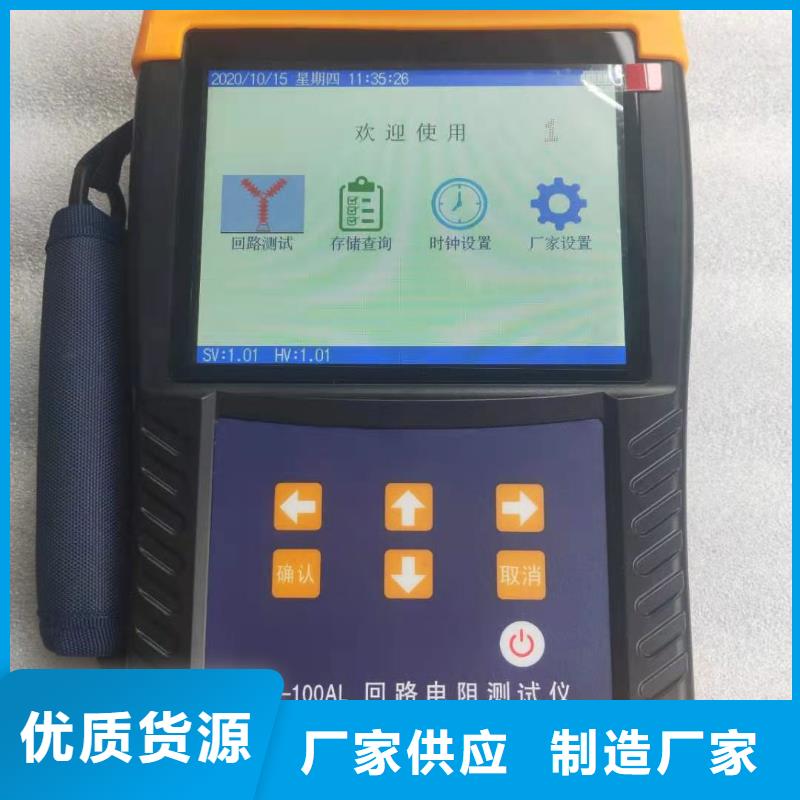

回路电阻测试仪 仪器面板介绍1、电源开关： “I”按下仪器开始供电，“O”按下关断仪器电源 2、AC220V ： 仪器供电源输入端，本仪器采用交流220V供电3、I＋、 I- ： 为电流输出端子，通过专用测试线为试品提供恒定电流4、V＋、V- ： 为试品电压信号的输入端子5、液 晶 ：采用320X240真彩色液晶，强光下字体也可清晰观察，显示操作设置，测试结果，接触电阻值和输出电流值6、RS232： 串口输出端7、 ： 仪器接地端。8、 USB ： U盘接口9、打 印 机：热敏打印机，打印测量结果五、菜单操作1、开机界面显示如图一所示：图一2、按数据测试进入以下界面，如图二所示图二试品型号：点击 可编辑试品名称（长可输入16个汉字）；测试电流：点击电流在 50A、100A、150A、200A之间循环；测试时间：点击测试时间：10S、30S、45S、60S、300S、600S、999S之间循环3、当选好电流后，点击启动测量，显示“正在充电请稍候”进入测试状态，几秒后，就会显示测试结果，如图三所示图三显示测试结果后，下一步可本地存储保存测试结果，也可点击U盘存储、打印；点击退出测试，返回主界面；4、在图一中点击数据管理，进入数据查询界面，如图四所示：图四点击可查询测试序号、点击删除数据，可删除一组数据或全部数据，点击U盘存储可以存储数据到U盘、点击打印可以打印数据，点击返回主页，返回主界面；5、在图一中点击参数设置，进入参数设置界面，如图五所示：图五亮度调节：可根据现场环境，移动按钮调节屏幕亮度蓝牙连接：点击蓝牙连接，扫码连接手机语言设置：点击按钮可切换中/英文界面厂家设定：只有生产厂家可设置设置好点击返回主页，回到主界面
天正华意电气设备(淮北市分公司)配备了先进的 手持直流电阻测试仪生产设备、雄厚的技术力量及完善的检测手段， 技术力量水平居 手持直流电阻测试仪行业较高地位。 手持直流电阻测试仪产品畅销全国各地，深受用户信赖。 面对激烈的市场竞争及新的考验，公司将继续不断引进新技术、 新工艺，以适应客户需求。
