以下是:架空线路故障测试仪微机继电保护测试仪多种规格库存充足的图文介绍
架空线路故障测试仪系列非模拟整体性能试验标准3 术语与定义3.1 架空暂态录波型远传故障指示器由采集单元和汇集单元组成，安装在配电线路上，监测线路运行参数，检测和指示各类短路、接地故障，向配电主站上送监测信息和故障检测数据。3.2 采集单元安装在配电线路上，能判断并指示各类短路故障，采集、捕获单相接地故障特征数据，采集负荷电流等信息，并将故障信息、负荷电流等信息上传至汇集单元。3.3 汇集单元接收、处理采集单元上传的配电线路故障、电流等信息，同时与配电主站进行通信的单元，可采用架空导线悬挂安装或电杆固定安装方式。环境条件正常使用条件环境温湿度表4.1 工作场所环境温度和湿度分级级别环境温度湿 度使用场所范围℃变化率℃／min相对湿度％湿度g/m3C3－40～＋701.010～10035户外（）大气压力70kPa～106kPa。相对湿度在24h内相对湿度平均值不得超过95％。海拔高度安装场地的海拔不超过2000m。特殊使用条件（1）凡是需要满足 4.1 条规定正常环境条件之外的特殊使用条件， 由项目单位在招标文件中明确提出。对于安装在海拔高于 2000m 处指示器的外绝缘，应满足 GB/T 11022-2011 第 2.3.2 条的要求外观与结构(1)每套（只）指示器都应设有持久明晰的铭牌，应包含型号及名称、制造厂名、出厂编号、制造年月、二维码信息。(2)采集单元上应具有圆形（?25mm）相序颜色标识，安装对线路潮流方向有要求的采集单元应在外壳以“→”标识方向。(3)应具备硬件版本号、软件版本号、类型标识代码、ID号标识代码和二维码。(4)采集单元重量不大于1kg。(5)架空型故障指示器采集单元采用闪光形式指示报警。
架空线路故障测试仪 二相输电线路的正序阻抗、零序阻抗、正序电容、零序电容；h) 同杆并行二相输电线路回路之间零序互阻抗和零序耦合电容；现场实测时，根据测试对象及其测试项目，由主机内置的对应程序控制试验接线的变换(含：接地操作等)、隔离变压器的输出(频率、电压)、数据采样、计算分析的自动依次完成。机箱采用框架式结构，选用扣板式面板安装，将显示屏幕、打印机、键盘、供电指示灯、电源启动按钮、报警灯、USB数据接口等集中在正面。外部接线端子集中在机箱背面，凹入背板平面以下，在接线板引出了3个外部电流输入端子，方便仪器检定时接入标准源校准装置测试准确度。设备外形尺寸符合人体工程学原理，测试人员可直立操作仪器，机箱两侧面装有搬运把手，机箱底部嵌入在带有万向脚轮的平板小车上，以便运输和现场装卸、移动，整台测试装置重量依据型号规格控制在60～85kg以内。2 线路工频参数测试依据2.1 中华人民共和国标准《GB50150－2006 电气装置安装工程电气设备交接试验标准》第25.0.1.2 条：架空电力线路的试验项目应包括：测量35kV以上线路的工频参数。2.2 中华人民共和国电力行业标准《DL/T 782 －2001 110kV及以上送变电工程启动及竣工验收规程》第5条：工程带电启动应具备的条件中第5.3.6要求：送电线路带电前的试验（线路绝缘电阻测定、相位核对、线路参数和高频特性测定）已完成。

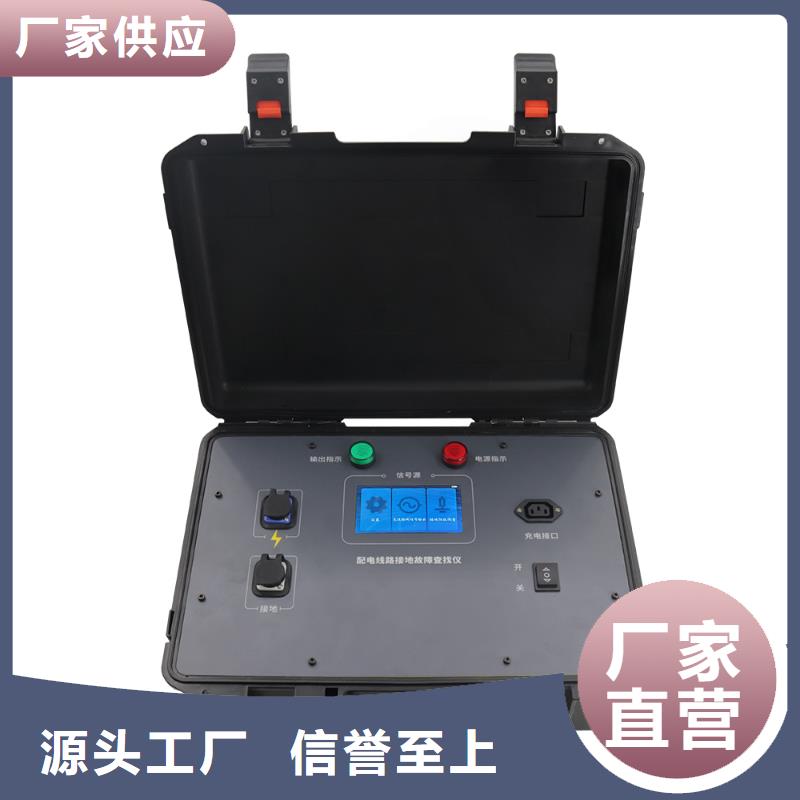

架空线路故障测试仪友好的人机交互界面：?仪器屏幕的顶部状态栏实时显示电量状态、无线连接状态等信息，底部状态栏显示仪器的软件、硬件版本以及产品编号等。?主机三按键简洁设计，操作简单、方便灵活。?仪器具有多状态提示、报警提示窗口，便于用户了解仪器工作状态及检测状态。?参数设置简单灵活、直观，同时具有简洁的帮助说明。3.17智能电源管理：?剩余电量提示、低电量报警、长时间闲置提示、背光自动调节；当电池电量低时，仪器将自动禁止启动测量，以防止锂电池过放电。3.18统计信息管理：?主机具有总开机时间、本次开机时间、本次启动时间的统计功能。?接收器能够保存140条的故障信息功能，便于用于查找检测状态情况。4技术指标4.1主机输出特性：4.1.1输出频率：0.5Hz4.1.2开路电压：3000V4.1.3输出电流：40mA4.1.4接地电阻范围： 0~100kΩ4.1.5检测线路长度：100km4.1.6电流输出精度：±1mA4.1.7显示方式：中文480×270彩色液晶，背光功能4.1.8LCD尺寸：4.3寸4.1.9工作电源：内置锂电池或外置充电器，充电输入100-240VAC，50/60Hz4.1.10充电电压：16.8V4.1.11充电电流：3A4.1.12充电时间：约4小时4.1.13工作时间：大于4小时4.2无线通讯距离：小于50m。4.3采集器：4.3.1检测方式：直流电流测试钳4.3.2传输方式：433Mh无线传送4.3.3传输距离：小于50m4.3.4钳口尺寸：Φ48mm4.3.5测量范围：4mA-50mA4.3.6准确度 ：±(读数×1％＋4)4.3.7工作时间：7h4.3.8电 源：7号碱性干电池（1.5V＊4）4.4接收器:4.4.1显示方式：中文全彩液晶，背光功能4.4.2传输方式：433Mhz无线传送4.4.3传输距离：小于50m4.4.4工作时间：6h4.4.5LCD尺寸：2.4寸4.4.6电 源：7号碱性干电池（1.5V＊4）4.4.7故障电流阈值： 10mA 4.5体积：主机 320×272×145mm采集器 254×76×31mm接收器 165×83×32mm4.6质量：主机： 4.5kg采集器： 0.28kg接收器： 0.22kg4.7使用条件：温度 -10℃－55℃湿度 ≤95％海拔
架空线路故障测试仪 线路参数测试工作的步骤6.1 准备工作1) 编制参数测试方案，应历经：收集相关资料信息，现场踏勘 ，编写，审核，审定，批准等步骤。2) 落实相关人员，各相关人员应熟悉线路参数的测试方案。3) 备齐备好：测试设备、测试电源、测试用线、通讯工具、运输工具。4) 安排被测线路停电计划。6.2 现场试验工作顺序1) 完成被测线路的停电操作和措施；2) 许可工作的手续；3) 依次应先进行以下试验：a、在线路首端测试静电感应电压，线路两端均不接地，本测试装置已配置高内阻三相静电感应电压测试绝缘棒，可三相同时测取；b、线路末端接地时，在线路首端测试线路的电磁感应电压，操作本装置可直接完成三相同时测取；c、选择装置测试感应接地电流，操作线路远端接地测取电磁感应（干扰）电流，远端不接地测取电容（干扰）电流。4） 核对相别（新建、改建线路应作）。注意：①当被测线路静电感应电压超过1000V及以上时，不可使用普通的绝缘电阻表测试线路绝缘电阻，否则容易烧毁仪器，需采用具有抗感应电压的高压绝缘电阻测试仪完成线路绝缘测试及核对相序,建议选用我公司抗干扰线缆绝缘电阻测试仪。②当被测线路末端接地后，由首端测量到的电磁感应电压超过10V时，也不可使用直流电桥或直流电阻测试仪测试线路直流电阻，否则容易损毁仪器，需采用抗交流工频干扰的线缆直阻仪测试，建议选用我公司抗干扰的线缆直阻仪。
