我们的变比直流电阻测试仪产品视频已经准备好，它将为您呈现产品的完美细节，让您为之惊叹不已。

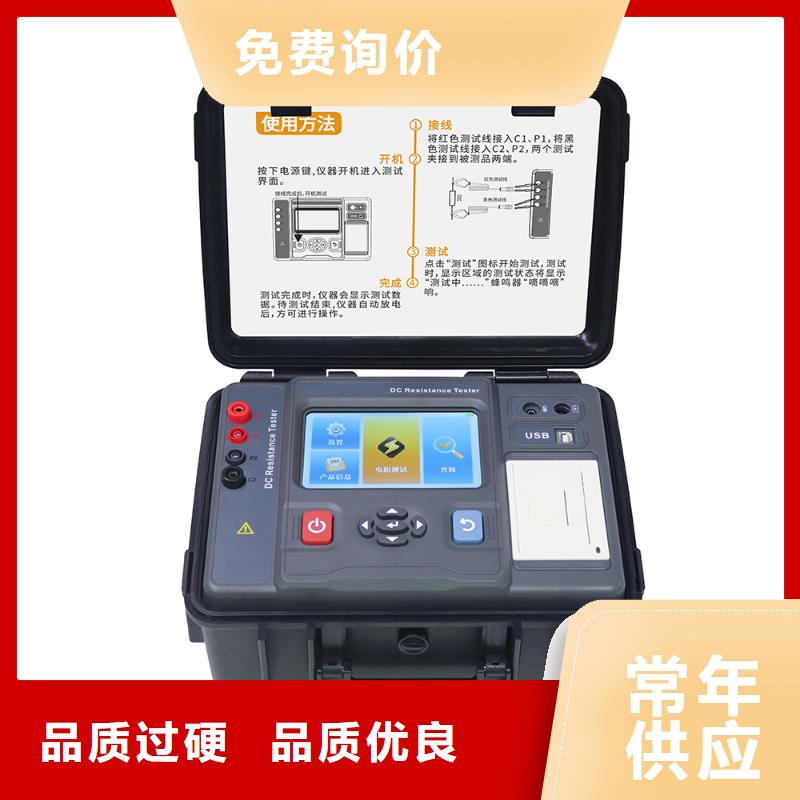

以下是:变比直流电阻测试仪的图文介绍
变压器有载开关测试仪 数据管理界面6.7波形查看界面“数据管理”界面下按下确认键可进入“波形查看”界面，“波形查看”界面可以查看测量和分析波形。“波形查看”界面与“波形分析”界面操作相同。6.8系统设置开机界面进入系统设置转入系统设置界面（如图11）。当前选项为“时间设置”按钮，按“↑、↓、←、→”键可以改变当前选项。按下确认键选中当前选项。按“取消”转回到开机界面。图11 系统设置界面6.8.1 时间设置系统设置界面下选中时间设置可转入时间设置界面（如图12）。修改方法同参数设置里的触发电平。确认保存修改以后的值，返回放弃修改直接返回。6.8.2 仪器校准“仪器校准”为出厂前仪器校正所用，设有密码，用户请勿使用。6.8.3 删除记录选中 “删除记录”选项可删除当前所有历史记录。6.8.4 其他设置仪器所需的其他是设置。图12 时间设置界面七、波形分析1.从图13可以看出，桥接前时间过长，已达50ms（是正常时间的三倍），并且不止是一相，而是三相差不多。这是典型的快速机构储能弹簧老化，速度变慢。2．从图14中可以看到A相从单到双（3-4）和双到单（4-3）有对称的过零段，是在单数侧，且过渡电阻值从仪器上观察远大于50Ω（超过50Ω可以看成开路）。这是典型的过渡电阻缺陷。吊检后发现单数侧过渡电阻已断裂。3．图15中这个波形是由于开始测试时，灵敏度选的比较高，又是由3-2方向（电感量增加）容易引起震荡。适当降低灵敏度由1-n方向测试结果正常。4． 从图16中看出，A相波形较乱，打出的过渡电阻值仅0.3-0.5Ω，而且从1-7均如此。 吊检发现A相切换开关引出线软连接有断股，造成A相过渡电阻被短接（未接死）。现场处理后，波形正常。八、常见故障1．CPU板故障可能出现的波形（见图17）。处理办法：更换CPU板图
天正华意电气设备(焦作市分公司)十分注重 手持直流电阻测试仪产品质量，始终坚持以质量求生存、以信誉求发展的经营宗费时，积累了多年专业制造生产 手持直流电阻测试仪的经验，不断完善管理制度，超越自我，不断追求 手持直流电阻测试仪产吕的完美而不懈努力！我们可以根据您的需求定制、设计等一系列服务。
天正华意电气设备(焦作市分公司)真诚期 待为您创造更多的空间，携手共进，共创辉煌！
变压器有载开关测试仪示波形纵坐标刻度表示电阻值，我们可以看出该开关动作前测试线等引起的零点电阻为0.8欧姆左右，而开关动作A相接入R1的电阻值为2.5欧，接入R2的电阻约为2.5欧左右。波形的横坐标为时间刻度，我们从图上清楚地判读出开关触头变换的时间，如A相t1≈16.8ms t2≈7.2ms t3≈20ms 其整个切换时间在44ms左右。波形的三项同期性由T0的参数所决定.ＢＣ项以Ａ项为参照,值有正负之分见等号处,等号为正、本地负号为负.注意：吊芯后测量的波形将非常平滑，勿须再作平滑处理。对于不吊芯测试（一般现厂均采用这种方式）。我们比较发现，该波形与吊芯后测量的波形（即传统方法测量）相比，在触头变换过程中可看到明显的毛刺，这主要是开关变换过程中触头弹跳时、本地变压器线圈中电流引起反电势造成的，这进一步真实地反映出开关在变压器实际运行过程中的状态。这对触头的好坏提供了一个定性的判断，特别是出现明显的断开情况，即波形中某一段阻值大于40欧以上并保持一段时间（如2ms以上），则应视为开关有问题。为了便于观察开关带变压器线圈后的触头变换波形。我们可从“处理”菜单进入“滤波参数”一栏，加大滤波比例后，再进入“参数查阅”屏幕将显示平滑后的波形。（三）、本地根据标准分析测试波形，判断开关有何故障1 号：图中的波形无断开点，过度总时间T4＝46在标准的35～50ms之内。开关动作前测试线等引起的电阻T0＝01Ω左右，开关动作接入的电阻值R1＝5Ω，R2＝ 5Ω左右，且两个电阻桥接的过程很清楚。说明开关正常。2号：图中的波形有明显断开点，过度总时间在标准之内。但开关动作接入的电阻值R1＝45Ω以经断开，本仪器测量有效值为42Ω超过就视为断开，而且断开时间达20ms，严重超过标准中偶而断开时间2ms以内的规定。开关以经损坏要检修，如不检修带电操作将造成严重后果。3号：图中的波形有明显断开点，过度总时间在标准之内。开关动作接入的电阻值正常，但两个电阻桥接的过程有5ms的断开时间。可以肯定开关有开路性故障，一定要检修后才能投入使用。
变压器有载开关测试仪调压侧绕组Δ型接线的变压器的接线方法：测试接线方法同图3，操作步骤和数据的分析和其它变压器测试方法一样，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝R’，单相测量时R＝2/3 R’。6.2开机界面接好线路，打开电源进入开机界面（如图4）按“↑、↓、←、→” 键改变选中项，按“确认”键进入选中项，进入“参数设置”界面可以进行参数的设置和修改，进入“数据测试”可以进行过渡电阻和过渡时间的测试；进入“历史数据”可以查看仪器存储的历史数据；进入“系统设置”可以进行时间设置，仪器校准和删除记录等。“仪器校准”为出厂前仪器校正所用，设有密码，用户请勿使用。图4 开机界面6.3参数设置界面开机界面进入“参数设置”转入测量参数设置界面， 如图5所示。当前选项为“测量电流”按钮，按“↑、↓、←、→”键可以改变当前选项。按下确认键选中当前选项，按“↑、↓、←、→”键可以改变当前选项值，参数修改完毕后再次按下确认键即可退出“参数修改模式”，此时按“↑、↓、←、→”键 就又变回切换当前选项。按“取消”转回到开机界面。参数说明如下：?测量电流：测试过程中仪器输出的恒定电流。?测量方式：有绕组，即有载分接开关连接在变压器绕组上；无绕组，则表示单独的有载分接开关。?
