以下是:绝缘油介电强度测试仪-直流高压发生器真材实料的图文介绍

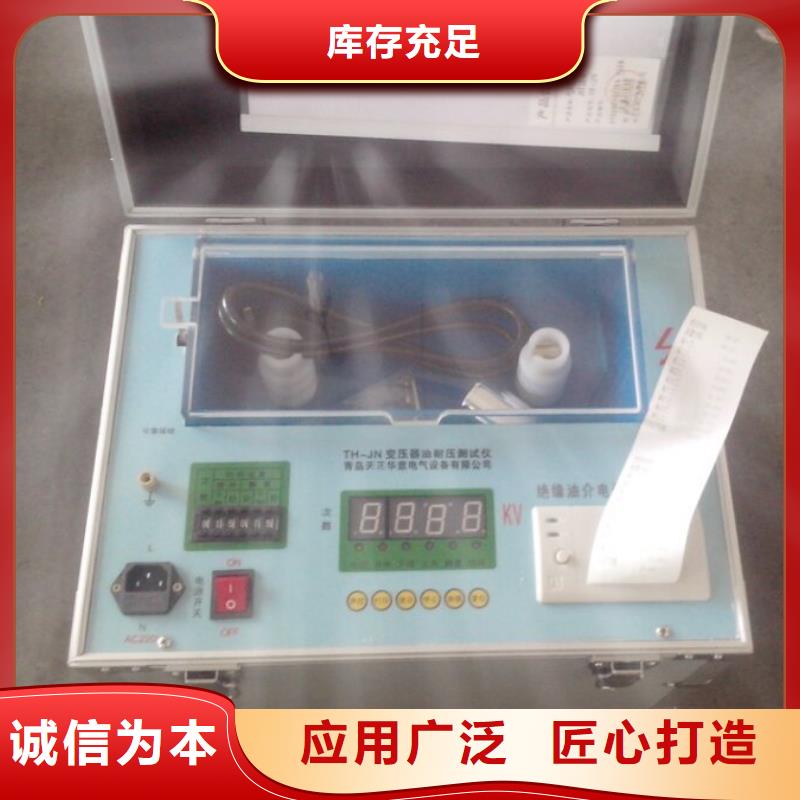

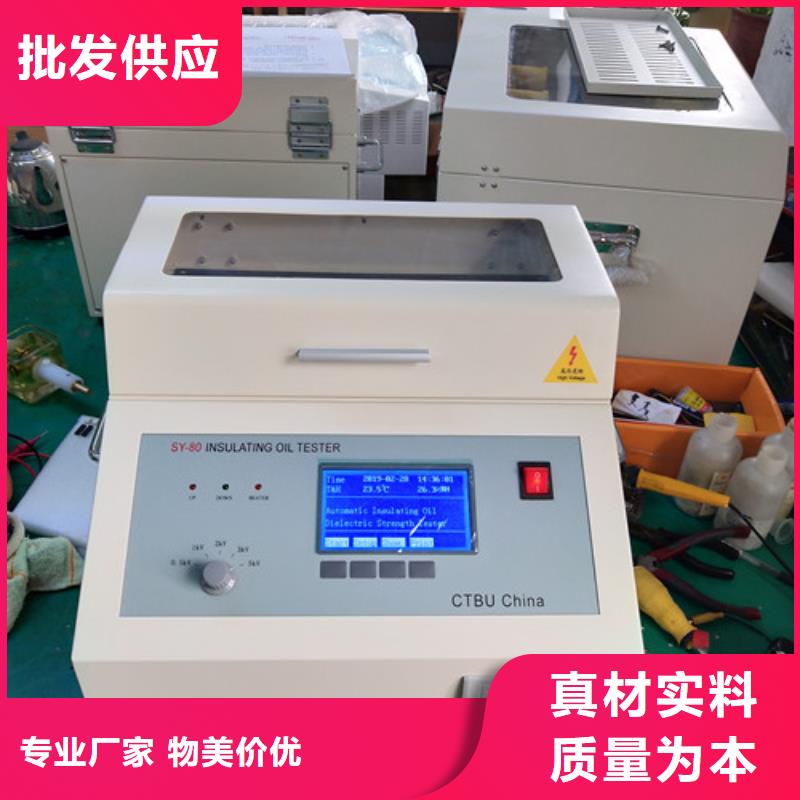

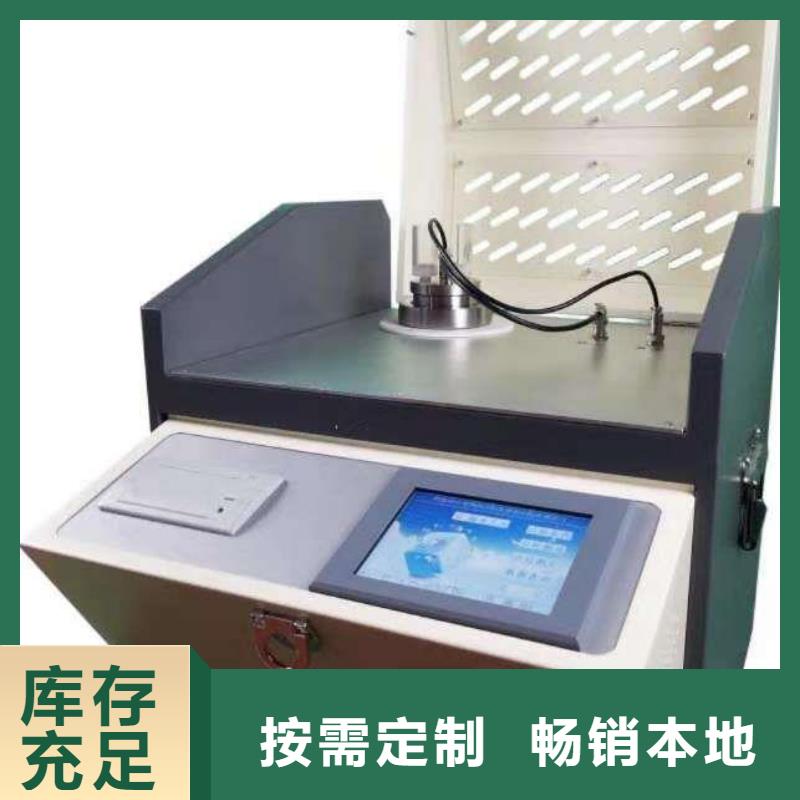

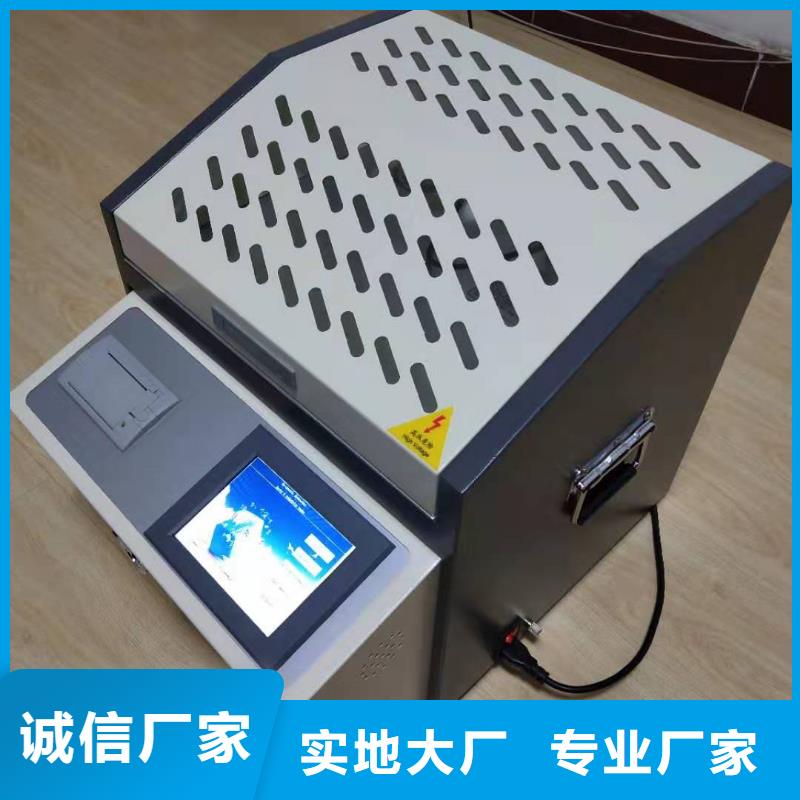

绝缘油介电强度测试仪 油杯箱盖 打开后放入或取出油杯，关闭后方可进行测试；7. 温湿传感器测量摄氏温度和相对湿度，并转换为数字信号加以显示；8. 地线柱 可靠的地线连接柱；9. 电源插座于开关 良好插接AC220V 50Hz电源线；10.按压开关 按压此处打开或闭合箱盖11. 高压标志 提示高压危险的三角标志。六、操作步骤图解1. 插接电源线，打开电源开关，液晶屏显示开机页面（图1）图1. 开机页面2. 在图1页面下，按 设置 键进入下一级页面（图2）；图2. 选择子页面3. 在图2页面下，按 选择 键移动光标√ 至 GB1986处，按 确认 键即可进入国标1986设置子页面（图3）。图3. GB1986子页面在图3页面下，按 ＋ 或 - 键设置 停升电压 ，其默认值是80 kV，可选范围10 kV～80 kV（档位增量10 kV）。选择好后按 确认 键返回开机页面，按 开始 键进行测试。如果没有可靠接地，仪器会显示 请接地！并发出报警声。这时应该关掉电源，接好地线后再重新进行操作；注：图3页面选择 键是为多杯位选择预留的！4. 在图2页面下，按 选择 键移动光标√ 至GB2002处，按 确认 键即可进入国标2002设置子页面（图4）。图4. GB2002子页面在图4页面下，按 ＋ 或 - 键设置 停升电压 ，其默认值是80 kV，可选范围10 kV～80 kV（档位增量10 kV）。选择好后按 确认 键返回开机页面，按 开始 键进行测试。
绝缘油介电强度测试仪然后按确认键，确认所选停升电压和杯号后返回开机页面，按 开始 键进行测试。如果没有可靠接地，仪器会显示 请接地！并发出报警声，这时应该关掉电源，接好地线后再重新进行操作。如果没有或者没有条件安装地线，可按任意键跳过，不会影响测试结果。4. 在图2页面下，按 选择 键移动光标√ 至GB2002处，按 确认 键即可进入国标2002设置子页面。在该页面下的操作与GB1986子页面基本相同，可参考六、操作步骤图解3.的相关内容。5. 在图2页面下，按 选择 键移动光标√ 至时间设置处，按 确认 键即可进入时间设置子页面（图5）。 图5 时间设置子页面按 选择 键移动光标—至年、月、日、时、分处，按 ＋ 或 - 键选择具体数值后，按确认键确认，并返回开机页面；6. 在图2页面下，按 选择 键移动光标√ 至自定义设置 处，按 确认 键即可进入 自定义设置 子页面（图6）；图6 自定义设置子页面在图6页面下，按 选择 键移动光标到相应的选项，再按 ＋ 或 - 键可进行相关参数的设置。其中：静置时间 默认值15 min，范围1～15 min（增量Δ＝ 1 min）；间隔时间 默认值5 min，范围1～10 min（增量Δ＝ 1 min）；搅拌时间 默认值10 s， 范围5～90 s（增量Δ＝ 5 s）；停升电压 默认值80 kV，范围10～80 kV（增量Δ＝ 10 kV）。当仪器升压到 停升电压 以后将停止升压，并进入到保持状态。若持续50 s无击穿，仪器将默认当前停升电压为绝缘油击穿电压；打压次数 默认值为6次，可选范围1～6次（增量Δ＝1次）；设置好后按 确认 键返回开始页面，按 开始 键进行测试；杯位选择 按此键进入杯位选择子页面，具体操作见六、操作步骤图解3.的相关内容。7. 对于该机型，每杯多6次的平行测定击穿电压值等参数将自动存储。
绝缘油介电强度测试仪按确认键，微调完毕。第三行为“预置油号”，在此设定试样油号。第四行为“主机控制”选择，是用户选择了网络通讯，安装了软件和接收器的，可以把光标移到“主机控制”项对应的“确认”上，按一下“确认”键，页面转为此页面。即进入“主机控制” 页面，此页面接收化验室计算机信息，并将试验结果送回计算机。正在等待主机控制第五行为日历时钟显示，如要修改时钟，可将光标移到欲修改的数据处，用上下键调整数据到期望值后按确认键即可。3、油样测定页：90．0组 确认第二组 确认第三组 确认2000年00月00日00：00当油样温度达到设定温度后，仪器自动进入“油样测定”页，该页首先显示“组”、“第二组”、“第三组”提示，此时仪器等待键盘输入指令，如开始做组，只要将光标移到“组”项，按“确认”键，仪器会自动打印结果，屏幕上也会显示油样结果数据，每做完一个结果都会提示正在放电，需要放电完了（正在放电的字样消失），才可做下一次试验。七、仪器操作1、打开外包装箱，小心拆除填充泡沫，避免磕碰、损伤箱内仪器。按装箱单核对箱内配备件，并将其妥善存放。将仪器从箱内取出，放在试验台上，并泡沫屑等杂物。试验台电源要配备带地线的220V交流电源插座，必须保证电源接地良好。
天正华意电气设备(芜湖市分公司)经销批发的 手持直流电阻测试仪在消费者当中享有较高的位置，公司与多家零售商和代理商建立了长期稳定的关系。公司经销 手持直流电阻测试仪价格合理。天正华意电气设备(芜湖市分公司)实力雄厚，重信用、守合同、保障产品质量，以多品种经营特色和薄利多销的原则，获得了广大客户的信任。 以先进的性能，可靠的质量，优质的服务将是您的z u i佳选择。公司遵循现代企业经营管理的理念，持续进行技术革新和新产品开发。因为我们专业，更因为我们努力，所以用户放心，更满意。全体员工热切期待着您们的光临与合作，共同发展。
绝缘油介电强度测试仪报警设置在设置主界面按动“”键到报警设置图标，按动“”键进入报警设置界面。按动“”键切换标准、报警等级、报警信号、灯光报警；按动“”键对选中项进行设置。以GJB420B为例：按动“”键，选中标准项，按动“”键选中GJB420B。按动“”键选中报警等级，“＞”（表示污染度等级大于该级别时报警） 动“”键，开始进行测试如右图，按动“”键结束当前测试。测试完成后，按动“”键对测试结果进行存储，按动“”键查看数据详情。测试完成界面按动“”键进入测试数据查看界面。按动“”键查看其他标准的测试数据；按动“”键查看测试数据；按动“”键返回到测试完成界面。七、测试7.1 测试前准备7.1.1 离线测试1. 接通仪器电源并预热10分钟。2. 将液样置于超声波清洗器槽内，沐震至少1min，使聚结成块的粒子分散。3. 剧烈摇晃液样1-5min。4. 将液样再次置于超声波清洗器槽内沐震，直至成层的气泡上升至液样表面。5. 将仪器进液口管路接入样品瓶中，排液口接入废液瓶中。6. 开始测试。7.1.2 在线测试1. 接通仪器电源并预热10分钟。2. 将仪器进、出液口管路接入到待测系统，调节压力调节阀，使待测系统接口压力符合仪器要求。3. 将待测系统接口阀门打开，使被测油液通过仪器，进行管路冲洗（冲洗体积应不小于100mL）。7.2 测试1.对测试体积、测试次数、测试流速、测试间隔、报警设置等参数进行设置（参见6.2设置）。2.参数设置完成后，返回测试主界面，切换需要测试的类型。
