以下是我们上传的接地导通测试仪三相交直流指示仪表检定装置好品质售后无忧视频，视频介绍比图文介绍更直观一些，您可以点击观看。
以下是:接地导通测试仪三相交直流指示仪表检定装置好品质售后无忧的图文介绍
天正华意电气设备(威海市分公司)以先进雄厚的技术力量，不断开发新 手持直流电阻测试仪产品，大大有效的改善了 手持直流电阻测试仪的生产效率。“高技术、高品质、优质的售后服务。”是公司的宗旨。它将为广大客户提供的 手持直流电阻测试仪产品与服务。

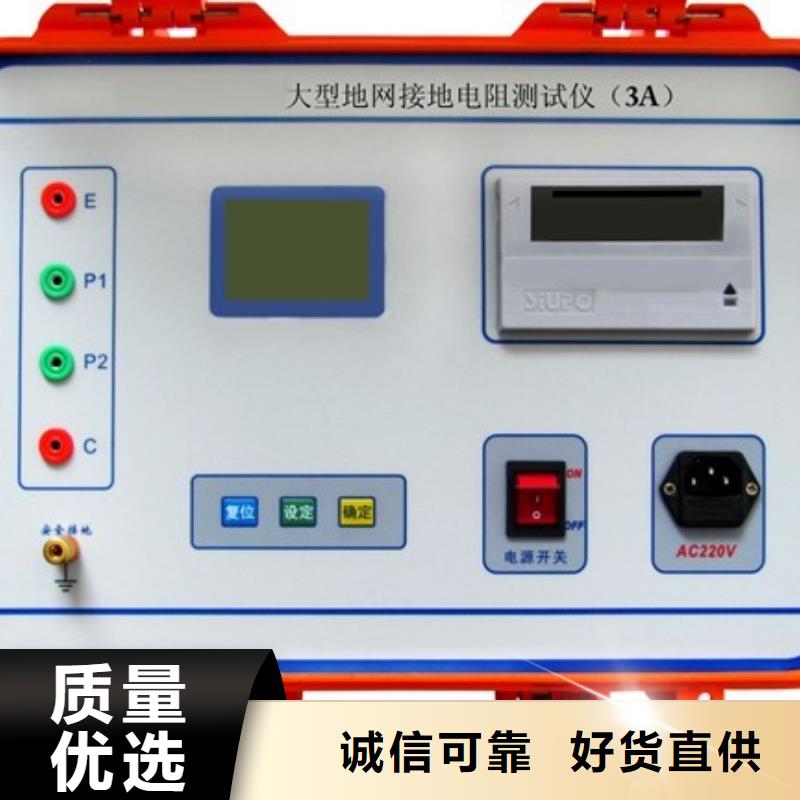

接地导通测试仪大地网电阻测量仪仪器概述目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘性试验规程规定：工频大电流法的试验电流不得小于30安培。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题 。大型地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。本仪器适用于测试各类接地装置的工频接地阻抗、接地电阻、辅助机等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流10A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
接地导通测试仪现以被测短路接地线实例具体说明按键操作。导线长度 ：5.3米导线截面积：70 mm2选择电流：30A按要求接好测试线，插上电源线，打开电源开关，等进入选择界面后，按“选择键”选择30A电流，按“确认键”确认并进入导线长度修改，当按选择键后位反显示，按选择键进行更改，每按一次“选择键”该位数值增1（如果大于9时，显示“.”,再选择变为“0”继续循环） ，当变为5之后，按“确认键”确认，第二位反显，同样的方法按“选择键” 选择，当变为“.”后按“确认键”确认，第三位反显。选择“3”后按“确认键”确认，第四位反显，选择“0”后确认，第五位反显，同样选择“0”后确认，此时变为全部反显，如果输入不正确的，可按选择键重新输入，否则按确认键进入“线截面积”选项，按“选择键”进行选择，选中“70 mm2”后按确认键进入“测试”选项，按确认键仪器开始测试，出现如下图界面：正在充电请稍候…图四电流达到设定值并且稳定后，屏幕显示如图五。I＝30.00A正在测试请稍候…图五几秒钟后，屏幕显示测试结果，如图六。I ＝ 30.02ARL＝100.2uΩRV＝18.90uΩ/mRO＝280.0uΩ/m图六屏幕中各项代表的含义：I：仪器实际输出电流值为30.02A；RL：被测导线为5.3米的总阻值。Rv: 被测导线平均每米电阻值。Ro：截面积为70m㎡的被测导线平均每米参考阻值。当Rv≤Ro：可以判断出所测导线符合要求，产品合格，否则产品不合格，本判断结果只能针对部分铜质材料接地线，不能全部以此做为判断依据。
