我们为您准备了互感器综合测试仪高压开关特性校准装置匠心工艺产品的全新视频介绍,视频中的每一帧,都是产品的真实写照


以下是:互感器综合测试仪高压开关特性校准装置匠心工艺的图文介绍

天正华意电气设备(南京市分公司)一直坚持人才和 手持直流电阻测试仪产品并重的原则,吸纳了具有经验丰富的 手持直流电阻测试仪工程技术人员和专业管理人才,严管理、高技术、先进的 手持直流电阻测试仪生产设备及完善的检测手段 ,生产高品质的 手持直流电阻测试仪产品,提供优质的售后服务。




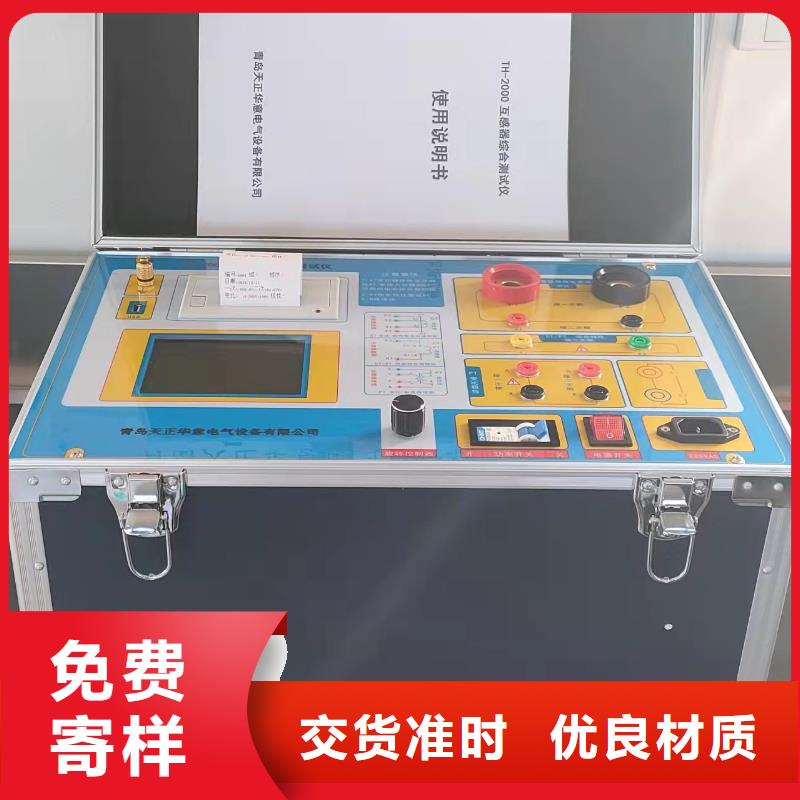

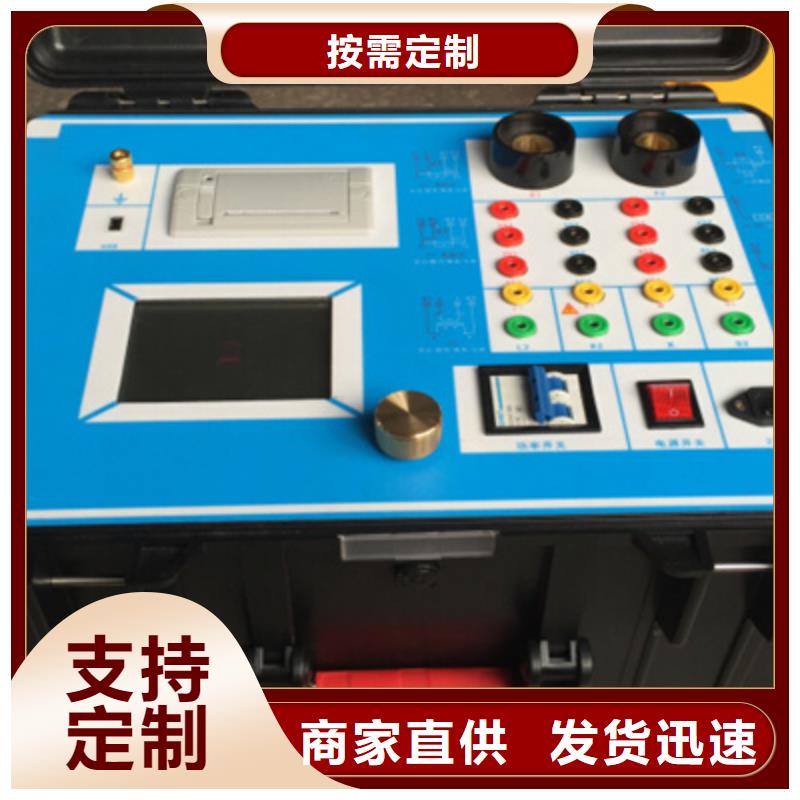

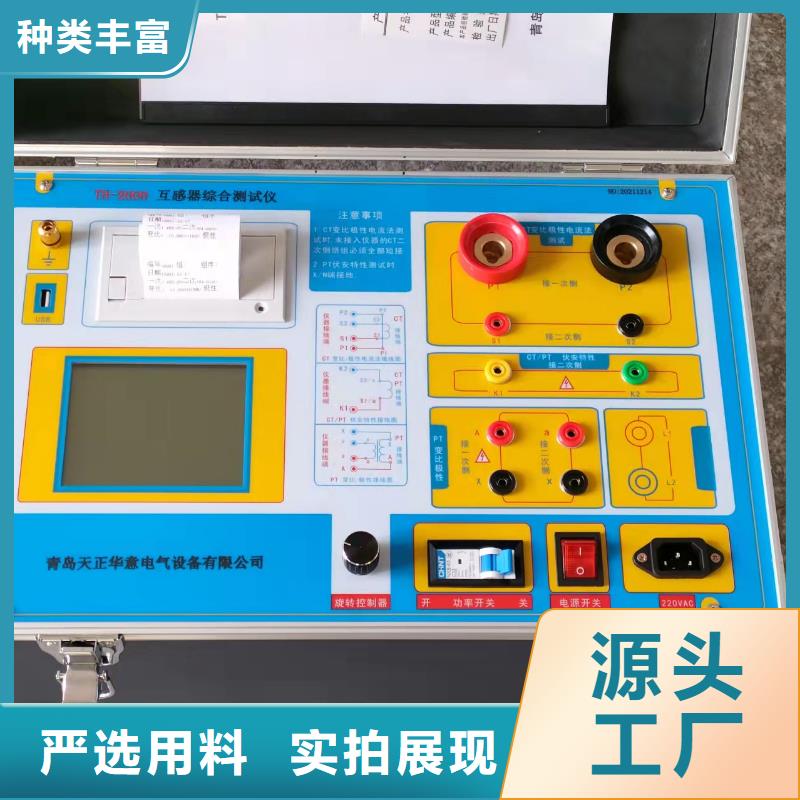

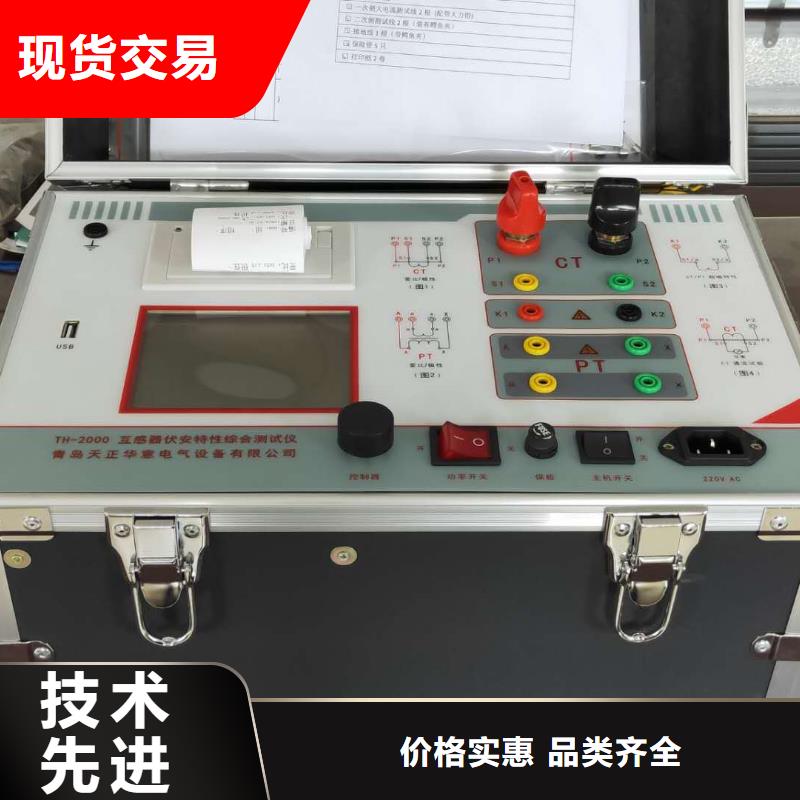

互感器综合测试仪仪器本身的同色端子为同相端,即P1接CT的P1,S1接CT的S1时,极性的测试结果为减极性。图6,CT电流法变比极性测试界面 2:电压法变比极性测试。1)参数设置: 在CT主界面中,选择“变比极性”后,进入测试界面见图7,设置 二次侧额定电流: 1A或5A。2)试验: CT一次侧接L1、L2,CT二次侧接K1、K2,不检测的二次绕组不用短接,设置二次侧额定电流及编号后,合上功率开关,选择“开始”选项,试验即开始。图7,CT电压法变比极性测试界面8.4、CT二次回路试验 1)参数设置:在CT主界面中,选择“二次回路”后,进入测试界面(图8),设置好设定电流值:0~600A。2)试验: CT一次侧接P1、P2,CT二次侧接二次负载。设置好通流电流后,合上功率开关,点击“开始”选项,,试验即开始,电流保持时间以进度条显示(0~200A:保持5分钟;大于200A~300A:保持1分钟;大于300A:保持3秒钟)。图8、CT二次回路测试界面 8.5、CT交流耐压试验1)参数设置: 在CT主界面中,选择“交流耐压”后,进入测试界面(图9),设置好设定电压值:0~3000V。2)实验:被测CT二次侧短接与测试仪电压输出口K2连接,电压输出口另一端K1连接互感器外壳。检查接线完成后,合上功率开关,选择 “开始”选项,按下即开始升压,电压保持时间默认为1分钟,测试过程中,仪器内部对互感器二次绕组与外壳之间的漏电流实时检测,如果发现电流迅速增加,将会自动回零,页面会显示“不合格”。图9,CT交流耐压测试界面 9.PT测试9.1、PT励磁特性测试1)、参数设置在PT测试主界面中,选择进入“伏安特性”试验界面(如图10),励磁电流(0~20A):输出电流为仪器输出的设置电流,如果试验中电流达到设定值,将会自动停止升流。通常1A即可测试出拐点值。励磁电压:100V、100/√3、100/3、150V、220V。2)、试验:测试仪的为电压输出端,试验时将K1、K2分别接互感器的a、x ,电压互感器的一次绕组的零位端接地。检查接线无误后,合上功率开关,选择“开始” 选项后,即开始测试。




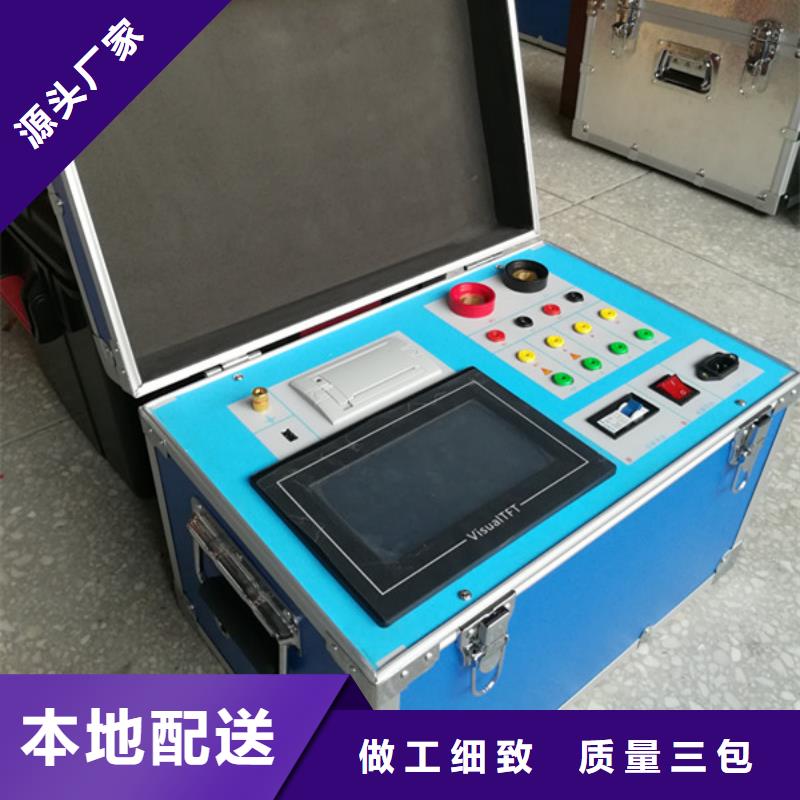

互感器综合测试仪高压开关特性校准装置匠心工艺



互感器综合测试仪以“E”为开头的数据为角差比差结果数据,以“T”为开头的数据为暂态结果数据。11.6 载入数据结束后,选择“确定”出现图40界面,在此界面右上方设置相应参数后,选择“生成误差曲线”则完成所有试验结果的载入。11.7 载入全部完成后,可根据需要选择“保存”或打印结果数据。11.8 选择“保存”选项,则以WORD的形式显示结果如图41。11.9 如需继续加载试验结果数据,请先上次载入的数据。图38图39图40图41附 录 附录一、 “校准”测试方法(以CT为例)图42,校准测试主界面图43,电压校准接线图图44,电流校准接线图1)参数设置: 进入CT“励磁”测试界面后,选择进入“校准”试验界面(如图42),设定好励磁电流值:0.1A ~ 5A;励磁电压值:1V~2500V。2)开始: 电压校准试验参照图43进行接线;设置好被测电压后,合上功率开关,选择 “开始”选项,按下控制器,试验即开始,试验到达设定值后将保持输出电压/电流值用于检测,检测完毕后,按下控制器,试验返回图42界面。电流校准试验参照图44进行接线,电压设定值略高于【电流设定值(A)*负载(Ω)】,设置好被测电流/电压值后,合上功率开关,选择 “开始”选项,按下控制器,试验即开始,试验到达设定值后将保持输出电流/电压值用于检测,检测完毕后,按下控制器,试验返回图42界面。附录二、售后服务承诺 ,本产品保修一年,终身维护。




互感器综合测试仪额定二次 :CT的二次侧额定电流ALF :准确限值系数,如:被测CT铭牌为“5P10”,“10”即为限制系数。5% :自动计算出5%误差曲线数据并显示误差曲线。10% :自动计算出10%误差曲线数据并显示误差曲线。误差曲线界面中有三个选项:打印 :可打印出误差曲线图及数据;数据 :可显示出误差曲线相关数据,查看方式同伏安特性数据。退出 :可返回上一层菜单。图10,打印设置界面 图11,退磁界面2、退磁试验 1)参数设置: 在CT主界面中,选择“退磁”后,进入测试界面见图11,设置 二次侧额定电流: 1A或5A。2)试验: 接线图见(图5),测试仪的K1、K2为电压输出端,试验时将K1、K2分别接互感器的S1、S2(互感器的所有端子的连线都应断开)。检查接线无误后,合上功率开关,选择“开始”选项,即开始退磁。 退磁过程中光标在“开始”选项上不停闪烁,直至试验完毕,装置会自动停止,界面提示“退磁完毕”。3、CT变比极性试验 1)参数设置: 在CT主界面中,选择“变比极性”后,进入测试界面见图12,设置一次侧测试电流: 0 ~600A,测试仪P1、P2端子输出的电流; 二次侧额定电流: 1A或5A。2)试验: 接线图见图13,CT一次侧接P1、P2,CT二次侧接S1、S2,不检测的二次绕组要短接,设置二次侧额定电流及编号后,合上功率开关,选择“开始”选项,按下控制器,试验即开始。试验过程中光标在“开始”选项上不停闪烁,直至试验完毕退出自动测试界面,或按下控制器人为中止试验,装置测试完毕后会自动停止试验,试验完成后,即显示变比极性测试结果。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。仪器本身的同色端子为同相端,即P1接CT的P1,S1接CT的S1时,极性的测试结果为减极性。
点击查看天正华意电气设备(南京市分公司)的【产品相册库】以及我们的【产品视频库】
