一分钟的时间，对于了解我们的【互感器综合测试仪配电终端测试仪专业信赖厂家】产品来说足够了。从产品的外观到内在，从功能到性能，视频将为您展现产品的每一个细节和特性。

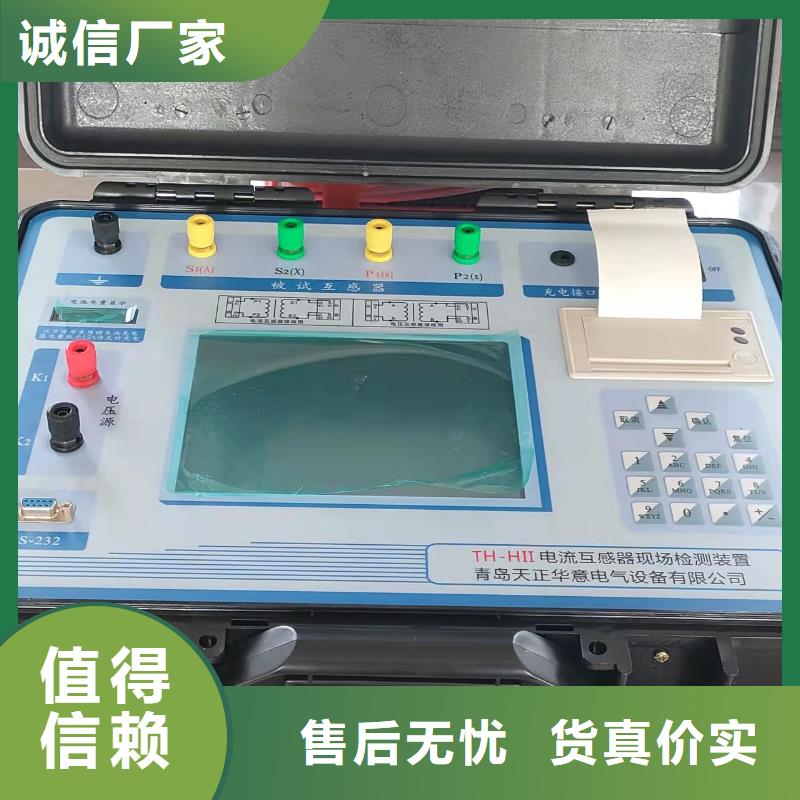

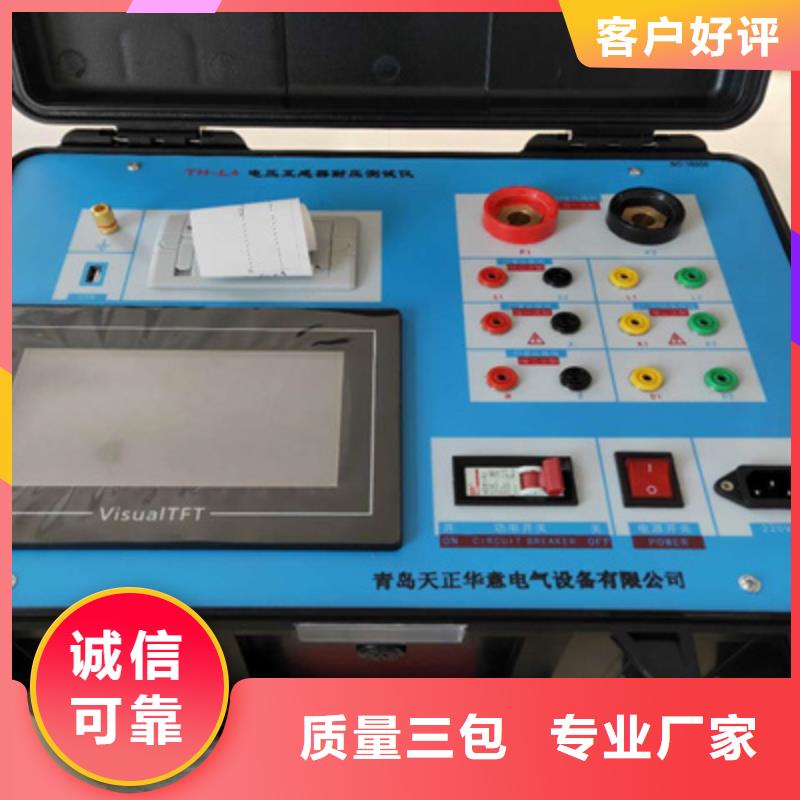

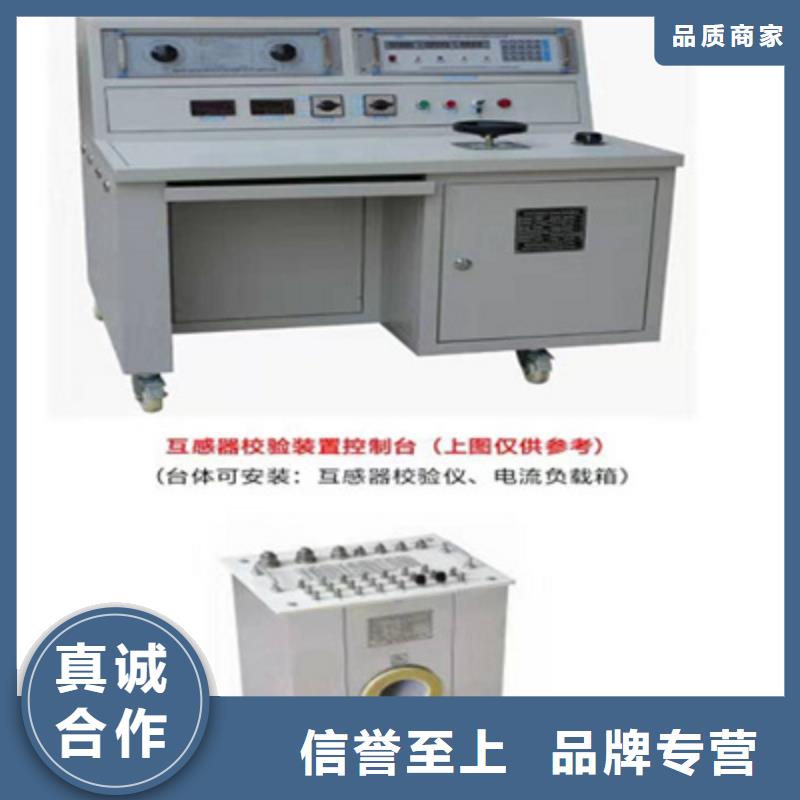

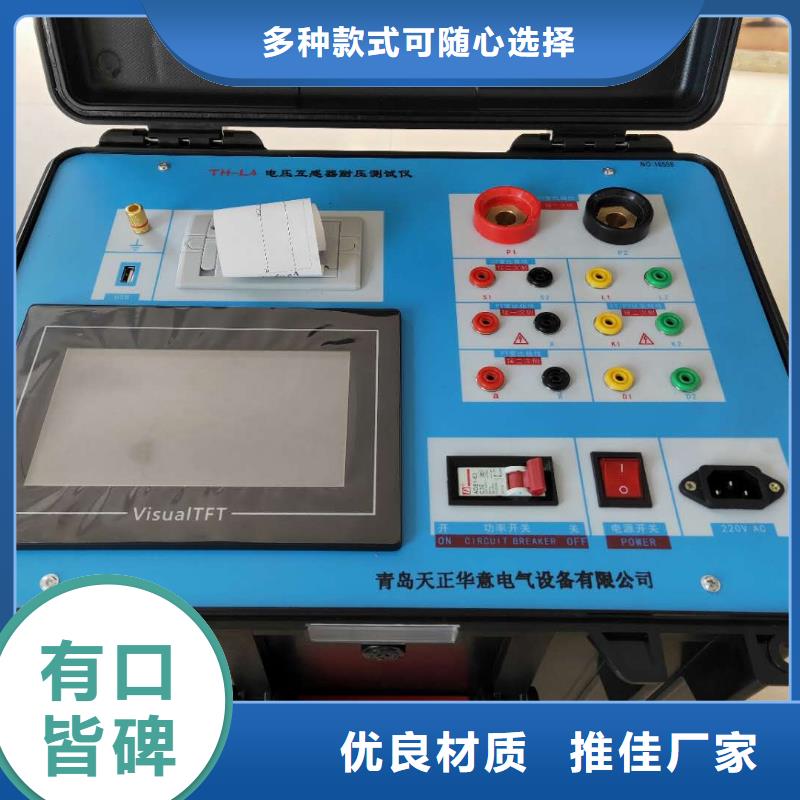

以下是:【互感器综合测试仪配电终端测试仪专业信赖厂家】的图文介绍
天正华意电气设备(黑龙江省分公司)承诺：将继续以市场为导向，以科技为依托，逐步更新现有 手持直流电阻测试仪生产设备以 手持直流电阻测试仪产品品质，不断引进高级管理人才和技术人才以提高企业的管理能力和技术水平，使企业在市场经济的浪潮中创造更辉煌的业绩。

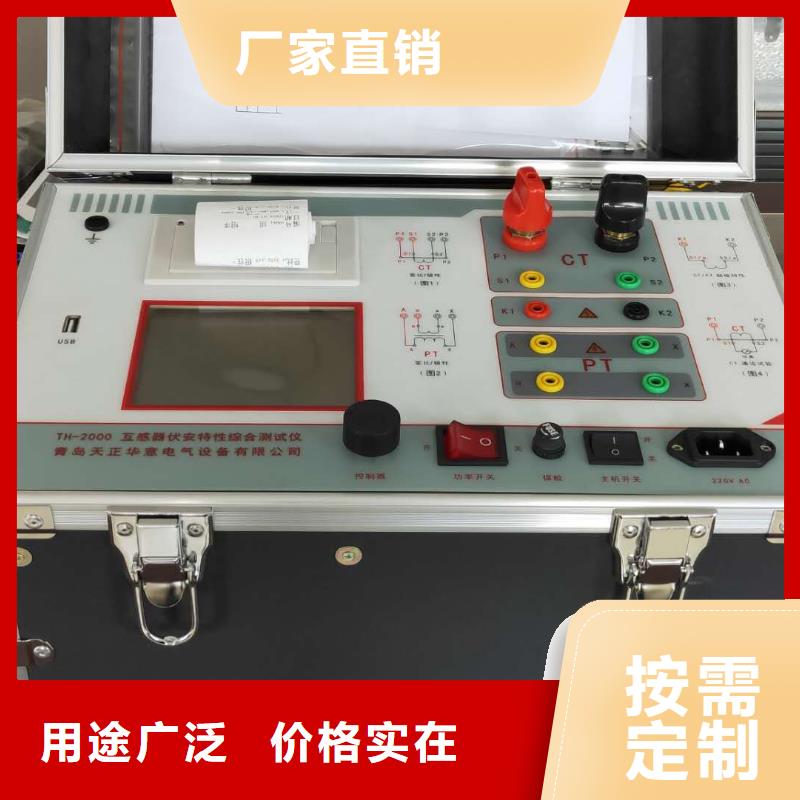

互感器综合测试仪退磁过程中时，光标在“开始”选项上，并不停闪烁，当测试仪检测完毕后，，装置退磁会自动停止，界面提示“退磁完毕”。3、PT变比极性试验 1）参数设置：测试界面见图28。一次：0～1000V。二次：100V、100/√3、100/3、150V、220V。2）开始试验： 参照图29进行接线，PT一次侧接A、X，PT二次侧接a、x。设置二次侧额定电压及编号后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始。试验过程中光标在“开始”选项上不停闪烁，直至试验完毕退出测试界面，或按下控制器人为中止试验，试验完成后，即显示变比极性测试结果。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。仪器本身的同色端子为同相端，即A接PT的A，X接PT的X时，极性的测试结果为减极性。 图28，PT变比极性测试界面 PT变比极性（角差比差）接线图4、PT角差比差试验1）参数设置：在PT测试主界面中，选择进入“角差比差”试验界面（如图30），（注：应参照互感器铭牌上的实际额定变比值设定）额定一次： 3～500KV额定二次： 100V、100/√3、100/3、150V、220V额定负荷：互感器容量。实际负荷：根据额定负载的设定，可自动计算满载与轻载两种状态值（轻载为满载的25％）。2）试验：参照图29进行接线，PT一次侧接A、X，CT二次侧接a、x。设置参数后，旋转控制器将光标移动至“开始”选项，按下控制器，试验即开始。
互感器综合测试仪导纳参数此项为仪器系统内部参数，出厂已设置好，操作人员不能任意改动。3）手动测量点击选择额定一次值，输入手动升压值（＜＝4000V），点击升压，等待升压结束后，显示被测互感器的比差，角差，Uo,Ux值。（注：手动测量的负荷为0）注：系统密码出厂时为4）系统参数此项为仪器系统内部参数，出厂已设置好，操作人员不能任意改动。4、系统误差修正进入“系统设置”界面，点击“导纳参数”，输入密码（）。“同相分量”修正测试结果的“比差”，“正交分量”修正测试结果的“角差”。如果“同相分量”输入0.2，“正交分量”输入2，然后点击“更新”，则测试结果的额定和下限负荷的比差都会加上0.2％，角差都会加上2分。如何输入为负值，则为减。5、误差数据界面可以对保存的误差数据进行查询：第五章仪器的维护一、 保养仪器应保存于清洁干燥的环境中，温度在0℃～40℃，湿度小于80％；不要放置在阳光下暴晒。二、保修事项自售出日起，仪器保修两年，终身维护。三、 仪器升级一、通过网线连接电脑和开发板用网线连接电脑和开发板修改电脑IP，如下图（连通开发板和电脑，即保证电脑和开发板在同一网段）
互感器综合测试仪以“E”为开头的数据为角差比差结果数据，以“T”为开头的数据为暂态结果数据。11.6 载入数据结束后，选择“确定”出现图40界面，在此界面右上方设置相应参数后，选择“生成误差曲线”则完成所有试验结果的载入。11.7 载入全部完成后，可根据需要选择“保存”或打印结果数据。11.8 选择“保存”选项，则以WORD的形式显示结果如图41。11.9 如需继续加载试验结果数据，请先上次载入的数据。图38图39图40图41附 录 附录一、 “校准”测试方法（以CT为例）图42，校准测试主界面图43，电压校准接线图图44，电流校准接线图1）参数设置： 进入CT“励磁”测试界面后，选择进入“校准”试验界面（如图42），设定好励磁电流值：0.1A ～ 5A；励磁电压值：1V～2500V。2）开始： 电压校准试验参照图43进行接线；设置好被测电压后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电压/电流值用于检测，检测完毕后，按下控制器，试验返回图42界面。电流校准试验参照图44进行接线，电压设定值略高于【电流设定值（A）＊负载（Ω）】，设置好被测电流/电压值后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电流/电压值用于检测，检测完毕后，按下控制器，试验返回图42界面。附录二、售后服务承诺 ，本产品保修一年，终身维护。
