以下是:【蓄电池充放电测试仪直流电阻测试仪细节严格凸显品质】的图文介绍

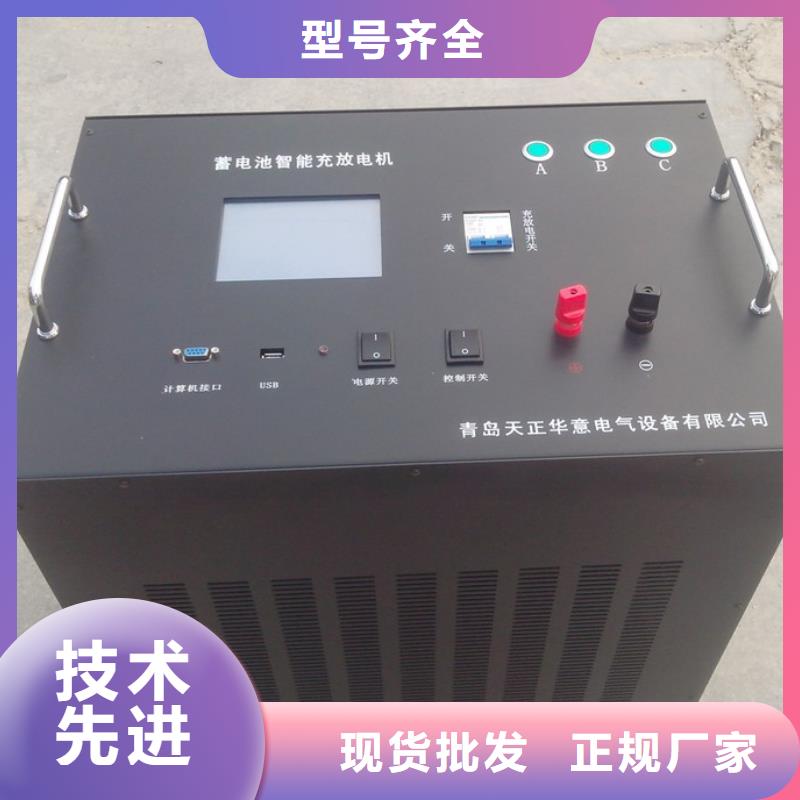

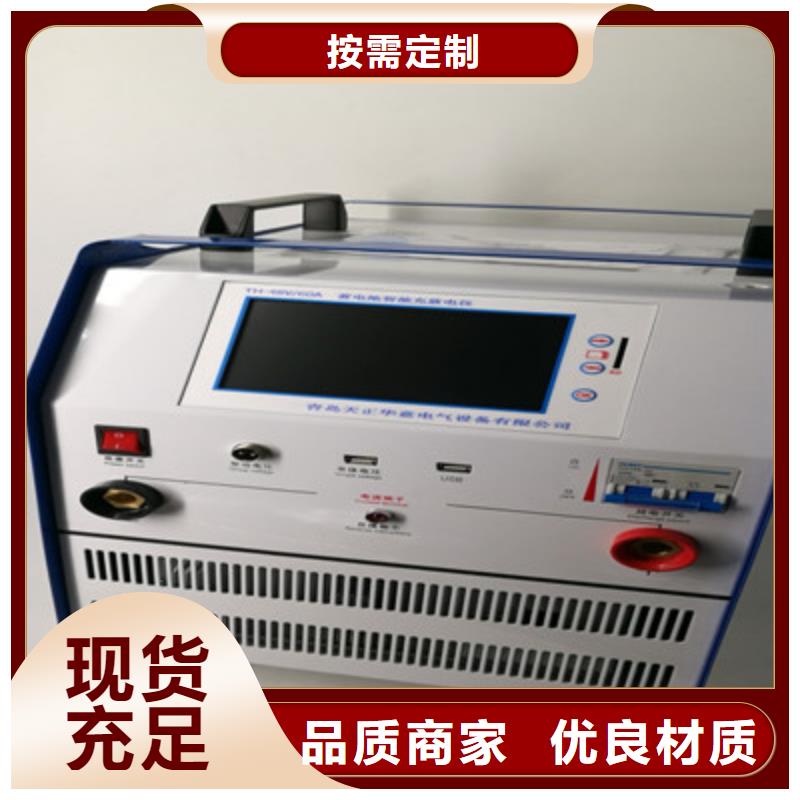

蓄电池充放电测试仪技术参数产品型号TH-220/08充放电检测方式蓄电池脱离系统放电电流0~80A放电电流精度（分辨率0.1A精度1A）充电电流0~80A充电电流精度（分辨率0.1A精度1A）放电总电压180~280V放电压精度（分辨率10mV精度0.1V）充电总电压190~300V充电电压精度（分辨率10mV精度0.1V）充放电单体电压0.500V~16.00V（分辨率1mV精度10mV）充放电时间0~99小时59分单体电池数根据实际情况配置（可关闭单体电压监测功能）冷却方式强制风冷式放电负载合金电阻能,（性佳显示方式7寸彩色触摸液晶显示器供应电源AC:220V/380V搬运方式双手提把设计警报产生及措施测试线极性接反；测试放电电流超过或低于设定值；电压高于或低于设定值；温度异常；风扇故障等。仪表能自动报警并停止放电显示及打印项目放电电压、放电电流、放电时间、放电容量等设定及实测项目的动态资料显示及打印
蓄电池充放电测试仪单体模块连接步骤：步：确定整个电池组需要使用单体模块数量。?模块数量＝整个电池组节数÷一个单体模块所能监测节数，未整除的，模块数量需要加1.?举例：如电池组电池节数节，配置的单体模块所能监测6节，110÷6＝18.33个，未整除，所以需要使用的模块数量＝19个。第二步：连接单体模块与电池的连线。（单体模块从1号模块开始）?单体模块与单体电池连接，请用户按照对应的电池编号进行采集连接！先采集线与电池的连接，后给模块供电。?电压采集线与电池接线顺序为：以电池组正极为接线起始端，从电池组负极开始按照“红、绿01、绿02......绿05、绿06、黑”依次接线。使用多个单体模块时，按单体模块编号，从前到后，单体模块所有采集线全部连接上，一个模块多余的采集线，不用连接，也可一起短接到电池负极（供电电源：压差±8V以上）。6节及以上电池模块接线图电池不足6节模块接线图注意：此模块由于从内部取取，小可监测电池数据为4节，取电线分别为0号和4号线，接线过程中不可接错和接反，否则有可能烧坏模块。?单体模块的供电电源，单体模块的供电电压压差是8V以上,由红、黑电源线单独供电，将红黑电源线接到压差±8V以上电源上，注意红正黑负不要接反。电源取电方法，假如当前测量的电池组的单体电压是2V，通过4节电池取电；单体电压是6V，通过2节电池取电；单体电压是12V，通过1节电池取电。注意，每个单体模块都需要供电。?单体模块供电后，对应模块上单体电压指示灯闪烁正常。
蓄电池充放电测试仪：主机接入AC220V电源，合上交流空开开关。第六步：插入电源，主机开机。第七步：进入放电参数设置。第八步：将放电开关拨到合的位置。第九步：点击“确定”开始测试。仪器快速上手流程图3.2 接口及接线说明3.2.1 仪器接口序号功 能序号功 能镀铬把手外部通讯扩展接口7英寸触摸式液晶屏USB数据接口交流输入接口＋设备电源开关电池正极接入口 电池负极接入口 移动万向轮3.2.2 操作显示屏四、功能概述1.具备放电容量测试功能；2.具备放电电压、电流、时间、容量等阀值的设定；3.具备测试数据记录以日期时间保存并显示在历史数据中；4.具备电压、电流、容量、温度实时动态显示； 5.具备充、放电参数预设置，一键启动；6.采用三相交流220V供电方式。7.7英寸液晶触摸显示屏,分辨率1024x600。8.内置存储器（128MB）：支持自动存储测试记录，可查看历史数据情况。9.预留RS485主机接口，电池单节电压采集。（扩展功能，默认不开放）10.预留RS485从机接口，接受远程控制。（扩展功能，默认不开放）11.预留CAN通信接口。（扩展功能，默认不开放）12.预留USB接口，数据转存（定制功能，默认不开放）五、产品操作5.1 产品使用前注意事项1.设备的控制系统使用交流供电，工作中需要保持交流的不间断供电。2.设备工作时需保证良好通风，进风口及出风口1米范围内不可有遮挡。3.设备应在室内使用，保持设备干燥、无腐蚀、无结露、通风良好。5.2 产品接线5.2.1 接线图示 设备连接：将放电电缆线的快速接头插入测试仪的快速插座对接（红正黑负），然后将放电导线另一端分别与电池组两端连接（红正黑负）。
蓄电池充放电测试仪未经本公司许可擅自拆机维修，保修自动失效。附录1：蓄电池组容量测试仪后台软件操作说明（一）后台软件功能1、USB数据的读取、显示及保存；2、测试报表生成；（二）后台软件安装及操作1、双击电池数据分析软件安装包根据提示选择安装路径自动安装。2、运行前台软件，如图2.1所示：图2.1（三）U盘数据的读取、显示与保存放电过程中，放电数据可保存在仪表内存中，放电结束后，可通过U盘将放电数据导入电脑进行分析；1、确定数据在电脑中的存放位置；2、双击“选择测试文件”弹出对话框；如图3.1所示图3.13、选择需要解析的数据“打开”， 界面上就会显示各种的放电参数曲线，如图3.2所示：图3.2（四）测试报表生成1，点击标题栏图标，如图4.1所示图4.12，点击下拉菜单“导出报表”图4.23，弹出对话框，命名文件名称及选择文件存储路径后软件自动生成word格式文件图4.3注：请确保您的电脑里装有OFFICE办公软件。附录2：铅酸蓄电池放电系数对应表放电率额定容量的百分比额定容量的电流百分比终止电压10h放电率10％1.8V9h放电率97.4％10.8％8h放电率94.4％11.4％7h放电率93％12.4％6h放电率91.7％13.3％5h放电率87.6％14.6％4h放电率80％20％3h放电率75％25％2h放电率61.1％30.55％1h放电率55％51.4％1.75V0.5h放电率45％70％1.7V附录3：常见仪器及接线故障排查方法序 号故障现象排查方式1某个模块单体电压全部为0检查确认无线模块接线方式2每个无线模块前三个单体电压为0 。
