无论您是初次接触还是已经熟悉，我们的瓦斯继电器校验仪手持式光数字测试仪产品优良产品视频将为您带来全新的视觉体验，让您对产品有更深入的了解。
以下是:瓦斯继电器校验仪手持式光数字测试仪产品优良的图文介绍

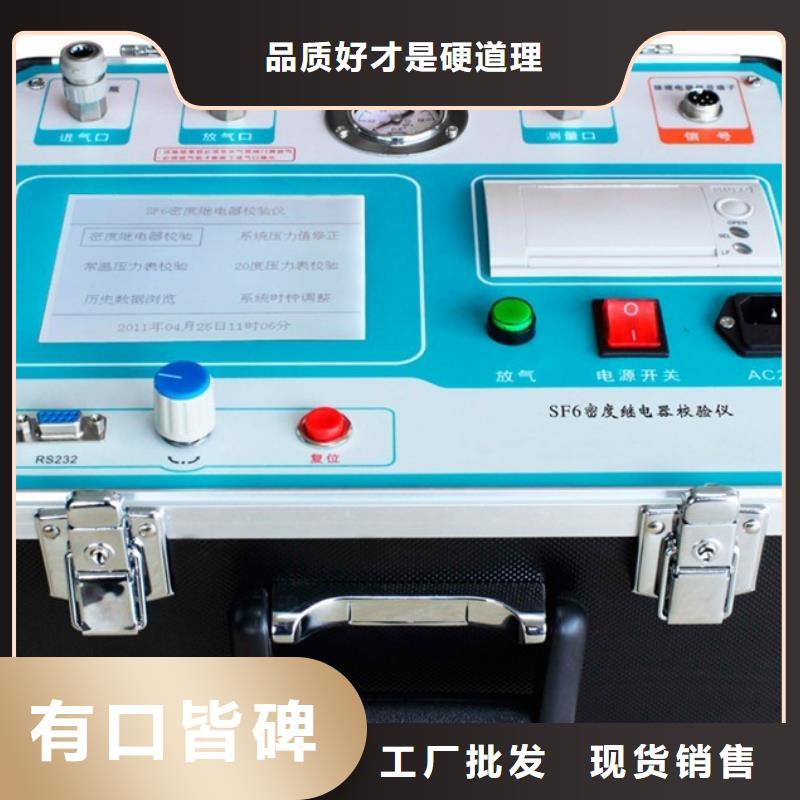

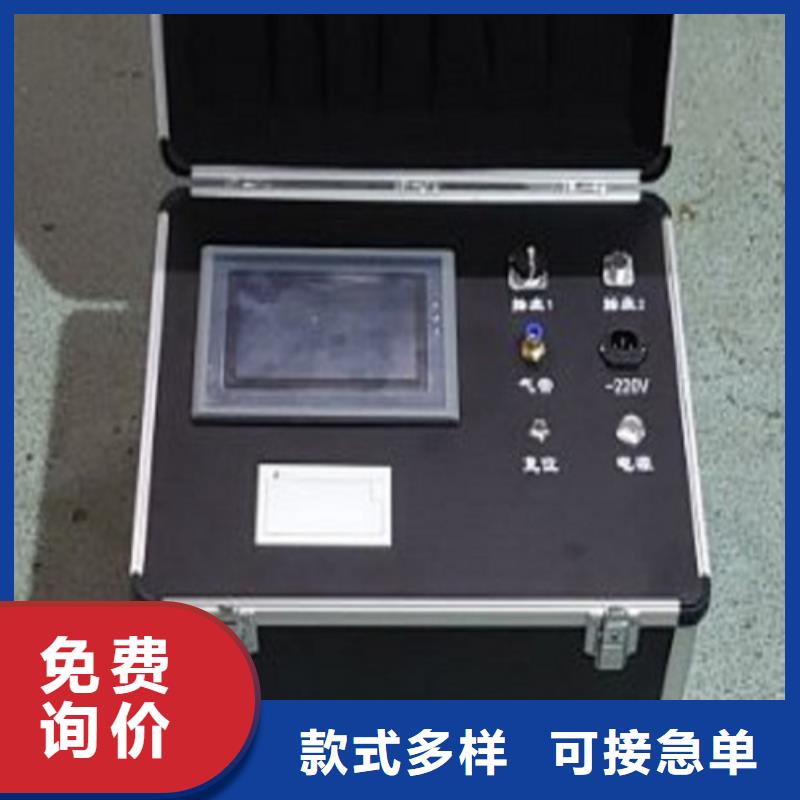

瓦斯继电器校验仪 感谢您使用本公司 TH-SF6密度继电器校验仪。在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您正确使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试接线柱等均有可能带电， 您在插拔测试线、电源插座时，可能产生电火花，小心电击。为避免触电危险，务必遵照说明书操作！?慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。?要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。—防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。·请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。
瓦斯继电器校验仪在主界面上点击“系统时钟调整”，如图10所示，可以进入系统时钟修正界面，如图11所示。图10图11此时按确定键使相应的数字反显后可以分别对年、月、日、时和分的数值分别进行调整。结束工作1. 关闭气瓶上所有阀门。2. 按面板上的“放气”按钮，放净管路中的残余气体。注：在没有放气情况下严禁拔下进气口插头!!!3. 关闭电源。4. 拔掉气管。5. 拔掉信号线和电源线。七、注意事项1.去现场前带上工具箱，先检查工具箱内小气瓶的氮气气体贮量，带上所有开关用的过渡接头及工具。2. 端子排上对应的报警信号线、闭锁信号线要从端子排上断开，以防其二次回路和其中信号线构成回路，影响测试。3. 被校验的密度继电器不能平躺放置，要立放，否则会造成校验不准确。4. 密度继电器在校验的过程中不能有太大的振动。5.使用气瓶时可按以下提示进行操作。八、保管和运输 1、校验装置属于精密电子产品，应放于温度-30～70℃，相对湿度不超过90％，且空气中不含有足以引起腐蚀的气体。2、校验仪的运输，应避免剧烈振动和撞击，并防止雨雪浸湿。
天正华意电气设备(安庆市分公司)拥有先进的设备，具有较完整的设计、开发、检测和制作 手持直流电阻测试仪的能力。我们会根据你的实际需求为您提供使用的应用，我们用更多的创意为企业发展进行有效工作。此外，在技术层面上，我们还会考虑产品质量、、工艺、美观等因素，尽量为客户降低成本，提高广告效益。 在多年的风雨磨练下公司日渐形成先进的工作理念，管理架构与服务工作，通过增加各部门的精英人才，我们在为不断自我竞争力而努力，有着核心设计人才和专业的施工队伍，以求更完善地为每个客户服务。
瓦斯继电器校验仪该选项用于设置充放气的循环次数。接下来的“温度方式”选择菜单用于选择系统采集温度的方式，有“系统”和“手动”两个选项。“系统”是指由系统自带的传感器感测环境温度；“手动”是指由用户用红外测试密度继电器的内部温度，然后手动输入。温度设置完成后进入“信号接点”选择菜单。该菜单有三个选项，分别是“单信号”，“单闭锁”和“双闭锁”。下面分别对三个选项进行详细说明。单信号：选择单信号时，只能有一个测试信号接入仪器，单报警、单闭锁１和单闭锁２任选其一，由物理连接决定，系统自动识别。单闭锁：选择单闭锁时，系统有两个测试信号接入仪器，其中必须有单报警，而单闭锁１和单闭锁２任选其一，此时系统同时测试两个信号。双闭锁：选择双闭锁时，三个信号必须同时接入系统，此时系统同时测试三个信号。设置完该界面的所有选项后进入主测试界面，如图５所示。图５外界气路均准备好以后，点击“启动”，系统会按前面设定的检测方式自动完成全部检测。如果有问题，系统会显示“器件故障”，此时用户应检查线路和气路的连接是否正确。测试完成后，可以保存和打印测试结果。点击“返回”后系统退出测试主界面。在系统主界面旋转飞梭使光标选择“系统压力值修正”，如图６所示，此时可以进入压力值修正界面，以修正系统的检测误差。由于压力修正值在出厂时已经校好，用户不必再修正，以免影响系统的检测精度。图６在系统主界面旋转飞梭使光标选择“历史数据浏览”，如图７所示，可以浏览原来的测试结果。图７点击“飞梭确定”后进入的界面如图８所示。图８点击“密度继电器校验记录”后可以看到历史数据，如图９所示。

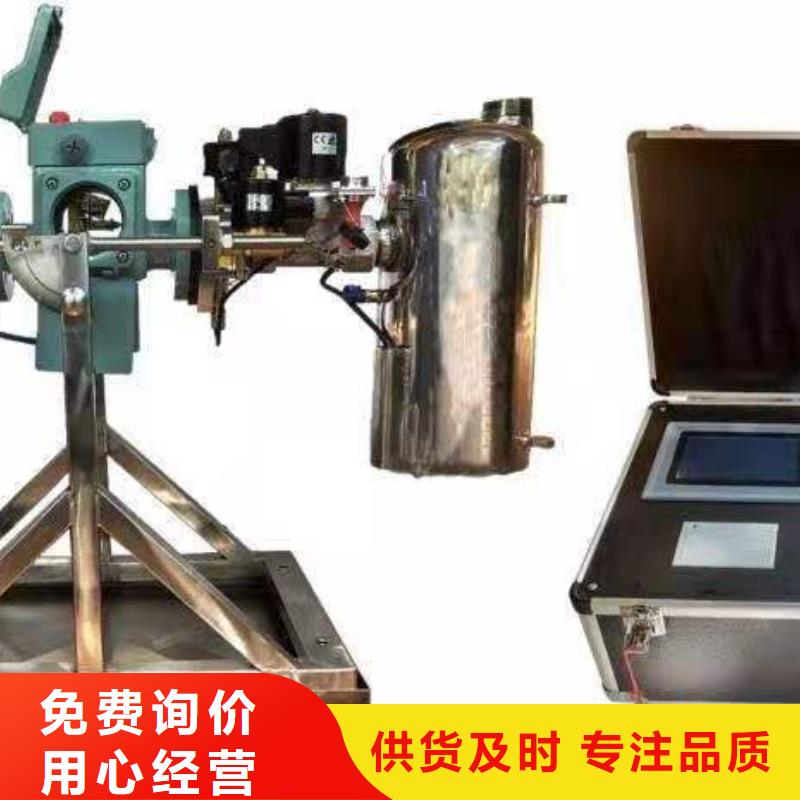

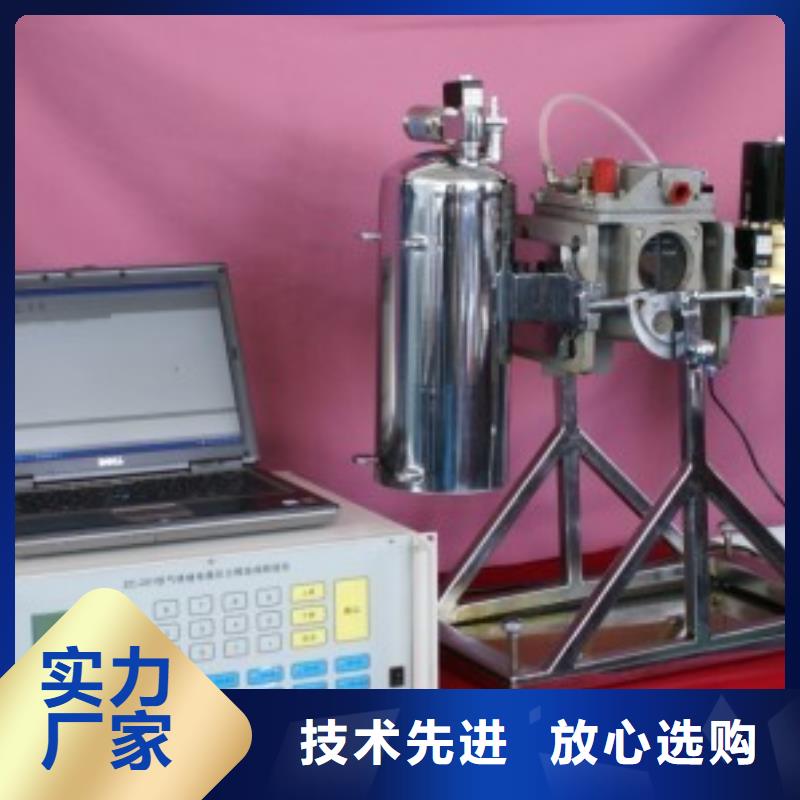

瓦斯继电器校验仪挡板转动应灵活，轴向活动范围为0.3～0.5mm，干簧触点可动片面向磁铁并保持平行，尽可能调节两个触点同时断合。2.8 开口杯的干簧触点应接在动作于“信号”的出现端子上，挡板的两个干簧触点应串接在动作于“跳闸”的回路中，检查接线盒漏水孔是否畅通。3继电器动作可靠性检查3.1 检查动作于跳闸的干簧触点动作可靠性转动挡板至干簧触点刚开始动作处，磁铁面距干簧触点玻璃管面的间隙应保持在2.5～4.0mm范围内。继续转动挡板到终止位置，干簧出带你应可靠吸合，并保持其间隙在0.5～1.0mm范围内，否则应进行调整。3.2检查动作于信号的干簧触点动作可靠性转动开口杯，字干簧触点刚开始动作处至动作终止位置，干簧触点应可靠吸合，并保持其滑行距离不小于1.5mm，否则应进行调整。4继电器特性试验4.1密封性能试验继电器充满变压器油，在常温下加压至0.15MPa、稳压20min后，检查放气阀、波纹管、出线端子、壳体各密封处应无渗漏。降压为零后，取出继电器芯子检查干簧触点应无渗漏痕迹。试验时，探针罩要拧紧，去掉压力后，才能打开罩检查波纹管有无渗漏。4.2 动作于信号的容积整定继电器气体容积整定要求继电器在250～300ml范围内可靠动作，试验时可用调整开口杯另一侧重锤的位置来改变动作容积，重复试验三次，应能可靠动作。4.3 动作于跳闸的流速整定4.3.1 继电器流速整定范围QJ-25型，连接管径25mm,流速范围1.0m/s.QJ-50型，连接管径50mm,流速范围0.6～1.2m/s.QJ-80型，连接管径80mm,流速范围0.7～1.5m/s.4.3.2 继电器动作流速整定值继电器动作流速整定值以连接管内的流速为准，可根据变压器容量、电压等级、冷却方式、连接管径等不同参数按表1数值查得；流速整定值得上限和下限可根据变压器容量、系统短路容量、变压器绝缘及质量等具体情况决定。
