想要更直观地了解盆式橡胶支座【盆式橡胶支座】厂家工艺先进产品的细节和特色?我们为您制作了视频,它将带您进入一个比文字更加鲜活的世界。


以下是:盆式橡胶支座【盆式橡胶支座】厂家工艺先进的图文介绍

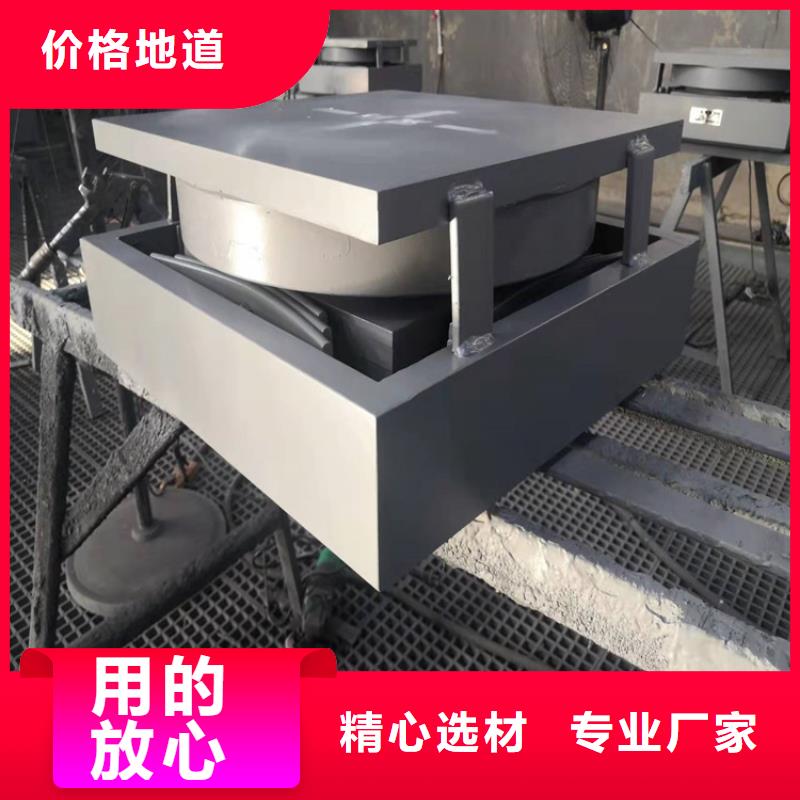

GCPZ固定盆式橡胶支座一般由上支座板组件、耐磨板、活塞、导轨组件、橡胶垫、黄铜密封圈、橡胶密封圈、地盘组件及锚固组件等组成。除预埋钢板可向厂家订货或施工方自行加工外,支座其余各构件均为支座产品的一部分,由厂家配套提供(支座本体、锚棒、锚栓)。若自行加工预埋钢板,应在施工图中提醒施工单位注意锚棒预留孔与锚棒的公差匹配并做好预埋钢板与锚棒的焊接。 GCPZ固定盆式橡胶支座采用精细化设计,对每个型号的每个部件均进行受力分析,确保支座受力且各部件具有同等的度,造价更为经济。支座竖向承载力、水平承载力系数为1.5;支座设计按照交通部相关标准及规范,同时参考铁路系统相关标准及要求,并满足欧洲规范设计标准。支座采用新型锚栓结构,抗剪能力更强;混凝土接触面增设抗磨槽,传力更均匀;支座选用新型防尘圈既保护橡胶垫又保护耐磨板,延长使用寿命;防腐涂装根据不同工程气候环境和防腐年限分别采用不同涂装配套体系,防腐性能可靠,耐久性好。

盆式橡胶支座【盆式橡胶支座】厂家工艺先进



GPZ系列盆式橡胶支座、II型盆式橡胶支座、KZ盆式橡胶支座的安装步骤 (1)盆式支座下面应设置支承垫石,支承垫石混凝土强度等级不宜低于C40。垫石高度应考虑 支座安装、养护和更换的方便。支承垫石及墩顶混凝土应该按JTG D62-2004的局部承压部件要求配置相应的钢筋网。墩台顶面需按锚固套筒规格、数量预留栓孔。预留栓孔的直径和深度大于套筒直径和长度50mm~60mm,中心偏差不应超过10mm。 (2)支座运输到现场后,应该开箱检查支座各部分零件及装箱单,检查合格后再放入包装箱,安装时再开箱。 (3)活动支座在开箱后应该注意对聚四氟乙烯板和不锈钢冷轧钢板的保护,防止划伤或者有赃物附着在乙烯板和冷轧钢板的表面,并且检查5201-2硅脂是否注满。 (4)支座安装时,支承垫石顶面应该凿毛,并用清水冲去垫石上面的杂物,待垫石表面干燥后,在锚固螺栓孔位置以外的支承垫石顶面涂满环氧砂浆调平层,支座就位后、对中并调整水平后,用垫块将支座垫起,用环氧砂浆或强度等级较高的砂浆灌注套筒周围空隙及支座底板四周未填满环氧砂浆的位置,并且将砂浆捣实,完工后应该将支座底板以外溢出的砂浆清理干净,砂浆硬化后再拆去支座垫块。 (5)有纵坡的桥梁,在支座顶板长度范围内的桥梁梁底,设计时应该将该部位梁底用预埋钢板调直水平,支座顶板范围内的混凝土应该按JTG D62-2004进行局部承压计算并配置相应的钢筋网。活动支座安装时应该考虑温度的变化。 (6)双向和单项活动支座安装时,要特别注意检查聚四氟乙烯板,聚四氟乙烯板的主要滑移方向应与桥梁顺桥向相一致。 (7)支座中心线应该与主梁中心线重合或平行,单向活动支座安装时,顶板导向块和中间钢板的导向滑调应该保持平行,交叉角度不大于5‘。 (8)在桥梁实行体系转换要切割临时锚固安装时,要采取隔热措施,这样可以避免损坏橡胶板和聚四氟乙烯板。 (9)安装完毕检验合格后,拆除连接构件,安装防尘围板。




瑞诚工程橡胶(昆明市分公司)自成立起便将严谨的工作态度注入公司企业文化中,在 橡胶止水带产品质量上严格把关,不仅要确保服务,还要保证品级优良;在员工培养和管理中,每一位销售工程师都需要经过三个月的培训,并通过 橡胶止水带产品知识、技术能力等重要方面的多项考核后才可以正式上岗;同时设立售后服务专线,对于客诉员工,进行调查审核,一经证实,严肃处理; 我们始终坚持“诚信为本,把客户的需求视为己任”,通过不断地拓展 橡胶止水带渠道,满足客户需求,公司真诚邀请国内各区域用户合作。
