变频串联谐振耐压装置直流电阻测试仪现货齐全售后无忧视频展示，产品更生动！让您亲眼见证其优点和特点，为您的购买决策提供有力支持。
以下是:变频串联谐振耐压装置直流电阻测试仪现货齐全售后无忧的图文介绍

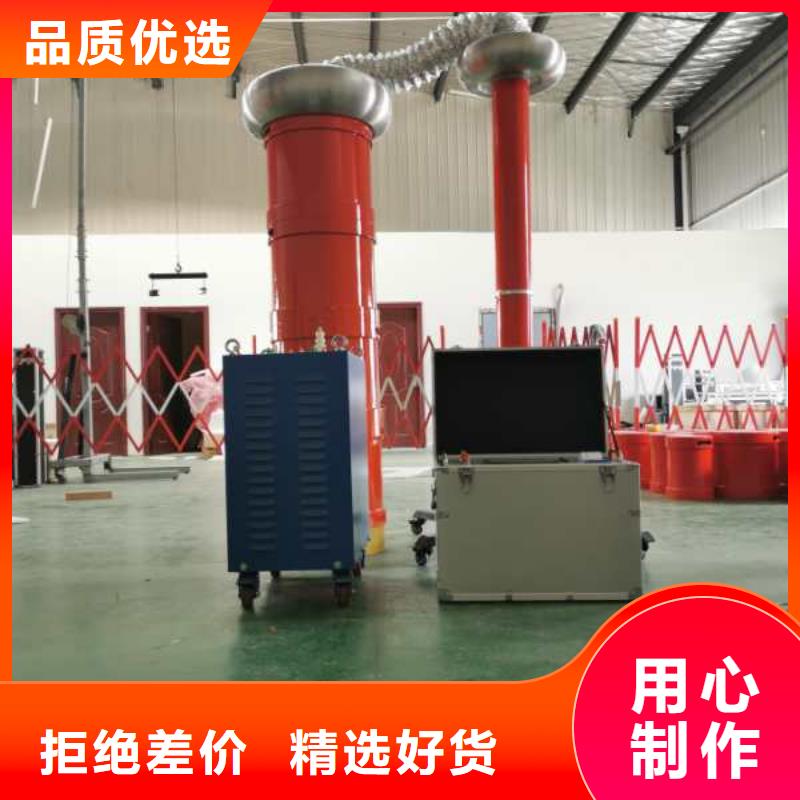

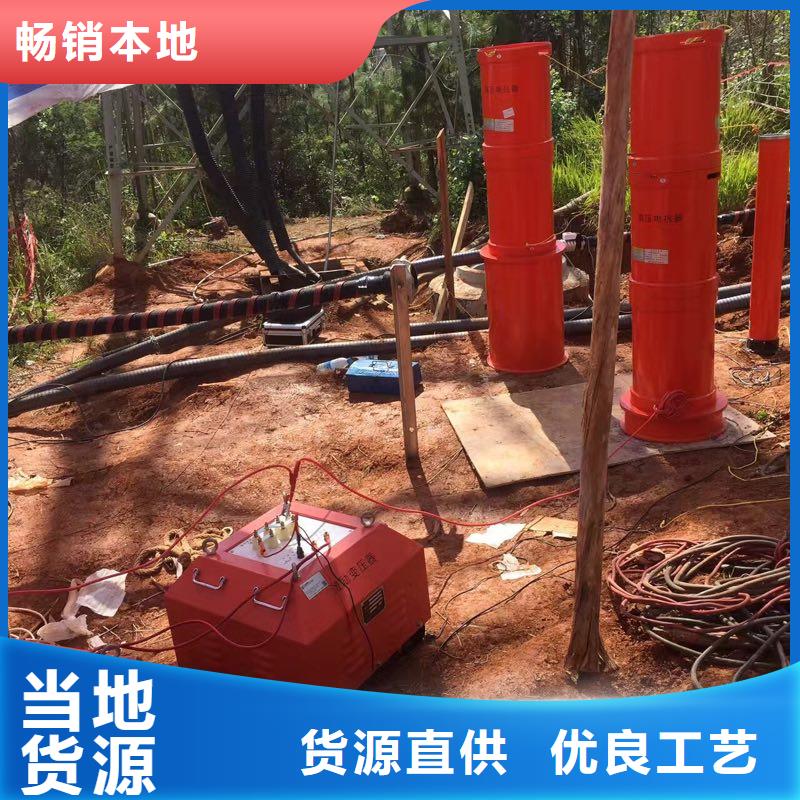

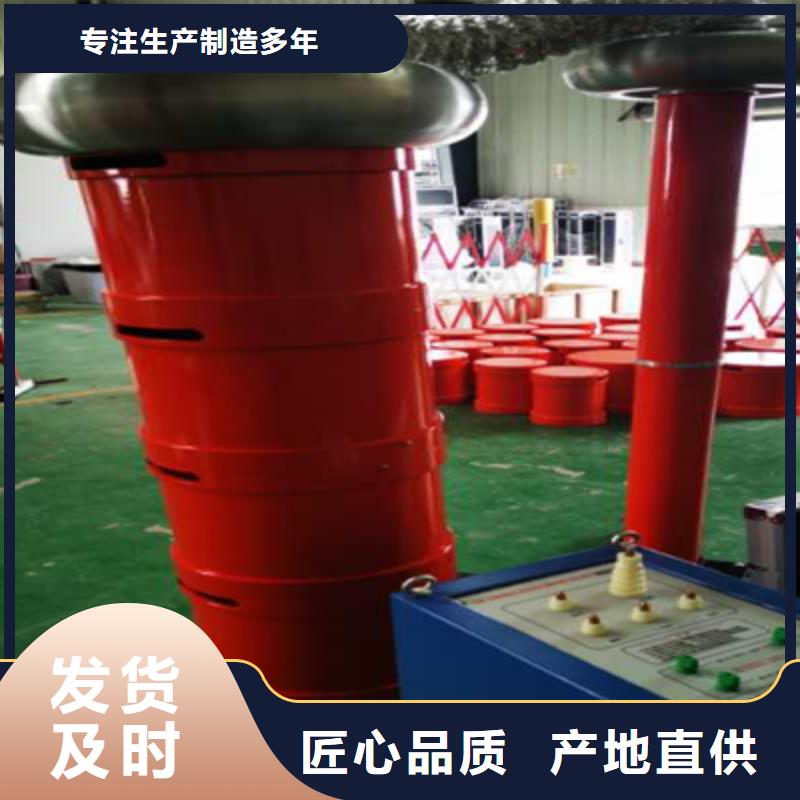

变频串联谐振耐压装置产品简介该仪器主要针对10kV、35kV、110kV、220kV、变电站及线路等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该仪器主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。『我公司调频谐振仪器主要功能及其技术特点』1、仪器具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。2、仪器具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式.3、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。4、仪器自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。5、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
变频串联谐振耐压装置TH--21840kVA/260kV变频串联谐振试验装置一、被试品对象及试验要求1、220kV/2500mm2电缆7.5km的交流耐压试验，电容量≤1.74uF，试验频率30-300Hz，试验电压216kV，试验时间60min。二、工作环境1.环境温度：－100C–500C；2.相对湿度：≤90％RH；3.海拔高度: ≤1000米；三、装置主要技术参数及功能1.额定容量：21840kVA；2.输入电源：三相380V电压，频率为50Hz；3.额定电压：260kV；4.额定电流：74A；5.工作频率：30-300Hz；6.装置输出波形：正弦波7.波形畸变率：输出电压波形畸变率≤1％；8.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；9.温 升：额定负载下连续运行60min后温升≤65K；10.品质因素：装置自身Q≥30(f＝45Hz)；11.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；12.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094 《电力变压器》GB50150-2016 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备性试验规程》 GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量确定设计四节电抗器，则单节电抗器为5460kVA/260kV/21A/48H，装置总容量为21840kVA。1、220kV/2500mm2电缆7.5km的交流耐压试验，电容量≤1.74uF，试验频率30-300Hz，试验电压216kV，试验时间60min。使用电抗器五节并联，则L＝48/4＝12H ，则：试验频率：f＝1/2π√LC＝1/(2×3.14×√12×1.74×10-6)＝34.83Hz试验电流：I＝2πfCU试 ＝2π×34.83×1.74×10-6×216×103＝82.25A。装置容量定为21840kVA/260kV，分四节电抗器，电抗器单节为5460kVA/260kV/21A/48H，使用电抗器串并联能满足上述被试品的试验要求。
变频串联谐振耐压装置变频电源工作原理仪器采用ARM和FPGA高速数字信号处理器，实现整个试验过程的高水平控制，FPGA高速数字信号处理器程实时计算出输出波形，实时改变波形输出，实时测量高压电压值及变频器电源主回路参数，并返回测量参数,运行状态给ARM，实时采样保护信号，快速关闭电源输出及其波形发生器。三、操作说明通电启动程序，正常启动后将进入欢迎界面，见图3：图3 – 仪器启动界面等待两秒钟后进入主菜单操作界面，见图4：图4 – 仪器主菜单按上下移动光标到选择的试验项目上，按“确定”键进入选择项目。1.自动试验：根据设置的试验参数和阶段参数自动完成扫频，升压，耐压等试验阶段。图5 – 试验参数1）．设置试验参数，见图5：试验电压：试验过程中可以达到的电压分压变比：分压变压器的变比激励变比：激励变压器的变比，所设置的变比值与扫频寻找谐振点有关。当在寻找谐振点时，若出现谐振点还未找到仪器突然断开的现象时，即可通过改变激励变压器的变比（增大或减小），来寻找谐振点。过压保护：当高压超过此值时保护，通常不超过试验电压的1.1倍过流保护：当电流超过此值时保护扫频范围：寻找谐振频率的范围，分成20-55,50-145,140-300三段按键上下翻动光标到需要设置的参数上，将旋转鼠标“电压”按下选中该参数的位，再次按下往后移动选中的位置（循环），通过左右调节旋转鼠标“电压”来改变该位参数的值。按“返回”键退回上一级菜单或者按“确定”键进入下一级设置耐压阶段。
天正华意电气设备有限公司(六安分公司)本着守信誉的原则，不断创新，不断完善自己，在与客户长期合作过程中谒诚为客户所想，为客户所需为宗旨!我们公司专业技术人员能快速解答各项技术咨询，应对每个客户的需求，为您选择合适的 手持直流电阻测试仪产品，为你节省不必要的浪费，提供合理，可靠的建议。对 手持直流电阻测试仪产品质量，供货周期等的承诺，提供具体货品方案，提供专业咨询服务，提供切实的解决方案。

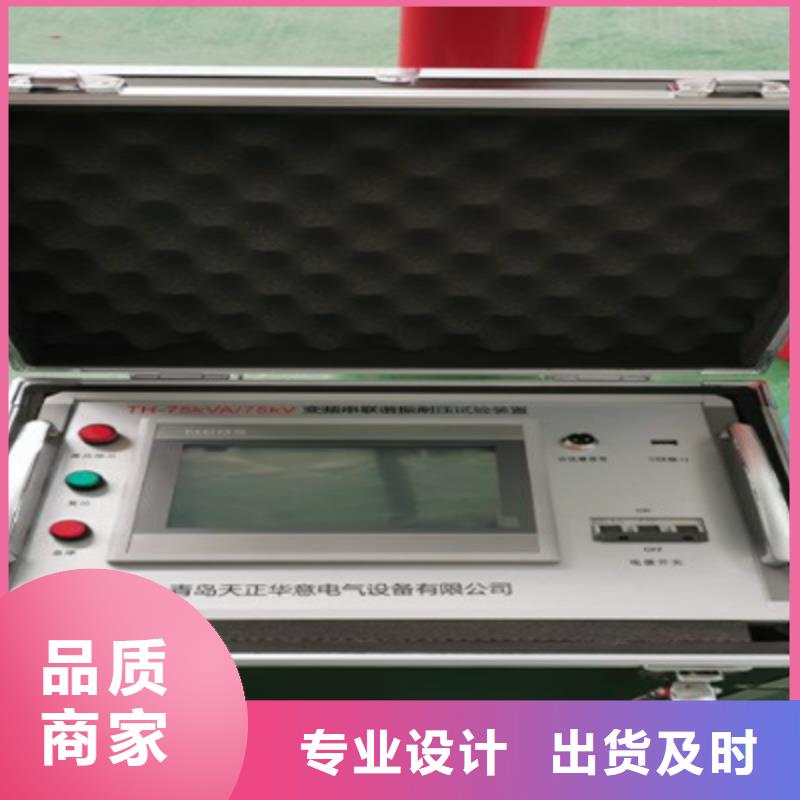

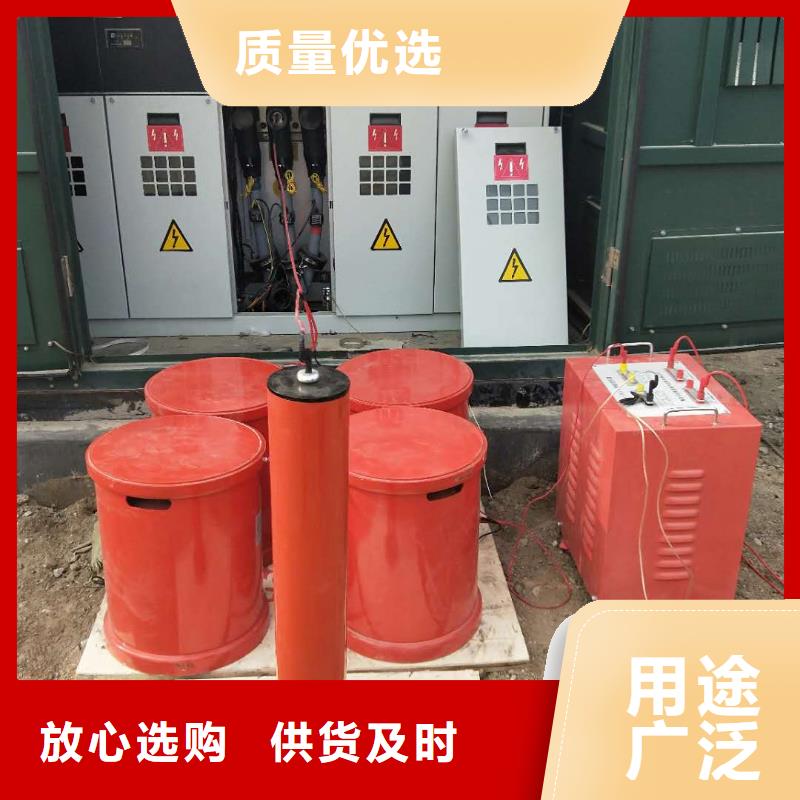

变频串联谐振耐压装置参数设置：大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置，可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择；5）试验模式：触摸屏和外接鼠标操作，有全自动、半自动、手动三种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等；6）保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能；7）数据存储功能：试验结果保存（手动保存）、打印、上传、回查等①试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录；②数据查询：可将已保存的试验结果数据显示到屏幕上，同时具有USB接口，可将数据输出打印或利用设备所携带打印机打印；（打印机属客户自选，若客户有此需求，须在合同中予以特别写明）8）自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.0％；9）调频范围及频率分辨率均可设定：调频范围可设为30～300Hz、45～100Hz、200-300Hz、按需设置，可加快调谐过程；频率分辨率根据需要，可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在调谐效率与调谐精准度之间取得优化平衡；10）频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；
