恒流阀



一、特点：

1、适应压力：工作压力 可达10MPaG（特殊向厂家咨询）。

2、适应流体：液体、气体。

3、金转流量计：磁耦合技术，达到高精度、宽的读数范围。

4、适用腐蚀性液体：主要部件采用SUS316不锈钢，其它采用SUS304、SUS316可选。

5、附加报警装置，4～20mADC号输出（都可选），具体请见浮子流量计选型资料。

二、技术参数：

流量上限范围：    5～4000L/h[水：密度1.0g/cm3、粘度1mPa·s]

(满量程)  0.15～120Nm3/h(空气：0℃、0MPaG)

连 接 通 径：    1/4〞、3/8〞、1/2〞、3/4〞、1〞、1-1/2〞、2〞等

连 接 规 格：    螺纹连接：NPT、Rc、G

                 卡套连接：?6、?10

                 法兰连接：GB、ANSI、HG、DIN

                 其它连接规格，请与厂家联系

工作压力：   10MPaG（特殊需向厂家咨询）

可控制的差压范围：

水在300L/h及以下，空气在9Nm3/h及以下流量范围时：0.06-0.6MPa

水在300L/h及以上，空气在9Nm3/h及以上流量范围时：0.1-0.5MPa

流体温度：        -40～200℃

环境温度：        -40～80℃

环境湿度：        5%-95%RH

精    度：        ±5%F.S.

范围度：            10:1

指示器：           防护等级IP65，IP67.

流向：             底后→顶后，底→顶后，底后→顶，底→顶

安装：             管路固定或面板式安装

对于高压系统采用高压双减压阀吹洗装置：入口减压阀+转子流量计+流量调节阀+出口减压阀的方式来满足客户要求，具体向厂家咨询。



三、 选型说明

CWH

恒流阀型号

31  入口压力控制，吹扫装置

32  出口压力控制，吹扫装置

33  针阀+转子

34  减压阀+转子

35  吹气式液位计

流量计

-M   金属转子

-G    玻璃转子/有机塑料

连接方式

TD    螺纹连接

RF    RF法兰

KT   卡套连接

ZZ    其它

连接口径

0    DN8,1/4"

1    DN10,3/8"

2    DN15,1/2"

3    DN20,3/4"

4    DN25,1"

5    ?6

6    ?10

9    其它

高压规格

-H   高压规格

号输出

/H    1点报警输出（上限报警）

/L    1点报警输出（下限报警）

/mA   4～20mA输出

附加规格

/CV    带止回阀

/RE    带减压阀

安装方式

/S:单表安装；/P：面板安装；/T：柜式安装

特殊规格

/Z   有



恒流阀



一、特点：

1、适应压力：工作压力 可达10MPaG（特殊向厂家咨询）。

2、适应流体：液体、气体。

3、金转流量计：磁耦合技术，达到高精度、宽的读数范围。

4、适用腐蚀性液体：主要部件采用SUS316不锈钢，其它采用SUS304、SUS316可选。

5、附加报警装置，4～20mADC号输出（都可选），具体请见浮子流量计选型资料。

二、技术参数：

流量上限范围：    5～4000L/h[水：密度1.0g/cm3、粘度1mPa·s]

(满量程)  0.15～120Nm3/h(空气：0℃、0MPaG)

连 接 通 径：    1/4〞、3/8〞、1/2〞、3/4〞、1〞、1-1/2〞、2〞等

连 接 规 格：    螺纹连接：NPT、Rc、G

                 卡套连接：?6、?10

                 法兰连接：GB、ANSI、HG、DIN

                 其它连接规格，请与厂家联系

工作压力：   10MPaG（特殊需向厂家咨询）

可控制的差压范围：

水在300L/h及以下，空气在9Nm3/h及以下流量范围时：0.06-0.6MPa

水在300L/h及以上，空气在9Nm3/h及以上流量范围时：0.1-0.5MPa

流体温度：        -40～200℃

环境温度：        -40～80℃

环境湿度：        5%-95%RH

精    度：        ±5%F.S.

范围度：            10:1

指示器：           防护等级IP65，IP67.

流向：             底后→顶后，底→顶后，底后→顶，底→顶

安装：             管路固定或面板式安装

对于高压系统采用高压双减压阀吹洗装置：入口减压阀+转子流量计+流量调节阀+出口减压阀的方式来满足客户要求，具体向厂家咨询。



三、 选型说明

CWH

恒流阀型号

31  入口压力控制，吹扫装置

32  出口压力控制，吹扫装置

33  针阀+转子

34  减压阀+转子

35  吹气式液位计

流量计

-M   金属转子

-G    玻璃转子/有机塑料

连接方式

TD    螺纹连接

RF    RF法兰

KT   卡套连接

ZZ    其它

连接口径

0    DN8,1/4"

1    DN10,3/8"

2    DN15,1/2"

3    DN20,3/4"

4    DN25,1"

5    ?6

6    ?10

9    其它

高压规格

-H   高压规格

号输出

/H    1点报警输出（上限报警）

/L    1点报警输出（下限报警）

/mA   4～20mA输出

附加规格

/CV    带止回阀

/RE    带减压阀

安装方式

/S:单表安装；/P：面板安装；/T：柜式安装

特殊规格

/Z   有




恒 流 装 置

一、概述

装置是采用本公司的金属管浮子流量计或玻璃转子流量计与恒流阀配合，在系统中实现流量测量并确保流量恒定输出。

由于浮子流量计可靠、测量稳定的特点，因此该系列吹扫装置流量计对于入口或出口压力变化时，能够确保流量恒定输出，可以广泛应用于石油炼制、化工、乙烯、化肥、钢铁、化纤纺织等行业变送器的吹扫、差压法液位测量等过程控制中。

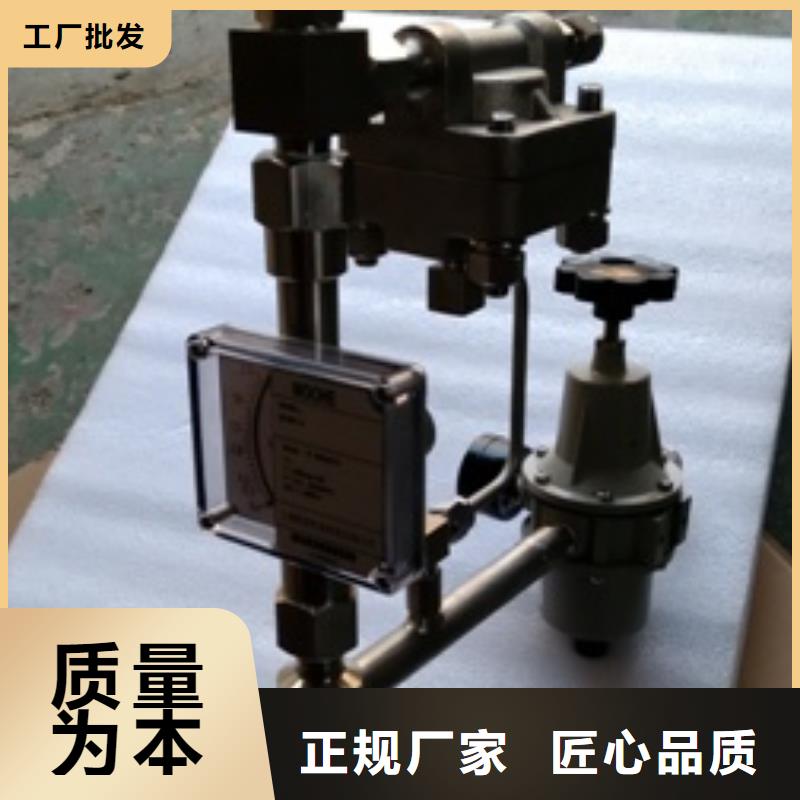

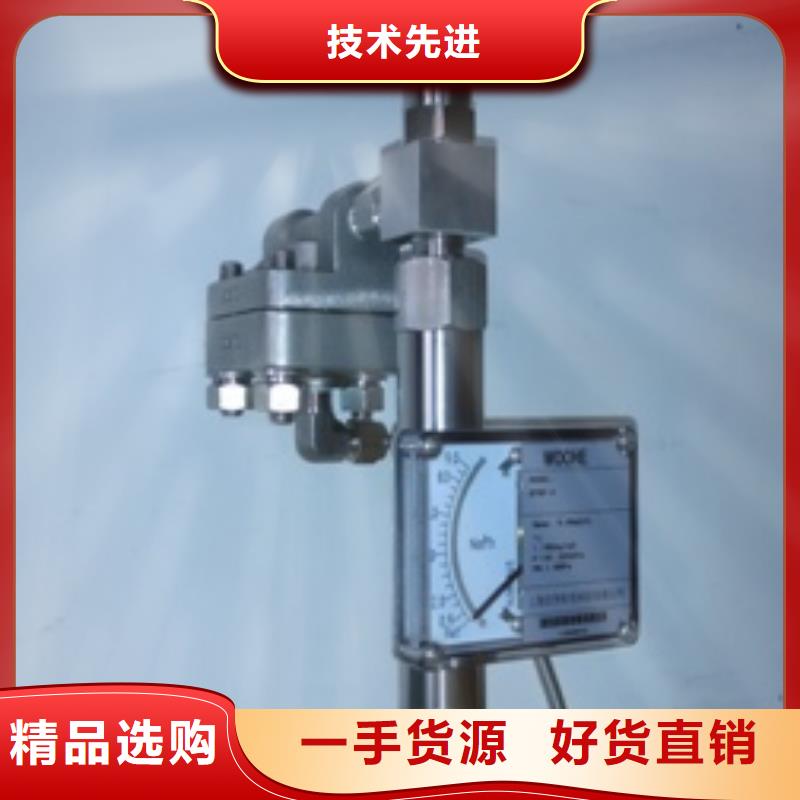

单路面板式吹扫装置                                             单表式吹扫装置

二、测量原理

恒流控制阀由一个调节阀和一个平衡控制阀组成，恒流控制阀流量的大小取决于连接在膜片上阀门的位置，在没有介质流量时，调节阀前后没有差压，膜片只受弹簧力打开平衡控制阀门；当流体流

过时，调节阀前后产生差压 P1-P2，该差压同时作用在膜片上，与弹簧力相反，使阀门适当关闭。根

据平衡原理，弹力等于调节阀前后两端的压差在膜片产生的压力，使得介质流量恒定不变，通过调节

阀来改变流量设定值。

应用于气体或蒸汽时，由于气体是可压缩的，的控制流量是以恒控制阀上的压力为恒定值，依据流控制阀设置位置分为两种型式：

●     31 型 流量控制器设置在上游，用于气体或蒸汽时，适用于流量控制器出口压力为一恒定值或排放到大气中去的场合。

●     32型 流量控制器设置在下游，用于气体或蒸汽时，适用于流量控制器出口压力为一恒定值的场合。用于液体场合时，两种型号的效果相同。

三、特点

◆ 单路，双路，多路形式（可选）；

◆ 单表安装，面板安装，柜式安装（可选）；

◆ 卡套连接，螺纹连接，或其它（可选）；

◆  6mm，8mm，10mm ,14mm,16mm管路等；

◆  开关号输出，4-20mA 号输出（可选）；

◆  金属结构，简单，坚固，美观；

◆  测量介质 温度：200℃；

◆  测量过程 压力：10MPa；

◆  流量，压力（可选）现场指示；

◆  采用本公司 金属管浮子流量计或 玻璃转子流量计；

◆ 可选配精密型针型阀，便于现场流量调节。

四、型号命名

C3C —A / B/ D / E / F

A 配用流量计

B 接触介质材质

C 恒流控制阀位置

W

金属管流量计

1

304/默认省略

1

入口压力调节器

G

玻璃转子流量计

2

316L

2

出口压力调节器

D 用户端连接方式

E 类型组合

F 附件

V

螺纹连接/默认省略

S

单表式/默认省略

IP

入口压力表

K

卡套连接

P1

面板式单路

OP

出口压力表

ST

特殊连接

P2

面板式双路

D

带有减压阀

PM

面板式多路

F

带有过滤器

五、主要技术参数

型

号

C31

C32

测量范围

水（20℃）

0.3 ～ 4000 L/h

0.2 ～ 4000L/h

空气(20℃、101325Pa）

5 ～ 120000 L/h

0.5 ～ 120000 L/h

范围度：

10：1

准确度等级：

4.0

2.5

小要求压差

0.05MPa

可控压差

0.5 MPa

压力

13MPa

13 MPa

介质温度

-80℃ ～ +150℃

-20℃ ～ +120℃

环境温度

-25℃ ～ +65℃

接触介质材质

304、316L 或按用户要求

连接方式

标准螺纹

1/4”NPT、

1/2″NPT等

标准卡套

φ6、φ8、φ10mm
