介质损耗测试仪注 意：测试时请保持接地良好，注意。五 使用说明5.1、主菜单打开电源开关，进入主菜单（如图5—1）。界面上方为状态提示栏。从左往右分别为：①测试主机与手持终端之间的2.4G无线信号，10表示信号强；②测试主机高压单元电池电量；③测试主机低压单元电池电量；④手持终端电池电量。第二栏右侧为日期时间显示。中间区域为功能按键区，可自行选择需要的功能点击进入。图 5—15.2、测试界面首先根据相应的接线提示接好仪器外部与被试品之间的连线，然后点击主界面“正接法”或“反接法”选项，进入下一级测试菜单（如图5—2）。个表格为状态显示区。只要仪器正常开机就一直实时检测外部高压电压、测试电流、外高压频率。测试过程中状态显示区数据停止更新，在结果显示区继续显示。第二个表格为结果显示区。点击右下角“启动”按钮仪器会自动进行一次测试，并将结果显示在表格中。测试完成自动保存结果数据。单次测试时长大约45秒。图 5—2HV：外部高压电压值，单位KV。Ix：测试电流值，单位mA、A。f ：外部高压频率，单位Hz。Cx：被试品电容量，单位pF、nF、uF。tgx：被试品在当前频率下的介质损耗值，用％号表示。tg50：被试品频率换算为50Hz的介质损耗值，用％号表示。PF：被试品在当前频率下的功率因素。PF：被试品频率换算为50Hz的功率因素。Pr：被试品功率，单位W、KW。5.3、数据查询每次测量数据都会自动保存，超大容量内存用户完全不用担心忘记保存或者测量次数过多而丢失数据。在主界面左侧点击“历史数据”即可查寻并所有历史数据。从上往下按照时间顺序排列，第0组数据为所测数据往后依次按测试时间先后排列。右侧上方显示累计保存数据组数。想要查看哪组数据，先在左侧点击选取，然后点击右侧的“展开”按键即可查看本次测试的全部数据、波形以及测量时的参数设置值。点击“U盘备份”然后插入U盘即可把所有数据文件自动保存到U盘中。
介质损耗测试仪 注 意：如果打开高压盒电源开关指示灯不闪烁，可能是电池没电了，需要充电。4.9、高压测量接线柱安装位置：如图4—2—⑨。功 能：反接法测量时，被试品的测量输入插座。注 意：高压小于等于12 kV，电流小于等于15A。4.10、高压接线柱安装位置：如图4—2—⑩。功 能：测试高压接线柱，反接法测量时被试品的高压屏蔽极。注 意：高压小于等于12kV。4.11、高压盒电源开关和充电插座安装位置：高压盒底面，如图4—2—11。功 能：高压盒电源开关和充电插座。注 意：高压盒内置锂电池电量可以在手持终端主界面查看。不使用时请及时关闭电源开关，以免电池掉电。充电必须使用原厂自带充电器，充电电压12.6V电流小于等于3000mA，充电插座严禁短路。4.12、低压盒电源开关安装位置：如图4—2—12。功 能：低压盒电源开关。注 意：不使用时请及时关闭，以免电池掉电。4.13、低压盒电源指示灯安装位置：如图4—2—13。功 能：打开低压盒电源开关则指示灯一直亮。注 意：如果打开高压盒电源开关指示灯不亮，可能是电池没电了，需要充电。4.14、低压盒充电插座安装位置：如图4—2—14。功 能：低压盒内置锂电池充电插座。注 意：电池电量可以在手持终端主界面查看。充电必须使用原厂自带充电器，充电电压12.6V电流小于等于3000mA，充电插座严禁短路。4.15、测试主机2.4G天线插座安装位置：如图4—2—15。功 能：手持终端与测试主机之间的无线通讯。注 意：必须使用2.4G天线，开机之前请检查天线是否插好拧紧。4.16、低压测量接线柱安装位置：如图4—2—16。功 能：正接法测量时，被试品的测量输入插座。注 意：电流小于等于15A。4.17、接地接线柱安装位置：如图4—2—17。功 能：测试主机接地接线柱，正接法测量时被试品的低压屏蔽极。
介质损耗测试仪方便PT，CT二次做交流耐压，400V低压系统做耐压试验。11、能够识别外接高压电源频率40Hz~70Hz，允许用工频电源或串连谐振电源做大容量高电压介损试验。12、具有CVT测试功能，可实现CVT的自激法测试，可设置高压电压/电流、低压电压/电流4个保护限制，确保人身、设备。13、测试CVT时候，不仅能够自动测试C1和C2的电容值和介损值，而且能够测试CVT设备的总电容和介损值14、具有CVT变比测量功能。可测量CVT变比、极性和相位误差。15、具有四通道同时测量功能，方便测试变压器三相和中性点套管。16、自带热敏打印机可打印输出，带日历时钟,方便用户出测试报告, 带有U盘输出。17、带计算机接口。一台计算机可控制32台仪器，可集成到综合高压试验车上,实现测量、数据处理和报表输出。18、接地保护功能，当仪器不接地线或接地不良时，仪器不进入正常程序，不输出高压。过流保护功能，在试品短路或击穿时仪器不受损坏。19、触电保护功能，当仪器操作人员不小心触电时候，仪器会立即切断高压，保障试验人员的.四、技术指标准确度：Cx±（读数×1％＋1pF）tgδ:±（读数×1％＋0.00040）抗干扰指标： 变频抗干扰，在200％干扰下仍能达到上述准确度电容量范围：内施高压：3pF～60000pF/10kV 60pF～1μF/0.5kV外施高压：3pF～1.5μF/10kV60pF～30μF/0.5kV分辨率：0.001pF，4位有效数字tgδ范围：不限，分辨率0.001％，电容、电感、电阻三种试品自动识别。试验电流范围：10μA～5A内施高压：设定电压范围：0.5～10kV(可定制12kV) 输出电流：200mA升降压方式：电压随意设置。比如5123V。试验频率： 40-70Hz单频随意设置。

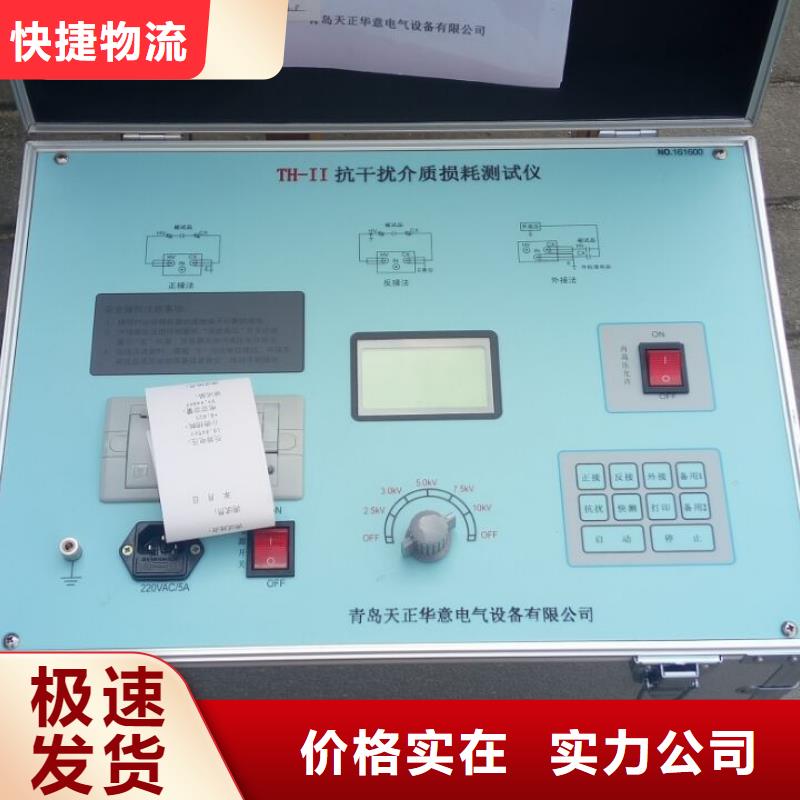

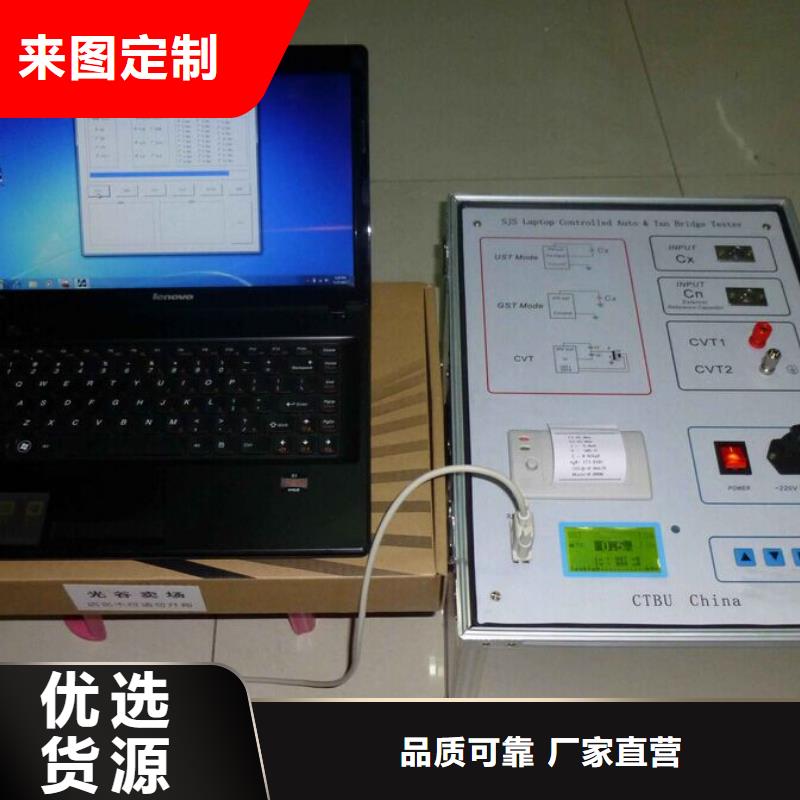

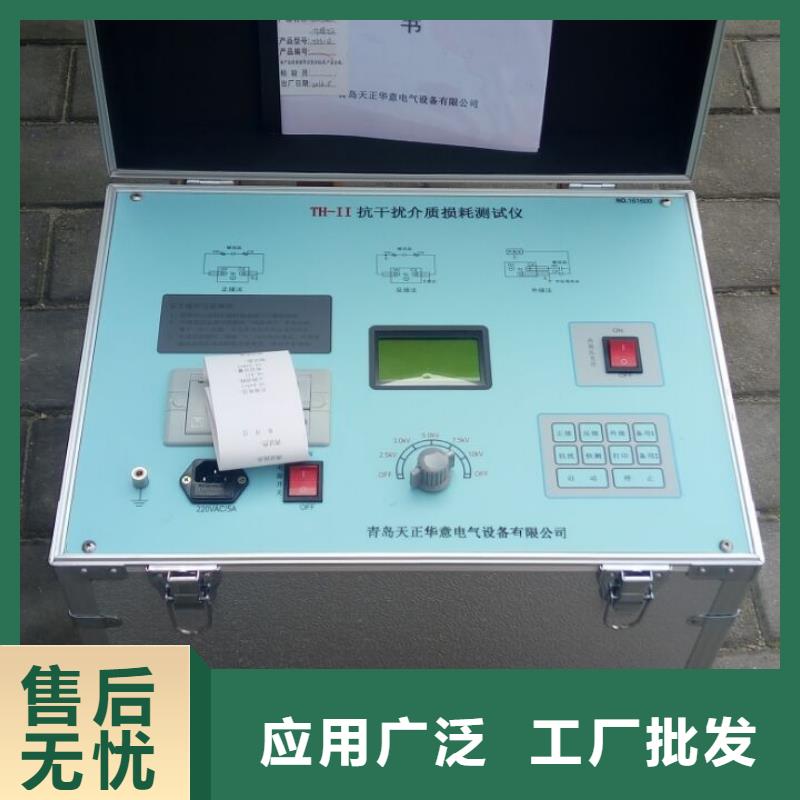

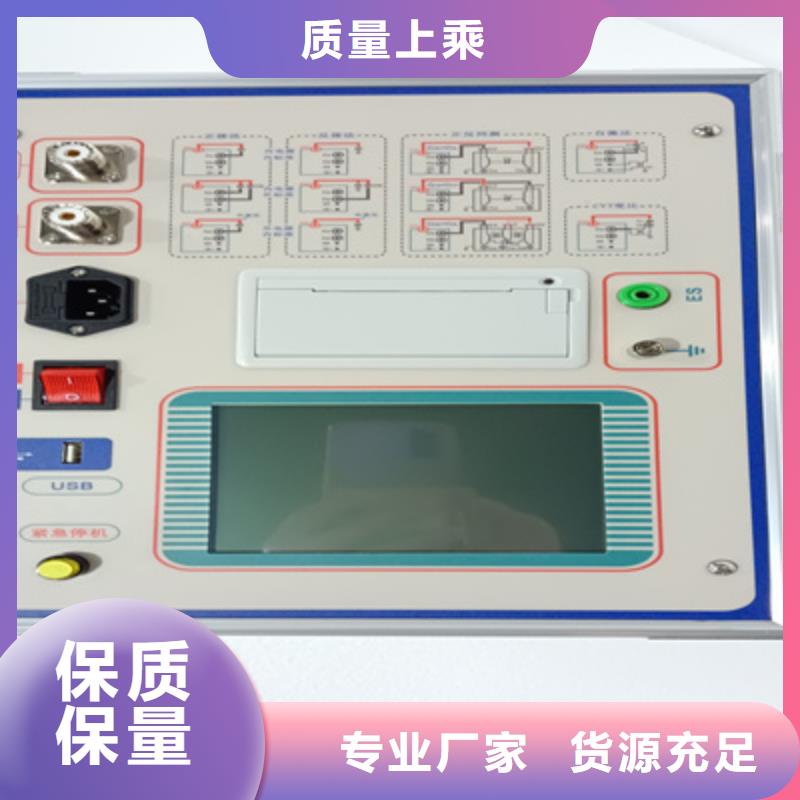

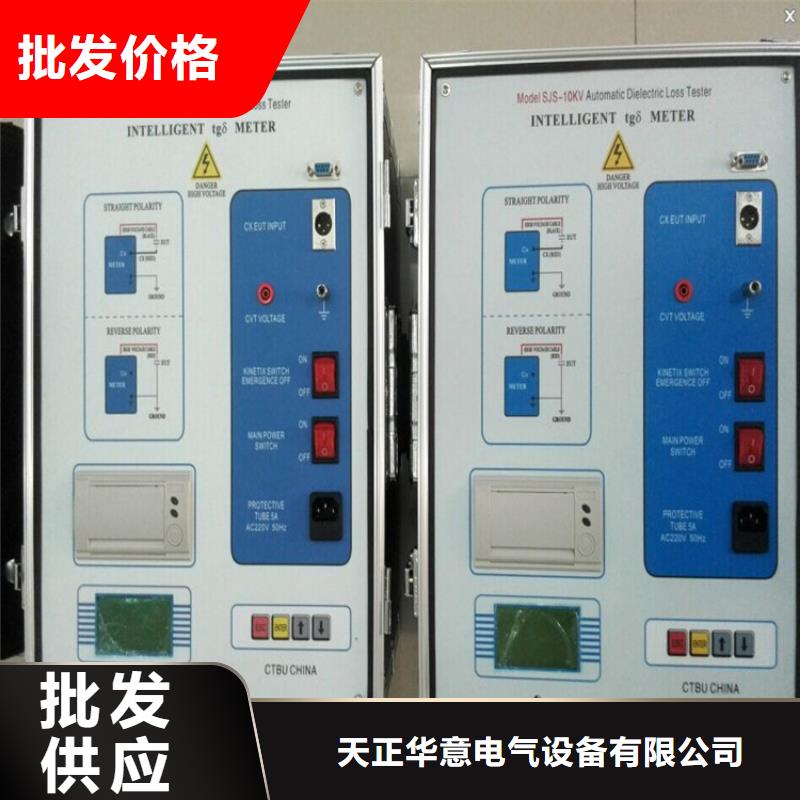

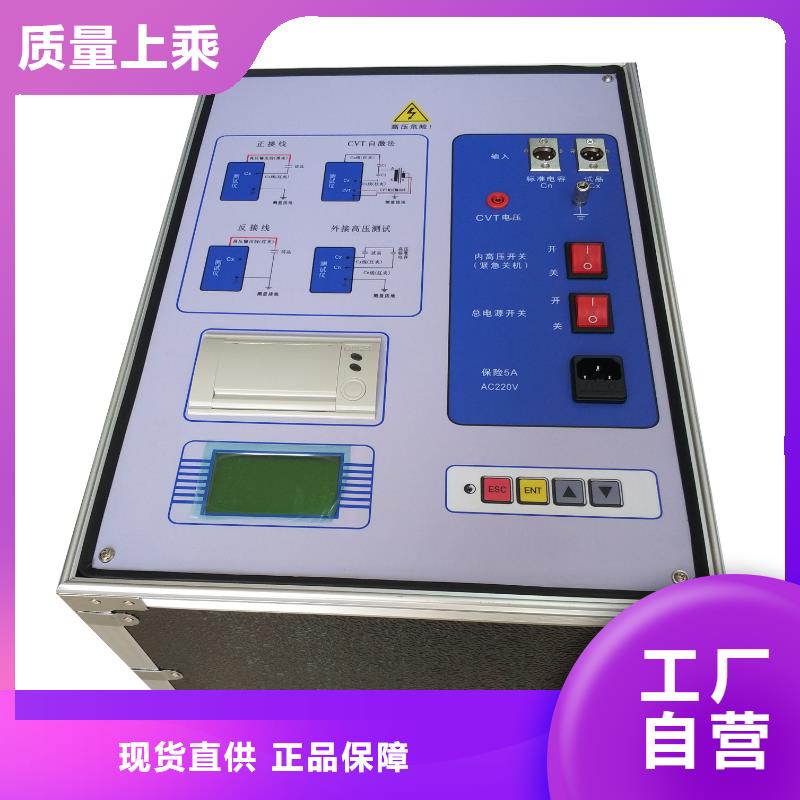

介质损耗测试仪概述介损测试仪，是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。由于采用了变频技术能保证在强电场干扰下准确测量。仪器采用中文菜单操作，微机自动完成全过程的测量。该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量；对绝缘油的损耗测试、更具有方便、简单、准确等优点。该仪器可用正、反接线方法测量不接地或直接地的高压电器设备，同时可以测量电容式电压互感器的tgδ及主电容C1、C2电容量。仪器内部装备了高压升压变压器，并采取了过零合闸、防雷击等保护措施。试验过程中输出0.5KV～10kV不同等级的高压，操作简单、。本仪器设有以下保护功能：·高压短路保护·CVT过压保护·仪器接地不好保护二、工作原理在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间存在相角差Ψ，Ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路（Cx），如图1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。
