互感器综合测试仪【蓄电池充放电测试仪】厂家直销货源充足的详细视频已经上传，通过视频，您可以更深入地了解产品的功能和特点。
以下是:互感器综合测试仪【蓄电池充放电测试仪】厂家直销货源充足的图文介绍

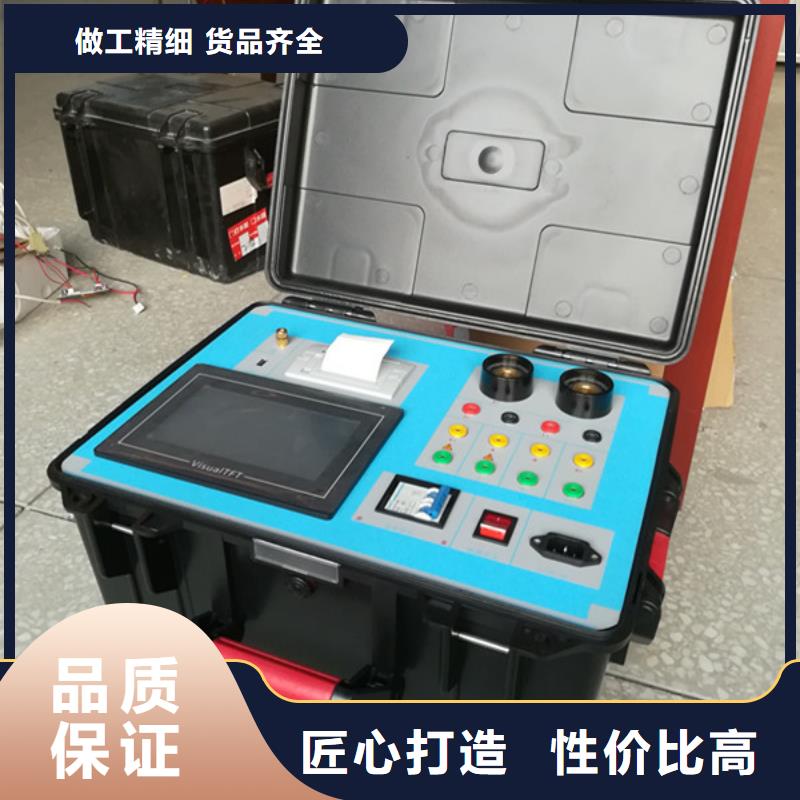

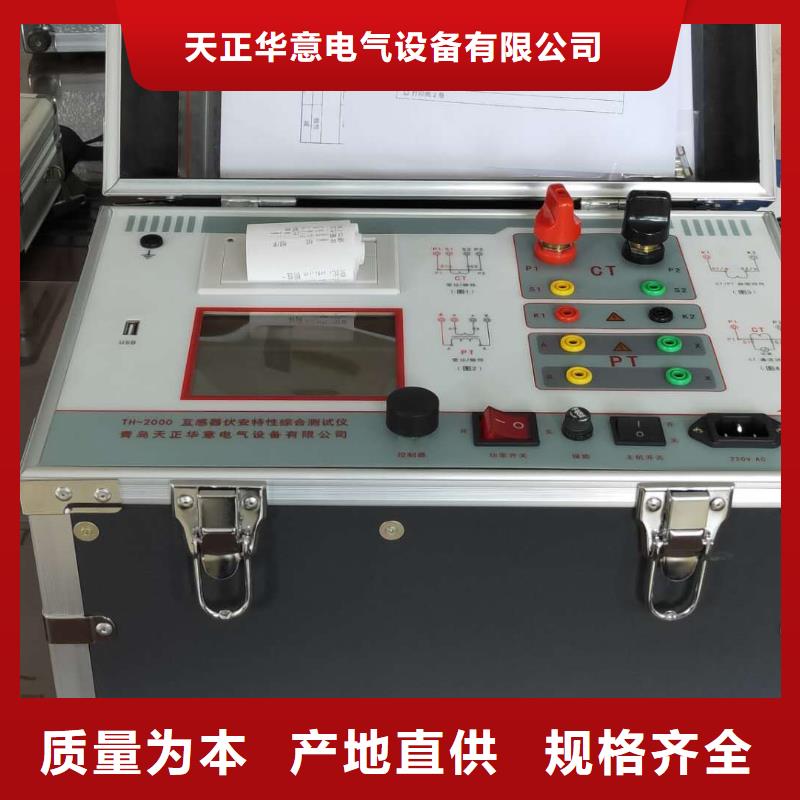

互感器综合测试仪额定二次 ：CT的二次侧额定电流ALF ：准确限值系数，如：被测CT铭牌为“5P10”，“10”即为限制系数。5％ ：自动计算出5％误差曲线数据并显示误差曲线。10％ ：自动计算出10％误差曲线数据并显示误差曲线。误差曲线界面中有三个选项：打印 ：可打印出误差曲线图及数据；数据 ：可显示出误差曲线相关数据，查看方式同伏安特性数据。退出 ：可返回上一层菜单。图10，打印设置界面 图11，退磁界面2、退磁试验 1）参数设置： 在CT主界面中，选择“退磁”后，进入测试界面见图11，设置 二次侧额定电流： 1A或5A。2）试验： 接线图见（图5），测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。检查接线无误后，合上功率开关，选择“开始”选项，即开始退磁。 退磁过程中光标在“开始”选项上不停闪烁，直至试验完毕，装置会自动停止，界面提示“退磁完毕”。3、CT变比极性试验 1）参数设置： 在CT主界面中，选择“变比极性”后，进入测试界面见图12，设置一次侧测试电流： 0 ～600A，测试仪P1、P2端子输出的电流； 二次侧额定电流： 1A或5A。2）试验： 接线图见图13，CT一次侧接P1、P2，CT二次侧接S1、S2，不检测的二次绕组要短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，按下控制器，试验即开始。试验过程中光标在“开始”选项上不停闪烁，直至试验完毕退出自动测试界面，或按下控制器人为中止试验，装置测试完毕后会自动停止试验，试验完成后，即显示变比极性测试结果。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。仪器本身的同色端子为同相端，即P1接CT的P1，S1接CT的S1时，极性的测试结果为减极性。
天正华意电气设备(菏泽市分公司)拥有专业的技术人员为您提供及时、便捷、贴心的技术咨询服务，10余年的坚持让我们的服务更专业，售后更完善，供货更及时。 我们的 手持直流电阻测试仪产品具有自主知识产权，自主研发生产和提供厂家直销服务，性价比高是我们保障客户切身利益所坚持不变的服务原则。

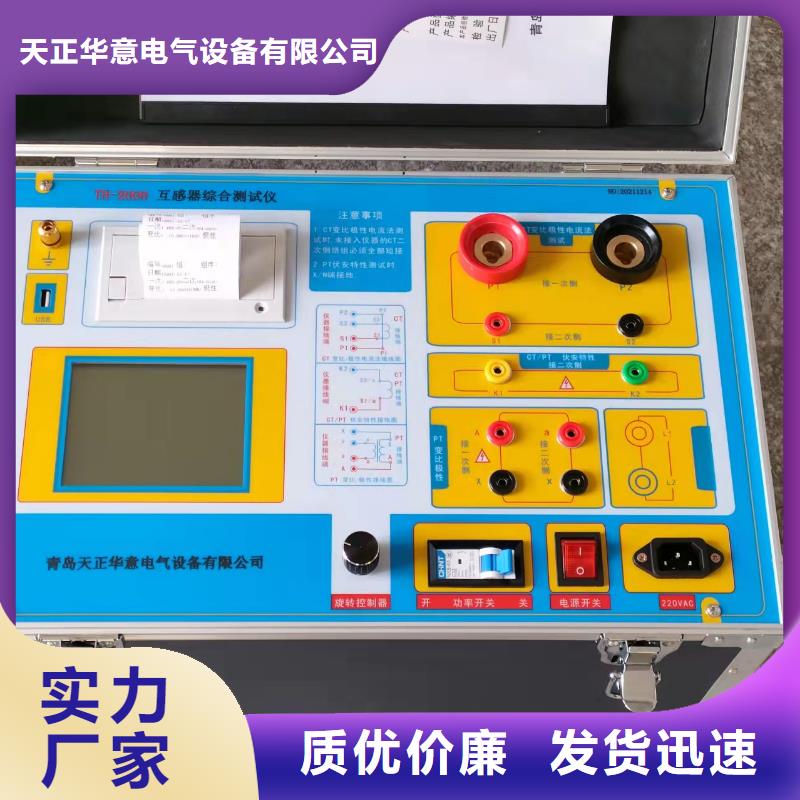

互感器综合测试仪开始PT测试：在此选项按回车键开始PT变比和极性的测试。图中同时给出PT变比极性测试的具体接线图，按图接好线后，按确定开始测试，完成后结果显示在屏幕上，如图13所示：图13、PT变比极性测试结果界面图中可见：屏幕中显示出被测PT变比实测的数值及极性判断结果。7、国标查询界面为操作人员提供CT测试相关标准；界面如图14所示：图14、国标查询界面图中给出标准对各种精度等级的CT的各不同测试点的要求。8、历史数据查阅界面在此屏用于查询存储的测试结果；界面如图15所示：图15、历史数据查阅界面图中显出已经保存的测试结果。9、系统设置界面此界面为调试专用界面，仅供出厂前调试用，用户无法进入。五、使用方法1．CT校验：测试接线如图16所示：图16、CT校验接线示意图用红色接线钳夹到被测CT的二次侧S1端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S1和S3端子（两根线不用区分）；黑色接线钳夹到被测CT的二次侧S2端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S2和S4端子；另一套单独的测试线的首端红黑两根线接到被测CT的一次侧端子，（如果为穿心互感器，首端红线由标由P1侧穿过互感器，与黑线连接到一起；如果不是穿心互感器，则首端红线接到被测CT标有P1的端子，黑线接到被测CT标有P2的端子）；末端的红黑两根线分别接到仪器标有“CT一次”部分的P1和P2端子，红线接P1、黑线接P2；接好线后，在主界面选择相应测试项目，开始测试直到自动结束。2．CT直阻测量：测试接线如图17所示：用红色接线钳夹到被测CT的二次侧S1端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S1和S3端子（两根线不用区分）；黑色接线钳夹到被测CT的二次侧S2端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S2和S4端子；接好线后，在主界面选择相应测试项目，开始测试直到自动结束。
互感器综合测试仪测试过程中切勿人体触碰高压A与N端子!??测试过程中发现异常立即按下高压输出开关，切断高压输出！??接地端子务必可靠接地！测电容式电压互感器上N与E（或X）必须分离！测普通电磁式电压互感器N与E短接！??测试结束以后，务必关机后再拆除高压线！??若要断电重启系统，应在切断电源三秒后再重启，确保硬件电路全部断电。二、操作方法开机后仪器界面如下：点击“误差测量” 进入测量界面：1、误差测量界面1）出厂编号点击此处，弹出一个软键盘，可以修改该条数据的出厂编号。2）型号系统内部存储的型号将全部显示在该下拉菜单中，在“系统设置”中可以添加所需的型号。 3）测试类型点击此处，弹出一个下拉框，选择测试类型。4）功率因数系统内部存储的功率因数将全部显示在该下拉菜单中，在“系统设置”中可以添加所需的功率因数。 5）频率默认50HZ。6）电容量点击此处，弹出一个键盘，输入要测试的互感器的额定电容量。7）端子标志点击此处，显示测试绕组名，若选择空白，则该绕组端所有信息会被屏蔽掉。 8）是否测量点击此处，可以选中是否进行测试该绕组误差数据。9）额定一次电压系统内部存储的额定一次电压将全部显示在该下拉菜单中，在“系统设置”中可以添加或修改，删除额定一次电压值。10）额定二次次电压会根据额定一次电压自动生成，无需填写。11）准确度等级系统内部存储的准确度等级将全部显示在该下拉菜单中，在“系统设置”中可以添加或修改，删除准确度等级值。
