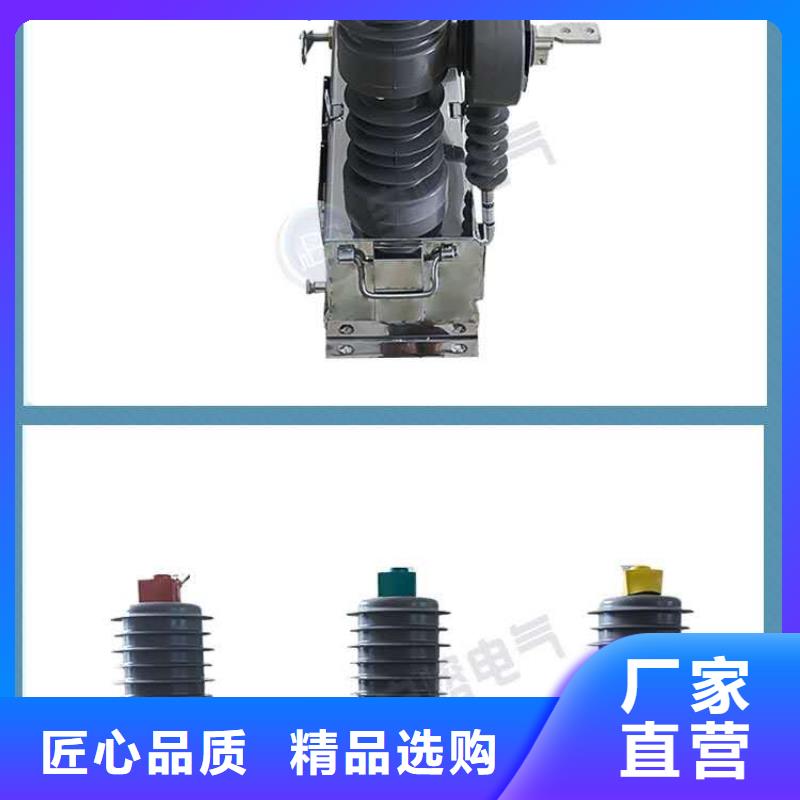

户外智能断路器（重合器）主要由集成固封极柱、电流互感器、电动操动机构及箱体组成。该型号断路器为小型化设计。同时配有手动分闸、合闸装置。电流互感器可根据用户需要选择。
户外智能真空断路器（重合器）的控制由配套的智能控制单元完成。可就地实现开关分合闸操作，也可以通过通接口由远方遥控操作。断路器的其它息也可以传输到控制中心，通通道可以选择电缆、光纤、GPRS/CDMA、GSM等。
智能控制单元接近断路器安装，通过控制电缆与断路器连接。智能控制单元的电源分主各供电，主电源为AC或DC 220V，由高压线路经PT取得；后备电源由蓄电池提供（安装于智能控制单元箱内）。当正常工作时主电源对后备电源充电；当主电源失去时，由后备电源供电，仍可完成对断路器的控制以及控制单元内的其它操作，后备电源（满载时）可维持整机不小于48小时工作。断路器操作机构中设有手动紧急分闸把子，作为控制系统或电源故障时紧急分闸操作之用。
2.1断路器的工作原理与过程
宝熔电气(澳门分公司)坐落于乐清市三宅工业区。是专业从事 套管等研制、开发、生产和推广的一体化企业。作为经营的企业，我们始终坚持“人无我有，人有我优，人优我精”的经营策略，秉承“以市场为准则，以科技为先导” “以德做人、以诚做事”，的经营理念，扎实地走科研与生产相结合的道路。 我们在注重产品质量和企业信誉的同时，不断引进专业技术人才和现代化经营管理模式，以精湛的生产工艺、完善的售后服务呈现于广大用户. 实干、劳作是我们可靠的财富。用我们的智慧实现承诺，塑造行业的；用我们的真诚广交社会各界朋友；以竞争力的产品和服务回报广大客户对我们的厚爱。
1.速断保护：速断定值可在一定范围内任意整定。
2.限时速断保护：限时速断值可在一定范围内任意整定。
3.定时限保护：定时限定值可在一定范围内任意整定。
4.反时限保护：曲线可在一定范围内任意整定。
5.重合闸：多次重合闸功能，多可设置三次重合闸。
6.环网保护双侧加压不合闸，双侧失压自动分闸，单侧加压延时合闸（延时时间一秒）
7.合闸锁定功能：当开关合闸到故障点上时，控制开关自动分断开关，并实现合闸闭锁。
8.通讯：无线通讯；485通讯，主控制室可对各所属开关进行分，合闸操作；检测开关状态，开关运行数据；设置运行参数等。
9.事件记录：可记录各种动作息，并记录下发生时间，及何种保护引起的跳闸。
10.顺序配合：当重合器前方线路发生故障时，能防止下级重合器不必要的动作；对下级重合器线路上的故障，上级重合器可在不分断的情况下实现自动故障区间隔离。
型号及含义
ZW32-12户外高压真空断路器型号及含义图
