对于工频高压局放试验装置便携式故障录波仪精工打造产品，我们倾注了无尽的心血和热情。而我们的视频，正是我们向您展示这一成果的方式。
以下是:工频高压局放试验装置便携式故障录波仪精工打造的图文介绍

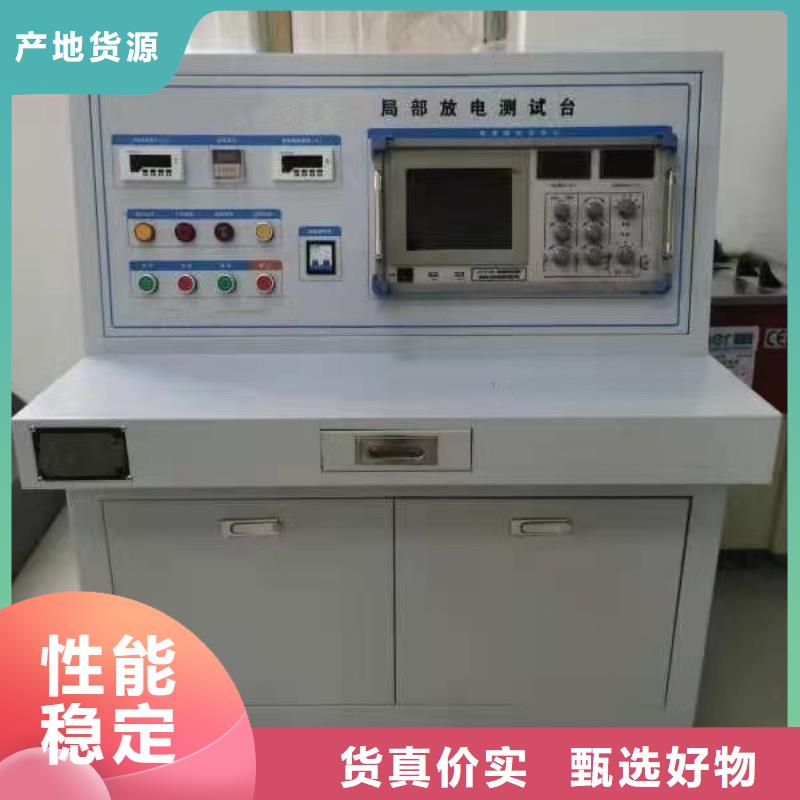

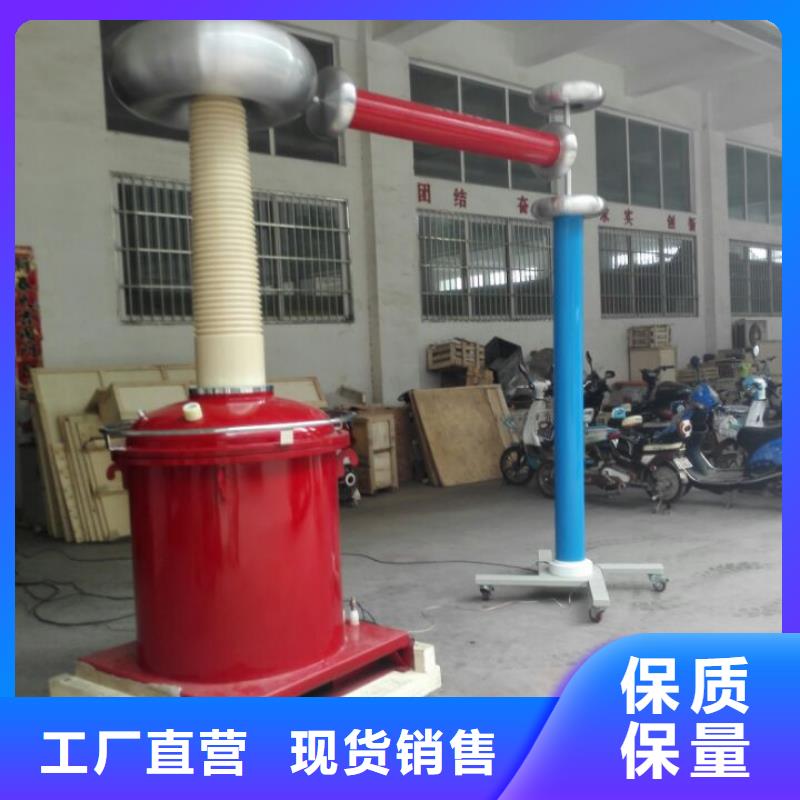

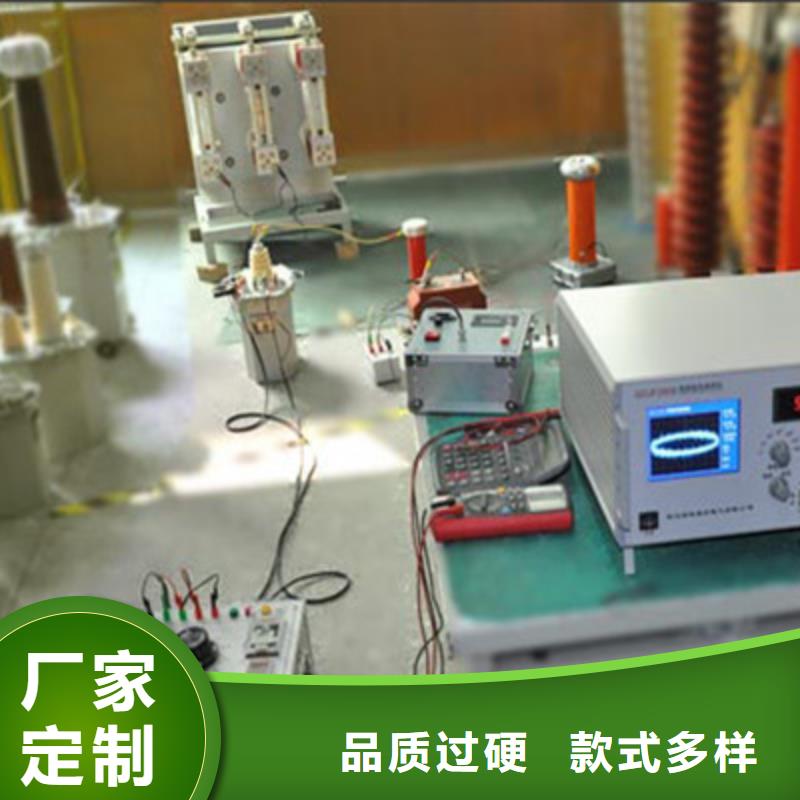

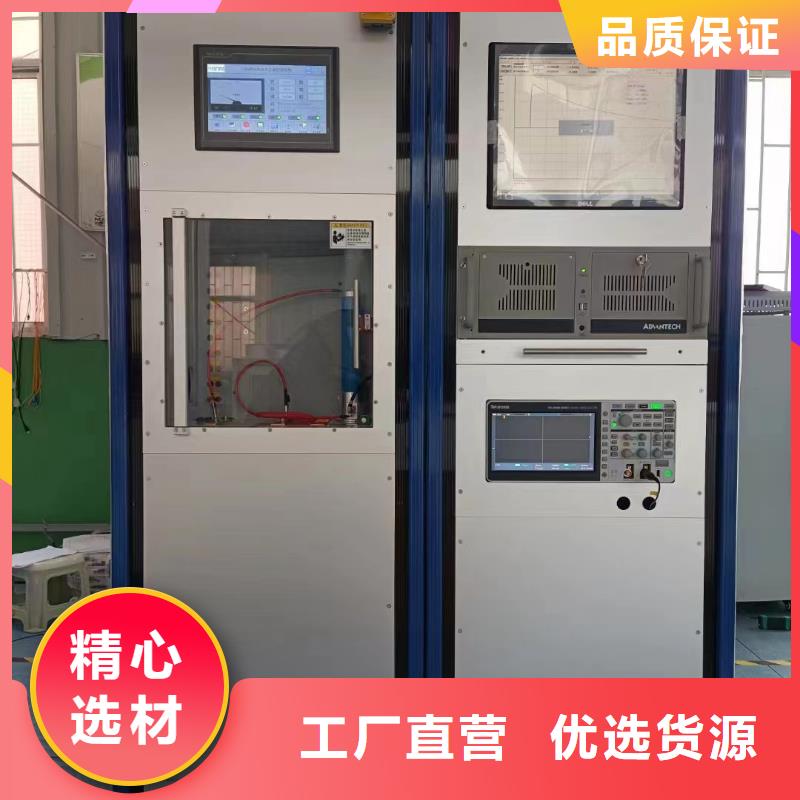

工频高压局放试验装置无局放耦合电容器兼分压器 型号：FOF-150/200额定电压：150kV 高压臂电容量：200pF标称分压比：1000：1电容器介质损耗角正切值：在20℃，0.9─1.1UN下不大于0.002电容器短时工频耐压值为1.1UN 允许运行时间：UN,IN运行60min70％UN,IN 连续运行介质损耗：≤0.5％测量精度：≤±1％频率：50~200Hz电容量偏差范围：-5~＋10％（五）无局放保护电阻保护电阻连接在试验变压器与耦合电容器之间用来限制试品闪络时的短路电流，保护试品及试验变压器。结构为绝缘筒骨架，金属丝缠绕，两端装有均压环。型号：RD-150/0.1额定电压：150kV额定电流：0.1A电阻值： 3kΩ运行时间：1h温升：额定条件运行时，电阻表面温升不大于55K（六）工频无晕试验变压器 型号：YWDT-15kVA/150kV 额定容量：15kVA额定输入电压：0.38kV 额定输入电流：39.5A额定输出电压：150kV额定输出电流：0.1A测量绕组电压：150V联结组：II0冷却方式：ONAN使用条件：户内允许运行时间：100％UN,IN 运行60min70％UN,IN连续运行相数：单相频率：50Hz局部放电量：100％UN ≤3pC产品结构：环氧玻璃丝绕制绝缘外壳（七）试验开关柜7.1接触式电动调压器型号：TEDG-15容量：15kVA输入电压：0.5kV，单相，150Hz输入电流：30A输出电压：0~0.55kV，单相，150Hz输出电流：27.3A7.2电源隔离滤波器型号：LB-15额定容量：15kVA 图片仅供参考额定输入电压：0.38kV额定输入电流：39.47A额定输出电压：0.38kV额定输出电流：39.47A 相数：单相频率：50Hz 衰减特性：20kHz-100kHz ≥ 40dB100kHz-500kHz ≥ 60dB500kHz-1MHz ≥ 50dB使用条件：户内冷却方式：自然冷却7.3三倍频变压器型号：SGP-20容量：20kVA输入电压：0.38kV，三相，50Hz 输入电流：30.4A输出电压：0.5kV，单相，150Hz输出电流：23.1A7.4三倍频补偿装置型号：BKDG-15容量：15kvar额定电压：500V电抗值：20Ω~40Ω三种电容值：1uF~50uF三种
工频高压局放试验装置 局放理论概述在开始我们的实验以前，我们首先应该对局部放电有个初步的了解，为什么要测量局部放电？局部放电有什么危害？怎样准确测量局部放电？有了上述理论基础可以帮助我们理解测量过程中的正确操作。一、局部放电的定义及产生原因在电场作用下，绝缘系统中只有部分区域发生放电，但尚未击穿，（即在施加电压的导体之间没有击穿）。这种现象称之为局部放电。局部放电可能发生在导体边上，也可能发生在绝缘体的表面上和内部，发生在表面的称为表面局部放电。发生在内部的称为内部局部放电。而对于被气体包围的导体附近发生的局部放电，称之为电晕。由此 总结一下局部放电的定义，指部分的桥接导体间绝缘的一种电气放电，局部放电产生原因主要有以下几种
天正华意电气设备(丽水市分公司)专注(浙江丽水) 本地 手持直流电阻测试仪行业多余年，公司自成立以来以实力占领市场、以诚信争取客户、以口碑树立信誉，从而使公司不断成长壮大社会知名度不断提高，在同行业中占有重要地位。
经营理念
我们公司一直以来都秉承“诚信为本用心服务”的合作经营理念，与客户一起携手并进，坚持不懈的努力、树立开放思维，设立合作共赢战略，整合公司所有的可利用资源为合作伙伴提供更多的支持和帮助，与合作伙伴共同分享市场成功营销经验及市场策略，让客户获得更多、更大的市场资源，从而实现合作共赢！
在未来，我们将继续努力，以不断创新为核心，加强人员队伍的建设，结合各资源，把公司的品牌推向！

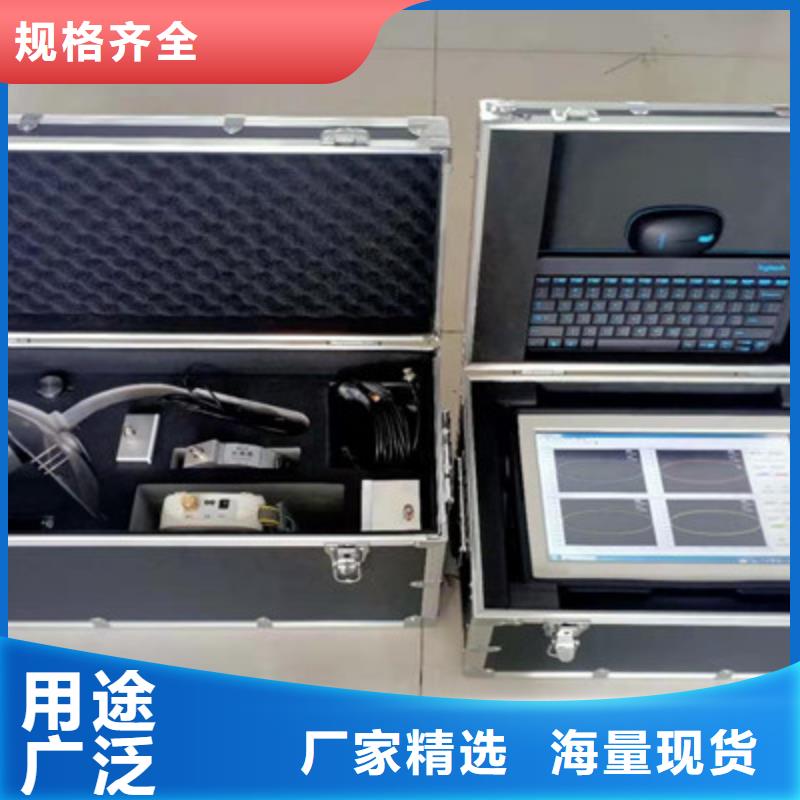

工频高压局放试验装置 校正脉冲发生器1、用途与适用范围JZF—10校正脉冲发生器是一个小型的价廉的电池供电的局部放电校正器，它体积小，重量轻，便于携带，同步方便，适合作为大量的现场测试和工厂产品测试的校正脉冲发生器。它可以以三种放电量的注入范围向试品两端注入频率为1.2KHz左右的校正脉冲。适合于国际电工委员会IEC—270所的任何一种试验电路2、主要规格及技术参数输出电荷量档位：5 PC、10 PC、20 PC 、50PC极性：正负交替重复频率：1.2KHz频率变化范围： ＞±100Hz脉冲上升沿时间： 100us注入电容：10PF 电容误差 Ec≤±４％方波电压幅度误差 Eu≤±４％（50PC档位）校正电荷误差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg电池：6F22 9V（三）、输入单元使用说明1、概述：输入单元是将放电试验回路中的放电信息检测出来的重要单元，亦称为检测阻抗，本输入单元能符合IEC270所的几种局部放电的检测方法（并联法、串联法、平衡法等）。本输入单元采用高频变压器的双调谐式输入回路，初次级均为LCR回路，其初级电感量在局放仪的放大器频带内与试验电路的等效电容相调谐。2、检测灵敏度及输入单元允许电流值：参照TH-2010多通道局部放电检测仪3、检测阻抗的选择：适当的选择输入单元可获得较佳的检测灵敏度，检测阻抗的选择原则是保证LCR检测回路的谐振频率F。落在所选择的放大器频带内。简单粗略的选择方法是：从输入单元初级电感两端上向主回路看过去所具有的电容量（通常为试品电容与耦合电容的串联值,即试品电容与耦合电容的积除以它们的和），使其落在输入单元铭牌上所标调谐电容范围的中间值附近，这样选出的输入单元就是合适的输入单元。所谓调谐电容中间值是指两端电容值乘积的平方根，选择接近这个值的输入单元可得到的灵敏度。
