球铰支座_双向滑动支座专注细节专注品质的详细视频已经上传,我们的视频将带您领略产品的独特设计、卓越品质以及出色性能,让您对它有更深刻的认识和了解。
以下是:球铰支座_双向滑动支座专注细节专注品质的图文介绍
网架球铰支座分为固定抗震铰支座、单向滑动抗震铰支座、双向滑动抗震铰支座三种形式,每种形式作用也不同,从字面的意思就能看出来,每种支座的使用范围也不一样。今天主要带大家来了解下抗震铰支座的型号及如何安装使用。抗震铰支座按使用性能:多向滑动铰支座代号为SX;单向滑动铰支座代号为DX;固定铰支座代号为GD。
抗震铰支座适用范围:用于宽桥、曲线桥、斜拉桥、坡道桥、大跨空间结构等工程,尤其在地震高烈度区更为适用。有一些特殊的节点,要求支座顶板偏大,无形中加大了顶板的力臂;另外当节点要求支座能实现大转角,而支座所处牛腿非水平状态时,则需对支座时特殊设计,以防止转角提前占用而影响正常的转角功能。
球铰支座的主要技能功能能够接受竖向载荷;具备适当的抗竖向拔力的功能,保证竖向受拔时上下结构不脱节,且能正常转角;具备抗水平剪力的功能,保证水平受力时不掉落;可满足水平位移要求;可满足万向转动,万向承载;球铰支座选用时应留意的事项:选用支座时应留意承载力的巨细、竖向拉力的巨细、水平力的巨细。
抗震铰支座适用范围:用于宽桥、曲线桥、斜拉桥、坡道桥、大跨空间结构等工程,尤其在地震高烈度区更为适用。有一些特殊的节点,要求支座顶板偏大,无形中加大了顶板的力臂;另外当节点要求支座能实现大转角,而支座所处牛腿非水平状态时,则需对支座时特殊设计,以防止转角提前占用而影响正常的转角功能。
球铰支座的主要技能功能能够接受竖向载荷;具备适当的抗竖向拔力的功能,保证竖向受拔时上下结构不脱节,且能正常转角;具备抗水平剪力的功能,保证水平受力时不掉落;可满足水平位移要求;可满足万向转动,万向承载;球铰支座选用时应留意的事项:选用支座时应留意承载力的巨细、竖向拉力的巨细、水平力的巨细。
2020年实施GB/T 32836-2016《建筑钢结构球型支座》的标准,对所有钢结构支座的要求、试验方法、检验规则等都做出了规定,即日起所有厂家生产的钢结构支座均按照此标准执行,而不再参照GBT17955-2009《桥梁球型支座》标准。 钢结构抗震球铰支座承受纵向拉力、压力和水平剪力等,可抵御强烈地震的脆性破坏,抗震效果明显,同时安装简单快捷,可以有效缩短施工工期,保证的基础上节约了项目成本。 钢结构抗震球铰支座检测项目: 1、抗压弹性模量:检测产品设计的弹性大小。 2、抗剪弹性模量:检测产品水平变形应力大小 3、极限抗压强度:检测产品承载力储存模量 4、抗剪粘接性能:检测产品内部钢板与橡胶粘接的是否存在缺陷, 5、抗剪老化性能:检测产品耐老化性能,目前该标准因试验标准较低,意义不大。 6、容许转角性能:检测梁体转动过程中不出现脱空容许的转动量。 7、摩擦系数:检测四氟滑板和不锈钢板在有硅脂润滑条件下的摩擦力值。
聊城瑞诚工程橡胶地处河北省衡水市滨湖新区彭杜乡王许庄,地理位置优越,此处交通便利,本公司专业生产 橡胶止水带。 公司的经营战略:树立长期发展和竞争意识,在创造公平竞争环境,鼓励竞争的前提下以客为尊,制定适应客户的市场策略。公司的品质方针:站在客户立场监控产品质量,以客户满意的产品为宗旨。公司的服务宗旨:以诚信为本!为客户提供长期品质稳定的货源及发展上的支持,使客户经营综合效益得到提高,在合作中建立“双赢”的发展目标。公司精神: 重视沟通、协商、合作、不断创新、服务 ,公司有完善的网络销售平台,一批年轻、充满朝气、诚信、务实的销售团队,赢得了海内外客户的信任与支持。

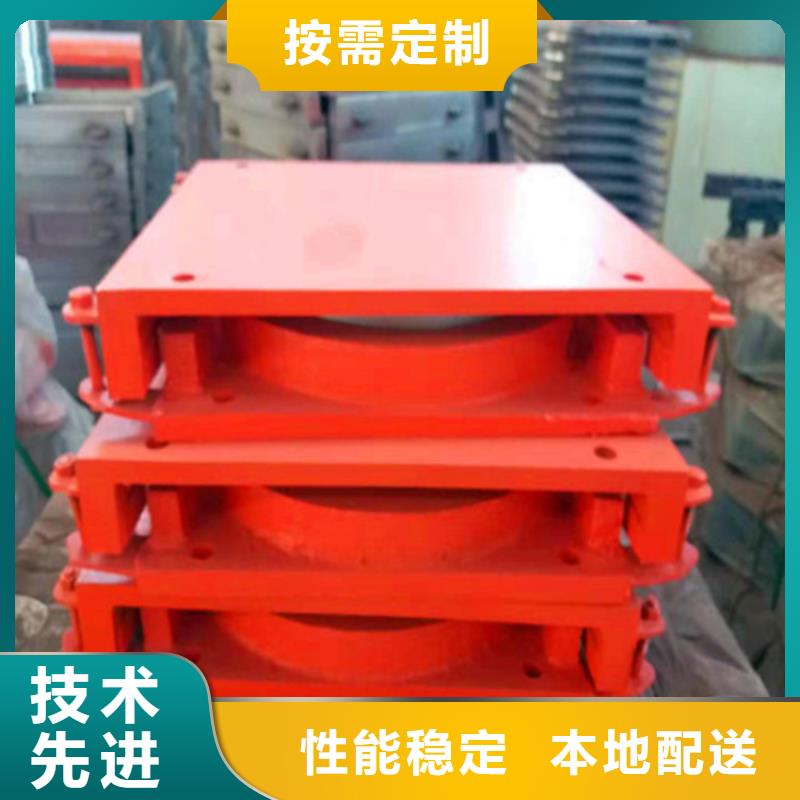

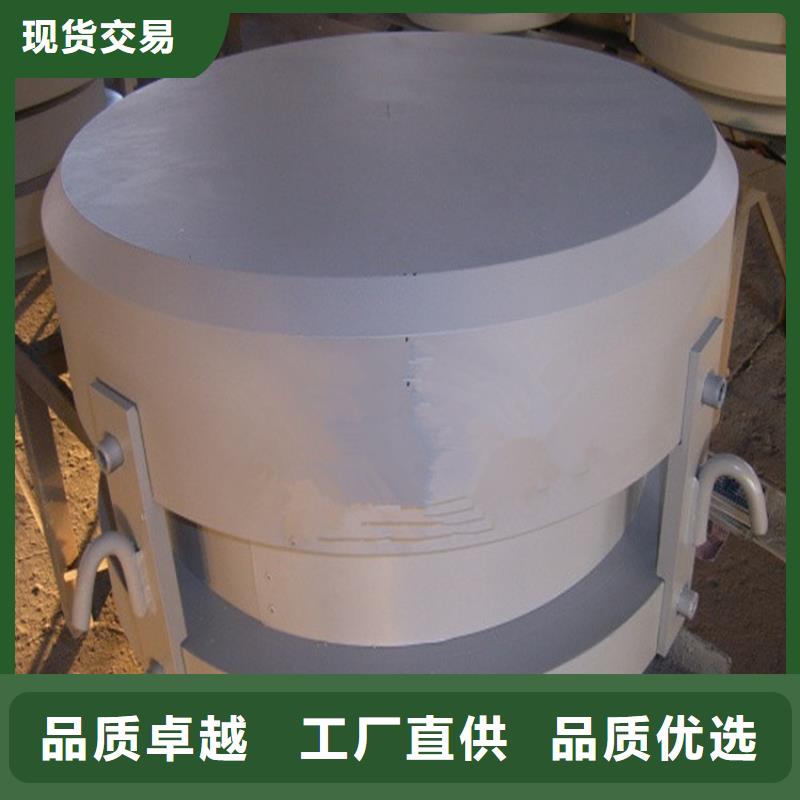

球铰支座的结构: 该支座是在滑动铰支座的基础上开展而来,构造主要由上支座板、聚四氟乙烯板、不锈钢板、中心球面板、中心主体、箱体、不锈钢板、聚四氟乙烯平面滑板和下支座板等组成。 球铰支座的规范参数: 支座规范分为22个等级,支座竖向规划承载力、规划转角、摩擦系数均按相关规范要求规划。 注:以上支座的技术参数:竖向压力:300KN-10000KN;竖向拉力:90KN-3000KN;水平剪力:60KN-2000KN;转角:0.03rad;X向位移:±60mm和±100mm;Y向位移:±60mm和±100mm。规划刚度180KN/m-6000KN/m。 球铰支座受力情况与力学计算假定一致,支座通过球面传力,作用反力分许均匀,传力可靠,通过聚四板(PTFE)的滑动实现支座的转动,可万向转动,可以实现支座水平滑动,允许位移值大,能够有效的释放结构地震作用变形与温度应力,球铰支座刚度大,变形小,承载能力高,抗震性能好,无老化问题,耐久性好,适用温度范围大。
