天正华意电气设备(威海市分公司)有着多年 手持直流电阻测试仪发展历史，是一家从事 手持直流电阻测试仪专业设计、制造、批量生产的综合性企业。与国内多家科研院所建立密切合作关系，不断研发被用户看好的 手持直流电阻测试仪产品，深受广大客户好评。我公司具有完善的现代化管理模式， 手持直流电阻测试仪产品结构合理，性能可靠，确保向客户提供高质量的产品和周到的售后服务。
变压器容量特性测试仪容量测试3.1容量参数设置在主菜单界面选定“容量测试”项，进入容量测试前的参数设定界面（图三）。一次电压：进行变压器容量的判定之前，需要正确输入变压器的工作电压，该项为变压器的一次额定电压值。单位为kV。二次电压：进行变压器容量的判定之前，需要正确输入变压器的工作电压，该项为变压器的二次额定电压值。单位为kV。一次电压、二次电压的可输入值不高于500kV，同时如果输入的数值不包括在下列电压等级时，仪器自动将“变压器类型”改变为“其他变压器”。测试“其他变压器”的容量时，需要输入被测变压器的“阻抗电压”，才能进行准确的变压器容量测量。本仪器包含的变压器电压等级包括：10kV/0.4kV、10kV/3kV-6.3kV、35kV/0.4kV、35kV/3.5kV-11kV、6kV/0.4kV、6kV/3kV-3.15kV、6.3kV/0.4kV、6.3kV/3kV-3.15kV、10.5kV/0.4kV、10.5kV/3kV-6.3kV、11kV/0.4kV、11kV/3kV-6.3kV等12项（/前方为变压器的一次额定电压，/后为变压器的二次额定电压）。变压器类型：设定被试变压器的类型。主要设定有“SJ（73）配变”、“S7.S9(及以上)配变”、“干式变压器”、“其他变压器”等四个备选项。其中，“其他变压器”的概念是指，所测变压器的额定电压未在上表所列出的电压等级范围之内的变压器、非配电变压器的特种变压器等等变压器。当选用“S7.S9(及以上)配变”项时，容量测试完毕后，系统将根据测得的被试品的负载损耗，来推定被试变压器究竟属于哪一种类型的变压器，以供工作人员参考。另外S9(11)配变与S9(11)电变的不同，请参考国标《JB/T 3837-2010变压器类产品型号编制方法》的规定。阻抗电压：当测试“其他变压器”时，输入准确地阻抗电压，才能进行准确地容量测量。可以直接用数字键输入数据。当测试“其他变压器”以外的其他变压器时，该项将根据额定电压和变压器类型显示国标阻抗电压。一般情况下该项值无需修改，即可进行正常的容量测试。只有当试品变压器铭牌所标阻抗电压与该项所显示值相差较大时，则建议改变其值，使其更接近铭牌所标注的“阻抗电压”值，将更有助于变压器容量的测试。
变压器容量特性测试仪容量参数设置公共参数为做变压器的容量及特性试验时候必须设定的参数，进行容量测试时对容量测试参数部分进行正确的设置，同样，进行特性测试时对特性参数部分进行正确的设置。公共参数部分的各个参数说明：变压器类型：指变压器的不同类型。根据《变压器能效计划（2021-2023年）》涵盖所有涉及GB20052-2020《电力变压器能效限定值及能效等级》相关标准。变压器类型包含了以下，点击中间即可打开选择：?联结组别：根据变压器的内部接线方式可分为Yyn0、Dyn11和Yzn11三种情况，只有明确变压器的联结组别才可准确判断出被测变压器的型式。?额定高压：指被试变压器施压侧的额定电压值，用于区别不同电压等级的变压器；相同容量、不同电压等级变压器的短路试验参数值是不同的；要做到准确判断，就必须输入被试变压器的高压侧额定电压。?额定低压：低压侧的额定电压，单位KV；?阻抗电压：当测试非标变压器时，必须输入此项参数，才可正确测出实际容量及特性参数。阻抗电压的取值范围2.0％~20.0％。注意：当测试国标配电变压器时，阻抗电压参数框前面如果有图标，阻抗电压有效，设置的阻抗电压参与变压器容量计算，如果图标为，阻抗电压无效，设置的阻抗电压不参与变压器容量计算。?当前温度及温标：输入当前被测变压器的本体温度，用于对测试结果做温度校正。因容量判断主要依据是变压器的短路试验的数据（阻抗电压和短路损耗），根据我们所测出的实际数据，按要求校正到额定条件时的短路损耗数值，在查表得到被试变压器的实际容量；变压器短路试验（测量短路损耗）时将测试功率测试结果校正到温标（短路试验的额定条件为温标），不做此项校正时输入温标即可（校正公式为：P＝K×PK ，其中K代表电阻温度系数，其算法为K＝(235＋温标)/(235＋t)，式中t为测试时实际温度，对于阻抗电压的校正，也是根据公式用实测值进行自动校正，公式如下：式中UKT代表当前温度实测阻抗电压百分比，PKT代表当前温度下实测短路损耗，SN表示被测变压器的额定容量。测试结果是非额定电流的校正，同时国标要求变压器的短路损耗应在环境温度为“温标”设定值时进行，所以额定条件的数据都是在“温标”时的标准数值，为了准确判断容量，必须将测试结果校正，因此当前温度的准确直接影响容量的判断结果。当前温度的取值范围：-35℃~75℃。

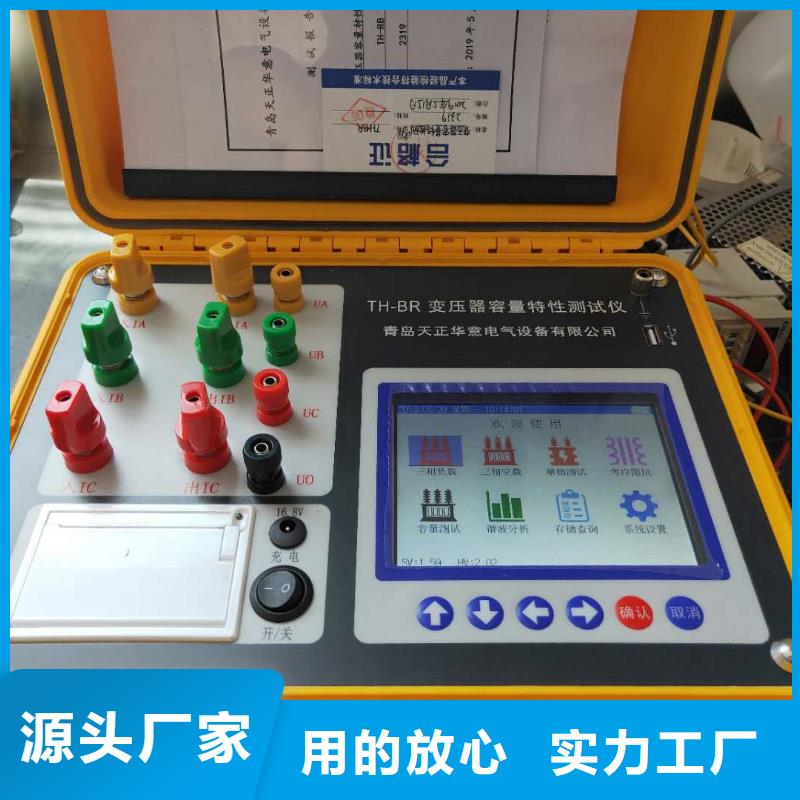

变压器容量特性测试仪 功能特点（1）可准确判断10KV、35KV及光伏干式变压器的材质。（2）可以盲测10KV变压器的容量及35KV、110KV、220KV的变压器容量，支持直接测试出变压器实际容量盲测与铭牌容量一致性对比。（3）集成变压器材质测试、容量测试、特性测试、直阻测试、变比测试；可测量各种类型变压器的空载损耗、空载电压、空载电流、负载损耗、阻抗电压、短路电压、各种温标下的校正损耗等。（4）可自动进行波形畸变校正，温度校正，电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），操作人员只需根据变压器类型输入校正指数，仪器即可自动计算出校正后的结果，非常适合没有做稍大容量变压器短路试验条件的单位。（5）允许外接电压互感器和电流互感器进行扩展量程测量，可测量任意参数的被试品。（6）根据《变压器能效计划（2021-2023年）》涵盖所有涉及GB20052-2020《电力变压器能效限定值及能效等级》相关标准。（7）测试仪采用知名厂家生产的7.0英寸，800＊480图形点阵的高亮度、宽温、宽视角、阳光下清晰可视的全触摸型工业级彩色液晶屏。（8）电池剩余电量百分数指示功能，绝非简单的亏电报警。（9）导电硅胶触摸按键使操作更简便，按键寿命更长。（10）测试结果存储功能，可存储500组以上容量测试数据。（11）用户可随时将测试的数据通过微型打印机将结果打印出来。（12）集成了中小型变压器和电压互感器的直流电阻测量，采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选择电流。（13）集成智能电子尺可自动采集数据并在仪器中显示，温度自动采集。（14）内置接线图及电子说明书。（15）全汉字菜单及图形操作提示实现友好的人机对话，操作简便；触摸屏与硅胶按键双功能操作，适应性更广。
