我们的大电流发生器微机继电保护测试仪质量层层把关视频将带您走进产品的生产线，让您亲眼见证产品的每一个制作环节和工艺细节。
以下是:大电流发生器微机继电保护测试仪质量层层把关的图文介绍

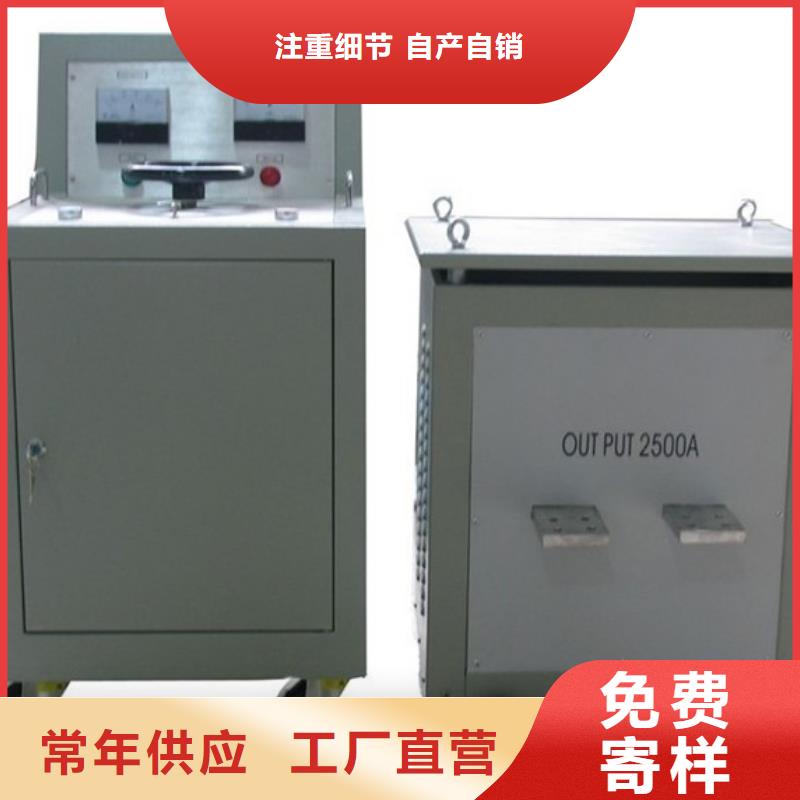

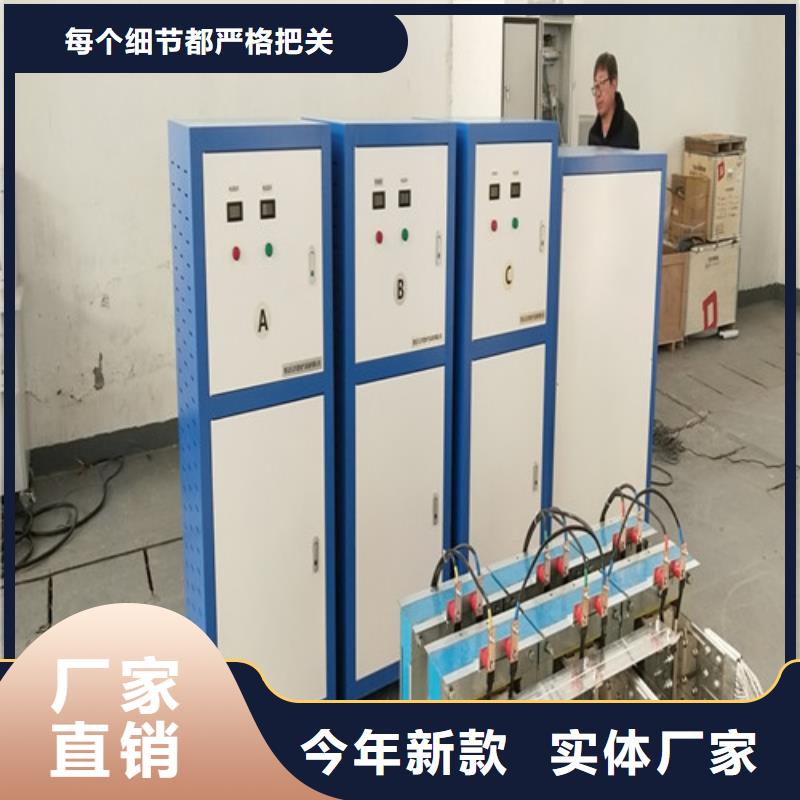

大电流发生器主要功能特点：1）内置高配置工控机，采用可编程控制器西门子S720PLC作为中心处理器，对交流信号进行实时扫描,实现监测和闭环控制，并设计密码设置管理，只有获得相应操作权限的人员，才能进行某些功能的操作。2）进口PC机17英寸真彩大液晶触摸工业平板电脑操作，采用支持现场总线技术的智能型传感器，实现数据传送的全数字化，显示操作单元选用了触摸式彩色液晶显示屏，全中文菜单，界面清晰直观，操作简单方便。测试无需外接任何辅助设备，全自动控制，傻瓜式操作，快捷、简单、方便3）本仪器测试方法有全自动测试与手动测试两种方法，只需设置简单的试验电流与时间即可。带有自动稳流系统，配有4个USB口，轻松外挂U盘、打印机等多种设备。并可可以通过鼠标接口直接操作。提供RS232和RS485两种通讯接口选择，可与后台计算机连接，通过RS232接口可以直接与电脑PC机通讯，可以打印曲线，提供电脑通讯软件；实现数据分析和温度曲线打印；4）只需设置好目标电流即可，无需人工监控，仅需设定测试、电流和步长，省去手动调压、人工记录、描绘曲线等烦琐劳动，减小劳动强度，提高工作效率也可工作结束后把数据读到电脑上查看即可。5）有超过限定值自动报警功能具有可靠的过热、过流、过压及短路自我保护功能。
天正华意电气设备(温州市分公司)汇集了一大批高素质的管理人才和技术精湛的 手持直流电阻测试仪科研精英，现有员工150余人，专业技术人员20人，并和一些具有丰富经验的各行各业的专家保持长期合作。经过多年的辛勤探索，公司建立了一套完备有效的服务体系，打造了一支经验丰富的服务团队，为客户不仅免费规划场地、设计安装基础图和流程图，提供专业的技术培训，而且派技术人员现场指导安装和调试设备。公司售后服务部，建立客户使用档案，使传统上门服务与网络在线服务双管齐下，优势互补，贴心、，赢得了客户们的广泛赞誉。
大电流发生器 点击开始菜单的自动测试按钮，系统进入自动测试流程。在设置界面可对相关参数进行设置。自动测试中，可以执行单次长时间大电流输出测试，也可依据温度或是依据时间进行多次大电流输出测试。通过选择按钮“依据温度重复试验”，“依据时间重复试验”进行选择重复试验的方式，如果按钮被按下即选中此种试验方式，同时按钮用红色字体显示。依据温度重复试验的设计为，如果某一温度达到温度上限，则停止电流输出，等待温度下降到温度下限，此时如果某一温度下降到温度下限，则启动温度输出。直到达到输出设定次数。系统停止。当上下限温度设为0时，系统将自动屏蔽该温度依据时间重复试验的设计为，启动后系统开始计时，同时电流上升到指定电流，并保持。当到达输出时间是，停止电流输出，同时暂停时间开始计时，到达暂停时间后重新启动电流输出，如此重复，一直到设定的重复次数后停止测试。
大电流发生器PLC和触摸屏的通信：计算机与计算机或计算机与终端之间的数据传送可以采用串行通信和并行通信2种方式。S7-300系列PLC的通信分3种工作方式： PPI通信方式、自由口通信方式和Profibus-DP通信方式， 本系统采用的是自由口通信方式。3.1.3.2.3典型的PLC程序：3.1.3.2.3.1模拟量的采集及发送在模拟量输入及其转换成实际值的过程中（以温度为例），温度传感器采集到的模拟信号通过PLC模拟量输入模块变成数字信号传到PLC 的存储器， 再根据传感器的量程等实际情况把数字信号换算成实际的温度值（模拟量比例换算是指由于A /D、D /A 转换之间的对应关系， S7-200 CPU内部用数值表示外部的模拟量信号， 两者之间有一定的数学关系， 即模拟量/数值量的换算关系）。系统从模拟量模块中地址为AIW10的通道输入模拟量。为了增强输入模拟量的稳定性， 模拟量采集程序采用求多次采样值的平均值方法； 而为了减少CPU 的扫描时间， 程序中的除法采用移位除法（用采样次数的2的次方表示， 如128次为2的8次方）。3.1.3.2.3.2触摸屏的触控功能当触摸屏上的按钮被按下时， 触摸屏会给PLC发送按钮位置坐标（触摸屏中表示位置坐标的数据块为"AA 73按钮的坐标CC 33 C3 3C"）， PLC收到数据后判断按钮的位置坐标是否正确，如果正确，则执行显示曲线、显示实时参数、控制执行机构等指令。3.1.3.2.3.3通信的相关程序PLC 的编程方法因程序设计人员的思维习惯不同而有很大差异， 常用的编程方法有梯形图编程和语句表编程2种。梯形图接近继电器控制的表达形式， 语句表则类似于计算机汇编语言， 这2种编程方式均实时反映出继电器控制的思想。
