产品视频展示，助您洞悉【异频线路参数测试仪】-直流电阻测试仪供货及时产品的每一处细节。让购买决策变得轻松简单，为您带来更好的购物体验。
以下是:【异频线路参数测试仪】-直流电阻测试仪供货及时的图文介绍
天正华意电气设备(宿州市分公司)主营 手持直流电阻测试仪。本公司拥有从专业开发，经营管理到市场营销的精英人才，从产品设计开发，技术创新、到营销能力都在同行业中处于翘楚地位。合理的产品价值，使公司的产品供不应求，赢得用户的良好赞誉。天正华意电气设备(宿州市分公司)以“质量、 质量、再质量的高要求品质意识”诚邀天下客商，携手共进，共同创造美好未来。

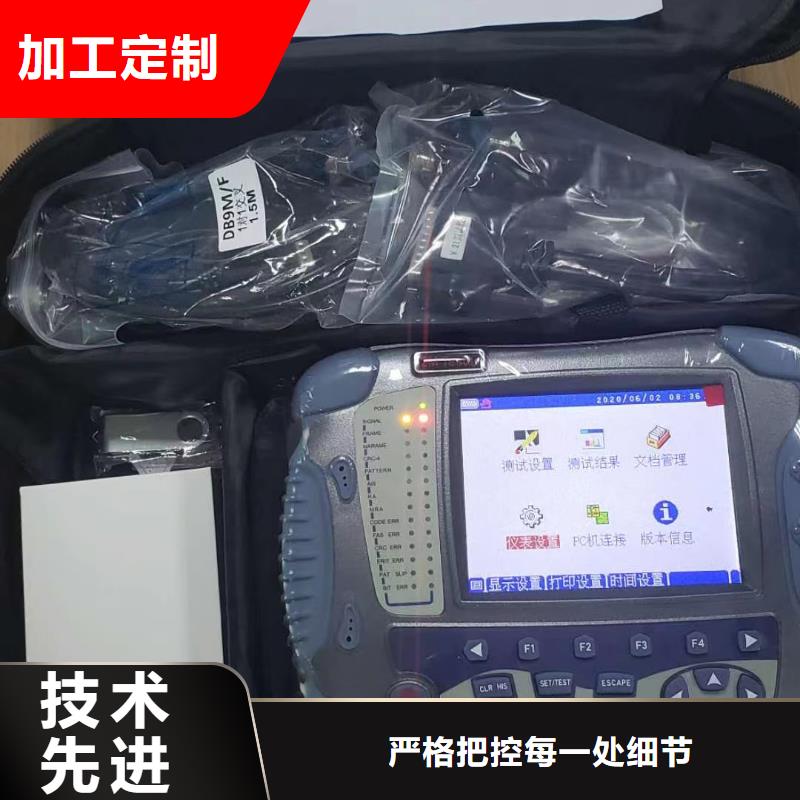

异频线路参数测试仪首先用脉冲测距法（低压脉冲法）测量线路全长。本方法适用于对输电线路的全长、开路故障和短路故障的测试。凡是输电线路相间或相地的绝缘电阻降至线路的特性阻抗（大约等于400Ω），甚至直流电阻为零的故障均为低阻或短路故障。凡是相对地电阻无穷大或虽与正常的绝缘电阻相同，但电压却不能馈至用户端的故障均为开路故障，或称断路故障。测试前，将Q9线与主机输出Q9座相连，Q9线的红夹子与输电线路的一相相连，黑夹子与系统地相连。2.根据被测输电线路的长度，选择脉冲长度一般情况下：＜5Km选取“短距离” 5～10Km选取“中距离”＞10Km选取“长距离”3. 按一下“测试”键，测试屏右下角将弹出一个采样菜单，待完成条结束，屏幕将显示测试的特征波形，并且不断地重复采样显示。在重复采样的过程中可适当调节“主机”的“输入振幅”电位器，直到回波拐点清晰为止。由于输电线路上有较强的感应电压（可能有数百上千伏），在用低压脉冲法进行测量时，仪器不能直接用夹子线夹在故障相上。如果直接接入线路，将因为线路上的感应电压使一起的输入电路烧毁。的办法是先用接地线将相线短路，线路故障测试仪的红夹子经过一个0.1微法/5KV的隔离电容器再接到故障相上，撤掉短路线，就可正式进行测试了。

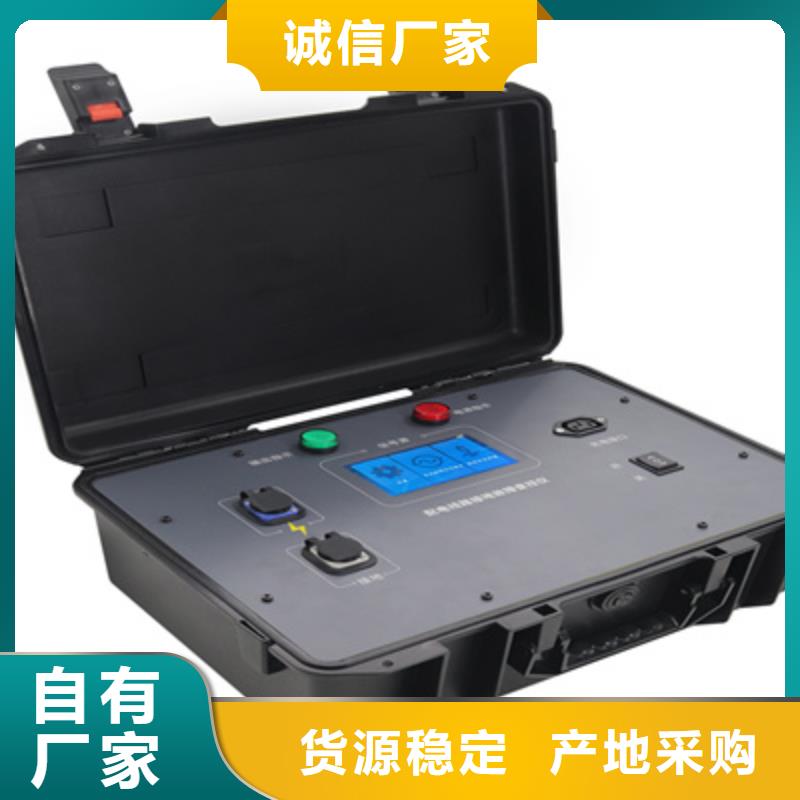

异频线路参数测试仪使用方法1 巡查装置简要介绍1.1 信号发生装置：1.1.1 界面说明打开电源后，显示主界面如下分“输出异频信号”和“本机电池电压”，通过“选择”键相互切换。“输出异频信号”即往线路注入异频信号（对应异频信号灯亮）。“本机电池电压”即检测本机锂电池电压，电池充满电压为11.8V(充电器指示灯变为绿灯),当电压低于9.6V时，会报警，界面显示“电?池电压过低，请充电！”，充电时，插上充电器，面板充电指示灯亮，表示充电正常。1.1.2 接线说明信号输出 将异频信号输出线（红色）一端接入本端口，另一端接入挂钩拉闸杆（内置保险丝），确保接线良好可靠。大 地 将接地线（黑色）一端接入本端口，另一端接入现场接地柱上，确保接地良好可靠。充电接口 专用12V充电器接口。1.2 信号采集器长按红色“电源”键3秒，指示灯闪烁，即开启本机，在任何状态下均可长按下电源键3秒进入关机状态。将本采集器旋进绝缘令克棒。1.3 信号接收定位器1.3.1长按红色“电源”键3秒，开机正常后直接进入主菜单界面，在任何状态下均可长按下电源键3秒进入关机状态。1.3.2?按“上下”键、“确认”和“取消”键，可以选择菜单并进入相应内容。“检测异频电流” 检测信号发生器注入的异频电流值，超过门限时，蜂鸣器报警。“检测负荷电流” 检测线路运行的负荷电流，超过门限时，蜂鸣器报警。“检测钳表电压” 检测钳表（即信号采集器）电池电压，必须大于4.4V,否则需更换电池。“检测本机电压” 检测本机（信号接收定位器）电池电压，必须大于5.0V,否则需更换电池。

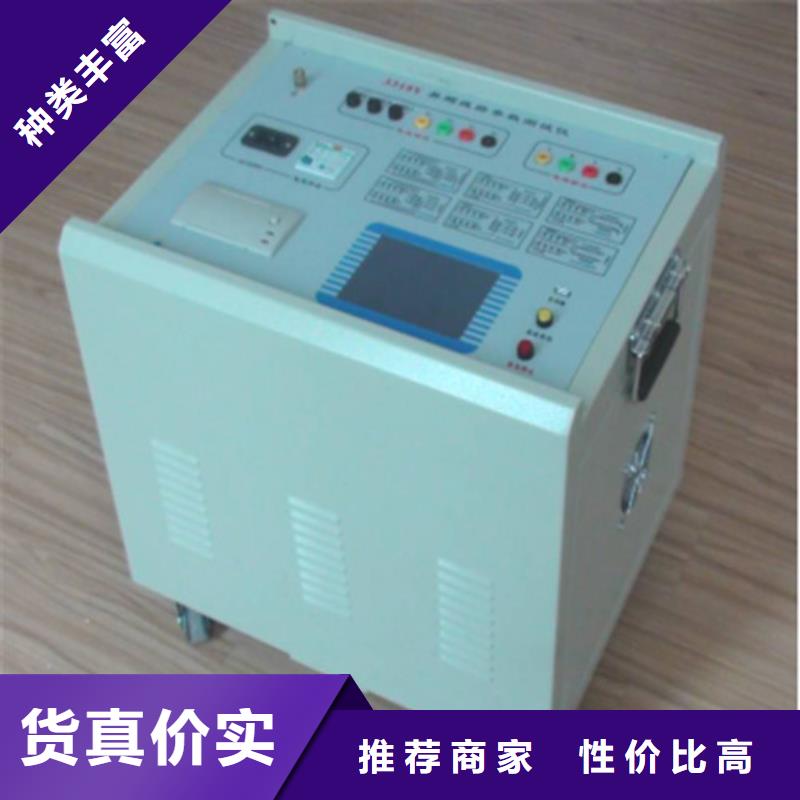

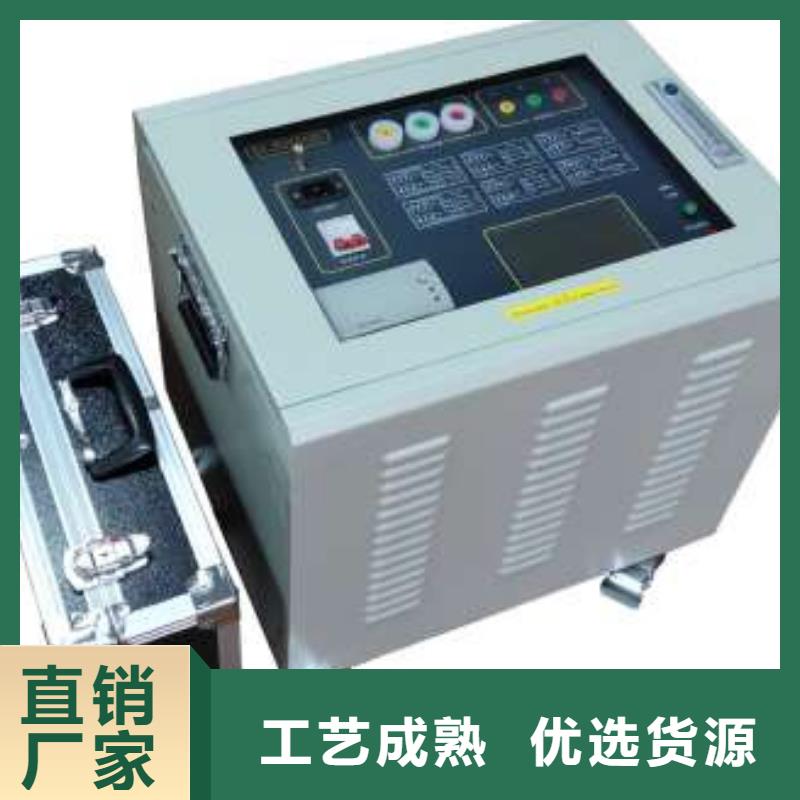

异频线路参数测试仪 使用说明4.1、主菜单图4—14.2、线路设置图4—24.3、项目测试主界面（如图 4—1）九宫格显示六个测试项目一目了然，行从左至右分别是正序阻抗、零序阻抗和线路互感；第二行从左至右分别是正序电容、零序电容和耦合电容。用户在根据接线提示正确接好仪器外部接线的情况下，只需点一下相应的项目就能进入下一级开始测试菜单（如图4—3），本菜单采取长按并显示进度条的形式，杜绝了操作人员无意识情况下误操作的情况发生，保障了操作人员以及仪器本身的。按住开始测试不放，当进度条跑满整个方格的时候，仪器将自动进入的测试过程。为更好的保证测量精度和测量性，仪器首先将对外界干扰信号进行检测并分析；当然，仪器内部采用的是高端的专业DSP快速处理器来处理，相对用户来说整个干扰检测过程就是一瞬间的事情，用户根本不用担心此过程会占据过多的时间而导致测试过程时间过长。干扰检测完成后仪器立即启动变频输出装置；首先变频到55Hz使输出端快速平缓地输出至200伏电压或者4安培电流，整个过程仪器内部均采用实时监控的手段，保证输出的稳定可靠。升压或升流成功后，保持200伏电压或4安培电流然后进行55Hz（如图4—4）环境下的检测分析；当55Hz检测分析完成后，仪器自动变频到45Hz进行45Hz（如图4—5）环境下的检测分析；经过仪器内部中央处理器的高精度处理，得出并显示各项测试结果及数据（如图4—6），包括55Hz所有数据和45Hz所有数据，用户可以自行选择查看并打印。整个测试过程的所有数据均是采取的实时检测并显示的方式，用户可以很直观的观察监视整个测试过程发生的变化。
