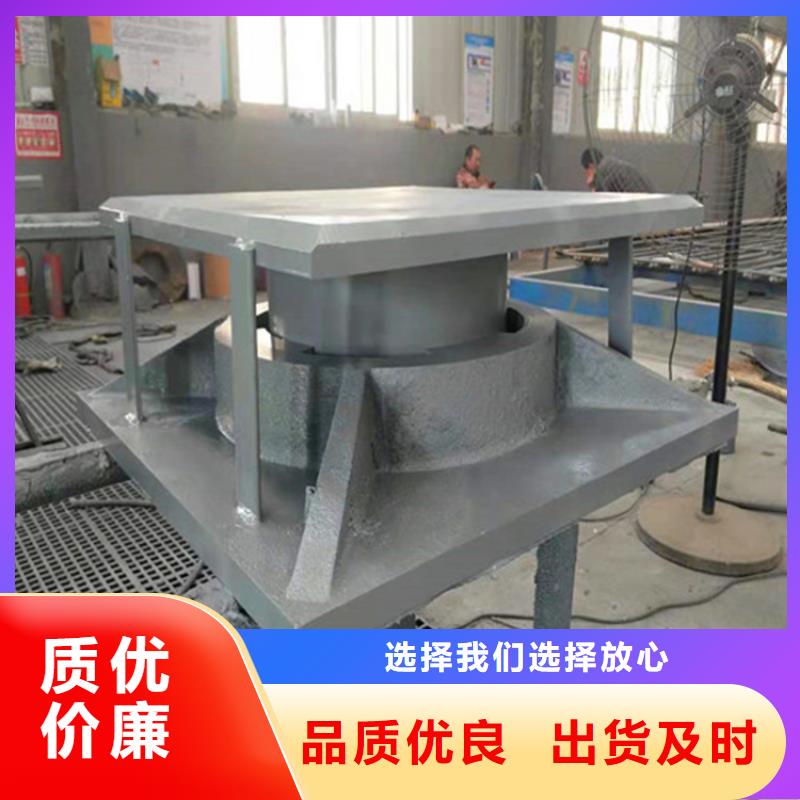

万向滑动球形支座通过球面传力,作用反力分许均匀,传力hao,通过聚四板(PTFE)的滑动实现支座的转动,可以实现支座水平滑动,允许位移值大,能够释放结构地震作用变形与温度应力,支座刚度大,变形小,承载能力高,抗震性能好,无老化问题,耐久性好,适用温度范围大。转角大小可按工程要求设计,支座转动可一般为(0.02?0.05)。 万向滑动球形支座主要用于建筑节点的铰接,尤其适用于机场、车站、地铁设施、体育场馆、会堂展厅等钢结构或钢混结构膜结构节点的铰接,同时也能满足桥梁减震的需要,具备上下构件铰接后大的万向转角功能。 球形支座有下支座凹板、球冠衬板、上支座滑板、聚四氟乙烯滑板(平面和球面各一块)及橡胶密封圈和防尘罩等部件组成。 球冠衬板是球形支座的核心。它的平面部分开有镶嵌四氟板的凹槽,用以固定平面四氟板。 下支座凹板由钢板或铸件制成,主要起固定球面四氟板的作用并将支座反力分散传递到桥墩、桥台上。
球形抗拉滑动支座采用减振弹簧,可满足高烈度区工程结构的减振需要。支座的受力部件均采用钢件,在200年内没有老化问题。球形抗拉滑动支座性能参数指标:竖向承载力:KN竖向拔力:KN水平剪力:KN,以上三种类型的力可用相应组合选取,但情况特殊时需另行复核设计。设计转角:0.01-0.06rad摩擦系数:μ=0.03(常温-25℃~40℃)μ=0.05(低温-60℃~25℃)弹性系数需按工体计算选以达到在静力状态下的内力均匀。动力作用下降低峰值应力的作用。 辊轴是完结支座移动功用的部件,为了防止其倾倒,在两端辊轴上设有牙板,刺进下摆和底板的槽口内,可以随辊轴一起翻滚。 滑动球形支座通过球面聚四氟乙烯板的滑动来实现支座的转动过程,转动力矩小,而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关。与支座转角大小无关。其用钢量少体积小,制造成品相对较低,具有万向转动万向承载等其它类型支座所无法比拟的优点。而且抗震球形支座采用抗拉、抗剪的特殊结构,具有能抗地震烈度9度的能力。
球形支座性能参数: 1、支座反力(竖向承载力)分为16 级;1000 , 1500 , 2000 , 2500 , 3000 , 4000 , 5000 , 6000 , 7000 , 8000 , 9000 和10000 , 12500 , 15000,17500 , 20000KN 。 2、支座设计转角θ分为0.01 、0.015 和0.02rad(根据需要可增大)。 3、球形支座设计位移量 顺桥向:1000 一2500KN e=士50 和士100mm; 3000 一10000KN e=士50 、土100mm 和士150mm; 横桥向(GX 多向活动支座)e=土20mm 设计位移量根据工程需要可进行变更。 4、支座设计摩擦系数在聚四氟乙烯板有硅脂润滑条件下,应力为30Mpa左右时,取值如下:常温(-25℃ ~+60℃ )0.03 低温(-40℃ ~+40℃ )0.05 5、球形支座可承受的水平力: 纵向活动支座(ZX )横桥向水平力为支座反力的10% , 固定支座(GD)承受水平力为支座反力的10%。
