以下是:高低压开关柜通电试验台蓄电池测试仪好产品有口碑的图文介绍
天正华意电气设备(江西省分公司)一直坚持人才和 手持直流电阻测试仪产品并重的原则，吸纳了具有经验丰富的 手持直流电阻测试仪工程技术人员和专业管理人才，严管理、高技术、先进的 手持直流电阻测试仪生产设备及完善的检测手段 ，生产高品质的 手持直流电阻测试仪产品，提供优质的售后服务。

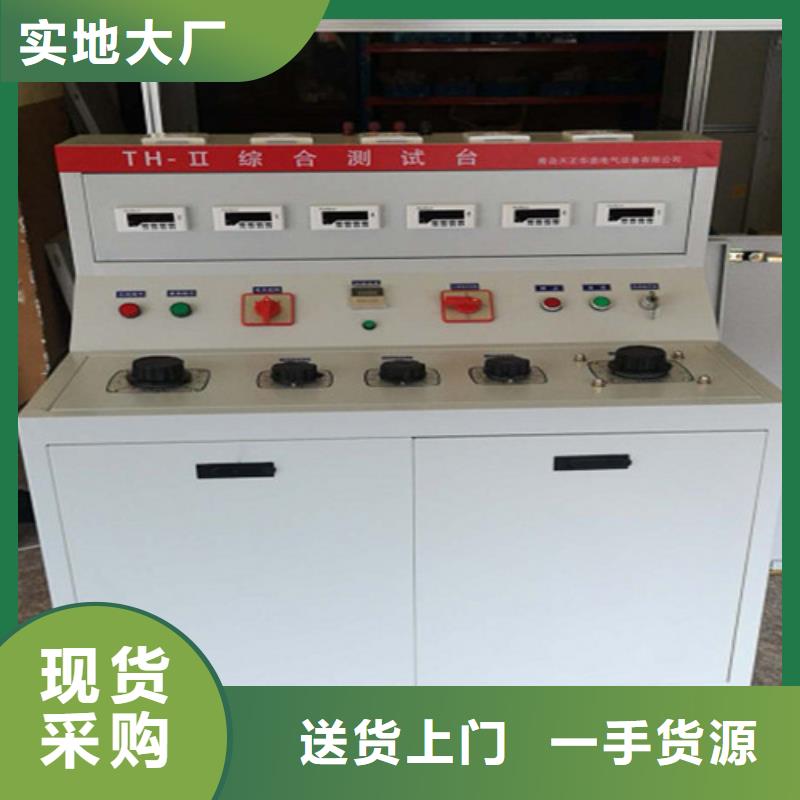

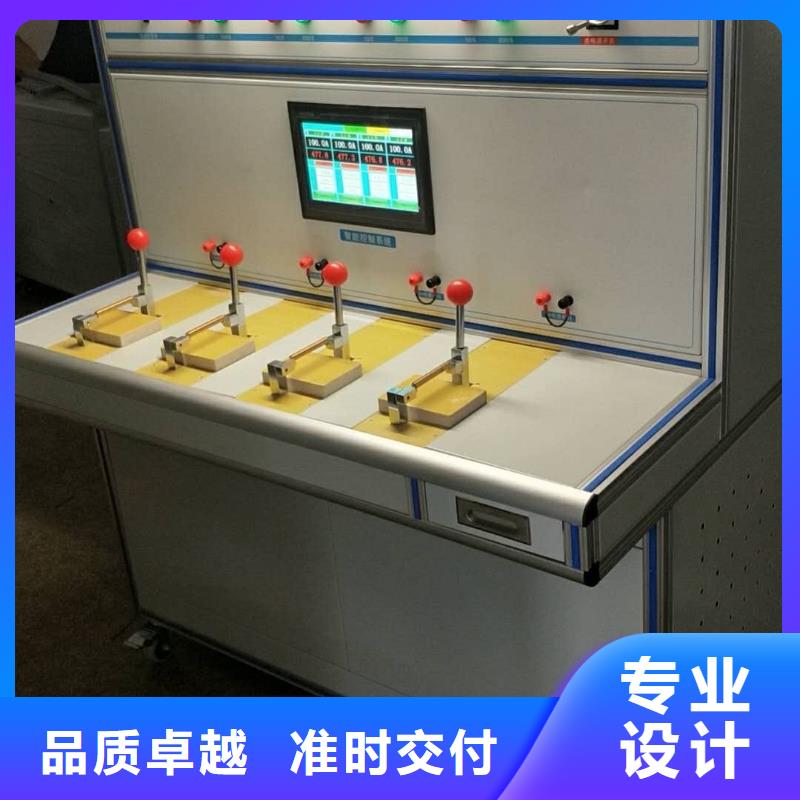

高低压开关柜通电试验台技术指标1.电源输入：220V±10％，频率：50Hz±0.5 Hz；2.测试电流范围：0—1000A； 3.测试电流纹波系数：小于5％；4.输出电流的稳定性：≤0.5％；5.时间记录：0-9999S；小时间分辨率：0.001S；6.环境温度：－20℃至50℃7.外形尺寸：470mm(长)×320mm（宽）×460mm（高）；8.重量：20kg四、仪器单机使用方法1. 按试验要求正确接线图1 接线示意图2. 控制箱的面板结构图图2 面板结构图3. 软件使用（1）开机使用开机处于“欢迎界面”,如图3：图3 欢迎界面根据键盘的示图4，按上↑、下↓、左←，右→可以切换“安秒动作试验”、“通流不动作试验”图4 键盘界面选中试验方式后，按确定可以进入主界面，如图5:图5 主界面结果显示区：以表格方式显示试验结果，标题栏为额定电流、电流倍数、试验时间、开始试验时刻。中间为试验记录，可以存200条。底下为记录显示汇总，有试验记录条数、6条每页，光标所在哪一页，光标选择第几条。按上↑、下↓键可以移动选择，选中记录加粗显示。设置数据区： 设置试验中需要的参数数据额定电流为直流断路器的额定电流电流倍数为相对额定电流的倍数试验时间为电流输出的长时间。试验操作区： 按左←，右→键选择、设置、试验。（2）设置参数在主界面上，选中“设置”，然后按确定后进入设置界面,如图6:图6 设置界面按左←，右→时切换光标移动位置，按上↑、下↓时更改光标位置数据的值。光标位置和设置的数值全部可以自动循环，前且在使用时有默认的标准值。

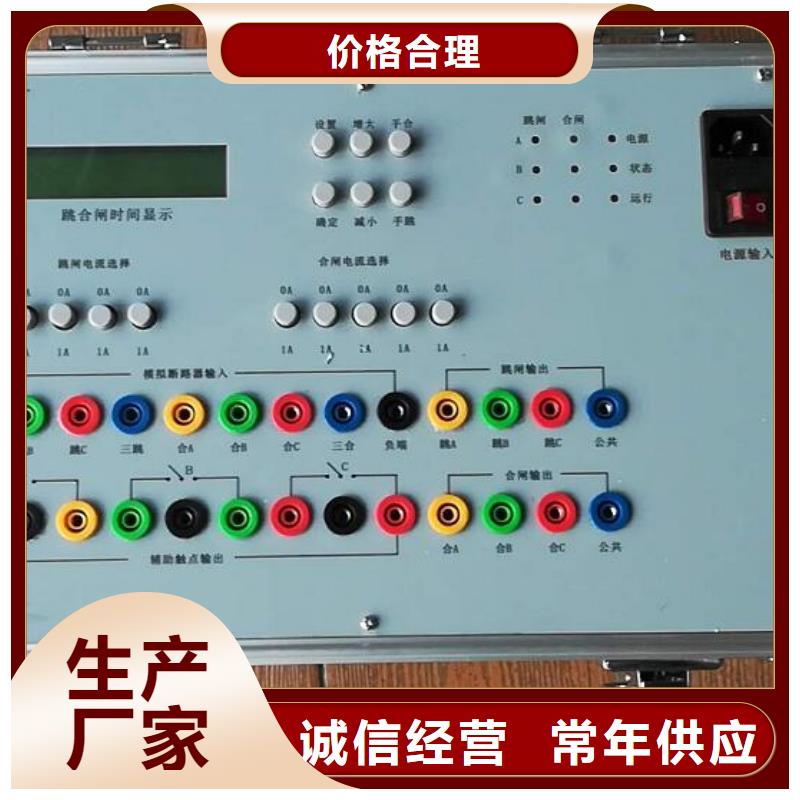

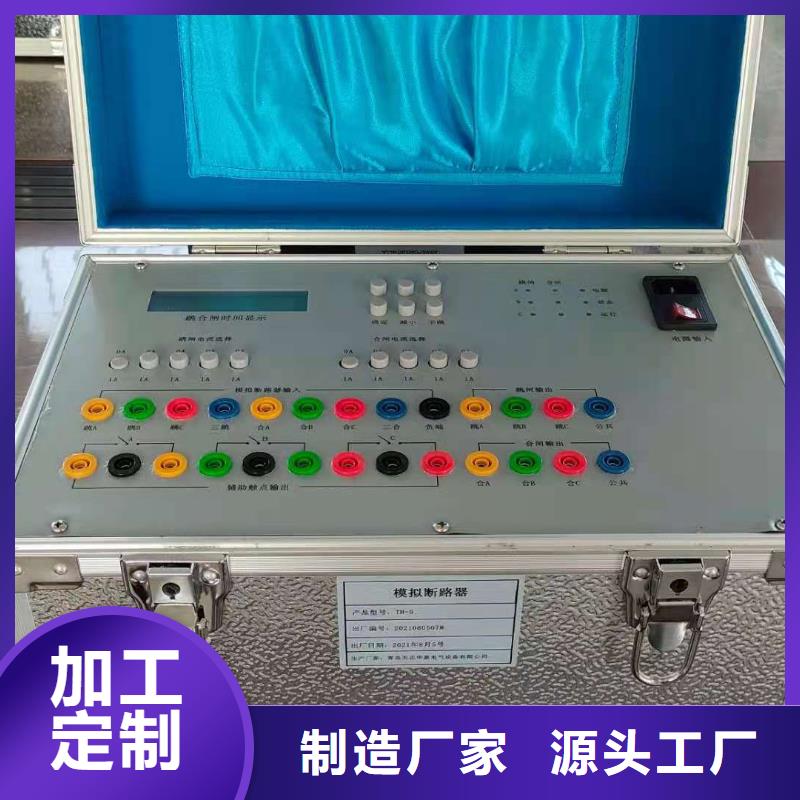

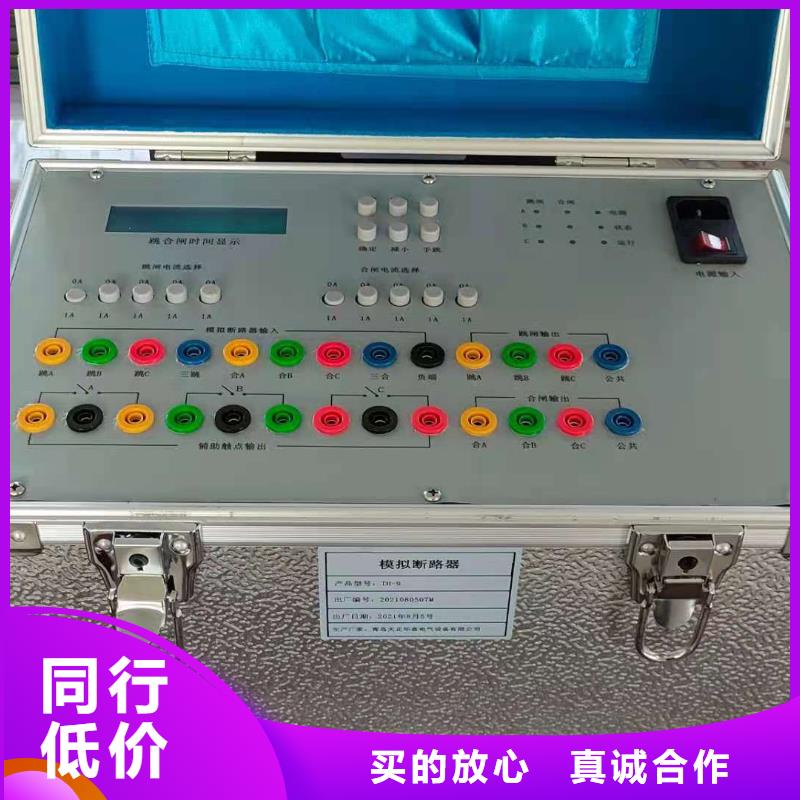

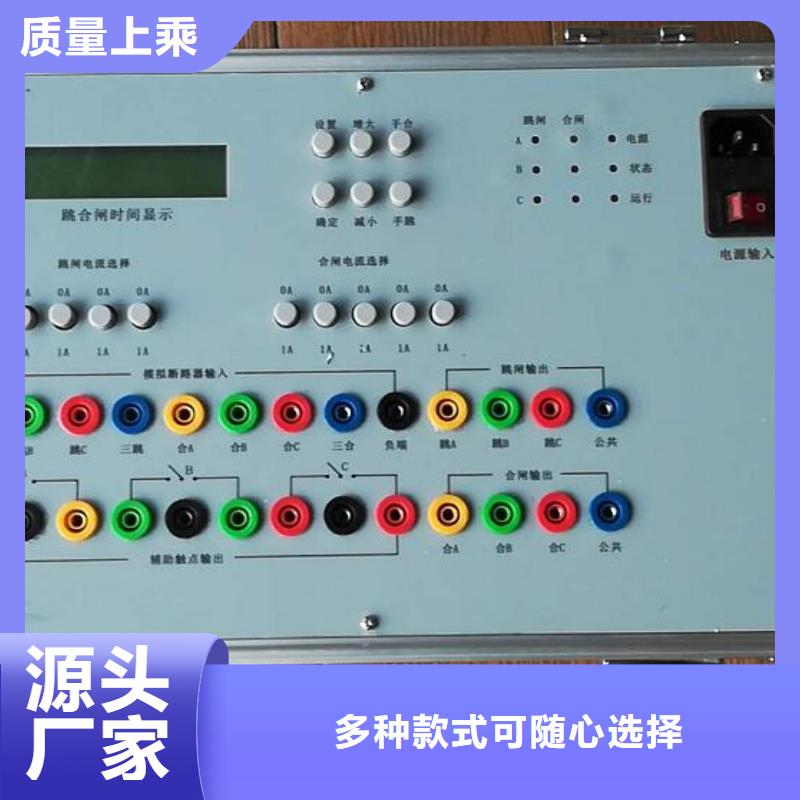

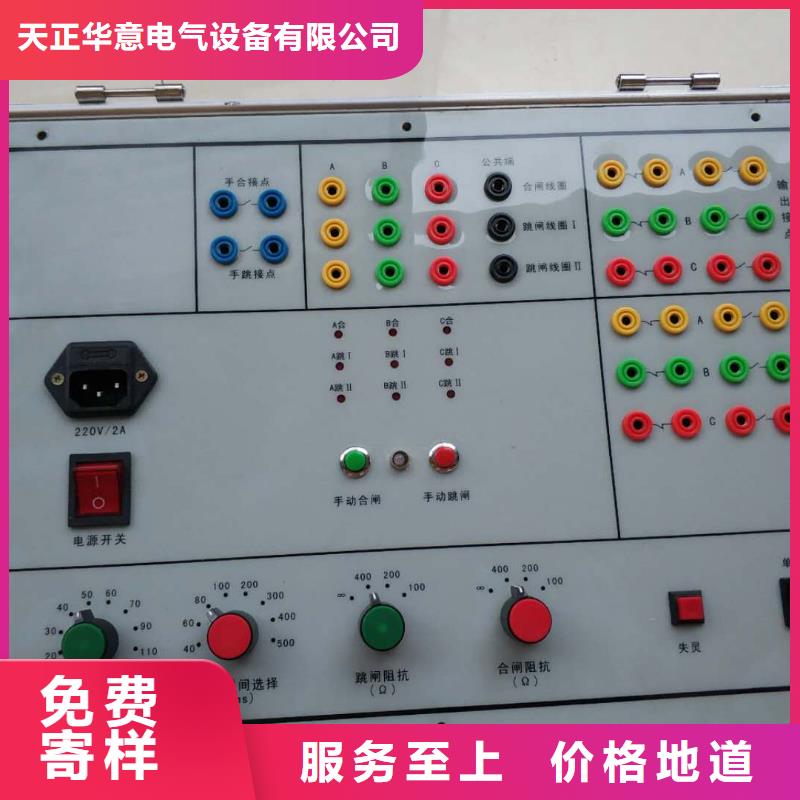

高低压开关柜通电试验台 跳闸电流按键采用5键自锁琴键开关，按下一键后即接入1A 电流，按二键即接入2A电流，可设置跳闸电流为1A、2A、3A、4A、5A。（10）合闸电流选择开关：同跳闸电流按键。（11）模拟断路器输入接点：保护装置发出跳合闸脉冲，接入模拟断路器跳合闸输入接点与公共端。（12）辅助输出触点：面板A、B、C三组辅助触点为空接点，常开位置代表合闸状态，常闭位置代表分闸状态。可用于接通辅助设备电路。（13）相关功能键：①设置、确定、增大、减少：按下设置键，按增加、减少键可设置TA的时间；按确定键，则设置完毕；若继续按下设置键，依次可进行TB、TC、HA、HB、HC的设置，设置完毕，按下确认键让系统确认。②手跳、手合：手跳手合按键是为配合继电器的需要，可以任意改变模拟断路器的跳合闸工作状态，并试验模拟断路器内部跳合闸回路是否正常。③跳A、跳B、跳C：分相进行模拟断路器的手动跳闸。④合A、合B、合C：分相进行模拟断路器的手动合闸。（14）指示灯：①电源指示灯(红色)模拟断路器上电后，电源指示灯亮，说明系统电源正常②运行指示灯(绿色)模拟断路器上电后，运行指示灯亮。
高低压开关柜通电试验台如果所有的参数都设置完成，按取消退出设置回到主界面开始状态。输出电流 ＝ 额定电流X电流倍数不能超过1000，输出电流小于200A时,试验时间不超过9999S；输出电流大于200A时,试验时间不超过300S。（3）与打印按上↑、下↓键可以移动选择试验记录，按左←、右→键切换光标移动位置到“”，按“确定”将删除光标选择的试验记录。按上↑、下↓键可以移动选择试验记录，按“打印”可以打印输出选择的试验记录。（4）安秒动作试验安秒动作试验用来检测直流断路器开断（电流倍数—时间）的特性试验。试验前检查：断路器检查——直流断路器是否断开其它的电气连接，是否已经合闸。连接检查——本装置输出的是0-1000A的直流电流，务必把每一接触点接牢扭紧。试验过程：首先设置额定电流、电流倍数、试验时间。接着选中“试验”后按确定，选择“开始”后按确定将输出电流,如图7:图7安秒动作试验系统在电流输出时开始计时，过程中自动捕捉直流断路器的跳闸状态为结束时间，结束时间与开始时间差为通流试验时间。电流输出过程中按取消键，可以退出试验；根据设置的试验时间，计时到了也退出试验，通流试验时间＞结束时间与开始时间差。试验结束后，系统自动断开输出电流，并存储试验数据，在试验结果区可以看到一条新的试验记录。（5）通流不动作试验通流不动作试验用来检测直流断路器在通过额定电流左右电流的稳定性能的特性试验。试验前检查：断路器检查——直流断路器是否断开其它的电气连接，是否已经合闸。连接检查——本装置输出的是0-1000A的直流电流，务必把每一接触点接牢扭紧。试验过程：首先设置额定电流、电流倍数、试验时间。接着选中“试验”后按确定，选择“开始”后按确定将输出电流,如图7:
高低压开关柜通电试验台如 输入数字有误，按 DEL 删除即可。5.2 后面板介绍名称 说明电流校准端口 输入电流，用于对 LD-300 电流校准使用。Q 时间校准输出端 输出脉冲，用于对 LD-300 时间校准使用。5.3 分断时间及剩余动作电流的校准要执行漏电开关测试仪分断时间及剩余动作电流的校准：1.将被校准漏电开关测试仪与校准装置连接，打开校准装置和被校准漏电开 关测试仪。2.按 功能键，将校准装置切换到分断时间测试模式。3.设置动作电流。设置动作电流与被校漏电开关测试仪一致（实际使用过程 中，由于被校准漏电开关测试仪的动作电流值误差较大，因此，可以将校准装置 的动作电流值设置的稍微小一些，在 80％I△n～I△n 之间。如：被校漏电开关测试仪是 30mA，那么校准装置可以设置为 24mA ～30mA 中任意一个稍小一些的电流值）。设置动作电流值，按 -“数字键”- ，若需更改设置则按 。 如设置动作电流为 30mA，按，再按数字键“3”和“0”，再按 键确定。4.设置电流因子。设置校准装置的电流因子与被校漏电开关测试仪一致。按，屏幕显示如下图，有 1：（0.5＊I），2：(1＊I），3：（1.4＊I），4：（2＊I），5：(5＊I）五种电流因子供选择，按相应的数字键选择电流因子，再按 键。如设 置电流因子为 0.5＊I，则按数字键“1” 再按 ENT 键，屏幕上的值自动显示 为“0.5＊动作电流”的值（如动作电流值为 30mA，则值显示为 15mA）。5.设置分断时间。根据 JJF1283-2011 的要求，分断时间校准点为 20ms，50ms，100ms，200ms，500ms，1s，2s，5s，每点测量一次，分断时间选择（0.9～0.95）T（T 为漏电开关测试仪分断时间值），且 1×I△n 不必超过 5s，5×I△n不必超过 500ms。
