一次通流加压模拟带负荷向量试验装置主机操作使用5.1 开机界面：主机按on/off开关机，开机后有六种工作模式（见图1）。通讯测量、单机测量、通讯查询、单机查询、二次负荷、参数设置。图1 主机工作模式5.2 单机测量：选择电压作为参考基准，根据被测电流相别（见图2），点击记录到对应位置（例：当轻触绿色区域IHA时，电流的幅值及相位就落入IHA对应区域并暂存，同时显示IHA相位图）。图2主机单机测量菜单6 分机操作使用开机界面（见图3），可通过上下键或者是左右键选择需要的工作模式，按“确定”键进入到电压通讯、电流通讯、单机测量、二次负荷、无线中继、数据回传功能菜单（见图4）。图3 分机工作模式图4 分机单机测量菜单7 主机、分机测量通讯操作使用7.1 主机、分机对时校准使用前需要先将主机与分机开机后通过校准线连接，主机在 “工作模式”或“通讯测量”界面（见图5），分机光标指在“电压通讯”或“电流通讯”时按“确定”键进入对时校准，分机显示屏幕动态提示对时时间（见图6），通常在90秒内完成对时校准，主机与分机的对时校准完成后拔出校准线即可进入测量通讯工作方式，当主机被误操作断电时需关闭分机重新进行对时校验。图5 主机对时校准显示菜单显示屏幕左上角有“返回主页”键、“数据存储”键、“数据”键、“相位图表”键，选择对应功能操作（图3）。图6分机对时校准显示菜单7.2 测量数据无线通讯编码、存储、查阅对主机接入的信号轻触“基准选择”进行电压或电流切换，无线通讯过程中，接入信号应始终保持不变做为相位参考基准，分机发送的被测二次幅值及相位信息是相对于主机接入信号的滞后角度，分机根据测试点定义对应的测试组和相别，按“发送”将分机测试数据对应存储到主机显示屏幕的位置，测试过程分机可随时对已测试过的信息进行读取查阅，待该测试完成后可由分机控制主机对测试数据按照时钟时间进行存储（见图7）。图7分机测试通讯、定义组别、存储、回传信息显示菜单分机操作：待分机测试的电压或电流幅值数据稳定后，按“发送”键分机将被测试点的电压（或电流）幅值及相对于参考基准的相位信息通过无线通讯发送至主机，同时主机将数据再次反馈给分机进行有效确认；改变测试组别时按“F”键，通过方向键进行修改，电压电流相别各有9组供选择，若无操作10s退出编号修改界面；测试完成后按分机“存储”键控制主机存储分机所有上传的测试数据；通过分机主菜单“数据回传”，可提取主机已存储的所有信息，通过方向键翻看存储数据。7.3 分机做为无线中继使用分机做为无线中继模式用于强电磁场干扰及强屏蔽环境的无线通讯信号桥接。当主机与分机无法正常通讯时，可将另一分机作为中继放置主分机之间（一般为强屏蔽门口即可）,按分机“无线中继”键进入中继通讯模式(见图8）图8分机无线中继模式7.4 主机通讯存储数据查询主机通讯查询分两个，一个为查询主界面（图8），显示保存的日期、时间、基准的幅值信息；一个为存储查询的次级界面，即数据详情界面（图9），显示主机一屏全部的数据信息。

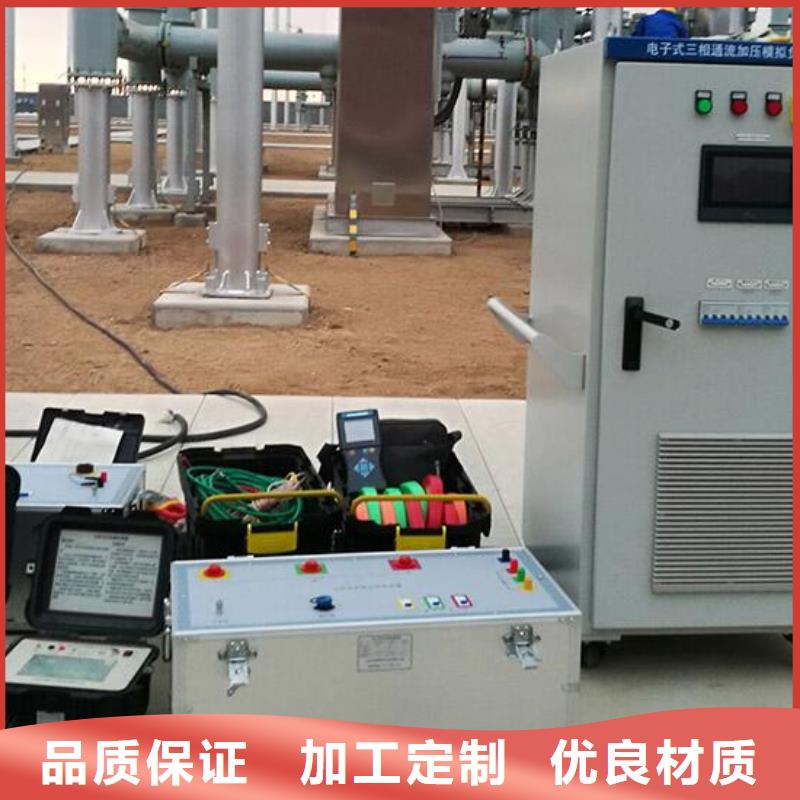

一次通流加压模拟带负荷向量试验装置模拟负荷模块连接关系及功能简述55V/200A一般用于变压器差动保护，在中压和高压侧短路，低压侧加压的情况；110V/100A、220V/50A、440V/25A一般用于变压器差动保护，对低压和高压侧短路，中压侧加压的情况；440V/25A、880V/12.5A一般用于变压器差动保护，对中压侧和低压侧短路，高压侧加压的情况；其中880V还用于全站通压试验中。Ⅰ路电源接三相工频大电流转换输出15V/200A，用于母线及间隔回路通流试验；Ⅱ路电源接三相工频电压转换输出10kV/0.2A，用于对PT一次加压做为参考相位基准，验证PT变比、极性、相位关系是否正确；电压转换输出100V/0.1A方便对保护装置的二次输入电压用作相位测量的参考基准。6. 模块操作说明6.1变频电源操作说明打开变频电源柜门，接好输入电源线及2路输出线后，启动送电，合上左上角控制开关，待显示屏进入登录界面后合上输入开关，并根据试验项目需要合上输出开关，变频电源的电压、频率、相位调整均可通过平板控制实现。6.2平板操作说明6.2.1蓝牙连接打开app，左上角会显示“模拟负荷调试（未连接）”，请点击右上角三个点，选择连接设备，已匹配设备列表中有 “MNFH-xxx”的蓝牙设备，点击连接。成功连接后左上角会显示“模拟负荷调试（已连接）”，蓝牙连接前的平板所有设置均为无效设置，蓝牙连接后会自动更新至源当前设置状态。如果已匹配设备为空，请关闭软件，到系统设置——蓝牙——可用设备——选中MNFH-xxx，并输入配对密码1234，待成功配对后返回模拟负荷app界面连接蓝牙设备。6.2.2 Ⅰ路电源输出连接说明a) 变频电源连接三相工频大电流转换装置时，Ⅰ路输出方式：升流输出，Ⅰ路输出端选择：10V/200A 升流器；b) 变频电源连接三相阻抗变换装置时，输出方式：升压输出，Ⅰ路输出端选择：根据阻抗变换装置连接关系做一一对应；c) 变频电源直接输出时，输出方式：升压输出，Ⅰ路输出端选择：电源输出；6.2.3 Ⅱ路电源输出连接说明变频电源连接升压装置时，Ⅱ路输出方式：升压输出；变频电源Ⅱ路直连时，Ⅱ路输出方式：电源输出；平板显示的电压、电流、均为按照变比折算到一次回路上的电压、电流幅值。6.2.4 电源参数设置参数设置时，先输入设置值，再按输入值左侧灰底黑字描述部分，待设置值由黑色变为灰色，说明设置成功。以变频源Ⅱ路连接升压装置为例，Ⅱ路电压设置5.7kV，并按设置值左侧对应的灰色按钮“Ⅱ-电压[kV]”待设置值由黑色变为灰色，说明设置成功。如果Ⅱ路电源处于启动状态，输出相电压为5.7kV。在平板设置与实际接线一致的情况下，平板显示的电压、电流幅值为实际施加到一次回路上的电压、电流幅值。
天正华意电气设备(六安市分公司)依靠科技求发展，满足各类 手持直流电阻测试仪客户的需求，是我们始终不变的追求。“诚信精致，有效创新”是企业长期发展所坚持的核心理念。我们的目标：在 手持直流电阻测试仪为您提供有效的解决方案；只有的品质，才能创造高品质的 手持直流电阻测试仪，让你我携手，把握机遇。
一次通流加压模拟带负荷向量试验装置测量2套母差保护屏中101、100、111母差保护，包括后台监控机测量值等；测量完成后将111间隔一次设备恢复到初始状态。备注：为节约后续试验工作，缩短测试时间，通流时改换测试间隔时可不必中断输出，先合上112间隔开关，然后再将111间隔一次设备恢复到初始状态。以下间隔雷同5.2）101--#1母线-100母联开关-#2母线-112线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上112-2、112、112-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-112线路间隔。通流加压路径图略测量2套母差保护屏中101、100、112母差保护，测量112间隔线路保护方向，包括后台监控机测量值等；测量完成后将112间隔一次设备恢复到初始状态。5.3）101--#1母线-100母联开关-#2母线-113线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上113-2、113、113-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-113线路间隔。通流加压路径图略测量2套母差保护屏中101、100、113母差保护，测量113间隔线路保护方向，包括后台监控机测量值等；测量完成后将113间隔一次设备恢复到初始状态。5.4）101--#1母线-100母联开关-#2母线-114线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上114-2、114、114-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-114线路间隔。通流加压路径图略测量2套母差保护屏中101、100、114母差保护，测量114间隔线路保护方向，包括后台监控机测量值等；测量完成后将114间隔一次设备恢复到初始状态。5.5）101--#1母线-100母联开关-#2母线-115线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上115-2、115、115-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-115线路间隔。通流加压路径图略测量2套母差保护屏中101、100、115母差保护，测量115间隔线路保护方向，包括后台监控机测量值等；测量完成后将115间隔一次设备恢复到初始状态。5.6）101--#1母线-100母联开关-#2母线-116线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上116-2、116、116-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-116线路间隔。通流加压路径图略测量2套母差保护屏中101、100、116母差保护，测量116间隔线路保护方向，包括后台监控机测量值等；测量完成后将116间隔一次设备恢复到初始状态。5.7）101--#1母线-100母联开关-#2母线-117线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上117-2、117、117-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-117线路间隔。通流加压路径图略测量2套母差保护屏中101、100、117母差保护，测量117间隔线路保护方向，包括后台监控机测量值等；测量完成后将117间隔一次设备恢复到初始状态。5.8）101--#1母线-100母联开关-#2母线-118线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上118-2、118、118-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-118线路间隔。通流加压路径图略测量2套母差保护屏中101、100、118母差保护，测量118间隔线路保护方向，包括后台监控机测量值等；测量完成后将118间隔一次设备恢复到初始状态5.9）101-#2母线-100母联开关-#1母线- 118线路间隔（复验一次）将101-3、101、101-2、100-2、100、100-1开关合位，合上118-1、118、118-D2接地刀闸，测试电流经过主变开关-#2母线-母联开关-#1母线-118线路间隔。
