球形支座球铰支座以质量求生存视频已经精心制作完成,它将以全新的方式展现产品的独特魅力,让您为之倾倒。


以下是:球形支座球铰支座以质量求生存的图文介绍

球形支座球铰支座以质量求生存

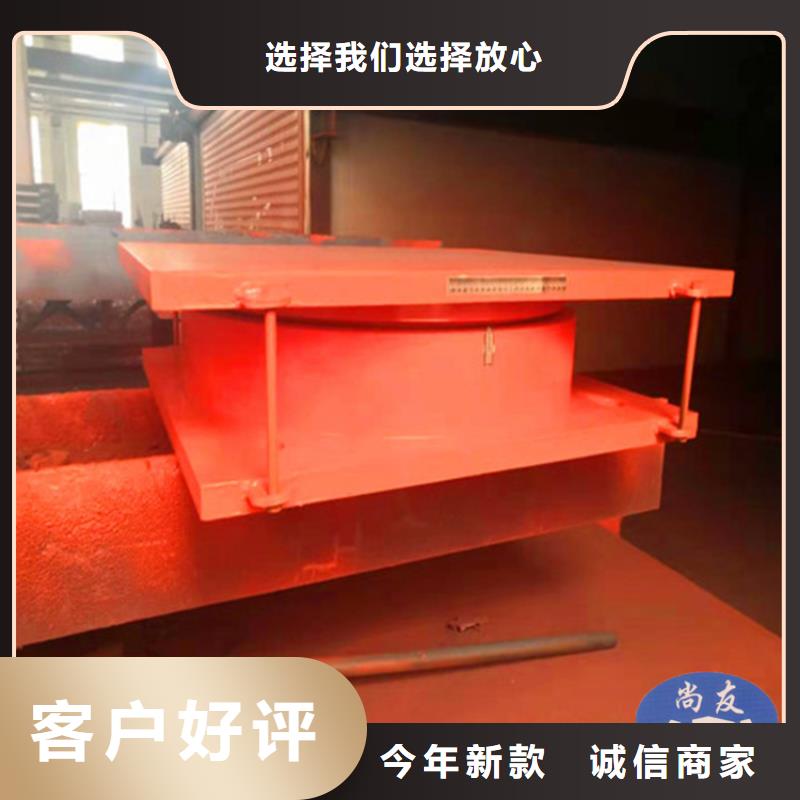

球型钢支座QZ球形支座 QZ球形支座构造特点及功能 QZ球型盆式支座是由上支座板含不锈钢板、下支座板、球冠衬板、聚四氟乙烯滑板(即平面四氟板、球面四氟板)及防尘结构等组成。本系列产品与普通盆式橡胶支座相比,其转角更大、转动灵活、承载力大、容许位移量大等特点,而且能更好地适应支座大转角的需要。该系列产品被广泛应用于曲线桥、直桥、斜桥及城市立交桥等桥梁工程中。 QZ球形支座产品分类,球型支座具有承受竖向荷载和各向转动动能,按其水平向位移特性分类为: A、双向活动支座:具有多向位移性能,代号DX; B、单向活动支座:承受单向水平荷载,具有纵向位移性能,代号ZX; C、固定支座:承受各向水平荷载,各向均无位移,代号GD。QZ球形支座结构型式 球型支座由上支座板(含不锈钢板)、球冠衬板、下支座板、平面聚四氟乙烯板、球面聚四氟乙烯板和防尘结构等组成。



球形支座的工作原理:球型支座的位移由上支座板与平面四氟板之间滑动来实现,其工作原理与盆式橡胶支座完全相同。通过在上支座板上设置导向槽或导向环来约束支座的位移方向,可制成球型支座的单向活动支座和固定支座。 球型支座竖向转角,是由球面板与球面四氟板之间的滑动来实现的.通常由于支座的转动中心与上部转动中心不重合,因此在支座板与平面四氟板之间形成第二滑动面.根据上部结构与支座转动中心的相对位置,球面转动方向可以与平面滑动方向一致或相反.如果两转动中心重合,则平面上就不会发生滑动. 球型支座转动力矩的大小与球面和摩擦阻力有关,因此,球型支座转动时偏心距与支座的摩擦系数μ和球面半径r有关.德国的实验表明,实测支座转动的偏心距为e=μ*r,改值小于静力分析的理论值,这是因为球形支座转动时,先是发生在球型板与球面四氟板处,然后才在平面四氟板上发生滑动,因此球型支座特别适用于大转角要求的桥梁使用。




瑞诚工程橡胶(潮州市分公司)是专业销售、生产(广东潮州) 本地 橡胶止水带于一体的综合性企业。公司秉承“诚信为本、客户至上”和“专人、专业、专心,做精、做细、做透”的经营理念,以金属流通为主业,以“优质、快捷、”为标准,服务客户,奉献社会,规模实力不断增强,品牌信誉日益。
