)严格进行交接验收。真空开关出厂前
已做过试验,但在运往现场安装完毕后,必须进行有关参数的复核。以防止设备在运输中的变化,特别是操动机构与真空开关连接后的问题。主要复测的参数有:合闸跳,分闸同期,开距,超程,合、分闸速度,合、分闸时间,直流接触电阻,断口绝缘水平。  (2)重视缓冲特性的调整。操动机构在高压真空开关机械结构中是为复杂、精度要求高的部分,为了保证高压真空开关的可靠性,一般采取分装式结构,即将操动机构与开关主
体二者分开,由生产条件比较好的工厂集中生产操动机构,然后再将机构的输出轴与开关合而为一,所以机械参数的合理配置与调整,直接关系到高压真空开关的技术性能和机械寿命。满意的缓冲特性应该是运动部件接触缓冲瞬间,缓冲器提供较小的反力,随着缓冲距离的增加,缓冲特性迅速变陡,大可能地吸离能量,达到限制分闸反和分闸行程的目的。  (3)严格控制真空开关的合、分闸速度。真空开关的合闸速度过低时,会由
于预击穿时间加长,而增大触头的磨损量。又由于真空开关灭弧室一般采用铜焊工艺,并且经高温下去气处理,所以它的机械强度不高,耐振性差。如果开关合闸速度过高会造成较大的振动,还会对波纹管产生较大冲击,降低波纹管寿命。通常真空开关的合闸速度为0.6~2m/s,对一定结构的真空开关有着佳合闸速度。真空开关断路时的燃弧时间短,其大燃弧时间不超过1.5 个工频半波,因此,需要严格控制开关的分闸速度。此外,要
求真空开关的分闸缓冲器与合闸缓冲器有较好的特性,尽量减轻分闸或合闸时的冲击力,以保护真空灭弧室的使用寿命。3、温升  高压真空开关的回路电阻是影响温升的主要原因,而灭弧室的回路电阻通常要占高压真空开关回路电阻的50%以上。触头间的接触电阻是真空灭弧室回路电阻的主要组成部分,因为触头系统密封于真空灭弧室内,触头与外壳之间的真空形成了热绝缘,所以触头和导电杆上的热量只能通过动、静导电杆
向外部传导散热。真空灭弧室静端直接与静支架相连,动端则通过导电夹、软连接与动支架相连。因动端连接环节较多,导热路径较长,所以高压真空开关温升的高点多集中于动导电杆与导电夹搭接部位。在实际应用中,有效的利用静端有利于散热的元件,迫使触头间隙热量较多的从静端导出,分流动端的热量,是解决高压真空开关温升偏高的有效措施。4、结论  真空开关优越的技术应用特性,得到了广大用户的普遍认可,随
着经济建设的持续增长,今后将得到越来越广泛的应用。




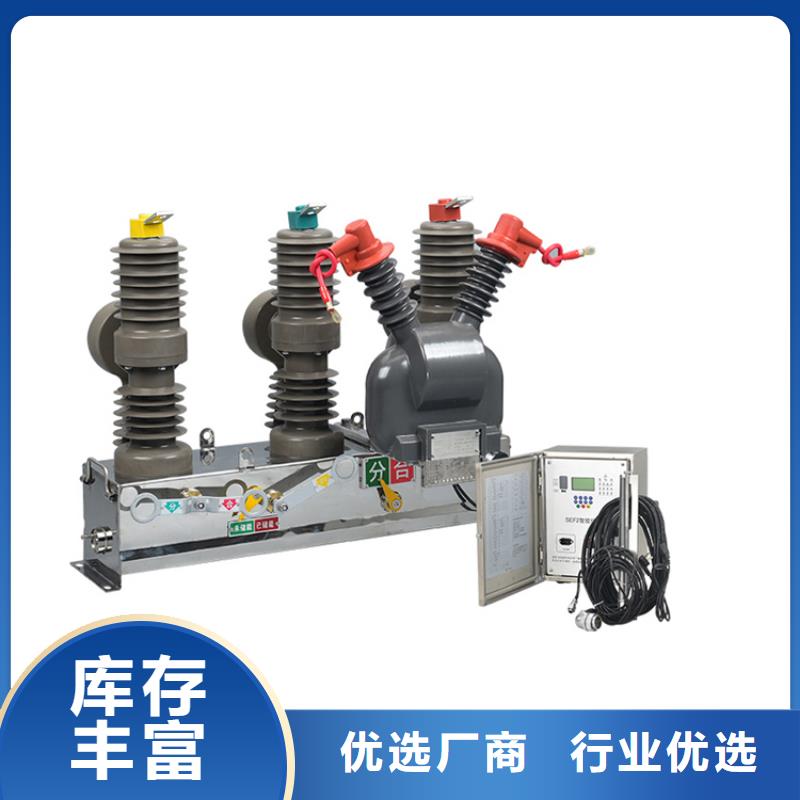

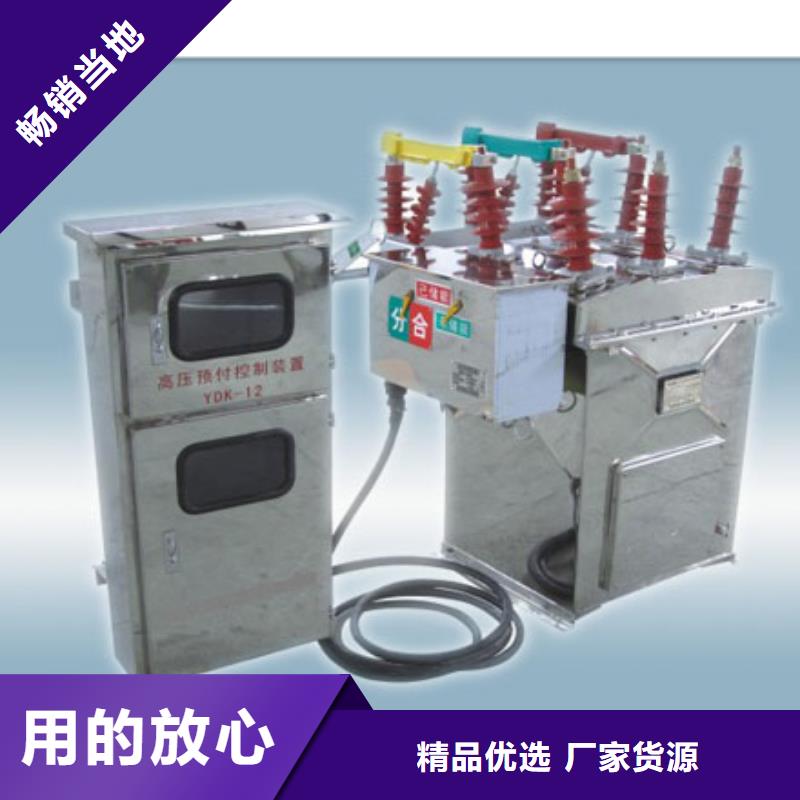

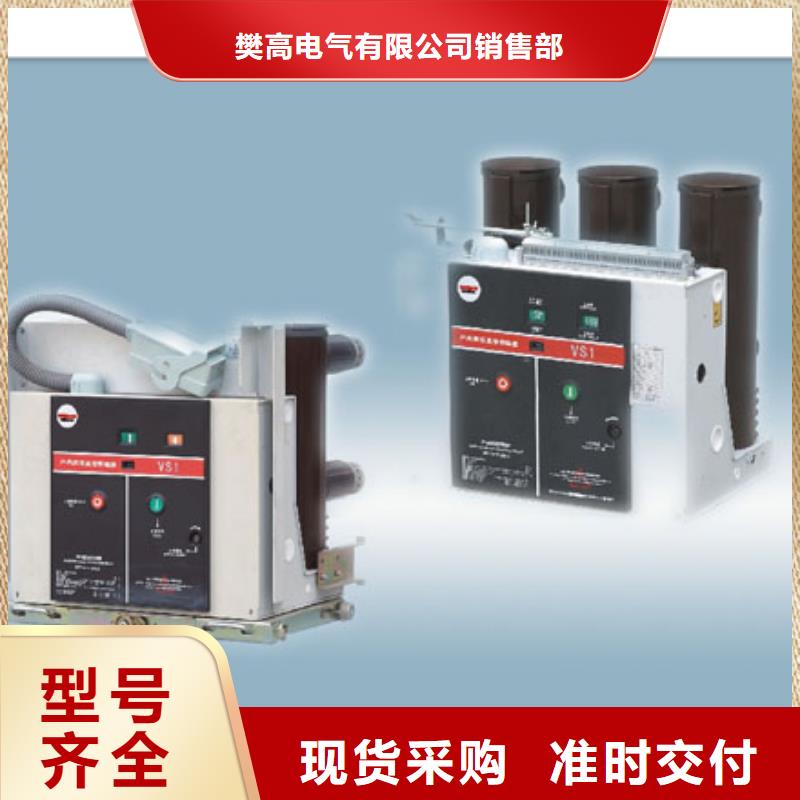

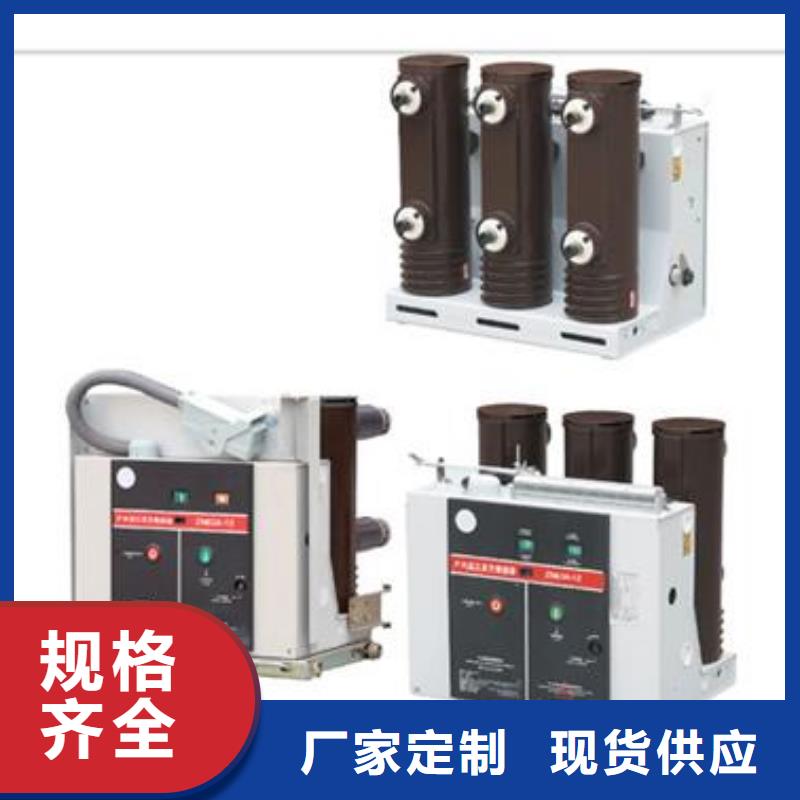

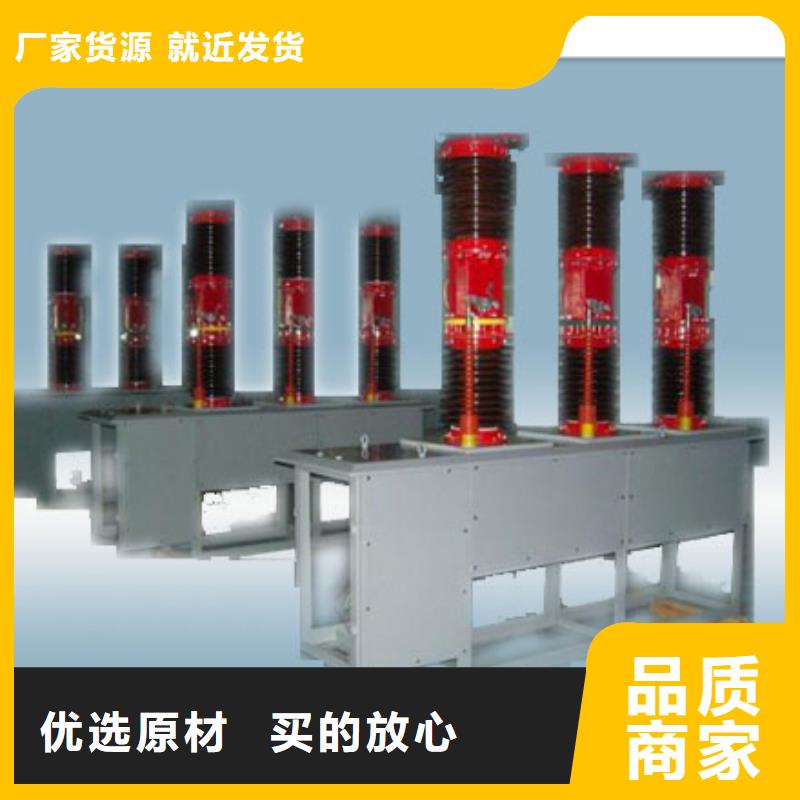

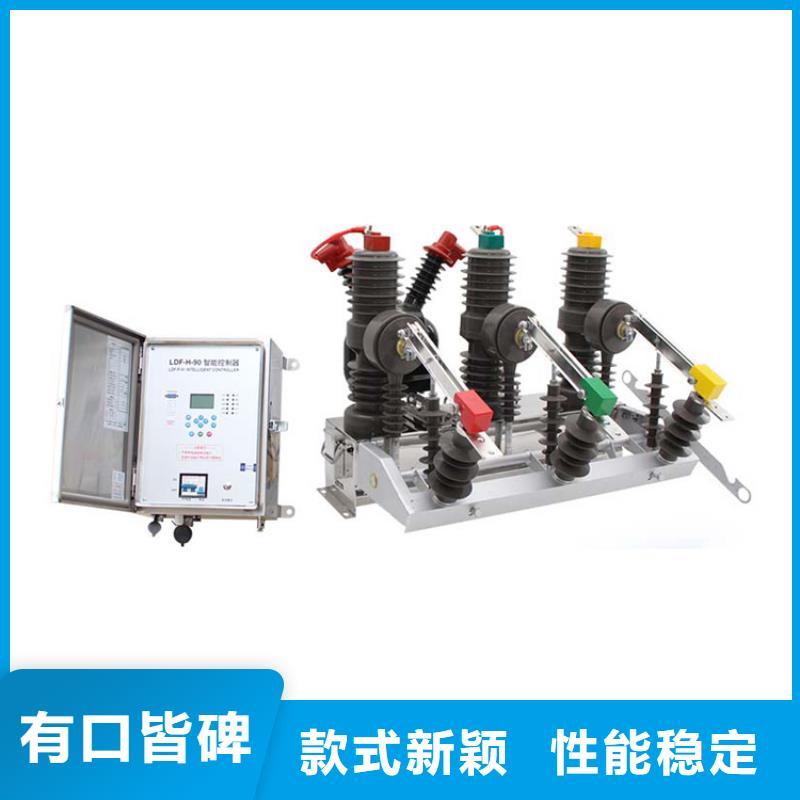

樊高电气销售部(江苏省分公司)是江苏专注生产、销售 真空断路器供应的厂家,公司拥有先进的设备,雄厚的技术力量,科学的工艺流程,完善的质量检测体系,采用优良的 真空断路器供应原材料,严把质量关。我厂拥有先进的管理经验、生产流程和质量控制手段,保证为客户提供高质量的 真空断路器供应产品。在我们强调产品质量的同时,还积j i与客户进行沟通,了解客户的需求,并为客户提供贴心和及时的售后服务。公司始终坚持以用户至上,质量至上,信誉至上,服务至上为经营方针,以优良的 真空断路器供应产品和贴心的服务与各界朋友真诚合作,共同发展。




高压真空断路器是关系到电力系统能否得到有效控制的关键性电器之一,只有保持它的良好运行状态才能够保证电路系统的正常运转。依据断路器的关键性功能,工作中务必要实时的检测真空断路器的运行状态,及时的发现出现的问题采取相应的措施进行解决。本文跟大家分享高压真空断路器现场故障的处理方法,希望能为广大网友提供参考。一、一般性的
真空断路器的故障  断路器故障(如断路器拒合、据分、误合误分);储能机构故障;真空度降低,灭弧能力受损;断路器灭弧室灭弧能力下降等。二、故障原因分析  1、断路器拒分、拒合  导致断路器拒动主要原因有断路器二次回路故障和机械部分故障两方面。要根据不同的原因分情况进行解决。当检测二次回路没有出现故障的之后,要观察操动机构主拐臂连接的万向轴头间隙的长度,有的时候该间隙过大的时候
任然能使得操动机器正常运转,但是在这样的情况先容易使得断路器分合闸联杆无法被带动起来,终造成断路器无法有规律的分合闸,所以要将该间隙维持在一定的范围之内。  2、断路器误分  断路器在一般的运转情况之下,在还没进行外施操作电源及机械分闸的时候,不要急于将断路器分闸。要保证各项操作进行准确无误之后,认真的检测二次回路及动作机构。要是操动机构出现短路,此时分闸电源就会通过分闸线圈与短
路点形成回路,造成真空断路器误分合闸。导致接线短路主要的主要因素就是断路器机构箱顶部漏雨,雨水和输出拐臂连接成一条线恰好接触到机构辅助的开关。  3、断路器机构储能后,储能电机不停  操动机构储能电机只有在断路器在合闸后才能进行运转,簧能量积聚满格之后就会发出簧已储能指示。当簧能量满足之后,行程开关处于闭合状态,储能回路接通,电机带电并保持运转。  4、断路器直流电阻增大
  由于真空灭弧室的触头为对接式,所以在触头接触电阻超出了实际的承载量范围的话就会导致载流时触头的温度上升,这样通常会造成导电和开断电路情况的出现,因此接触电阻值务必不能大于出说明书规定的大值。触头簧的压力的大小直接影响到接触电阻的大小。所以说有在测量之前要仔细的检查超行程是不是满足要求。接触电阻值的要是出现持续升高的情况也是在一定程度上反应着出触头电磨损度,它们之间的关系是相互影响的。




对采集数据进行形态学操作,得到内部高能等离子体及电弧外部轮廓的时间-
面积变化曲线。从引弧、稳定燃弧、熄弧及弧后介质恢复四个角度,对不同阶段的电弧面积变化做出定量分析,并探究电弧熄弧阶段电弧内外面积差变化。实验表明,通过分析不同阶段的等离子体形态变化,能够找到电弧平稳燃弧及弧后介质恢复的关键点,为高压等级真空断路器研发设计及后期电弧形态诊断提供进一步参考。  随着我国电力系统的不断发展,真空断路器的生产数量逐渐超过中压SF6开关。由于其体积小、开断寿命长和电
流容量大等优点,真空断路器的应用范围越来越多向高压、超高压扩展。真空电弧是断路器触头断开时,依靠蒸发金属蒸气并电离来维持的低温等离子体,其形成、发展和后熄灭对开断电路有着重要影响。研究真空电弧等离子体的形态特征,对断路器电场、磁场设计有很好的指导作用。 通过对高速摄像机采集到一组真空电弧分析,t= 0.2~6.8 ms 为引弧和稳定燃弧阶段,此阶段电弧形态主要为阴极斑点形成和电弧等离子体充满真个触头间隙,因此时两极不断向间隙补充电子及高能粒子,故此时虽电弧整体轮廓不断增大,但扩散现象并不明显。为更加清晰地展示内外电弧几何形态区别,本文主要对熄灭阶段及弧后介质恢复阶段的电弧形态做出
后期处理,对稳定燃弧阶段的内部高能等离子体形态未做出细节分析。t=6.9ms 开始为真空熄弧阶段,内外面积差开始激增,内部高能等离子体面积逐渐减小,电弧外部轮廓在纵向磁场作用下维持扩散状态,其电弧原始图像与内部高能等离子体分布二值图像如图6。图中可看出内部高能电弧即将从两极分断开来,外部电弧轮廓基本维持在稳定扩散状态。  t = 7.5 ms 以后熄弧阶段开始向弧后介质恢复阶段过渡,内部等
离子面积分布迅速减小,外部电弧轮廓也出现缩小现象,
