为了让您更地了解我们的直流电阻变比测试仪，我们精心制作了产品视频。请花1分钟时间观看，您会发现更多细节和优势。
以下是:直流电阻变比测试仪的图文介绍

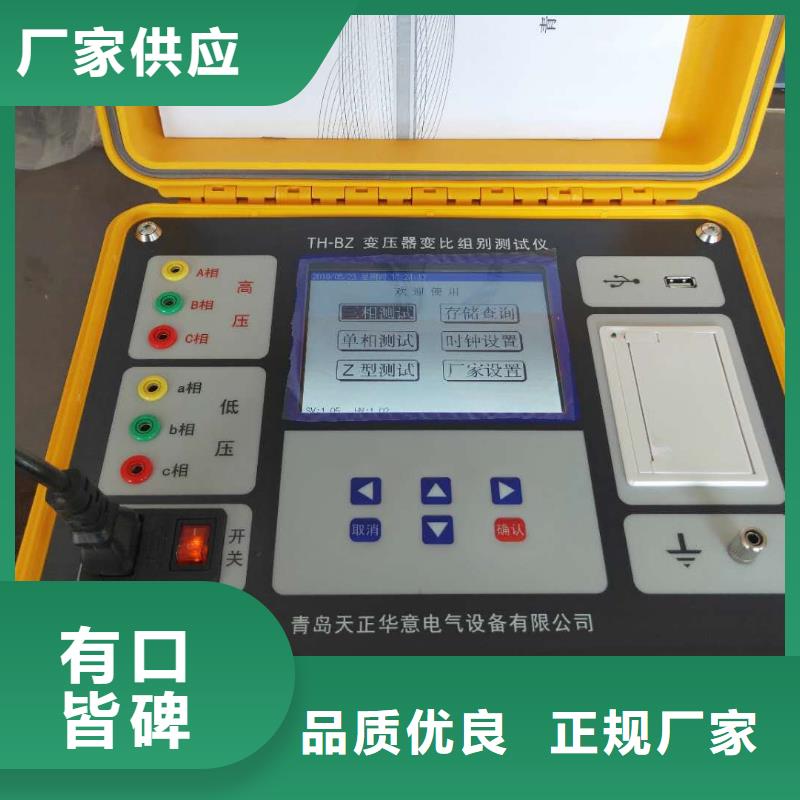

变压器变比测试仪多功能变比测试仪, 是我公司自主研发的新一代智能型产品，仪器采用当今流行的ARM处理器，168M主频128M内存可扩充4G存储卡。液晶采用7寸高清彩色触摸屏，结合emwin显示界面，使仪器界面友好操作简单，可全触屏操作无需键盘。仪器可支持数据库并可通过优盘导出或通过数据线传至后台电脑。该仪器电路设计精巧，思路独特，使得其性能优越，功能强大，体积小，重量轻。该仪器内部采用程控信号源，可输出单相、两相或三相标准正玄波信号或高频信号，输出相位频率可任意调节。尤其适用于特种变压器的变比测试，如Z型变压器、整流变压器、斯科特或逆斯科特变压器等。仪器采用本公司研制的新型算法可在无需调整三相电源平衡时测量三相变压器变比并可保证测量精度，测试速度快，可在3秒左右测出变比及接线方式。
天正华意电气设备(揭阳市分公司)自成立至今，凭借在 手持直流电阻测试仪行业多年的生产经验和完善的售后服务，已形成了以众多生产企业为主的客户群，公司致力于为每个客户提供 手持直流电阻测试仪解决方案。
变压器变比测试仪根据IEC及有关标准规定，在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。我公司自主开发、研制生产的多功能全自动变比测试仪除具有完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止款可以进行盲测（不知道被测变压器的联结方式及组别的情况下准确测量）、测试主变并列运行状态的变比测试仪；从根源上测试变压器并列运行的测试问题，能适应各种大中小型变压器变比测试的需要，是到目前为止国内变比测试中技术进，测试项目完善，测量参数的变比测试仪。该仪器采用大屏幕真彩色液晶做为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可扩展存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。
变压器变比测试仪用途 在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及根据电力部的性试验规程中，要求变压器进行匝数比或电压比测试。传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试时只能单相进行，工作效率低。变压器变比测试仪系列克服了传统变比电桥测试的缺点。屏幕采用了大屏幕彩色液晶显示屏，中文菜单提示，操作简便直观，一次完成三相变比测试，测试速度快、准确度高、保护功能完善。变压器变比测试仪系列提供了两种电源方式：外部AC220V和内部电池，方便用户进行测试。 1.2 性能特点 1、界面采用智能化触控方式，操作简单方便。电路采用新一代全数字方案，保证仪器长期稳定性。 2、测试速度快，一次接线即可完成三相变比测试，仅需10秒。 3、可对CT、PT、CVT以及Z形联接变压器进行测试。 4、适合从配电变压器到1000kV变压器、电流互感器（CT）、电压互感器（PT）及Z型联接变压器变比测量。 5、内部设置多种短路测量方式，更便于故障判断。 6、不掉电时钟和日期显示，机内可保存50组数据，掉电数据不丢失。 7、大屏幕彩色液晶显示器，数据清晰易读，热敏打印机打印。RS485通讯接口和U盘存储接口。 8、仪器具有高低压反接保护功能，具有变压器短路，匝间短路保护功能，具有电源误接380V保护功能。 9、可选配外部AC220V和内部电池交直流两用供电，无需外接交流电源即可进行测试
变压器变比测试仪 测试完成后按【存储】保存结果；按【F4】键可打印结果；按【退出】返回主菜单；按【?】重新测试。5．单相变压器测试进行单相变压器测试之前应先进行参数设置，设置好各参数后按【退出】键回到主界面选择“单相变压器”测试项按【?】键进入图九的接线提示屏，按照图示接线。图九、单相变压器测试接线提示屏接线完成后按【?】键，仪器开始自动进行测试，测试计数进行到第25次停止计数测试完毕，显示测试结果屏、提示行及测试结果屏如图十所示。测试过程中提示行提示为“单相电力变压器变比.极性测试”。测试完毕后结果显示在液晶屏上，图十中可见，测试结果包括：单相高压侧电压，单相低压侧电压，实测相角，单相额定变比，单相测试变比及单相变比误差值，组别判定，测试计数，测试状态。测试完成后按【F4】键可打印结果；按【退出】返回主菜单；按【?】重新测试。图十、单相变压器测试接线结果屏6．Z型变测试（注：此界面平时不用，做Z型变用三相变压比界面）进行Z型变压器测试之前应先进行参数设置，设置好各参数后按【退出】键回到主界面选择“Z型变压器”测试项按【?】键进入如图十一所示的接线图屏，按照图示要求接线完成后按【?】键，仪器开始 “Z型变压器”自动测试，测试完毕后显示测试结果屏。提示行及测试结果屏如图十二所示。图十一、Z型变压器测试接线提示屏测试完成后测试结果显示在显示屏上，如图十二所示屏幕左侧包括：高压侧三相的电压，低压侧三相的电压相位，分接值，变比值，变比误差，组别判定测试计数次数及测试状态。右侧包括设定的参数值及矢量分析图。测试完成后按【F4】键可打印结果；按【退出】返回主菜单；按【?】重新测试。
