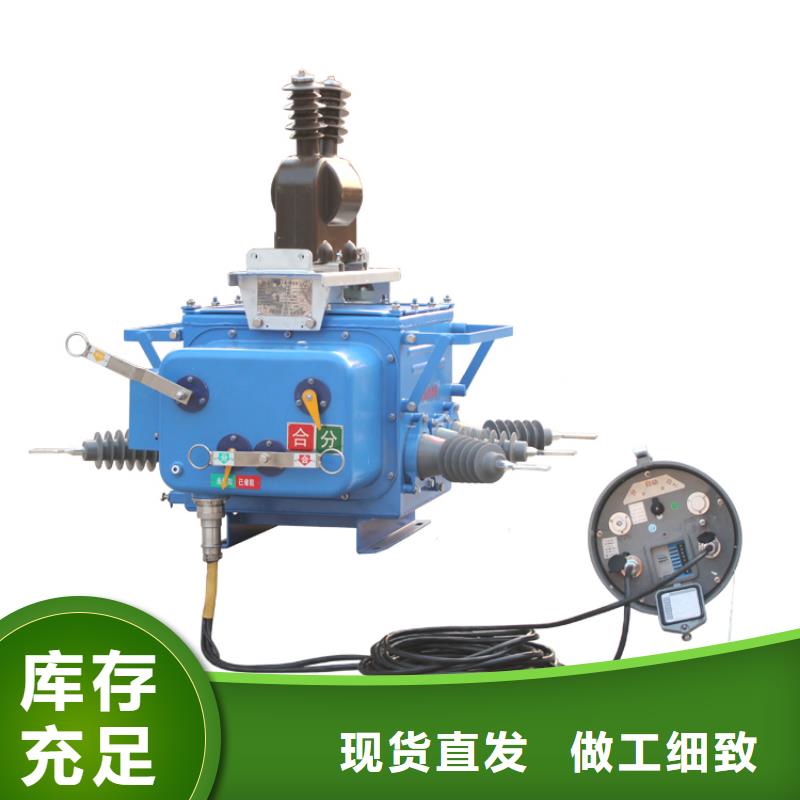

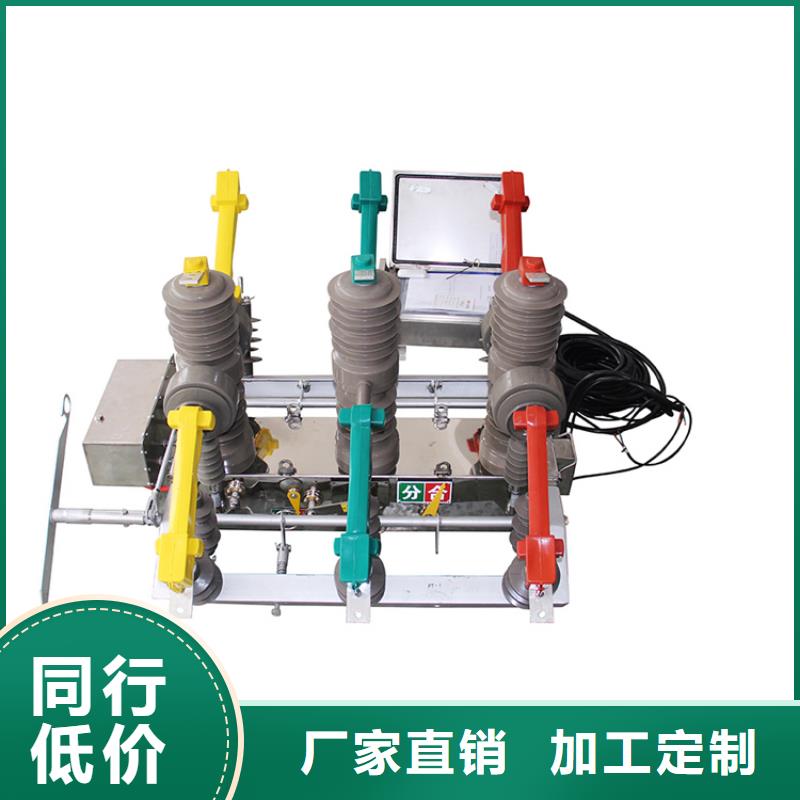

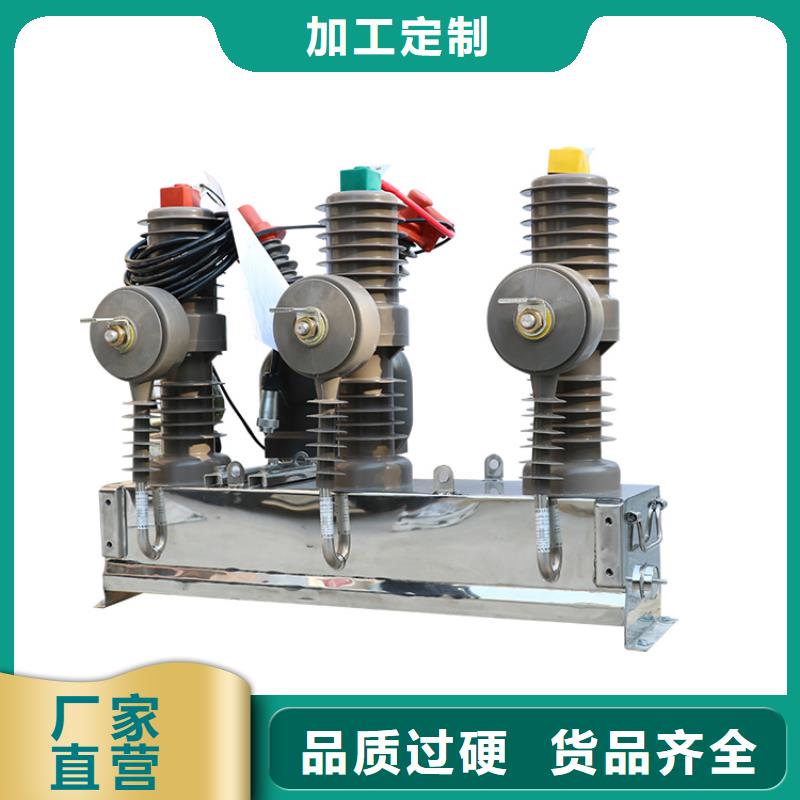

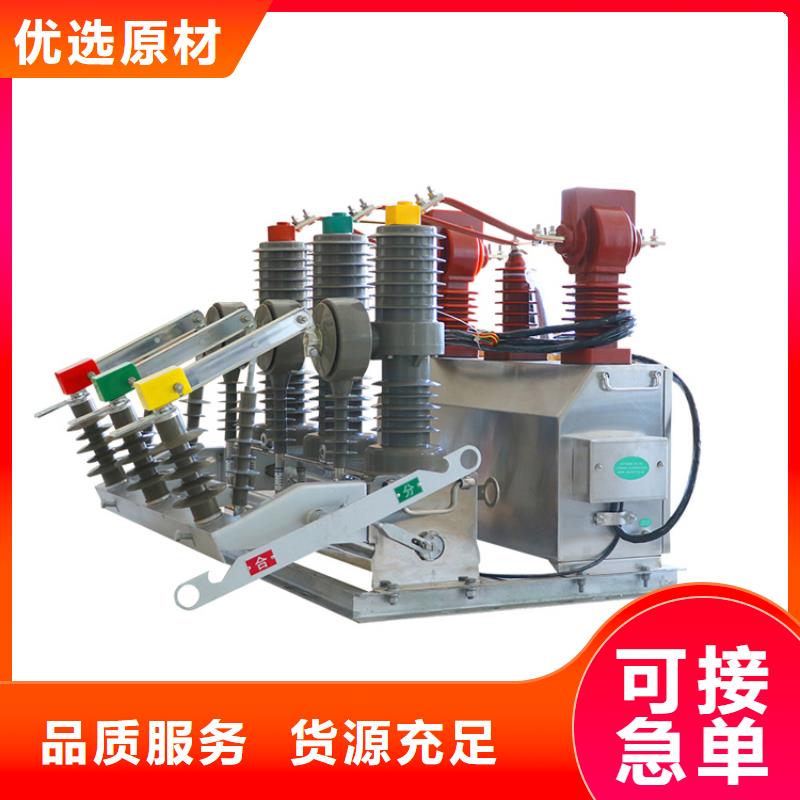

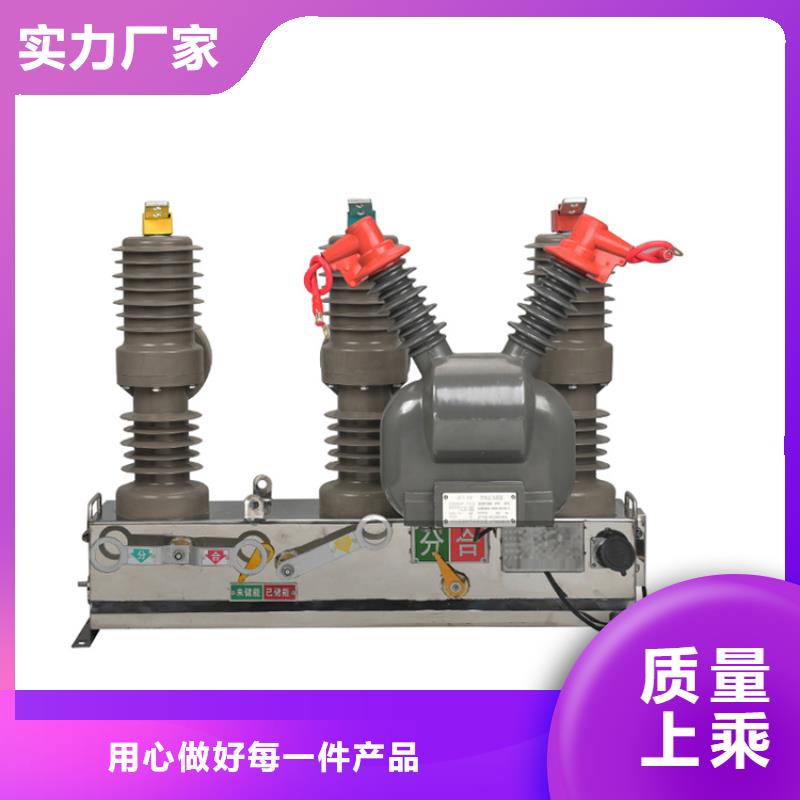

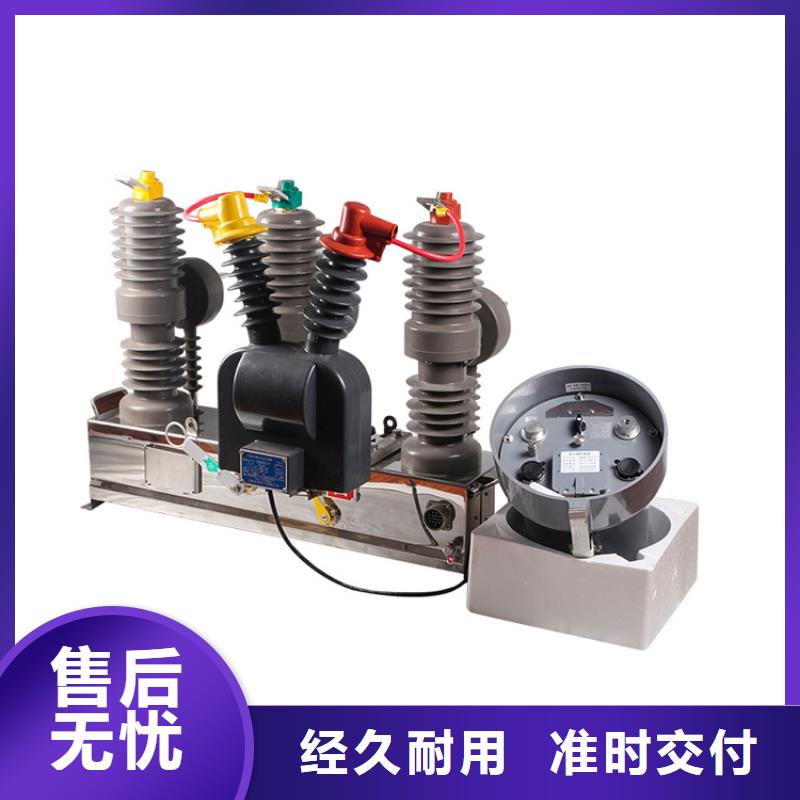

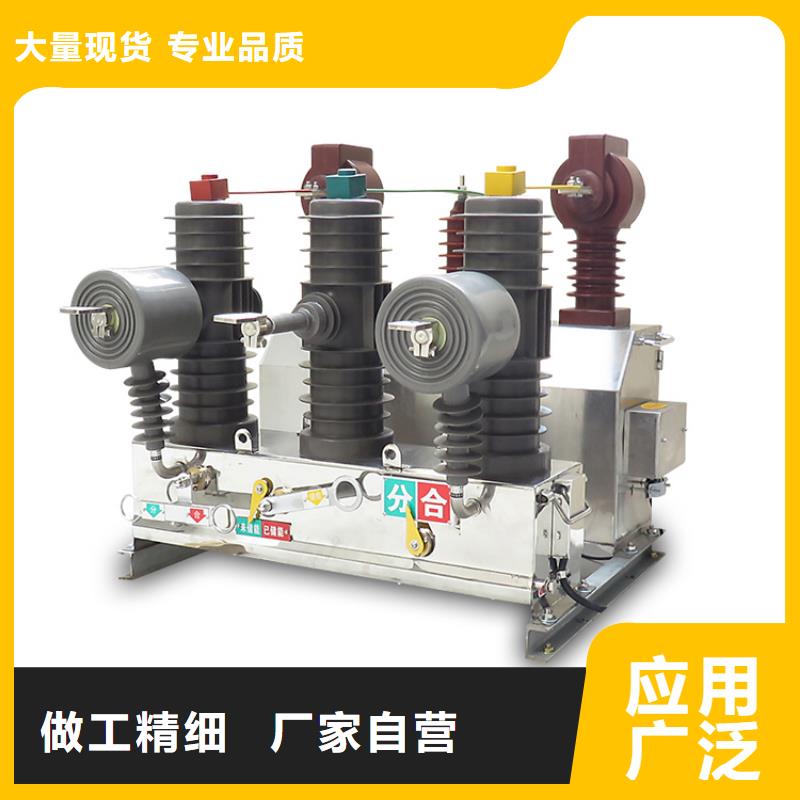

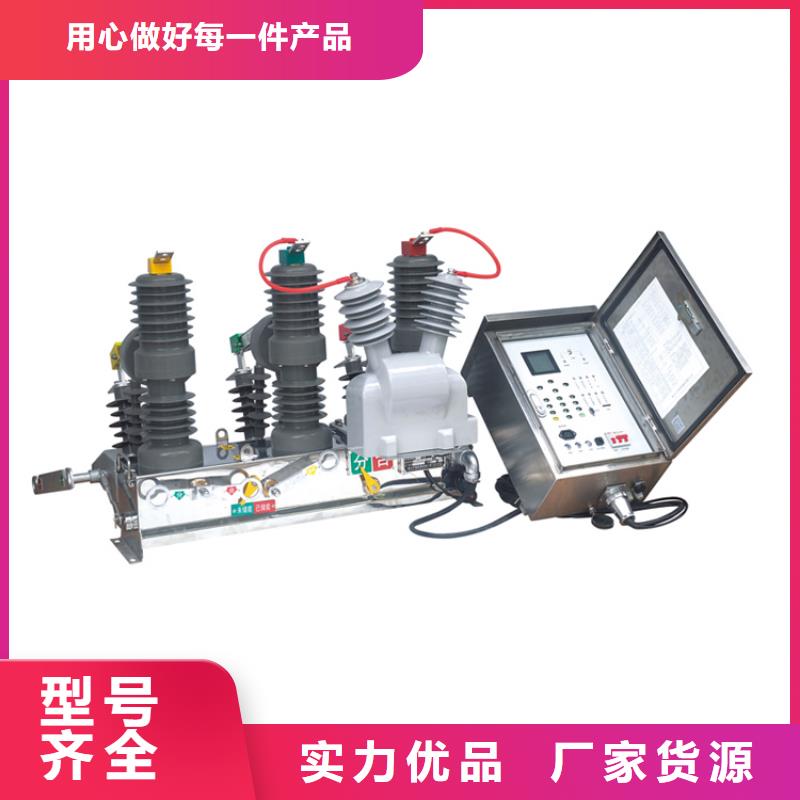

想要更直观地感受怒江ZW8-12/T630-25真空断路器售后无忧产品的魅力吗？那就赶紧点击视频，开启你的采购之旅吧！
以下是:怒江ZW8-12/T630-25真空断路器售后无忧的图文介绍
保护装置
用到真空断路器的地方必然会用到微机保护装置，微机保护装置是用微型计算机构成的继电保护，是电力系统继电保护的发展方向，它具有高可靠性，高选择性，高灵敏度，微机保护装置硬件包括微处理器（单片机）为核心，配以输入、输出通道，人机接口和通讯接口等。该系统广泛应用于电力、石化、矿山冶炼、铁路以及民用建筑等。
优点
1）微机保护装置集测量、控制、监视、保护、通信等多种功能于一体的电力自动化高新技术产品,是构成智能化开关柜的理想电器单元。
2）多种功能的高度集成，灵活的配置，友好的人机界面，使得该通用型微机综合保护装置可作为35KV及以下电压等级的不接地系统、小电阻接地系统、消弧线圈接地系统、直接接地系统的各类各类电器设备和线路的保护及测控，也可作为部分66KV、110KV电压等级中系统的电压电流的保护及测控
3）采用32位数字信号处理器（DSP）具有先进的内核结构，高速运算能力和实时信号处理等优点。
4）支持常规的RS485总线和及CAN（DEVICENET）现场总线通讯，CAN总线具有也错帖自动重发和故障节点自动脱离等纠错机制，保护信息的实施性和可靠性。
5）完善的自检能力，发现装置异常自动报警；具有自保护能力，有效防止接线错误和非正常运行引起的装置性损坏；免维护设计，无需在现场调整采样精度，测量精度不会因为环境改变和长期运行引起误差增大！
真空断路器（Vacuumcircuitbreaker）是利用真空状态作为灭弧和绝缘的断路器[1]。
真空断路器主要用于10-35kV电力系统，能频繁操作、连续开断额定电流万次以上，在额定短路开断电流下也能连续开断数十次甚至上百次。可供工矿企业、发电厂、变电站中作为电器设备的保护和控制之用。基本结构由真空灭弧室（真空开关管）、绝缘支架和操动机构组成[1]。其具有体积小、重量轻、适用于频繁操作、灭弧不用检修的优点，在配电网中应用较为普及。
回路电阻
回路电阻值是表征导电回路的联接是否良好的一个参数，各类型产品都规定了一定范围内的值。若回路电阻超过规定值时，很可能是导电回路某一连接处接触不良。在大电流运行时接触不良处的局部温升增高，严重时甚至引起恶性循环造成氧化烧损，对用于大电流运行的断路器尤需加倍注意。回路电阻测量，不允许采用电桥法测量，须采用GB763规定的直流压降法。
触头系统
“真空断路器”的触头常采取对接式触头。因为一般的真空断路器在分闸状态下动静触头的距离只有16mm这么小的距离很难制作出其他形状的接触面，而且平直的接触面瞬间动作电弧的损伤也较小。真空断路器的优点之一是体积小，动静触头要在一个真空的空间内动作，如果制作成其他的对接方式也会增加断路器自身的体积！
一、杆上真空断路器操作电源的取法步骤
1.找到杆上真空断路器的电源输入接口。这通常位于杆上真空断路器的底部或侧面，可以通过检查设备手册或者直接查看设备外壳找到。
2.确定所需的电源标准。根据所在地区的电压和频率，选择适当的电源输出。使用错误的电源标准可能会导致设备故障或不工作，因此这个步骤非常重要。
3.连接正确的电源线。根据电源标准选择正确的电源线并插入电源输入接口。确保连接牢固。
4.打开电源。将电源接通后，观察杆上真空断路器是否正常工作。
二、所需工具和注意事项
1.所需工具：正确的电源线、电源输入接口。
2.注意事项：
（1）在操作杆上真空断路器时必须小心谨慎。
（2）确保断路器处于断开状态并且电源已关闭后，再进行电源连接操作。
（3）在与杆上真空断路器相关的任何操作之前，请务必仔细阅读设备手册。
三、相关知识点解答
1.杆上真空断路器是什么？它有什么作用？
答：杆上真空断路器是用于电力系统的保护和控制设备，通常安装在电网杆上。它能够在电网中检测故障并断开电路，以保护电力设备免受过载、短路和其他故障的影响。
2.为什么要选择正确的电源标准？
答：使用错误的电源标准可能会导致设备故障或不工作。因此，选择正确的电源标准非常重要。
【结论】在取杆上真空断路器操作电源之前，必须先确认所需电源标准，并选择合适的电源线进行连接。同时，在与杆上真空断路器相关的任何操作之前请务必仔细阅读设备手册，以免出现隐患或设备故障。
樊高电气销售部(郑州市分公司)是国内专业的 怒江ZW8-12/T630-25真空断路器售后无忧生产制造厂家，工厂位于象阳镇象东村。公司自成立以来坚持品质创新，在国内率先成功研发并推出了象阳镇象东村系列产品。我公司多年经验，做事快捷，竭诚为您服务。我们本着诚信为本，服务至上的原则，为各大厂矿，建筑工程提供优质可靠的钢材供应服务。
额定电流达到5000A，开断电流达到50kA的较好水平，并已发展到电压达35kV等级。
80年代以前，真空断路器处于发展的起步阶段，技术上在不断摸索，还不能制定技术标准，直到1985年后才制定相关的产品标准。
国内主要依据标准：
JP3855-96《3.6～40.5kV交流高压真空断路器通用技术条件》
DL403-91《10～35kV户内高压断路器订货技术条件》
这里需要说明：IEC标准中并无与我国JB3855相对应的专用标准，只是套用《IEC56交流高压断路器》。因此，我国真空断路器的标准至少在下列几个方面高于或严于IEC标准：
(1)绝缘水平：试验电压IEC中国
1min工频耐压(kV)2842(极间、极对地)48(断口间)
1.2/50冲击耐压(kV)7575(极间、极对地)84(断口间)
(2)电寿命试验结束后真空灭弧室断口的耐压水平：IEC56中无规定。我国JB3855一96规定为：完成电寿命次数试验后的真空断路器，其断口间绝缘能力应不低于初始绝缘水平的80%，即工频1min33.6kV和冲击60kV。
(3)触头合闸弹跳时间：IEC无规定，而我国规定要求不大于2ms。
(4)温升试验的试验电流：IEC标准中，试验电流就等于产品的额定电流。我国DL403-91中规定试验电流为产品额定电流的110%。
2.真空断路器的主要技术参数真空断路器的参数，大致可划分为选用参数和运行参数两个方面。前者供用户设计选型时使用；后者则是断路器本身的机械特性或运动特性，为运行、调整的技术指标。
下表是选用参数的列项说明，并以三种真空断路器数据为例。
表中所列各项参数，均须按JB3855和DL403标准的要求，在产品的型式试验中逐项加以验证，终数据以型式试验报告为准。
