以下是:【球铰支座】盆式橡胶支座品质保障价格合理的图文介绍

产品优势图

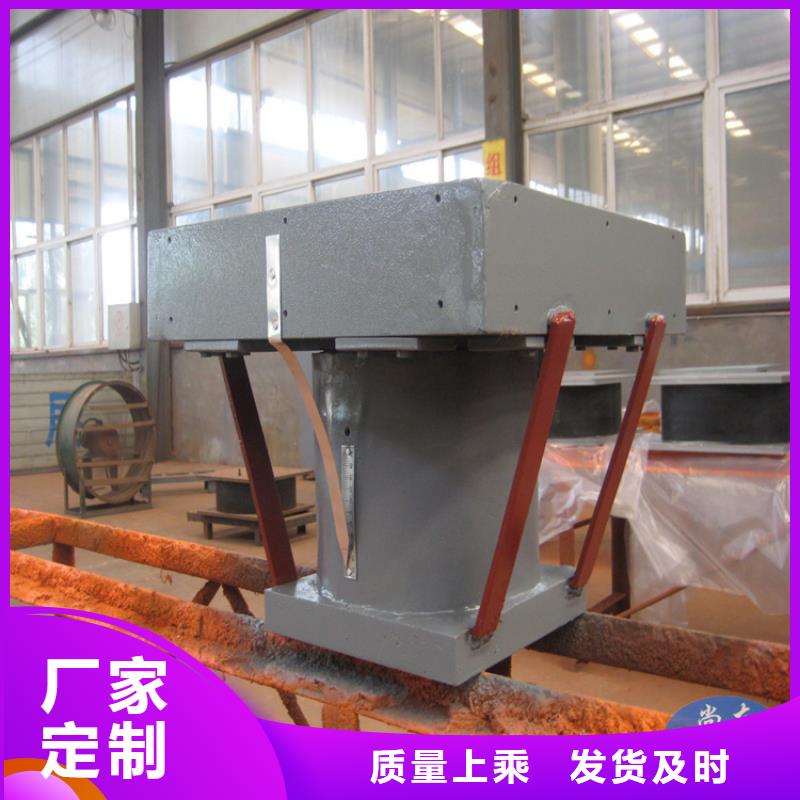

球铰支座的结构： 该支座是在滑动铰支座的基础上开展而来，构造主要由上支座板、聚四氟乙烯板、不锈钢板、中心球面板、中心主体、箱体、不锈钢板、聚四氟乙烯平面滑板和下支座板等组成。 球铰支座的规范参数： 支座规范分为22个等级,支座竖向规划承载力、规划转角、摩擦系数均按相关规范要求规划。 注：以上支座的技术参数：竖向压力：300KN-10000KN；竖向拉力：90KN-3000KN；水平剪力：60KN-2000KN；转角：0.03rad；X向位移：±60mm和±100mm；Y向位移：±60mm和±100mm。规划刚度180KN/m-6000KN/m。 球铰支座受力情况与力学计算假定一致，支座通过球面传力，作用反力分许均匀，传力可靠，通过聚四板（PTFE）的滑动实现支座的转动，可万向转动，可以实现支座水平滑动，允许位移值大，能够有效的释放结构地震作用变形与温度应力，球铰支座刚度大，变形小，承载能力高，抗震性能好，无老化问题，耐久性好，适用温度范围大。




单向滑动抗震铰支座是架设于结构节点上，顶面支承建筑上部结构的装置。作用是将上部结构固定，承受作用在上部结构的各种力，并将它可靠地传给地面；在荷载、温度、混凝土收缩和徐变作用下，支座能适应上部结构的转角，使上部结构可自由变形而不产生额外的附加内力。 单向滑动型，单向滑动的支座类型很多，有盆式支座、球型支座、球铰支座，不同的支座材质作用均不相同，用于钢结构连廊中的支座多为球铰支座，其水平力、位移量、转角等都比桥梁支座有所提高。球铰支座构造材料：可焊接铸件；承载力：500-80000KN；连接方式：栓接或焊接，钢结构上焊接较为常见；耐侯性：-40℃-+70℃；使用寿命：100年。连廊抗震固定铰支座用于大跨度空间结构及大跨度桥，特别适用于宽桥、曲线桥、斜桥、尤其适用于高烈度地震区的工程结构。


产品案例


公司实力


钢结构网架球铰支座安装工艺细则当网架球铰支座用于钢结构梁体时，本系列支座采用高强度螺栓与钢梁连接，采用锚固螺栓、套筒和锚杆与墩、台连接，详细安装尺寸应根据钢梁情况进行定制设计。●网架球铰支座安装准备?钢梁架设前，应将网架球铰支座起吊并安放在支座垫石旁预先设置的支座横移滑道上；?在支座垫石顶面分别标示出纵、横向中心线。
同时复测支座垫石标高；?检查网架球铰支座垫石表面，对其进行凿毛处理，同时检查预留孔及深度是否符合要求，如不符合要求应及时进行处理，再清理预留孔内杂物。●布置千斤顶?在钢梁底每个节点中心下方分别布置千斤顶作为钢梁起顶的主要支撑，确保各点均匀受力；?在每片主桁节点中心外侧分别布置一台千斤顶。
用以调节钢梁起顶时的平衡；?在左右边桁节点的滑座（或临时支撑点）横向侧面各布置一台千斤顶，以调整钢梁横向。●钢梁平面调整?钢梁在纵向拖拉时已将钢梁的纵向调整到1mm范围内，四节间架设完成后必须再次调整钢梁平面；?对主桁节点下方的千斤顶同时、均匀、缓慢起顶，同时通过控制节点下方的千斤顶对钢梁起到稳定和调平作用；当节点的滑座脱空2cm后停止起顶。
根据预拱度按相对于设计标高高出2cm来调整各节点处滑座顶面的标高，然后再在滑座顶面布置好不锈钢板和四氟滑板（中间擦上黄油）；?落顶，让安装有不锈钢板和四氟滑板的滑座受力，千斤顶顶面脱空。根据4节间钢梁的，在测量组监控指令下，对左右边桁节点滑座横向侧面布置的千斤顶进行横向起顶并较调整钢梁的平面。
平面偏差控制在1mm以内。球铰支座●钢梁网架球铰支座安装?将垫石旁边的支座通过导链葫芦拖拉横移到位；?通过导链葫芦将支座（各部件已临时连接）吊起与钢梁密贴，同时将支座下支座板底面脱空处用木板垫实；?打冲钉使钢梁与支座的螺栓孔重合，并将连接支座与钢梁的高强度螺栓拧紧；?拆除木板。根据支座垫石上事先标示出的纵、横向中心线。
较调整支座下支座板的平面，同时在测量组监控下按设计或监控计算的要求调整下支座板标高，并调平下支座板，使四角高差满足规范要求；?安装灌浆模板，对预留孔及下支座板底进行重力式灌浆。待灌注砂浆达到设计强度后，拆除支座临时固定板。用千斤顶将钢梁顶升约5mm，拆除临时支撑点（或滑座）。
