想要探索地下电缆管线探测仪灭磁过电压测试装置设计合理的奥秘吗？不妨点击这个产品视频，它将带您走进一个精彩绝伦的世界，让您对产品的每一个细节都了如指掌。
以下是:地下电缆管线探测仪灭磁过电压测试装置设计合理的图文介绍
天正华意电气设备有限公司(青岛分公司)位于[地址。经营范围包括 手持直流电阻测试仪。我公司以科学的管理、准确的检测、周到的服务满足广大客户的需求，在本行业中一直拥有良好的声誉，并赢得了客户的广泛好评。现代企业的管理方法，立足于产品的质量管理。以其优异的品质、新颖的设计、合理的价格、完善的服务是公司不断孜孜追求的目标。品牌、销售和网络服务支撑了公司市场地位的竞争要素，精心编织销售和网络服务，建立和完善市场快速反应机制，适应市场变化的随机性，满足市场产品需求的多样性。

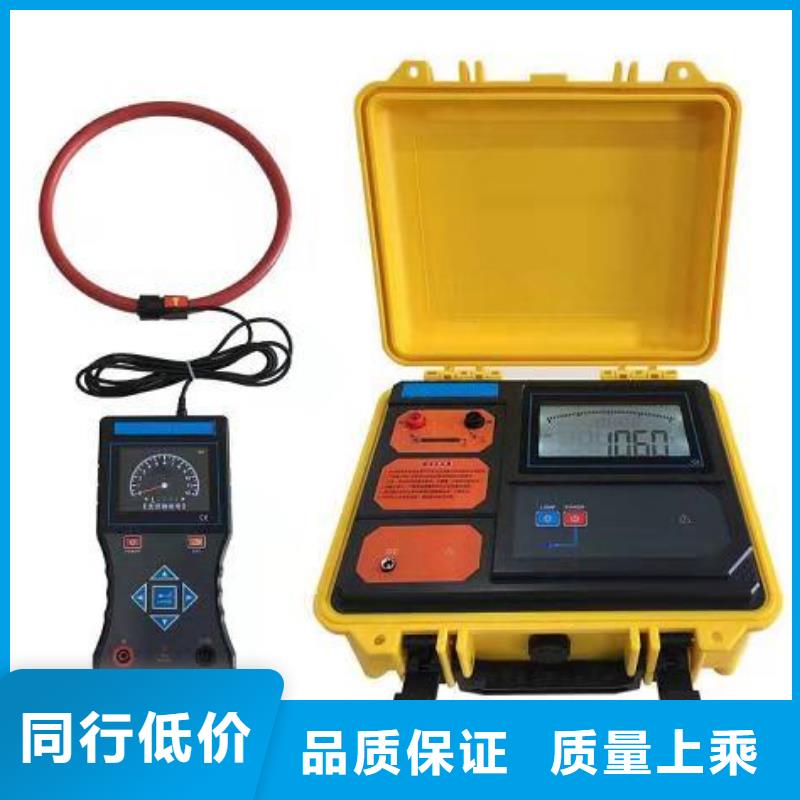

地下电缆管线探测仪 系列无线高低压钩式电流表由超大口径的钩式检测仪、无线接收器、伸缩绝缘杆等组成。钩式检测仪铁芯采用新材料：轻便、精度高、量程广、线性度好。连接伸缩绝缘杆，能在线测试60kV以下的裸导线或汇流母线，或110kV以下具有绝缘外皮的线缆之漏电流、电流、频率、负荷等，特别适用于井下、野外多芯粗电缆的漏电巡查，变压器负荷检测。无线接收数据直线距离约150米，电流量程为AC 0～6000A或0～20000A可选，测量导线或电缆外径Ф168mm，可测量母排尺寸168mm×245mm。钩式检测仪可以挂在线路上测试，节省操作人员体力。接收器采用3.5寸真彩液晶屏，图形界面显示，直观清晰。绝缘杆轻便、具有防潮、耐高温、抗冲击、高绝缘、可伸缩等特点。仪表还具有数据保持、数据存储等功能，广泛应用于变电站、发电厂、工矿企业以及检测站、电工维修部门进行电流检测和野外电工作业等。

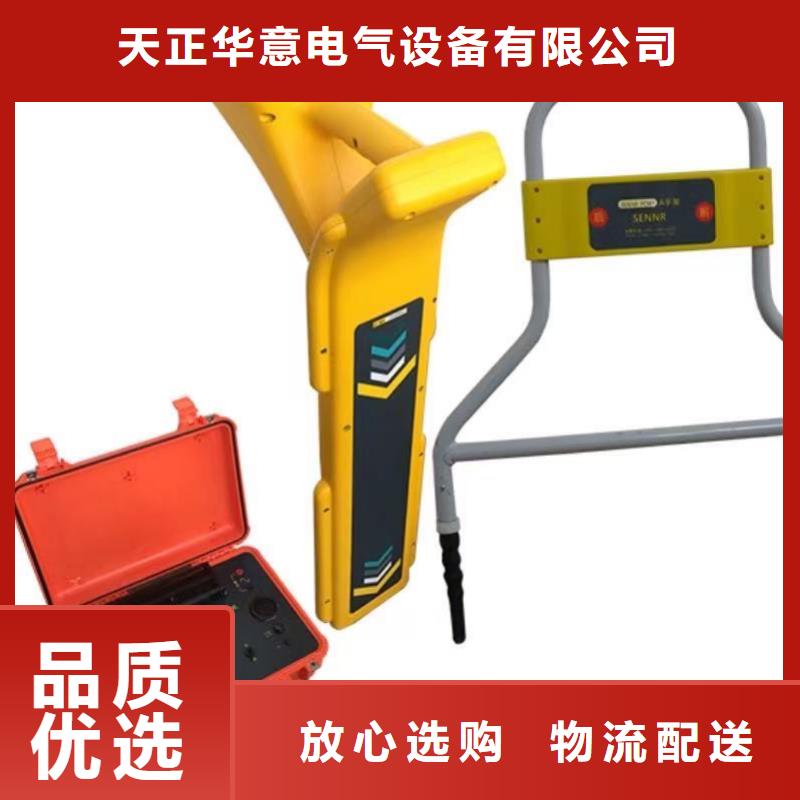

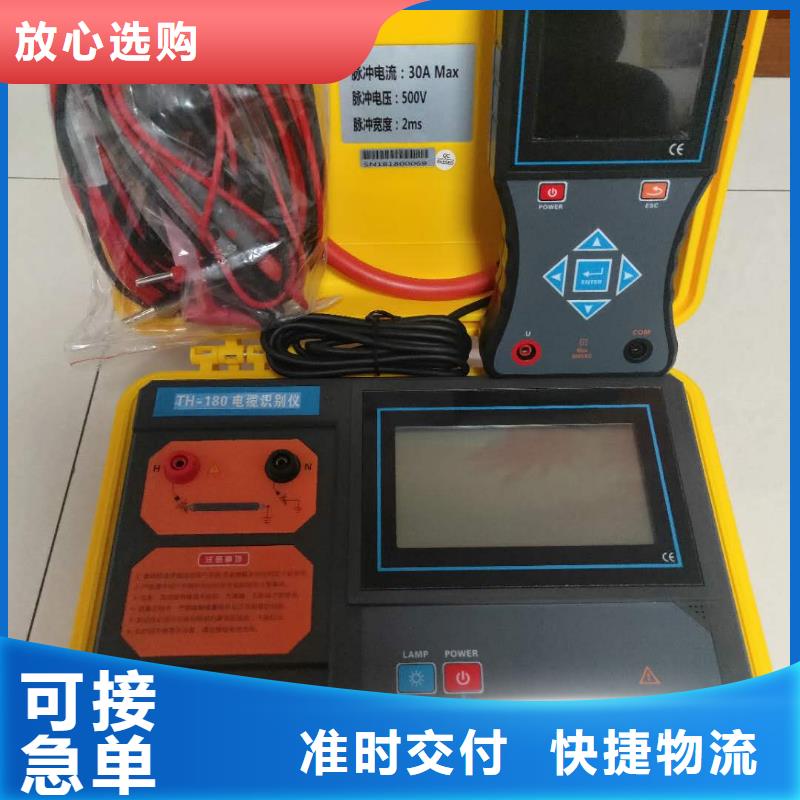

地下电缆管线探测仪使用方法及简介一、工作原理在故障线路停运后，首先由发射机向线路施加电压使故障重现。电流由发射机发出，流经故障线路，在接地点入地并通过大地返回发射机。发射机注入的为断续的交流信号。只有当注入电流大于50mA时，才可以继续使用接收机进行定点操作。注入电流太小时，说明过渡电阻过大，无法定位。在架空线的正下方，接收机通过空间磁场传感器检测注入的断续交流信号，在液晶屏上直观显示测量结果。在故障点前，电流持续存在，故障点后，电流消失。可先进行粗略分段，再定点，从而快速确定故障位置。二、发射机操作1.接线：警告！?接线前必须保证本条线路已停止运行！?不允许用接地线代替接线盘中的高压线！?请严格遵守操作规程！?保护地线必须良好接地！首先将故障线路的开关断开，使架空线路处于断电离线状态；保护地线接“保护地”端子接大地网；测试地线（带黑色夹钳的高压导线）接“测试地”插座和大地网；至于接故障线路的输出线，可根据现场情况，使用短连接线（带红色夹钳的高压导线）接“高压输出”端子和开关柜的线路侧，若必须接在架空的线路上，则选用接线盘装的长连接线，其高压插头接“高压输出”端子，其另一端的线鼻压接在绝缘挂线杆的接线柱上，再将挂线杆挂在故障线路上。如果不知道具体故障相，可以同时挂接三相。
地下电缆管线探测仪由于芯线电流和护层电流反向，能在外部一定距离产生磁场信号的有效电流为其差，数值等于通过大地返回的电阻电流。另外由于芯线－护层回路和护层－大地回路存在互感，通过电磁感应也能够在护层－大地回路产生感生电流。综合效果为有效电流等于大地回路的电阻电流和感应电流的矢量和（两者存在相位差）。根据现场情况的不同，有效电流可能会占总注入电流的百分之几到百分之十几。如果存在同路径敷设（两端位置均相同）的其他电缆，则返回电流主要被几条电缆的护层分流，例如三条电缆同路径，则三条电缆的护层返回电流各占1/3。有效电流正向，占注入值的2邻线电流反向，占1/3。如右图所示。并行电缆的分流效果相线－护层法的优点在于接线简单，不需要解开接地线。缺点是当多条电缆同路径敷设时，各条电缆信号相差不大，仅靠信号幅值有时难以区分；当单线敷设时，有效电流大幅减少，信号较弱，而且有效电流中含有感应电流成分，目标电缆和邻近管线的感应信号相位相同，在使用复合频率探测时，有可能无法根据电流方向排除邻线干扰。4、相间接法：图3-1-5 相间接法如上图所示，发射信号加在电缆两相之间，电缆的对端两相线短路。两相在电缆内部扭绞，其电流值相同且方向相反。由于两相线虽相距很近，但仍有一定间隔，故两相线和接收机线圈之间的距离会有微小差异，两相线在此处产生的磁场方向相反，但强度因距离的差异而不会完全相同，虽大部分相互抵消，但仍有小部分残余，金属护层的屏蔽作用会将其进一步削弱，的剩余信号方能被接收。因为扭绞的原因，信号会沿电缆路径有周期性的幅值和方向的变化。在一个扭绞周期内，对外辐射的磁通因方向连续变化而相互抵消，故不会在护层－大地回路产生感应电流。由于有效信号很小，使用高频信号将比低频信号更易于探测。相间接法无法使用接收机的电流方向测量功能排除邻线干扰。
地下电缆管线探测仪 注意事项：?警告：电缆带电，接线必须由具有相关资质或资格的电力工作人员操作！?必须在用户端发射信号，如果在变电室端发射信号，将在所有出线上均注入信号，造成无法区分目标电缆。?接地钎位置的选择：为保证输出效果，应将接地钎打在距离电缆5m之外，而且接地线应尽量和电缆方向垂直。?如果零线在用户端不接地，则优先使用零线注入信号。?低压电缆的护层大多不连续，如果护层注入信号太弱，或探测过程中在电缆路径某处信号中断，可换用零线／地线进行注入。?由于所有出线的零线／地线或护层在变电室并联，所以其他电缆出线上会有部分电流被分流，也能探测到信号，但强度较弱，实际测试中应注意区分。?探测高压运行电缆时，如果使用卡钳耦合法接收不到信号或信号很弱，说明电缆两端护层接地电阻过大，这时可以通过护层注入。?探测单芯超高压运行电缆时，卡钳耦合法失效，可使用护层注入法。第四章 管线探测一、管线跟踪（路径查找）1、选择合适的信号发射方法:根据第二、三章的说明，选择合适的方法，使用发射机对目标管线施加信号。2、使用接收机内置线圈感应法进行管线探测：接收机无需接任何外部附件传感器，自动识别为内置线圈感应法。3、接收机界面介绍：长按接收机开关/静音键 ，打开接收机电源，屏幕如下显示：图4-1-1管线探测界面4、设定接收频率:按频率减小键和频率增大键选择接收频率。发射和接收的频率必须一致。共有十个频率/频段供选择：640Hz，1280Hz，10kHz，33kHz，83kHz，共工频50/60Hz，工频谐波250/300Hz，射频10kHz频段，射频33kHz频段，射频83kHz频段。默认1280 Hz。
