以下是:直流系统绝缘校验仪蓄电池测试仪货源足质量好的图文介绍

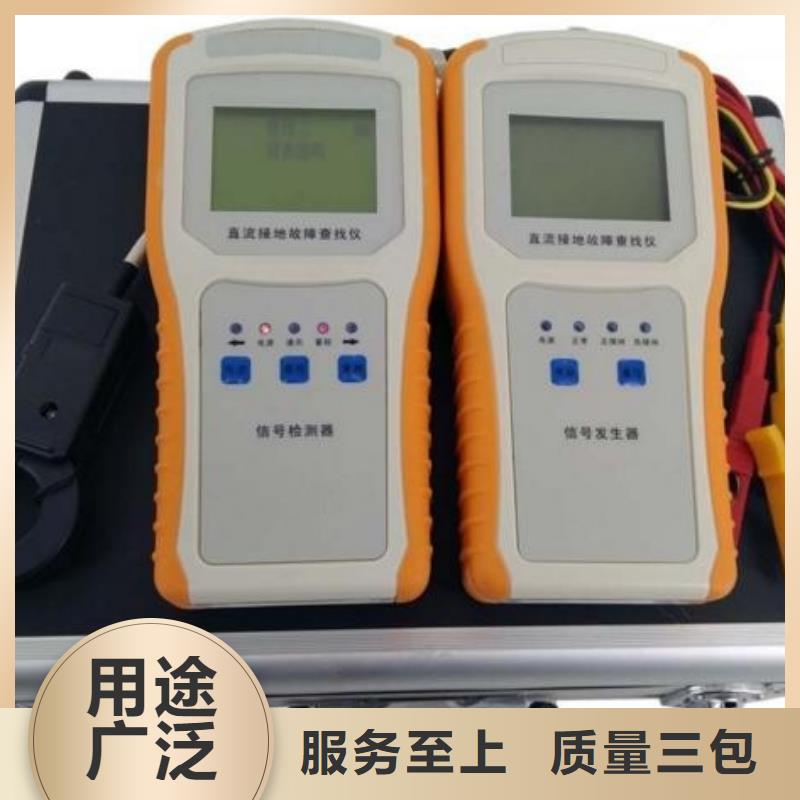

直流系统绝缘校验仪仪器各部件功能及菜单介绍4.1仪器图片分析仪定位仪分析仪I段输出线分析仪II段输出线定位仪电流钳（?50）定位仪电流钳（?1）(小钳子需订货时确定)图14.2功能介绍4.2.1分析仪(1)主界面开关置ON，接通工作电源，启动成功后进入如下主界面。图2①实时显示环境温度；②接地分析按钮，点击即进入接地故障分析界面；③参数设置按钮，单击即进入时间设置，和报警门限设置；④实时显示环境湿度；⑤实时显示日期和时间。(2)接地分析点击主界面“接地分析”按钮进入接地分析界面。每次进入该界面，设备会自动进行一次检测。在检测过程中，设备会提示“检测中，请稍后”。当检测完成后设备会显示“开始测试”按钮，点击此按钮，可以手动进行一次检测。图3当设备检测出接地电阻小于设置的报警门限值时，界面右下角会显示如图4所示的“支路测试”按钮，点击按钮会弹出如图5所示的弹窗，询问是否进入支路查找状态。点击“是”按钮进入则进入支路查找状态，可用定位仪开始查找接地情况。图4图5当设备检测出互窜时，界面右下角会显示如图6所示的“互窜测试”按钮，点击按钮会弹出如图7所示的弹窗，询问是否进入互窜查找状态。点击“是”按钮进入则进入互窜查找状态，可用定位仪开始查找互窜情况。图6图7图8支路检测中，点击“退出支路”即停止当前的支路检测。
直流系统绝缘校验仪装置组成直流系统交流窜电测记告警装置由以下几部分组成：直流分压采样模块、交流分压采样模块、数据存储模块、显示设置模块、告警输出模块、通信模块及32位处理器。其组成结构框图如下：直流分压采样模块：将直流系统中的正极对地电压及负极对地电压由模拟信号转化为数字信号后上传至处理器；交流分压采样模块：将直流系统中的交流电压分量提取出来，分压后将交流电压由模拟信号转化为数字信号后上传至处理器；32位处理器：对模块的所有工作进行协调处理；存储模块：对参数设置及告警历史数据进行存储；告警模块：以声光方式及无源输出触点方式提供告警输出；通信模块：将监测实时数据及告警历史数据通过RS485接口或RS232接口上传到上位机系统；显示设置模块：对监测直流电压、交流电压、告警历史记录值进行显示，对告警门限值进行设定。三、功能特点3.1、主要功能介绍交直流电压实时监测功能，装置可实时监控系统母线对地电压，包括系统电压，正对地电压，负对地电压及交流窜电电压并实时显示；参数设置功能，装置可通过按键设置各种告警门限值，包括系统电压高越限值、系统电压低越限值、交流窜电电压告警门限值、通信地址、通信规约；告警历史数据存储及查看功能，当直流系统中交流窜入电压高于交流窜电告警门限值时，该告警电压及告警时间将被保存，并可随时查看；交流电压波形显示功能，装置以波形显示的方式实时显示监控系统母线窜入的交流电压；声光告警及无源触点输出告警功能，当直流系统中发生交流窜电故障后装置会发出声光报警，并可通过无源触点输出告警信号；数据上传功能，装置可通过RS232或RS485接口将实时监测数据及历史告警记录数据上传到上位机系统。
直流系统绝缘校验仪不用安装，不用停电，不甩线、不解线、不用摇绝缘，快速定位接地故障；14、人性化的智能触控界面，操作简单，豪华外包装，携带方便。三、技术参数3.1分析仪工作电压：直接从母线上取电(工作电压为24V～280V)电压测量范围：0-300V电压测量精度：0.5％电桥工作方式：不平衡桥检测信号功率：＜0.2W，信号电源电流：≤800uA信号频率：≤0.5Hz系统对地电压波动：≤10％Un母线接地电阻检测范围：0-999.9kΩ电桥工作方式：不平衡桥母线接地电阻测量精度：≤5％电阻测量分辩率：0.01kΩ交流窜入电压测量范围：0-250V交流窜入电压测量精度：≤2％蓄电池接地测量误差（2V）：≤3节功耗：小于10W外型尺寸（长×宽×高）：200＊145＊46（mm）重量：1.5kg适应温度：-10℃-＋50℃3.2定位仪工作电压：3.7V（锂电池工作,工作电压为3.2V～4.2V,与手机类同）工作方式：触屏支路接地电阻检测范围：0-999kΩ（出厂默认设置为300kΩ）支路接地电阻测量精度：0-150KΩ(≤10％±2kΩ),150-999kΩ显示具体数值接地电阻测量分辨率：0.1KΩ漏电流检测灵敏度：≤0.1uA测量准确率：报警方式：图形、数据、接地方向语音报警：接地、互窜、测量值、故障方向等信息波形显示：标准正弦波形（与示波器类同）钳子判定：自动识别大小钳、开闭口状态连续工作时间：大于10h外型尺寸（长×宽×高）：180＊100＊40（mm）重量：1.5㎏适应温度：-10℃-＋50℃工作电源：锂电池供电（3.7V4000mAh可充电）
