真空度开关测试仪复位键：用于测量完后的整机复位。按【复位键】，仪器回到初始状态。如测量时选择错误，可随时按【复位键】，重新选择。13、打印机：用于打印测试的数据。S/L键为进退纸键；POW为电源指示灯。打印纸用完后，按住上盖的两边卡扣，打开上盖，拿出纸卷，装入新纸。14、接大地：用于与大地相接。以减少静电影响。第六章 操作说明1、接线说明让灭孤室两触头处于分开状态，然后绕上磁控电圈，再把磁控线圈的两个插头插到磁控电流输出的两个红黑插头上。另外，高压线与离子线分别接在真空泡的两个触头上（动、触头不分）。2、按键说明面板上所有的按键，若其上的小指示灯亮则表示按键有效，反之，则无效。若该键有效时，再按该键，则指示灯灭，该键处于无效状态。3、测试步骤方法3.1开机检查接线正确后，方可开机。将仪器面板上的电源开关键按向“开”位置，数码显示屏的首位即出现“P”字，经校验(3.2步骤)正常后, 说明仪器运行正常，预热5分钟后便可进行测量.3.2仪器检查执行该功能，校验仪器及自检功能。顺序按【选择键】、【校验键】、【测量键】，使其有效。使用上下键调节检查参数（管型显示处）3.2.1选择参数1～3采样放大器检查：调至1时，显示值均0.000---9.000×10-6之间；调至2时，显示值均0.000---9.000×10-5之间；调至3时，显示值均0.000---9.000×10-4之间；3.2.2选择参数4充电控制检查：调至4时，充电回路接通，终将电容电压控制在350V。

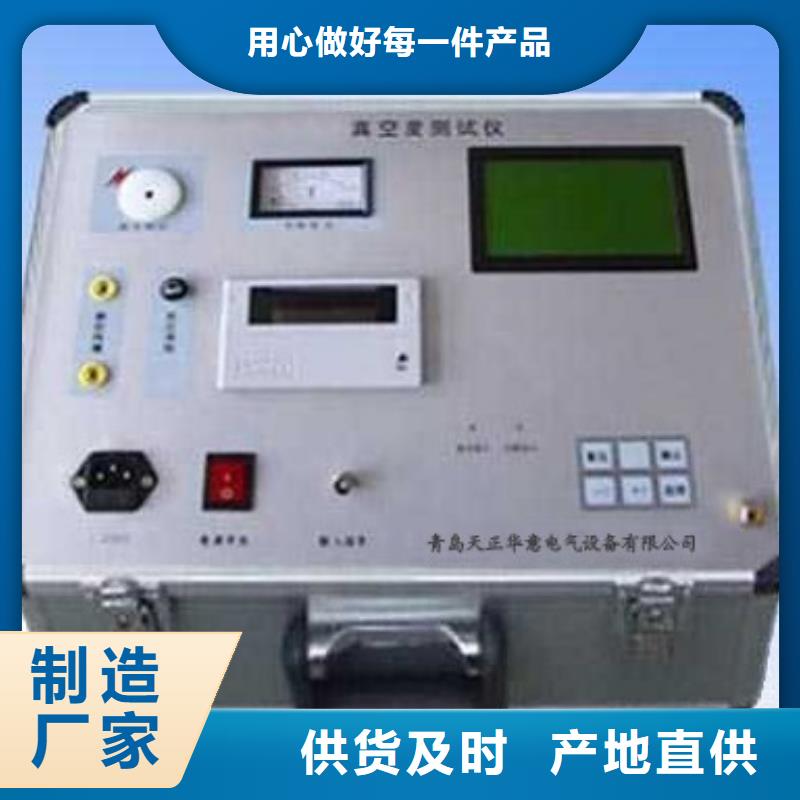

真空度开关测试仪华中科技大学从九十年代初开始研究真空开关灭弧室真空度现场的定量检测，经过近十年的努力，于一九九九年获得，并实现了现场不拆卸定量测量。有了定量测量的手段，不仅可以测量真空开关真空度是否在正常范围内，同时更重要的是，对某些泄漏速度较快的真空开关，通过历年测量结果相比较，可以大致推断它的寿命，真正起到意外事故发生的目的。本公司推出的TH-ZKV真空度测试仪是经现场多次试验后不断完善的升级换代产品。该产品结构紧凑，机型轻便小巧，测试时间更短，测量可靠性、稳定性、精度更高，功能更加完善。二、主要特点1、可定量测量各种型号真空开关灭弧室内的真空度；2、现场测量时不需拆卸真空开关；3、测试结果准确可靠；4、液晶汉字显示，操作更加简单方便；5、可保存、打印、查看测试的历史试验数据；6、仪器带有RS232通讯接口，可以连接计算机,实现通过计算机对仪器控制与操作等多种功能；7、仪器重量轻，携带方便；三、性能指标1、电 源： AC220V＋15％，50Hz；2、测量范围： 10-5～10-1Pa；3、电场电压∶ 20KV；4、磁场电压∶ 1600V；5、测试精度：5％ 6、使用环境： -10℃～40℃；7、外形尺寸： 460mm×335mm×330mm。8、主机重量： 12kg；四、测试原理本仪器采用磁控放电法进行测量。
真空度开关测试仪本仪器不但可以用于横磁场还可以用于纵磁场真空开关的测试。二、主要特点：基于电离电荷的采样技术真空断路器是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，所以它不象油开关，SF6开关那样容易检测其质量。传统上，用户判断灭弧室真空度的方法是工频耐压法，这种方法只能粗略判断真空度严重劣化的灭弧室。真空度测试仪是真空灭弧室的真空度的鉴定设备，它以磁控放电为原理，以单片计算机为主控单元，测试过程完全实现自动化。该仪器的采样设计一改以往采用电流峰值做标定的方法，而采用离子电荷来做标定。这样，有效地抑制了测试过程中瞬态电源的干扰，使测试稳定可靠。由于采用计算机为主控单元，该仪器能很方便地扣除由于环境因素产生的漏电电流。本仪器突出的特点是：实现了真空灭弧室的免拆卸测量，直接显示真空度值，使真空断路器用户详细掌握灭弧室的真空状态，为有计划地更换灭弧室提供了可靠的依据，为电网的运行提供了有力保障，克服了工频耐压法仅能判断灭弧室是否报废的缺陷。本仪器测量精度高，操作简单，携带方便，抗干扰能力强，特别适用于供电单位现场测试，是真空断路器生产、安装、调试、维修的必备仪器之一。 测试原理?将灭弧室的两触头拉开一定的开距，施加脉冲高压，将电磁线圈环绕于灭弧室的外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场，这样在脉冲磁场的作用下，灭弧室中的电子做螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。
