钢衬超高分子量聚乙管道规格表
| 钢 管 | 超高分子聚乙烯管道 | 总 重 | 工作压力(Mpa) | ||
| 规 格 | 米 重 | 规 格 | 米 重 | ||
| Φ89*4 | 6.4 | Φ76*8 | 1.7 | 8.1 | 3.0 |
| Φ108×4 | 10.26 | Φ96×8 | 2.16 | 12.42 | 3.0 |
| Φ121×4 | 11.54 | Φ110×8 | 2.5 | 14.05 | 3.0 |
| Φ146×5 | 17.39 | Φ133×8 | 3.07 | 20.46 | 3.0 |
| Φ168×4.5 | 18.1 | Φ150×8 | 3.49 | 21.59 | 3.0 |
| Φ180*5 | 25.75 | Φ159*8 | 3.71 | 29.46 | 3.0 |
| Φ219×6 | 31.5 | Φ205×8 | 4.8 | 36.3 | 4.0 |
| Φ273*6 | 39.51 | Φ250*10 | 7.37 | 46.88 | 4.0 |
| Φ240×6 | 34.6 | Φ219×10 | 6.4 | 41.00 | 4.0 |
| Φ290×6 | 42.02 | Φ273*10 | 8.07 | 50.09 | 4.0 |
| Φ325×6 | 47.2 | Φ300×10 | 8.9 | 56.1 | 4.0 |
| Φ342*6 | 49.71 | Φ325*10 | 9.67 | 59.38 | 4.0 |
| Φ377×8 | 72.8 | Φ350×10 | 10.4 | 83.2 | 4.0 |
| Φ395*8 | 76.35 | Φ377*10 | 11.27 | 87.62 | 4.0 |
| Φ426×8 | 82.5 | Φ400×10 | 12.0 | 94.5 | 4.0 |
| Φ450*8 | 87.2 | Φ426*12 | 15.25 | 102.45 | 1.0 |
| Φ530×10 | 128.23 | Φ500×10 | 15.04 | 143.27 | 4.0 |
| Φ560*12 | 182.88 | Φ600*12 | 21.66 | 204.54 | 4.0 |
| Φ660*12 | 191.76 | Φ630×15 | 28.32 | 220.08 | 4.0 |
超高分子聚乙烯管道性能参数
| 项目 | 单位 | 试验方法 | 超高型号 | 其它工程塑料 | ||||
| SLL-2 | SLL-3 | 尼龙66 | 聚碳酸酯 | 聚甲醛 | 聚四氟乙烯 | |||
| 密度 | g/cm3 | ASTM D1505 | 0.935 | 0.930 | 1.14 | 1.2 | 1.4 | 2.16 |
| 平均分子量 | GB/T1841-1980 | 粘度法 | 250万 | 300万 | - | - | - | - |
| 屈服点应力 | Kg/cm2 | ASTM D638 | 220 | 220 | - | - | - | - |
| 抗张强度 | Kg/cm2 | ASTM D638 | 400 | 500 | 750 | 640 | 700 | 200 |
| 断裂伸长率 | % | ASTM D638 | 350 | 300 | 200 | 110 | 75 | 300 |
| 抗冲击强度（无缺口） | Kg.cm/cm | ASTMD256/td> | 破坏不了 | 破坏不了 | 11 | 80 | 10 | 16 |
| 抗冲击强度（缺口） | Kg.cm/cm | ASTMD256 | 110 | 105 | - | - | - | - |
| 布氏硬度 | D | ASTMD2240 | 40 | 40 | 100 | 118 | 120 | - |
| 动摩擦系数 | Kg/cm2.m/s | 三井汕化 | 0.2 | 0.2 | 0.4 | - | 0.4 | 0.2 |
| 磨损率（砂磨法） | mg | 三井汕化 | 20 | 15 | - | - | 170 | 225 |
| 熔点 | ℃ | ASTMD2117 | 136 | 136 | 255 | 240 | 166 | - |
| 维卡软化点 | ℃ | ASTMD1525 | 134 | 134 | - | - | - | - |
| 热变形温度 | ℃ | ASTM D648 | 85 | 80 | 200 | 138 | 170 | 121 |
| 膨胀系数 | 10-4/℃ | ASTMD696 | 1.5/td> | 1.5 | 0.8 | 0.66 | 0.81 | 1.0 |
| 导热系数 | 10-cal/cm.s.℃ | ASTMD177 | 8.5 | 8.5 | 5.85 | 4.6 | 5.5 | 6.0 |
| 吸水率 | % | ASTMD570 | 0.01 | 0.01 | 1.5 | 0.15 | 0.25 | 0.02 |

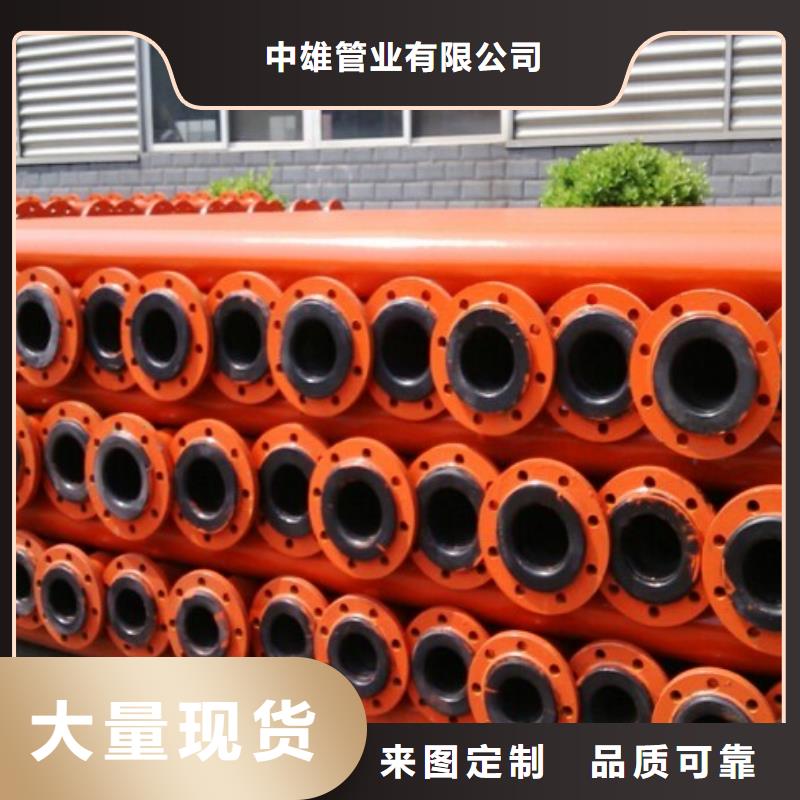

超高分子聚乙烯管道
超高分子聚乙烯管道是以超高分子聚乙烯管道作耐磨或耐腐蚀的内衬材料，以钢管（焊管、螺旋管、无缝管等）作耐压保护外管，二者通过专门的工艺装备复合而成。产品在保留超高分子聚乙烯管道的各项性能优势的基础上，又具有以下新的特点：
一：可以承受更高的压力：复合管材承压可达5MPa--10MPa，可满足井下充填、尾矿输送、原油输送等各种高压管道的使用要求。
二：可以承受高的温度：有了钢管的保护支撑，可以克服UPE管的高温变形，工作温度可以提高到80℃左右。
三：克服了塑料管易弯曲、的缺陷，作为车间内工艺管道或露天架空管道会更美观。
四：配套技术成熟，公司有多项钢衬超高分子聚乙烯管道的实用新型 技术。
超高分子聚乙烯管道与钢衬超高分子复合管的区别：
1.承压范围不同。尾矿复合管比尾矿管耐高压，一般情况下尾矿管的承压范围不超过20公斤，而尾矿复合管的承压范围为60公斤，二者的主要区别是承压不同，用在尾矿输送领域，压力过大一般都要采用尾矿复合管，流量小，自流的情况用尾矿管就行，另外如果是架空使用，采用尾矿复合管，因为尾矿管道的柔韧度较高，不用钢管复合就会造成管道弯曲。
2. 重量不同，价格不同。 尾矿复合管的重量大，价格高，运输安装费用工程量大，尾矿管相当轻便，重量仅为钢管重量的八分之一，运输和安装相当易制作。
