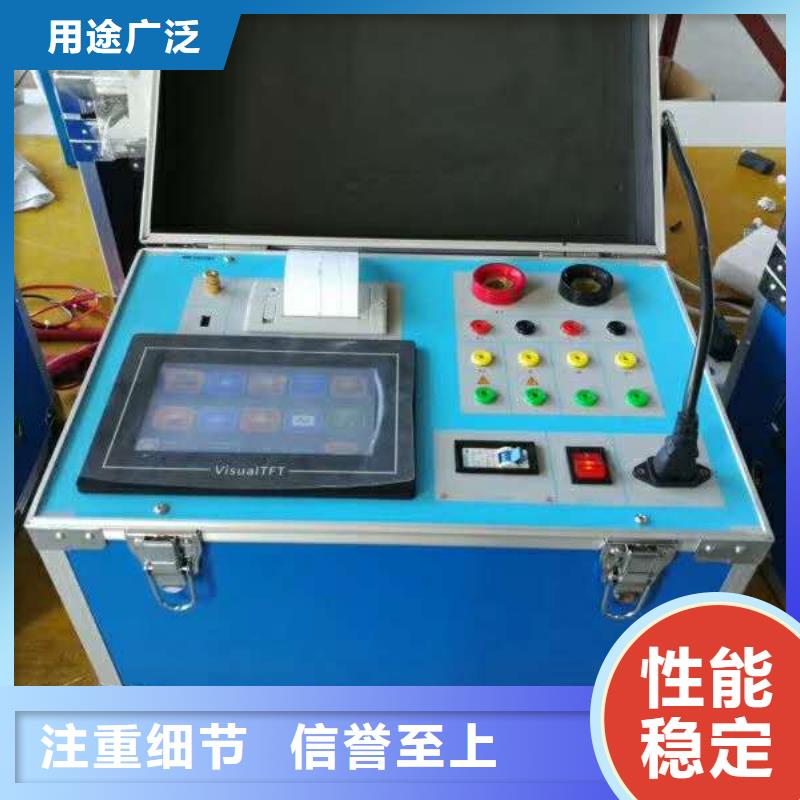

以下是:【二次压降负载测试仪直流高压发生器安装简单】的图文介绍
二次压降负载测试仪 测试步骤为了保证各测试项目的精度，必须严格按照测试步骤进行。压降测试：步：将仪器上PT侧的测试线和WH侧的测试线均连接到被测计量装置的PT出线端子处；（具体接线方法见后节说明）第二步：进入相应的自校界面（三线或四线）进行自校；第三步：在不关机的情况下，将仪器WH侧的测试线用放线盘布线到被测计量装置的表计的电压接线端子；（具体接线方法见后节说明）第四步：进入相应的测试界面（三线或四线）进行测试；第五步：将测试结果打印出来，测试完成。六、使用方法1．三线压降自校接线方法三线自校接线方法如图十九。图十九2．三线压降测量接线方法三线压降测量接线方法如图二十。图二十3．四线压降自校接线方法四线自校接线方法如图二十一。图二十一4．四线压降测量接线方法四线测量接线方法如图二十二。图二十二5．三线PT负荷测试方法三线PT负荷测试时，电压线B相跟N相短接，钳Ia、钳Ic分别夹A相、C相电流，钳Ib不夹。见图二十三。图二十三6． CT负荷测试方法CT负荷测试时，接线如下图。见图二十四。图二十四7．四线PT负荷测试方法四线PT负荷测试时，钳Ia、钳Ib、钳Ic、分别夹A相、B相、C相电流。见图二十五图二十五七、打印功能每做完一项试验，按F4键均可将测试结果打印出来，每种项目的数据类型各有不同，此处不一一介绍。在结果查询时按下F4键也可将当前正在浏览的记录中的数据打印出来。八、电池维护仪器采用高性能锂离子充电电池做为内部电源，操作人员不能随意更换其他类型的电池，避免因电平不兼容而造成对仪器的损害。仪器须及时充电，避免电池深度放电影响电池寿命，正常使用的情况下尽可能每天充电（长期不用在一个月内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上，因内部有充电保护功能，可以对仪器连续充电。每次将电池从仪器中取出后仪器内部的电池保护板自动进入保护状态，重新装入电池后，不能直接工作，需要用充电器给加电使之解除保护状态，才可正常工作。九、注意事项1．在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。2．测量接线一定要严格按说明书操作，否则后果自负。3．测试之前一定要认真检查接线是否正确。4．使用有地线的电源插座。5．不能在电压和电流过量限的情况下工作。6．仪器在室外使用时，尽可能避免或减少阳光对液晶屏直接曝晒。
二次压降负载测试仪屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，根据不同的负荷情况功率夹角的不同分4种角度范围（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）对各48种接线方式进行结果判定，上图所示为标准阻性负载时接线全部正确情况下的向量图，由于纯阻性负载的功率夹角为0°，属于－5～55的范围，因此我们要看接线分析的行感性（－5～55）的结果，另外三行的分析结果无效；图中接线判断中的“正”表示电压是正相序，如为逆相序应显示“负”；“Ua Ub Uc”表示电压接线是应为“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”电压接线正确；“＋Ia ＋Ic”表示电流接线应为“Ia Ic”的位置上所接的是“Ia Ic”相别正确，“＋”表示极性也都是正确的；更正系数为“1”表示接线正确，电能计量值不需更正，如果接线不正确的情况下结果中会给出具体的补偿系数（根据不同种类的接线错误可能为数值，也可能为公式）。具体的接线方式判定结果分析表见附件。
二次压降负载测试仪此屏显示出当前测量的三相电压幅值（Ua、Ub、Uc）、三相电流幅值（Ia、Ib、Ic）、三相电压电流之间的夹角（Φa、Φb、Φc）、三相有功功率数值（Pa、Pb、Pc）、三相无功功率数值（Qa、Qb、Qc）、三相视在功率数值（Sa、Sb、Sc），以及总有功功率、总无功功率、总视在功率、实测频率、总功率因数。如果接线方式为三相三线时，电压Ua表示Uab参量、Uc表示Ucb参量。当按下F4键时，此屏变换为显示一次参量值，所显示的数据都是根据PT变比和CT变比折算到互感器一次侧的数值。按下F1键可锁定当前显示的数据，按F2键变为刷新状态。（4） 电表校验界面图六、电表校验屏电表校验屏如图六所示，此屏分为四部分数据：误差统计部分、当前误差部分、输入参数部分、测试参数部分；误差统计部分：显示出误差1、误差2、误差3、误差4、误差5连续记录的近五次误差，平均误差（近五次误差的平均值），由近五次误差计算得来的标准偏差估计值；当前误差部分：显示出算定的标准脉冲（此参量为内部计算用，用户不需理解）、实测脉冲（此参量为内部计算用，用户不需理解）、当前圈数、当前误差（一次的误差值）、累计电能；输入参数部分：显示出设置的PT变比和CT变比值，当前设定的电表常数、设置圈数、电表类型、输入方式、电表编号；当误差不正常时，首先要检查输入参数部分的设置是否正确，这些参数直接影响测试结果的准确性。校验完成后，按【存储】键可将测试结果以记录的形式保存。
二次压降负载测试仪 电表校验-走字试验界面图七、走字试验屏此屏显示出从进入此界面开始到当前时刻的累计有功电能，进入后记度器自动开始走字，当按下【确定】键后数据清零，重新开始走字，显示出当前累计的电能数值；在此功能屏下可用来进行电表的走字试验，与表记记度器对比，防止换铭牌或齿轮的窃电手段。（6）矢量分析界面－三相四线图八、矢量分析屏－三相四线如图八所示，在屏幕的左上部分显示出三相四线制计量装置的实测矢量六角图，同一个坐标系中三相电压、三相电流六个量的矢量关系；在屏幕的右上部分显示出三相电压、三相电流的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，对于三相四线制的接线不进行矢量图的分析，也不提供追补电量的更正系数，用户可以通过此屏中的矢量图直观的看出三相四线计量装置的接线是否正确，各相负荷的容、感性关系，上图所示为标准阻性负载时接线全部正确情况下的向量图。（7）矢量分析界面-三相三线图九、矢量分析屏－三相三线如图九所示：在屏幕的左上部分显示出三相三线制计量装置的实测矢量六角图，同一个坐标系中两个电压参量（Uab、Ucb）、两个电流参量（Ia、Ic）四个量的矢量关系；在屏幕的右上部分显示出电压Uab和Ucb、电流Ia和Ic的幅值和各个量以Ua为参照量的的相位角；
天正华意电气设备(宁夏分公司)于2017年正式注册成立，注册资本300万元。位于宁夏经济区，是一家设计、生产、销售 手持直流电阻测试仪为一体的制造型企业。公司现有专业的设计及生产团队，完善的制作工艺，大幅提高了 手持直流电阻测试仪产品的生产效率和质量。我们致力于以专业的制作和完善的质量以及售后，满足广大客户要求，欢迎来厂参观考察！
二次压降负载测试仪状态图标指示下图界面中上部共有两种状态图标，分别表示SD卡状态，以及电池电量状态。时间指示：图2中界面右上部为时间显示区域，表示当前的时间。功能键提示图2界面的底部是功能键提示区域，指示代表F1，F2，F3，F4这四个按键的功能，如果某个按键对应的区域为空，则表示，该按键在本界面不起作用。如本界面下，F1键表示返回主界面，F2键表示页面停止刷新，F3键表示当前处在基波幅值测量状态，F4键表示进入矢量图界面。显示操作区域上图界面的中部为显示操作区域，在该区域显示测量结果，更改参数设置等操作。状态图标说明SD卡状态说明：表示未检测到SD卡，表示检测到SD卡。 电池电量状态说明：，，，，分别表示电池电量由低到高。如果当前处在充电状态，则快速依次显示，，，。7、按键使用说明仪表共有11个按键，分别为F1，F2，F3，F4四个功能键， MENU键，ENTER键和↑，↓，←，→四个方向键，键电源开关键。下面分别说明：F1，F2，F3，F4功能键：四个功能键的定义在每个界面下可能不一样，具体的定义在液晶屏对应的区域有文字提示。MENU键：该键的功能是仪表返回“主菜单”界面。不论当前仪表处于何种状态，触发该键后仪表均会进入“主菜单”界面。用户可在该界面下重新选择需要的功能进行操作。ENTER键：该键的功能为确认输入或确认选项。该键的使用会在各功能使用说明中具体说明。↑，↓，←，→方向键：分别为上/下/左/右四个方向键，这些键用来改变选项，参数设置值和翻页等，这些键的使用请参考各功能使用说明中具体说明。键电源开关键：该键为仪表电源控制键。在关机状态下，用户长按大约3秒钟，仪表会上电开机。在开机状态下，用户长按该键大约3秒钟，仪表会断电关机。
