无论您是初次接触还是已经熟悉，我们的交流采样现场校验仪-TH-0301三相电力标准功率源源头厂家来图定制产品视频将为您带来全新的视觉体验，让您对产品有更深入的了解。
以下是:交流采样现场校验仪-TH-0301三相电力标准功率源源头厂家来图定制的图文介绍

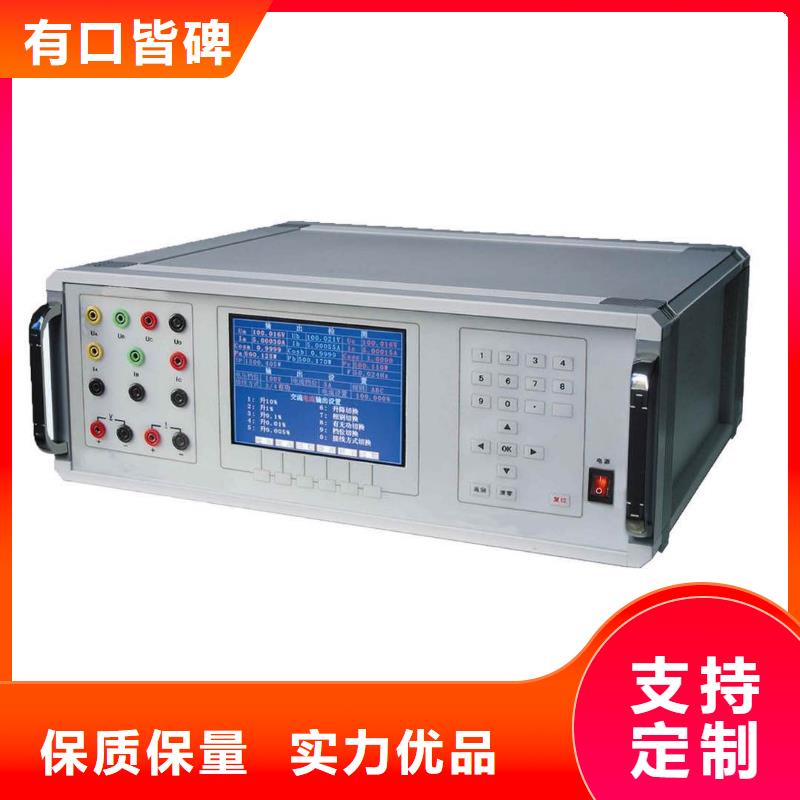

交流采样现场校验仪本装置是按照GB/T13729-92《远动终端通用技术条件》、DL/T630-1997《交流采样远动终端通用技术条件》和检定规程JJG126－95《交流电量变换为直流电量电工测量变送器检定规程》、电力公司《交流采样测量装置校验规范》、JJG124－2005《电流表、电压表、功率表和电阻表检定规程》、JJG 307-2006的要求而设计的三相0.05级表源一体化装置。装置中表的核心技术用的是数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置具有精度高、工作稳定可靠、操作方便灵活等特点。2 主要功能及特点2．1 可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。2．2 可半自动或自动检验交流采样装置和电测量变送器（电压变送器、电流变送器、功率变送器、频率变送器、功率因数变送器、电能变送器）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。2．3 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。2．4 功放的工作频带为40HZ～1kHZ，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。
交流采样现场校验仪校准操作说明在主菜单（图3）中，按键进入档位校准菜单界面。共有7个选项交流UI自动校准 交流功率自动校准 档位校准操作 4：档位校准参数查询 5：校准参数初始化 修改密码 ：校表参数初始化其中“1：交流UI自动校准：交流功率自动校准”是用于装置与本公司生产的标准表进行自动校准。档位手动校准操作在校准子菜单界面中按数字键“3”，屏幕显示“请输入密码输入正确密码（888888）按“OK”键屏幕显示如图29。界面初始处于“交流电压档位源校准显示器下方有“交流U（交流电压）交流（交流电流）“直流U”（直流电压）、“直流I”（直流电流）“角度”（装置自动切换角度为60°时的功率）等五个校准项目键和一个“存储”功能键，按五个校准项目键即可进入对应校准单元。各档交流电压、交流电流的表校准了，也同时校准了功率因数为1.0时的功率、电能。校准了各档的交流档位表角度，即校准了其它功率因数点时的功率、电能。下面的说明用于完成：·各交流量程（档位）的满度值校准和角度（功率）校准；·各直流量程（档位）的源零点值校准和源满度值校准；·各直流量程（档位）的表零点值校准和表满度值校准；
天正华意电气设备(河南省分公司)拥有一支具有十多年 手持直流电阻测试仪研发经验的专业团队，可满足客户的不同要求定制生产性能卓越、品质优良的 手持直流电阻测试仪。
天正华意电气设备(河南省分公司)秉承为客户解决“减少人工、降低成本、提率、品质”为己任，为提高国内 手持直流电阻测试仪的研发水平和广泛应用为使命。
交流采样现场校验仪交流变送器检测图21的上半部分显示内置标准所测得的各相电压电流、功率、功率因数和总的有功功率无功功率、功率因数、频率及装置当前的档位和接线方式。中间部分用于设置被检变送器的额定电压额定电流（或额定功率：对于功率变送器的检测，既可输入额定电流也可输入额定功率。当光标位于额定电流框里时，按或键，可在“额定电流”和“额定功率”间切换）输出范围（电压、电流变送器有0～1V、0～5V、0～10V、0～20V、0～1mA、0～2.5mA 、0～5mA、0～10mA、0～20mA、4～20mA 、1～5V、2～10V十二种输出范围可选；功率、因数、频率变送器输出范围比电压、电流变送器输出范围多-1V～0～1V、-5V～0～5V、-10V～0～10V、-20V～0～20V、-1mA～0～1mA、-2.5mA～0～2.5mA 、-5mA～0～5mA、-10mA～0～10mA、-20mA～0～20mA、1V～3V～5V、2V～6V～10V、4mA～12mA～20mA 十二种双向可选）、接线方式（三相四线有功、三相四线无功、三相三线有功、三相三线无功、单相）和检定方式（“自动单点时间”（响应时间“谐波纹波”）等信息。装置在开机或复位后，参数输入界面中会自动显示上一次所输入被检变送器的参数，有利于校多块同参数的变送器。若“XX变送器参数输入”（XX会随按图下方五种变送器的类型对应键而相应改变）界面和电能变送器单点校验”界面里有不正常显示时，请按“返回”键，可在变送器校验子菜单中按（交流变送器初始化）后，使其回到初始状态，恢复显示正常。注：进行初始化时，不可中断电源，以免数据遭到破坏！交流电压、电流变送器和频率变送器的自动检测在本装置的A相进行。变送器的输出接到后板对应“直流输入”的电压、电流输入端。底部五个键用于选择被检变送器的类型（图21是按“功率”后的显示）用或键，把光标移到相应信息栏目，通过数值键和键在同一栏目输入数字或选择相关选项。检定方式”栏目中的五个选项解释如下自动”根据检定规程，装置内预置了各类变送器的校验点。装置将自动检测被检变送器的这些校验点误差。单点选好某一校验点后，装置不断地检测这一点的误差（方便调试变送器的误差）时间仅检测变送器的响应时间。“谐波”——仅检测变送器的谐波影响。“纹波仅检测变送器的纹波。
交流采样现场校验仪 指示仪表校验在主菜单（图3）中，按“2”键进入指示仪表检测子菜单如图10。5. 4. 1 交流指示仪表半自动检测在指示仪表检测子菜单（图10）中按“1”后，进入“交流电压表参数输入”界面，显示如图11。图的上半部（输出检测）显示内置“标准表”所测得的各相电压、电流、功率、功率因数（或角度）和总的有功功率、无功功率、频率、功率因数及装置当前的电压档位、电流档位、接线方式；图的中部是用于输入当前类型被检仪表参数的地方；图下方的“电压”、“电流”、“功率”、“因数”、“频率”是指被检仪表的五种类型，按其对应键后，可输入当前类型被检仪表的参数和进行半自动检测。装置在开机或复位后，参数输入界面中会自动显示上一次所输入被检仪表的参数，有利于校多块同参数的表。若在“交流XX表参数输入”（XX会随按图下方五种表的类型对应键而相应改变）界面里有不正常显示时，请按“返回”键，可在指示仪表检测子菜单（图10）中按“4”（4:交流指示仪表初始化）后，使其回到初始状态，恢复显示正常。
