想要了解互感器综合测试仪-超低频高压发生器实力厂商产品的魅力？视频为你揭晓答案！
以下是:互感器综合测试仪-超低频高压发生器实力厂商的图文介绍

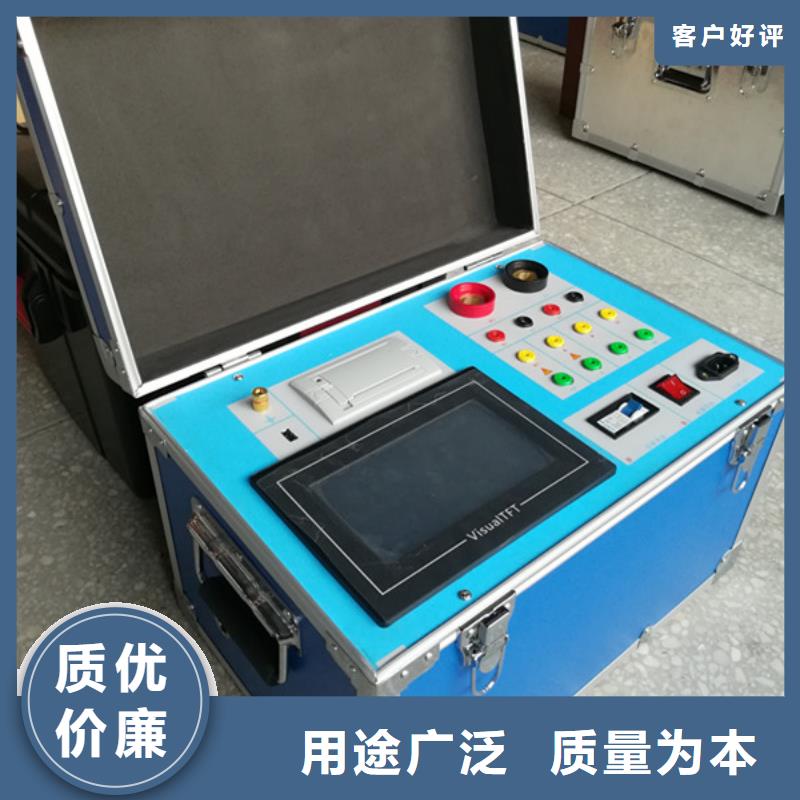

互感器综合测试仪随着电力系统的输电电压的提高，电磁式电压互感器的体积越来越大 ，造价也越来越高，这时可以考虑采用电容式电压互感器来代替它。与一般的电磁式电压互感器比较，电容式电压互感器具有以下的一些优点：1 、绝缘可靠性高。电容式电压互感器多为油封式，耐压高，故障少；2、价格低；可以兼作载波通讯或者高频保护用的耦合电容，但电容式电压互感器的误差测量由于其容性电流太大需要采用串联谐振的方法升压，导致现场测试设备体积庞大接线复杂，不便携带。 电容式电压互感器现场测试仪是适合于在现场对电容式电压互感器误差测试的全自动智能仪器，采用全新的嵌入式操作系统，功能丰富，使用方便，可以浏览网页、播放影音、读取优盘数据，在线升级。彩色9英寸触摸式液晶显示器，各点的误差可以在同一屏上显示，所有操作均可点击屏幕菜单轻松完成。用户不再需要配置笨重的谐振升压器、标准电压互感器、负载箱及调压器（或自动检测台），单台仪器就能对35kV/√3～220kV/√3之间变比的电容式电压互感器进行快速测量。全过程（包括额定、下限的所有测量点）的测试时间不超过6分钟（不含接线时间）。

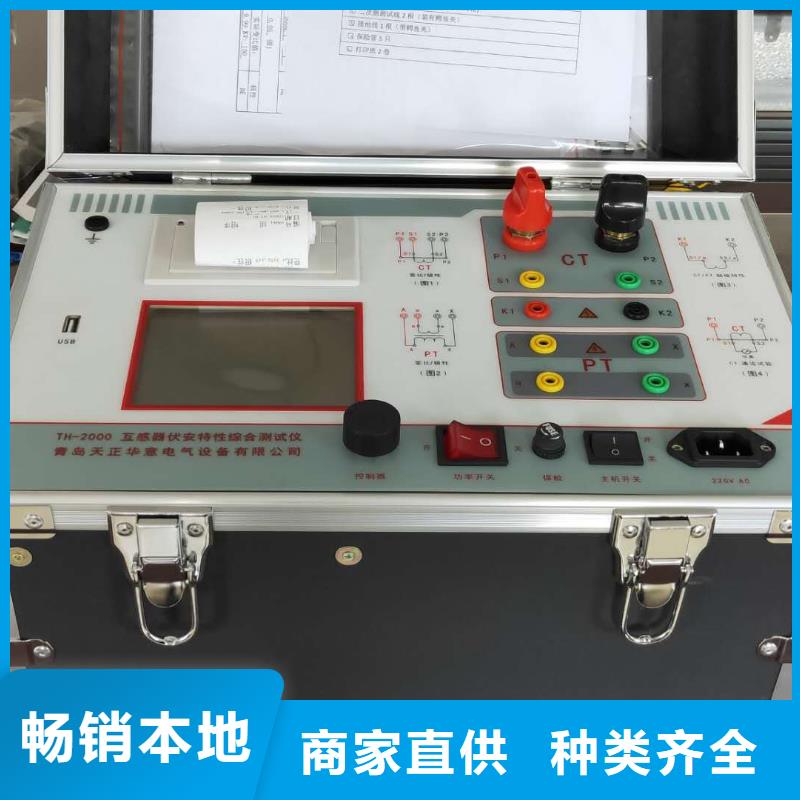

互感器综合测试仪USB接口可将仪器内部存储数据下载到优盘中，也可将优盘中数据导入仪器。7．电源开关仪器工作时的总电源开关。8．互感器一次A端仪器内部输出高压端，连接到互感器一次的A 端子上，工作过程中短期输出电压4kV，由专用高压绝缘线引出。9．互感器一次N端连接到互感器一次的N 端子（C2电容尾）上，工作过程中短期输出电压4kV，由专用高压绝缘线引出，测量前测电容式电压互感器必须将N与E（或X）完全分离！10．互感器一次E端仪器内部输出低压端，连接到互感器一次的E （或X）端子上，必须接地!11．接地端子测试之前，务必保证该端子可靠接入大地。12．交流电源插座交流220V±10％?，频率 50±0.5Hz。13. 高压输出开关用于切断高压输出，在测试过程中应将其接通。第四章使用方法一、使用准备? 仪器测量必须是带电作业，所以操作人员一定要遵守《安规》。? 接线前用万用表检查一下各测量线的绝缘状况，以防因测量线的短路而造成电网及设备事故。? 接线应按照先接仪器面板上的端子，后接被测线路的顺序，注意连接好仪器后面的外壳接地端子。??
天正华意电气设备(烟台市分公司)自成立以来，始终坚持以人才为本、诚信立业的经营原则，荟萃业界精英，将国外先进的信息技术、管理方法及企业经验与国内企业的具体实际相结合，为客户提供【手持直流电阻测试仪】，使企业在激烈的市场竞争中始终坚持竞争力，实现企业快速、稳定地发展。
互感器综合测试仪.PC 机操作软件使用说明 11.1将配套光盘放入计算机光驱中，解压“软件”至电脑。11.2安装完毕后，打开“伏安特性”文件夹，选择打开“VATeXing.exe” 操作软件，如图15即为上位机操作软件。11.3 在“VATeXing.exe”操作软件中，下方选择互感器种类“CT”或“PT”，应用语言“中文”或“英文”。11.4如需生成报告格式文件，必须载入试验结果数据，具体操作方法如下：a）、将存储试验数据的U盘连接至计算机。b）、在图16中选择打开“选择文件”，出现图17操作窗口，在图16中可根据需要载入所需文件。c）、试验结果数据说明：以“A”为开头的数据为励磁特性结果数据，以“B”为开头的数据为变比极性结果数据，以“C”为开头的数据为负荷结果数据，以“D”为开头的数据为直阻结果数据。以“E”为开头的数据为角差比差结果数据。11.5 载入数据结束后，选择“确定”出现图18界面，在此界面右上方设置相应参数后，选择“生成误差曲线”则完成所有试验结果的载入。11.6 载入全部完成后，可根据需要选择“保存”或打印结果数据。11.7 选择“保存”选项，则以WORD的形式显示结果如图19。11.8 如需继续加载试验结果数据，请先上次载入的数据。图15图16 图17图18附 录 附录一、 “校准”测试方法（以CT为例）图19，校准测试主界面图20，电压校准接线图1）参数设置： 进入CT“励磁”测试界面后，选择进入“校准”试验界面，设定好励磁电流值：0.1A ～ 5A；励磁电压值：1V～3000V。2）开始： 电压校准试验参照图19进行接线；设置好被测电压后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电压/电流值用于检测。电流校准试验参照图20进行接线，电压设定值略高于【电流设定值（A）＊负载（Ω）】，设置好被测电流/电压值后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电流/电压值用于检测。
