以下是:穿墙套管质量为本的图文介绍

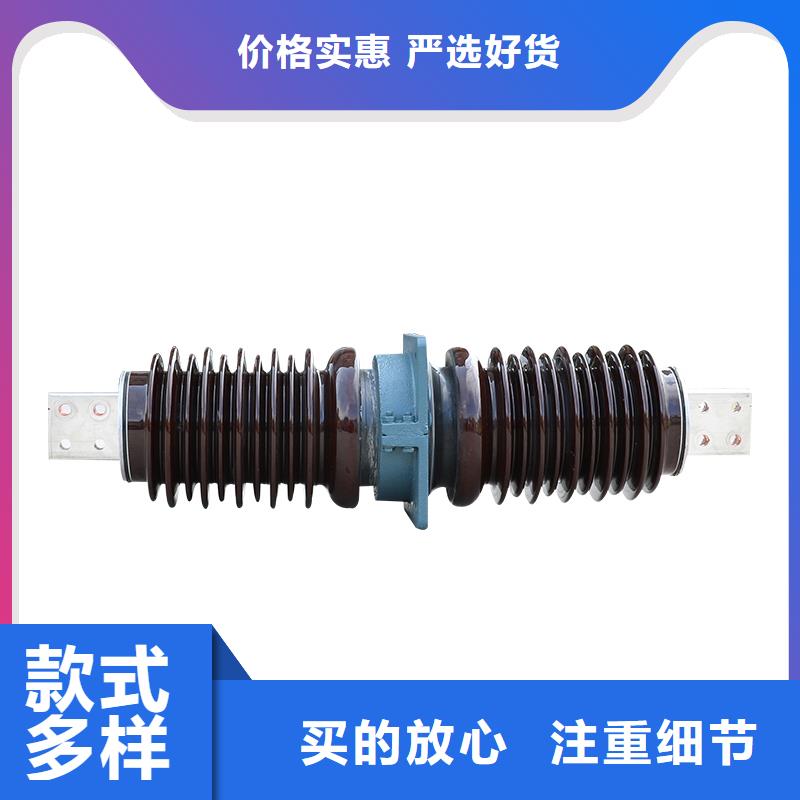

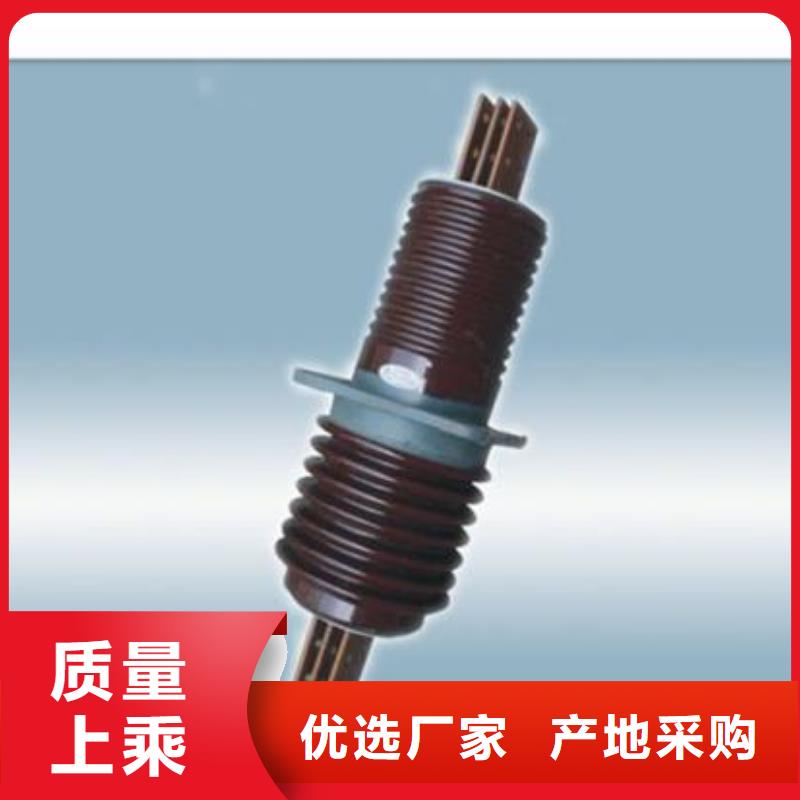

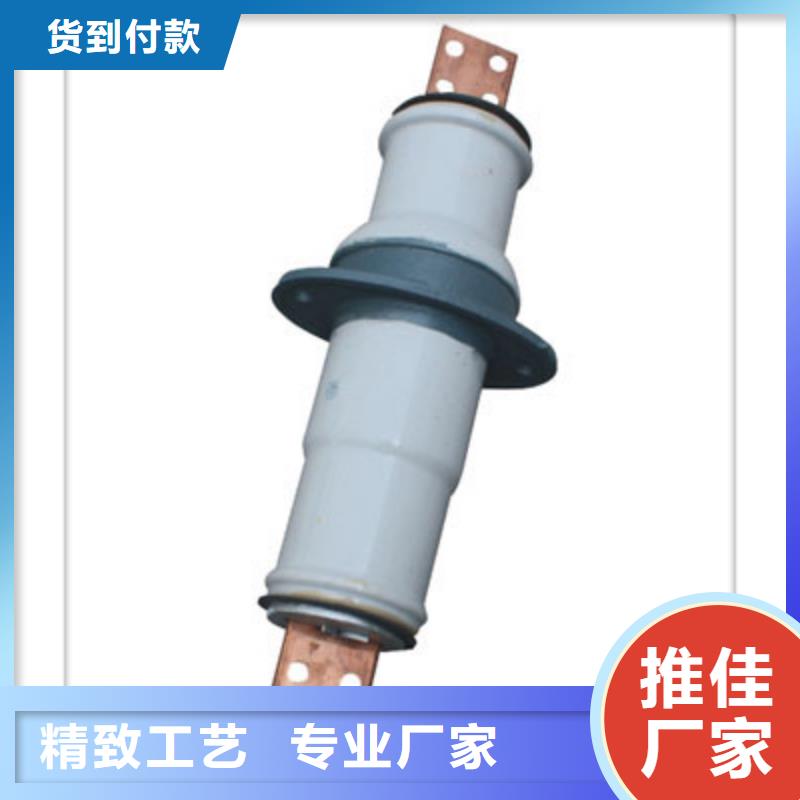

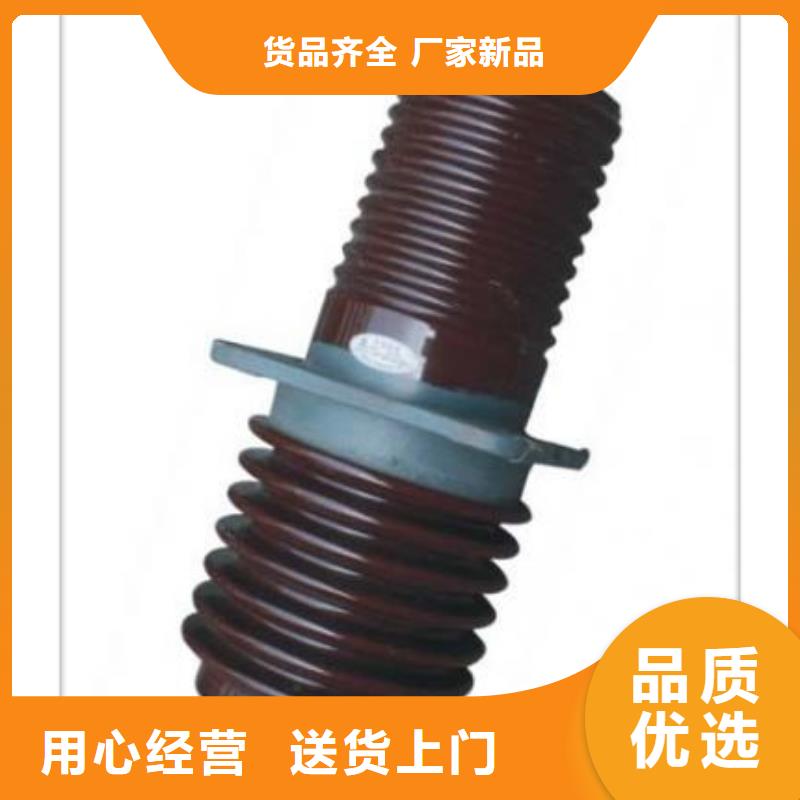

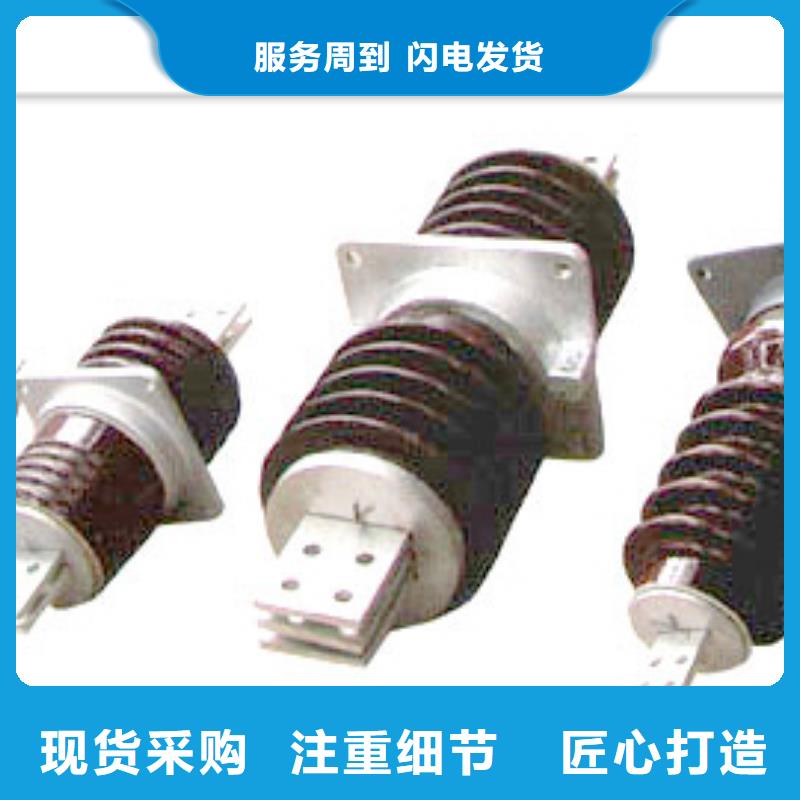

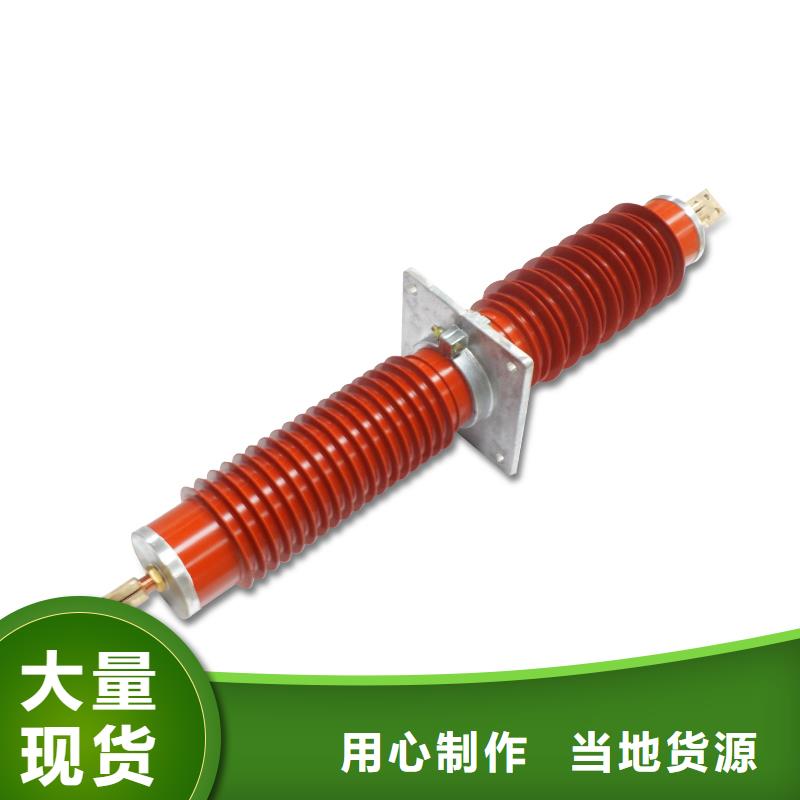

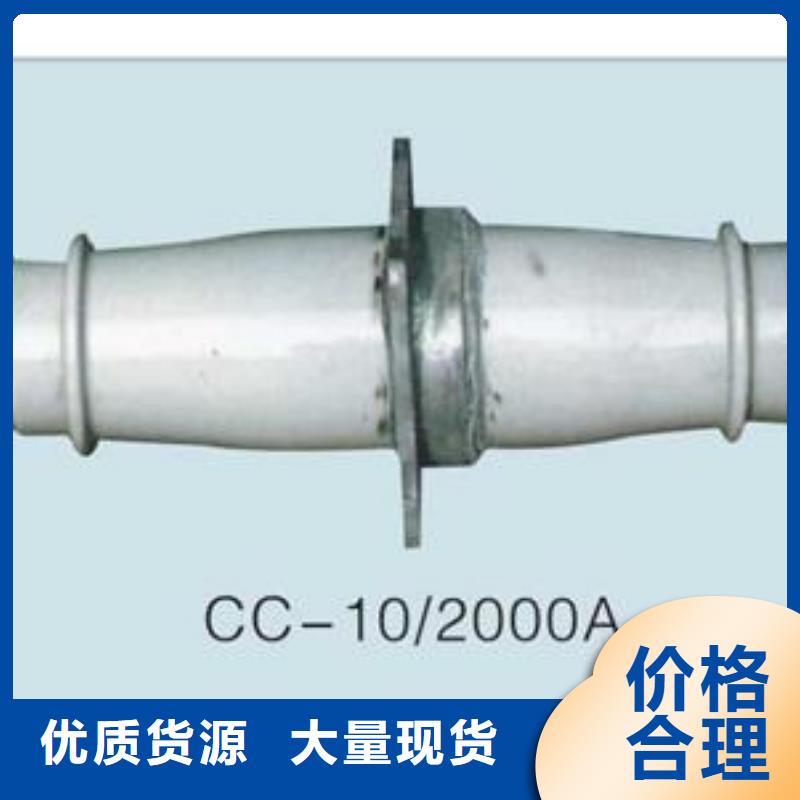

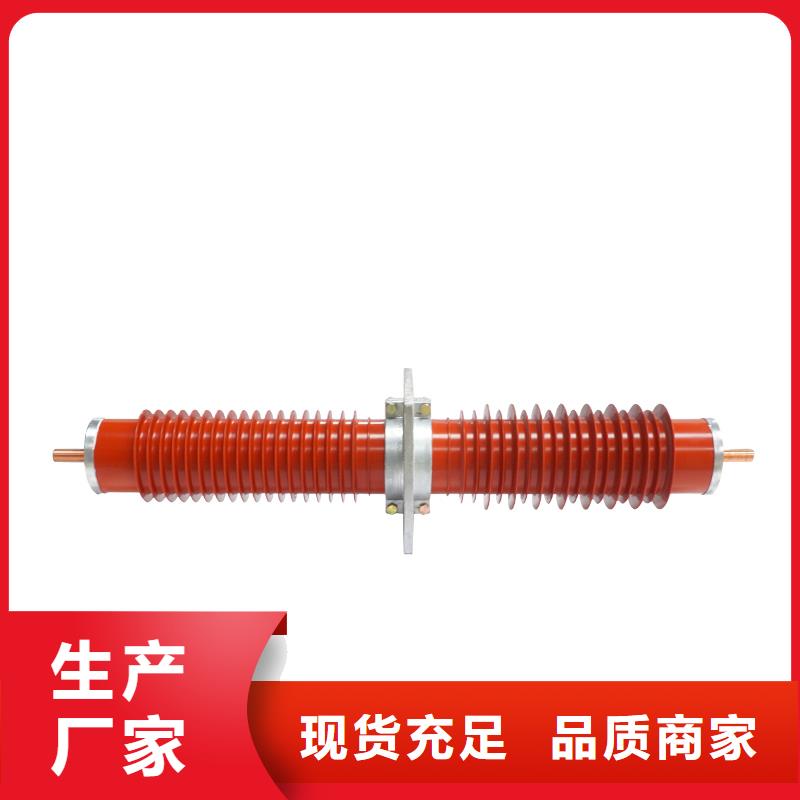

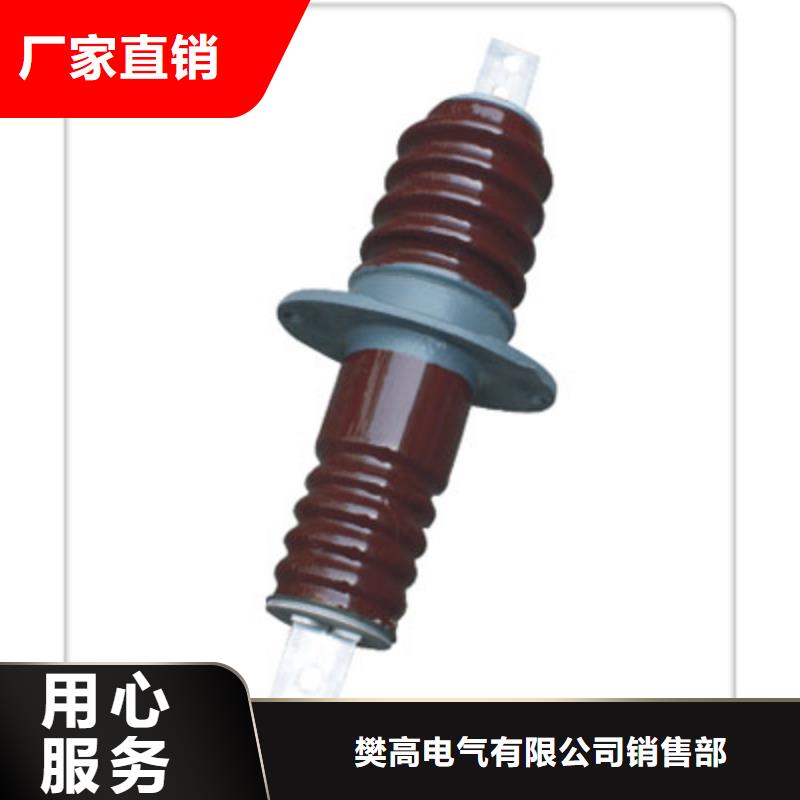

套管由瓷件、安装法兰及导体装配而成。母线穿墙套管不带导电部分，瓷套与法兰固定方式除35kV高原型及部分产品采用机械卡装外，其余均用水泥胶合剂胶装；铜导体采用定心垫圈和螺母固定，铜、铝导电排采用定心垫圈和开口销固定。对母线穿墙套管两端盖板，开口尺寸根据选用的母线规格型式自行确定。附件表面涂灰磁漆。
为了提高套管的起始电晕，对20、35kV套管在结构上采用均压措施，将靠近法兰部位的瓷壁及两边的伞(棱)适当加大、加厚，在瓷件焙烧前于瓷套内腔和法兰附近，以及靠近法兰的 个伞(棱)上均匀上一层半导体釉，经焙烧后使半导体釉牢固地结合在瓷壁上，并通过接触片使瓷壁短路，大大改善电场分布，防止套管内腔放电，提高滑闪放电电压。
套管导电部分采用铝导体，节省大量的铜材，降低成本。与母线连接的导电面积增大，克服了铜导杆接触面积小而产生温度过高的缺点。
套管安装法兰分正反两种安装方式，除6、10kV铜导体管正装外，其余均为反装
1、种类和型式选择
根据装设地点可选屋内型和屋外型，根据用途可选择带导体的穿墙套管和不带导体的母
线型穿墙套管。屋内配电装置一般选用铝导体穿墙套管。
2、额定电压选择
按穿墙套管的额定电压砜不得低于其所在电网额定电压的条件来选择。当有冰雪时，3～20kV屋外穿墙套管应选用高一级电压的产品。对3～6kV，也可采用提高两级电压的产品。
3、额定电流选择
带导体的穿墙套管，其额定电流不得小于所在回路 持续工作电流。母线型穿墙套管本身不带导体，没有额定电流选择问题，但应校核窗口允许穿过的母线尺寸。




樊高电气销售部(江西省分公司)创造新的 真空断路器供应，但从来没有模仿。公司得发展不能没有客户的支持。站在新的起点，我们将回报以更受欢迎的 真空断路器供应产品，优良的品质和良好的服务给予我们的客户，欢迎各界商友洽谈合作。本厂提供 真空断路器供应产品开发,来样来图定做，承接各类订单，欢迎咨询。


穿墙套管质量为本



高压穿墙套管是供导电部分穿过墙壁或电气设备(如高压油开关、变压器、高压互感器等)箱壳，并使导电部分固定在相应部位的部件。安装高压穿墙套管应符合如下要求：

(1)穿墙套管水平安装时法兰在墙外侧；垂直安装则法兰在上方。

(2)穿墙套管中心距离，一般规定35kV为60em；10kV为45cm，如用于潮湿环境，应适当增大距离。

(3)进、出线双回路的穿墙套管为避免干扰，小距离应相距2m以上。

(4)穿墙套管引线至户外地面的高度应尽量满足6．35kV不少于4m；110kV不少于5m；如高度不足2．5m时，必须装设固定围栏。

(5)穿墙套管应根据连接导线(母排)选用相同材质的导电杆，如材质不同，必须通过铜一铝过渡板连接。

(6j穿墙套管户外引线必须制作“U”形滴水弯头，如用绝缘导线，则要在“U”形弯头底部将绝缘切口以利泄水。

(7)穿墙套管一般宜固定在厚度为8～20mm钢板上，并使孔径大于套管嵌入部位5mm以上；固定板为混凝土板时， 厚度不得超过50mm，而且不得将法兰埋人混凝土或抹灰层内。

(8)对于额定电流在1500A以上的穿墙套管，不得装在混凝土板上。但装在钢板上时，由于钢为导磁体，当大电流通过套管导电杆，在钢板上形成闭合磁路，会产生很大的涡流、磁滞损耗而使钢板严重发热，将加速套管的绝缘介质老化。为此，可在钢板套管嵌入孔之间沿直径横向开出宽度为3～5mm的缝隙，将孔与孔之问在水平方向连通，然后再用非磁性材料(铜或不锈钢)填焊缝隙，以增加环绕套管磁路的磁阻，从而减少损耗发热，有效地延长套管的使用寿命。




随着我们电力行业在不断的发展，电力器材的使用已经是非常重要的了。各种各样的电力器材出现在了我们生活当中，高压穿墙套管就是我们公司生产的一种产品，为了能够更好的了解到我们的产品，下面就由小编为我们做详细的介绍。
高压穿墙套管是目前国内电力工程事业中应用为普遍的一种产品，这种产品的质量直接关系到整个电路工程建设的问题，在国内电力事业发展中作用非常巨大。高压穿墙套管的设计目的是确定影响套管破坏的因素，、经济地选用适用的套管钢级和重量，穿墙套管程序应同时考虑完井和开采的要求。该产品的设计需要有的应力分析知识和应用这些知识的能力。设计的终产品是一个置于岩层内能承受预期内、外压力和轴向载荷的“压力容器”。设计时既要考虑到整个完井费用的成本，又要对可采年限内油井报废的损失进行权衡比较，以实现全井低成本为目标的优化设计。
