我们的现场实拍视频将带您走进回路电阻测试仪,三相交直流指示仪表检定装置一站式采购商产品的世界，让您亲眼见证其优点和特点，为您的购买决策提供有力支持。
以下是:回路电阻测试仪,三相交直流指示仪表检定装置一站式采购商的图文介绍
回路电阻测试仪 清空数据：删除所有已保存的测试结果。当数据存满时，会提示“存储空间已满”。请按RST键返回主界面。图八6．时钟校准：在主界面选择时钟校准后，进入时钟校准界面。图九键用于修改所选位的数值。按OK键，光标向右移动，当移动到一位即“秒”位时，再次按OK键，修改的时间将保存。按ESC键，光标向左移动，当移动到位即“年”位时，再次按OK键，修改的时间将不保存。7．厂家设置：该选项为厂家人员调试和设置使用，顾客请勿随意操作。8．复位：测试完毕后，按RST键，仪器输出电流将断开，这时显示屏回到初始状态，可重新接线，进行下次测量或拆下测试线与电源线结束测量。9.温度报警：当仪器内部温度过高时，界面会弹出“温度告警，正在冷却，请等待……”，同时蜂鸣器会报警，此时应等仪器温度恢复正常以后才能继续使用。图十七、PC软件操作 （选配）本仪器可将测量数据上传至计算机，供试验人员对测量数据做进一步分析和处理。1、计算机要求硬件配置：至少赛扬533CPU，512M内存、1G剩余硬盘空间。软件配置：建议使用Windows2000、XP操作系统。Windows Office 2000及以上版本（必须包含Word）。2、安装驱动本说明以在Windows XP环境下安装为例。随机配置有光盘和USB数据线，将光盘放入计算机光驱。安装步骤依次如下图所示。

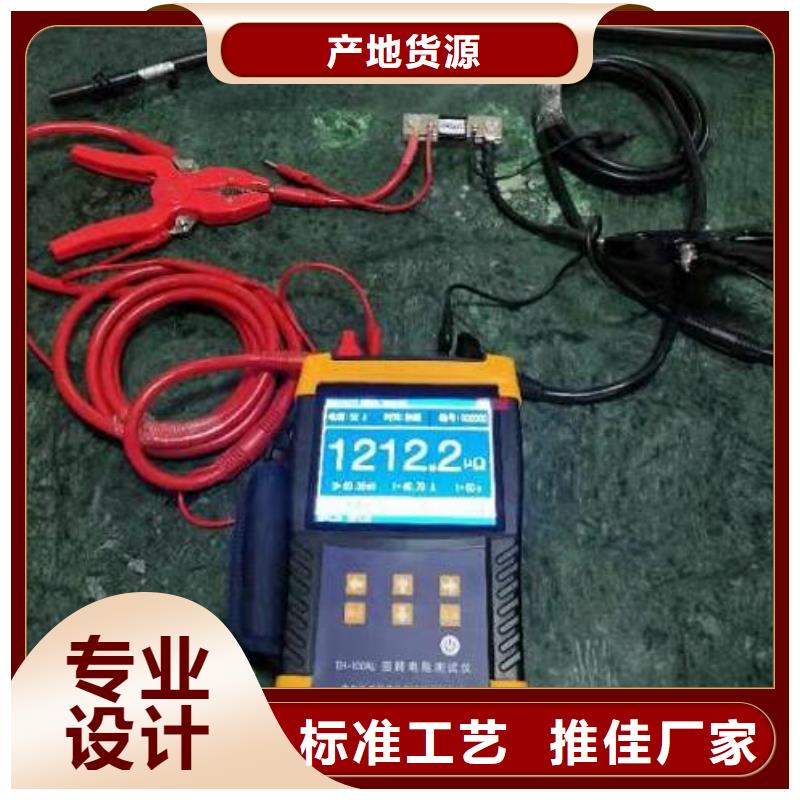

这是商家天正华意电气设备(六安市分公司)发布的 手持直流电阻测试仪产品，一下是 手持直流电阻测试仪高清大图和产品介绍，产品真是有效，价格实惠，量大从优。
回路电阻测试仪回路电阻测试仪使用说明目前，接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，电力部标准SD301—88《交流500KV电力设备交接和性试验规程》和新版《电力设备性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定，以确保试验结果准确。TH-8501型回路电阻测试仪采用数字电路技术和开关电路技术制作，是用于开关控制设备的接触电阻、回路电阻测量的专用设备，测试电流采用标准GB763的100A直流，可在100A电流的情况下直接测得回路电阻或者接触电阻，并直接显示，还可保存到仪器上，组数为255组，保存的数据可通过RS232接口上传至电脑。该仪器测量准确、性能稳定，适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。一、技术性能1、测量范围：0—1999.9μΩ 分辩率：0.01μΩ2、测量电流：直流100A 200A3、测量精度：0.5级4、显示方式：大液晶中文显示5、可储存255组数据6、工作方式：连续，可自定义测试时间，长99秒7、电源：AC220V8

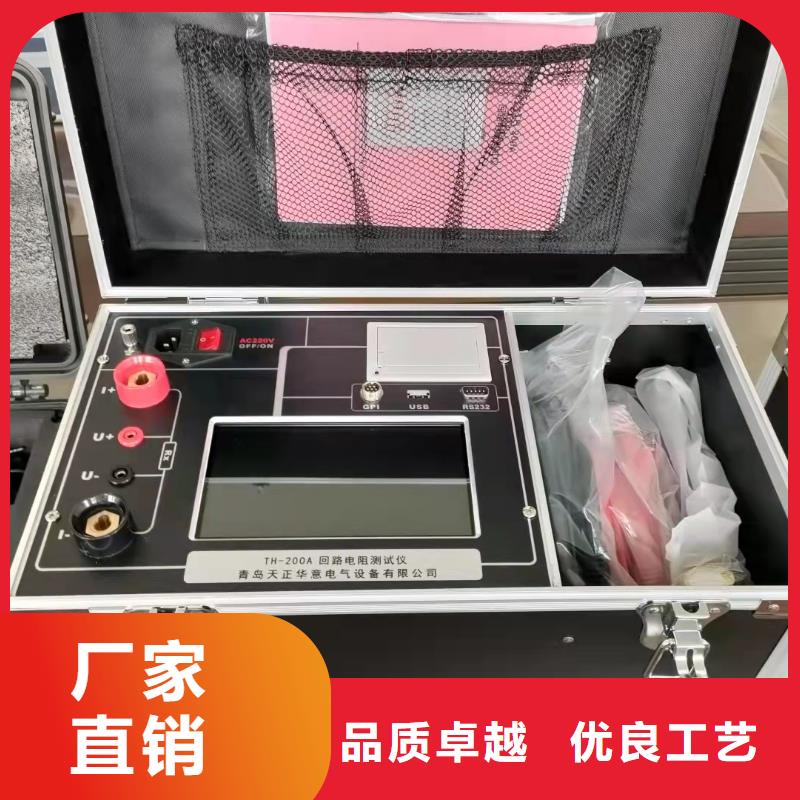

回路电阻测试仪 仪器操作及功能介绍回路电阻测试仪仪器面板如图一所示：1、电源：电源插座和开关内带保险仓和电源滤波器，为整机电源的控制、保护和滤波器件。2、I＋、I-：为电流输出端子，通过专用测试线为试品提供恒定电流。3、U＋、U-：为试品电压信号的输入端子。4、显示器：显示测试结果，接触电阻值和输出电流值。5、复位键：整机初始化，仪器处在准备状态。6 ：仪器的保护接地端。图一 回路电阻测试仪面板六、测试与操作方法1、接线方法：如图二所示，将专用测试线按照颜色红对红，黑对黑，粗的电流线接到对应的I＋、I-接线柱扭紧，细的电压线接到对应的U＋、U-接线柱扭紧，两把夹钳夹住被测试品的两端。图二 测试接线图注意：测试钳的全部连接面应与试品可靠接触2、开机界面：打开电源开关，显示屏上会显示如图三界面，停留大约数秒会自动跳过进入主界面。图三 开机界面图四 键盘3、主界面：主界面显示如图五。按 键选择功能，按OK键进入功能菜单。图五 主界面4．测试：主界面选择开始测试后，进入电流选择界面如图六，按OK键选择测试电流或测试时间， 键选择测试电流或设置测试时间，请参考相应的量程范围，选择合适的电流。按ESC退回主界面，开始测试按钮反显时，按OK键开始测试，同时提示“正在测试……”。测试结果显示如图按 键选择打印或者保存，按ESC键退回主界面。本仪器具有自动停止测试功能。根据设置时间测试会自动停止。同样，按 键选择打印或者保存，按ESC退回主界面。图六 图七5．数据查询：主界面选择数据查询后，进入查询界面如图八。按 键选择确认功能，按ESC键退回主界面，按OK键执行所选功能。：用于翻页。打印：打印数据查询中保存的测试结果。
回路电阻测试仪 显示页数、页选、总数、选中四项，文件名以试验时刻命令。可以“上页”、“下页”操作进行翻页和通过选中文件，再按“确定”打开此文件。打开文件后，此文件内的试验参数部分将覆盖当前的试验参数，然后重新计算并显示试验数据。在主界面上，按“功能”菜单项的“管理文件”菜单，进入界面如图10：图10按“删除”命令将删除选中的文件、按“清空”命令将清空所有文件。插入U盘，右下角将会提示“U盘插入”，按“导出”命令将文件转成WORD格式导出到U盘中。已经导出到U盘的数据文件，列表文件名右辍将显示“＊UP”字样，无需重复导出,如图11：图11文件以试验时刻为文件名，保存格式下图12：图12方便用户对试验数据进行存档、生成报表或分享数据。(8)帮助菜单功能背光亮度：修改背亮的亮度，待机时间，待机时的亮度。接线图集：指导培训现场接线。 时间设置：校正仪器的系统时间。厂家维护：厂家用来校正仪器，有密码保护，用户不宜进入修改。相关 直流恒流源功能可以输出0-电流，内置逐级升流试验，相当多买一台强大的直流恒流源，一机多用。打开“功能”菜单的“直流电源”的菜单项，如图19：图19请设置“阶段时间”、“起始电流”、“步进电流”、“电流”。按“开始”命令，即可以实现阶段升流过程：首先以“起始电流”值输出，计时到“阶段时间”值后，再增加“步进电流”值输出，又计时到“阶段时间”值后再增加“步进电流”值输出，循环此过程，一直到输出电流将超过“电流”值后，整个输出电流结束。试验过程中，允许按“中断”命令中止试验过程。
