异频线路参数测试仪谐振故障信息显示如图5.8所示：图5.8 母线号：谐振线路所在的母线号。母线电压：谐振线路所在的母线电压。谐振频率：谐振线路的谐振频率。时间：线路发生谐振时的日期和时间。信息序号：右下角记录的信息总数量，和当前的记录号，值为20，记录近所发生的谐振信息。进入菜单时，弹出的为近的记录信息。打印：对当前记录进行打印。键盘操作：使用“→”“←”方向键可选定查看一条接地记录，使用“↑”“↓”方向键可在本条记录内将光标移至“打印”字符处。当光标处于“打印”时，按“确认”键进行打印。如果故障追忆表内无谐振内容，则显示“无记录”，按任意键返回。c) “故障追忆”： 选择将追忆表中内容(包括接地、谐振故障信息)；将光标移至对应选项，按“确认”键，记忆内容后显示“成功！”字样。显示如图5.9所示：图5.9d) “查看装置参数”： 在运行状态下，只能浏览装置部分内容的参数，不能修改，如要设置装置参数，请参照5.2.3 装置参数设置说明；e） “修改时间”： 系统投入运行时，必须对时间进行正确设定；菜单显示如图5.10所示：图5.10用“←”或“→”键移动光标到要修改的位置，按住“↑”键增加数值，或按住“↓”键减少数值。每按一次，增加或减少一个数值。全部修改完毕后按“确认”键保存。按“取消”键返回到运行菜单。f） “装置自检”： 对装置内部进行自检，全部完成并无误，显示 “自检OK!!”。按“取消”键返回到运行菜单。菜单显示如图5.11所示：图5.11g） “定值打印”： 当光标锁定在“定值打印”项，并按“确认”键，打印机会将本装置的各种设定参数打印出来，便于使用者进行保存查阅，打印数据发送完毕后自动返回到运行菜单。5.2.3装置参数设置菜单设置菜单用于对装置运行所需的各种参数进行设置，修改，按“确认”即可保存，操作简便，掉电不丢失。菜单如图5.12-15所示：图5.12 图5.13图5.14 图5.15装置参数设置各项菜单简要说明如下：a)“装置型号”：设置装置型号可确定出线数和跳闸路数，详细型号定义见表2.1。b)“启动参数”：可根据现场要求设置各段母线的零序电压启动值与电流启动值。启动电压数值范围为10V~100V。启动电流数值范围为0.1A~100A(一次侧电流)。
异频线路参数测试仪面板说明图3-1仪器面板指示图1、紧急停止按键2、系统复位按键3、USB接口4、液晶触摸显示屏5、测试电源输出（A、B、C、N）插孔（电流测量端子）6、电压测量输入（UA、UB、UC、UN）插孔（电压测量端子）7、测量输入保险管8、接地接线柱9、输入电源开关10、电源输入插座（AC220）11、打印机3.1、紧急停止按键安装位置：如图3—1—。功 能：断开测试输出电源，并将外部接线全部接地；测试过程中遇到突发事件时，按此键可在不断开输入电源的情况下紧急快速地关断所有输出电源并使所有接线接地，保证使用；3.2、系统复位按键安装位置：如图3—1—。功 能：提供仪器内部中央处理器复位；注 意：此复位键是复位仪器内部所有控制器件，而非直接操作输出断开，因此若测量过程中遇到紧急情况请先按紧急停止按键来快速地断开输出；3.3、USB接口安装位置：如图3—1—。功 能：U盘插入口，把仪器内部保存的所有测量数据自动导入U盘中并生成文件保存，提供给用户在电脑操作系统下通过仪器附带的软件操作查看数据并生成报告文件；注 意：当U盘插入仪器USB接口并开始传输数据的时候，严禁中途拔出U盘，否则可能导致数据传输错误，严重的可能损毁U盘；3.4、液晶触摸显示屏安装位置：如图3—1—。功 能：超大屏幕中文显示每一步操作过程，用户只需在相应的地方轻轻触碰一下，即可自动完成整个测量过程；注 意：触摸式液晶显示屏属于精密配件，应避免长时间阳光暴晒或重物挤压和利器划伤；在操作液晶屏的时候使用铅笔头或者其它笔形塑料物件操作可以提高操作准确度；

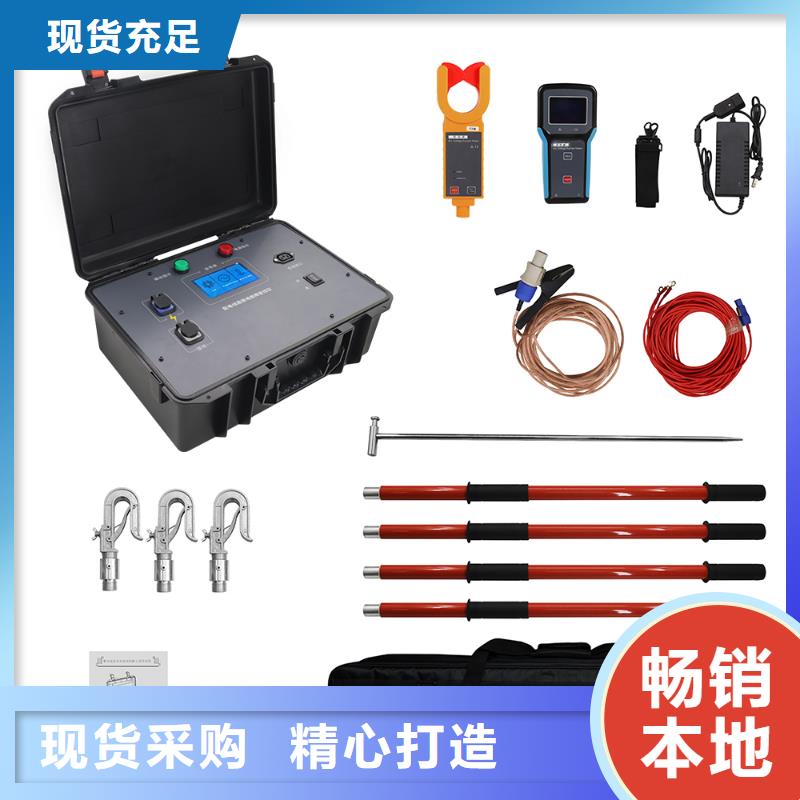

异频线路参数测试仪可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:2.3操作步骤步：确认故障线路已经停电（可用信号采集器和信号接收定位器检测）第二步：用信号源（信号发生装置）向故障线路注入检测信号第三步：用信号采集器和信号接收定位器根据二分法检测信号第四步：确定故障点三、特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠（2）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用（3）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度（4）电流采集接收无线天线内置，确保钳表绝缘可靠（5）背光显示可以设置，方便夜间使用（6）体积小、重量轻、操作简单、携带方便3.2技术参数（1）信号发生装置输出范围：0-70mA输出精度：±1mA输出功率：50W测量范围：0-80k检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池12V12Ah工作时间：大于4h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 8kg（2）信号采集器 检测方式：钳形CT,积分方式传输方式：433MHz无线传送传输距离：40m钳口尺寸：Φ33mm测量范围：0.1mA-100.0mA(异频电流) 1A-600A（负荷电流）测试精度：±％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：碱性干电池1.5V＊4装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：碱性干电池1.5V＊5装置重量： 360g
