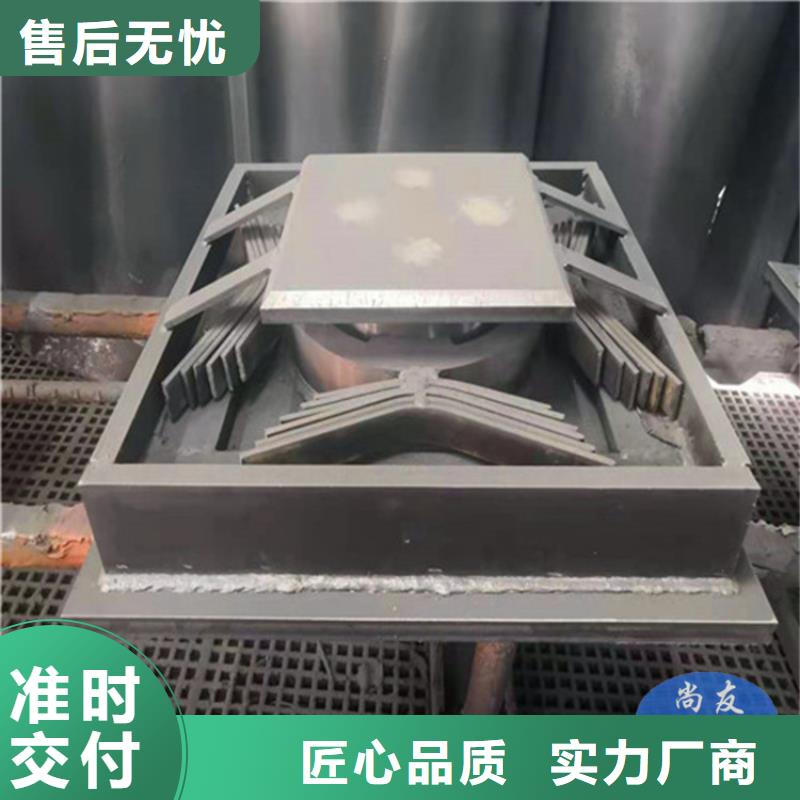

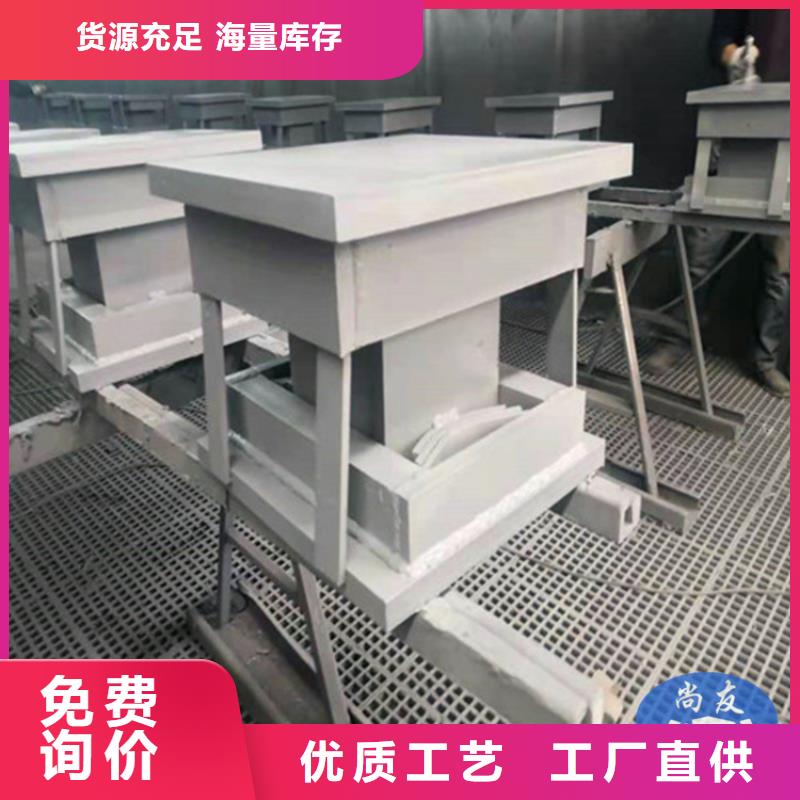

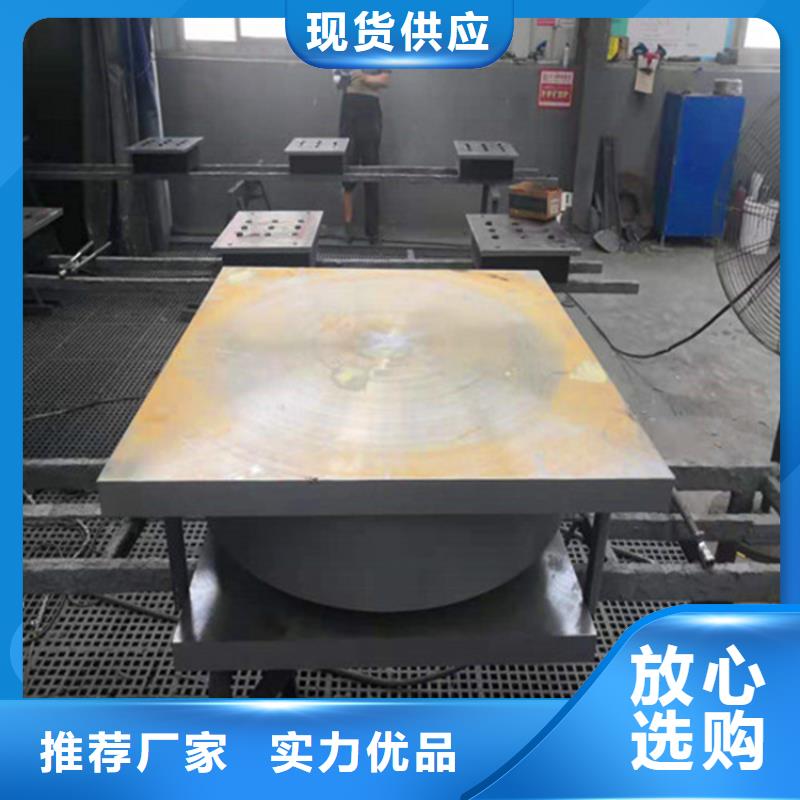

以下是:球形支座-固定铰支座订制批发的图文介绍
KQGZ抗震球型钢支座主要技术性能 1、支座摩擦系数为0.03;2、支座水平剪力大于竖向承载力的20%;3、支座抗拔力抗拉力为竖向承载力的10%-30%;4、支座竖向承载力1000-60000KN,分为25级;5、支座转角为0.03rad;6、支座适用温度范围:-40℃~+70℃; 球形支座设计位移量 顺桥向:1000 一2500KN e=士50 和士100mm ; 3000 一10000KN e=士50 、土100mm 和士150mm ; 横桥向(GX 多向活动支座)e=土20mm 设计位移量根据工程需要可进行变更。 该系列抗震球形支座适用于大跨度空间结构及大跨度桥,特别适用于宽桥、曲线桥、斜桥、尤其适用于高烈度地震区的工程结构。
KLQZ拉压球型钢支座安装注意事项(1)球形支座安装前开箱检查装箱清单、原材料检验报告的复印件和产品合格证。是否符合图纸要求,如不相符,不得使用。开箱后不得任意松动连接螺栓。 并不得任意拆卸支座。(2)球形支座与梁体及墩台采用预埋螺栓连接,必要时亦可采用与预埋钢板焊接,但将支座与预埋钢板焊接时,要防止支座钢体过热,以免烧坏硅脂及聚四氟乙烯板。(3)支座安装时,支座的相对滑动面应用酒精仔细擦净。不得夹有灰尘和杂质。然后表面均匀地涂满硅脂润滑剂。(4)球形支座安装高度应符合图纸要求。要保证支座支承平面的水平及平整,支座支承面四角高差不得大于2mm.(5)安装支座板及地脚螺栓时,在下支座板四角用钢楔块调整支座水平,并使下支座板底面高出桥墩顶面20-50mm,找正支座纵、横向中线。使之符合图纸要求后,用环氧砂浆灌注地脚螺栓孔及支座底面垫层。(6)环氧砂浆硬化后。拆除支座四角临时钢楔块,并用环氧砂浆填满抽出楔块的。(7)梁体安装完毕后,或现浇混凝土梁体形成整体并达到图纸规定强度后,在张拉梁体预应力之前,拆除上、下连接板,以防止约束梁体正常转动,并及时安装活动支座的橡胶防尘罩。
固定抗震球形支座是按照相关标准《建筑钢结构球型支座》GB/T 32836-2016,同时参照其它相关行业规范设计研发的,专门用于网架钢结构连廊工程的系列产品。固定抗震球型支座适用于大跨度空间结构及大跨度桥,大跨度空间结构、体育馆、机场、火车站、游泳馆、会展中心的工程结构。固定抗震球形支座的材料 1、上支座板Q355B强度设计值. 2、不锈钢板 06Cr17Ni12Mo2. 3、平面滑板 MHP 抗压强度. 4、中间球冠板Q355B强度设计值. 5、球面滑板 MHP 抗压强度. 6、下支座板ZG270-485H强度设计值。 球形支座摩擦系数为0.03;支座水平剪力大于竖向承载力的20%;支座抗拔力抗拉力为竖向承载力的10%-30%;支座竖向承载力1000-60000KN,分为25级。
瑞诚工程橡胶(平顶山市分公司)始终秉承“用户就是上帝”和“满足 橡胶止水带用户的需求就是我们的追求”的经营理念;切实以“精益求精”作为我们科技创新、持续发展的潜在动力,“您选 橡胶止水带产品就是选客户”是贵我两司业已达成的共识,我们诚恳期待并相信能与所有客户和同仁实现互利共赢,共创美好未来。
LYQZ拉压球形支座安装注意事项 (1)支座安装前开箱检查装箱清单、原材料检验报告的复印件和产品合格证,是否符合图纸要求,如不相符,不得使用。开箱后不得任意松动连接螺栓,并不得任意拆卸支座。 (2)拉压球形支座与梁体及墩台采用预埋螺栓连接,必要时亦可采用与预埋钢板焊接,但将支座与预埋钢板焊接时,要防止支座钢体过热,以免烧坏硅脂及聚四氟乙烯板。 (3)支座安装时,支座的相对滑动面应用丙酮、酒精仔细擦净,不得夹有灰尘和杂质。然后表面均匀地涂满硅脂润滑剂。 (4)支座安装高度应符合图纸要求,要保证支座支承平面的水平及平整,拉压球形支座支承面四角高差不得大于2mm. (5)安装支座板及地脚螺栓时,在下支座板四角用钢楔块调整支座水平,并使下支座板底面高出桥墩顶面20-50mm,找正支座纵、横向中线位置,使之符合图纸要求后,用环氧砂浆灌注地脚螺栓孔及支座底面垫层。 (6)环氧砂浆硬化后,拆除拉压球形支座四角临时钢楔块,并用环氧砂浆填满抽出楔块的位置。 (7)梁体安装完毕后,或现浇混凝土梁体形成整体并达到图纸规定强度后,在张拉梁体预应力之前,拆除上、下连接板,以防止约束梁体正常转动,并及时安装活动支座的橡胶防尘罩。
