精心打磨的产品视频已准备就绪，它将带您深入工频高压局放试验装置大电流发生器严选好货的魅力世界，让您重新发现产品的无限可能。
以下是:工频高压局放试验装置大电流发生器严选好货的图文介绍

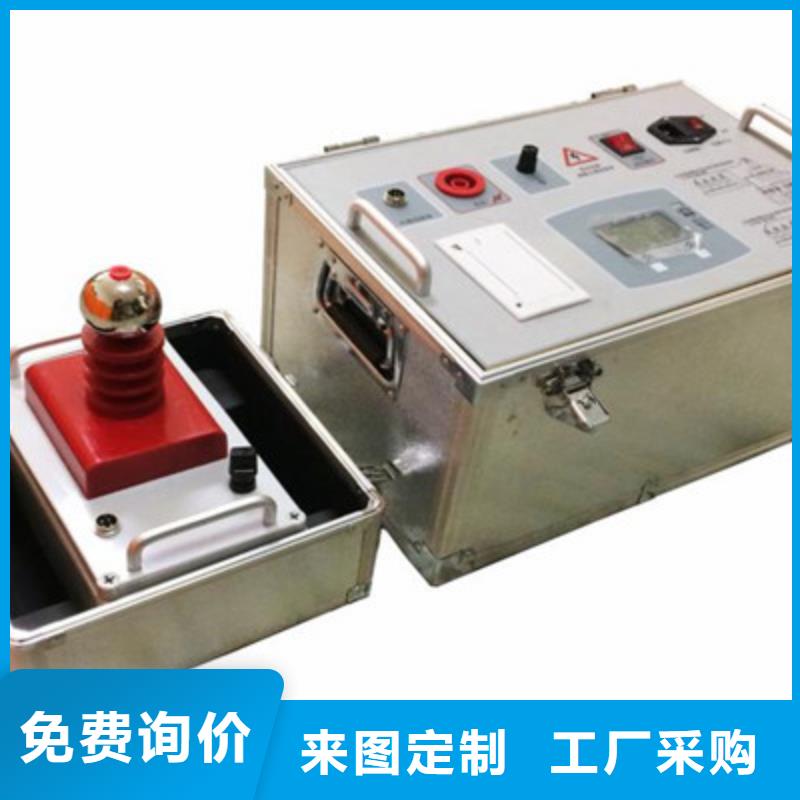

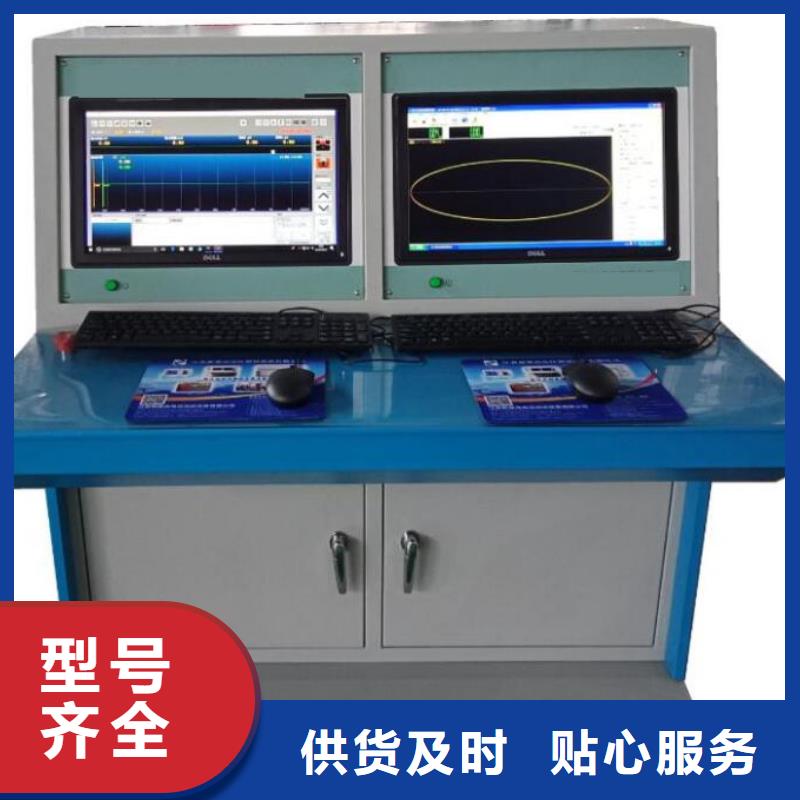

工频高压局放试验装置 系统工作原理：本机的局部放电测试原理是高频脉冲电流测量法（ERA法）。试品Ca在试验电压下产生局部放电时，放电脉冲信号经藕合电容Ca送入输入单元，由输入单元拾取到脉冲信号，经低噪声前置放大器放大，滤波放大器选择所需频带及主放大器放大（达到所需幅值与产生零标志脉冲）后，在示波屏的椭圆扫描基线上产生可见的放电脉冲，同时也送至脉冲峰值表显示其峰值。时间窗单元控制试验电压每一周期内脉冲峰值的工作时间，并在这段时间内将示波屏的相应显示区加亮，用它可以排除固定相位的干扰。试验电压表经电容分压器产生试验电压过零标志讯号，在示波屏上显示零标脉冲，椭圆时基上两个零标脉冲，通过时间窗的宽窄调节可确定试验电压的相位，试验电压大小由数字电压表指示。
天正华意电气设备(芜湖市分公司)专业生产 手持直流电阻测试仪,品质保证,精品齐全,品质保障,值得信赖,可根据客户要求定制加工,其他型号齐全客户随意挑选。
工频高压局放试验装置 接触不良的干扰图形。波形特点：对称地分布在实验电压零点两侧，幅值大致不变，但在实验电压峰值附近下降为零。波形粗糙不清晰，低电压下即出现。电压升高时，幅值缓慢增加，有时在电压达到一定值后会完全消失。原因：实验回路中金属与金属不良接触的连接点；塑料电缆屏蔽层半导体粒子的不良接触；电容器铝箔的插等（可将电容器充电然后短路来）可控硅元件的干扰图形。（图5—08）波形特点：位置固定，每只元件产生一个独立讯号。电路接通，电磁耦合效应增强时讯号幅值增加，试验调压时，该脉冲讯号会发生高频波形展宽，从而占位增加。原因：邻近有可控硅元件在运行。（6）继电器、接触器、辉光管等动作的干扰。（图 5—09）波形特点：分布不规则或间断出现，同试验电压无关。原因：热继电器、接触器和各种火花试验器及有火花放电的记录器动作时产生。（7）荧光灯的干扰图形。（图5—10）波形特点：栏栅状，幅值大致相同的脉冲，伴有正负半波对称出现的两簇脉冲组。原因：荧光灯照明 无线电干扰的干扰图形。（图5—11）波形特点：幅值有调制的高频正弦波，同试验电压无关。原因：无线电话、广播话筒、载波通讯等。（9）电动机干扰的干扰图形（图5—12） 图5—12）波形特点：放电波形沿椭圆基线均匀分布，每个单个讯号呈“山”字形。原因：带换向器的电动机，如电扇、电吹风运转时的干扰。

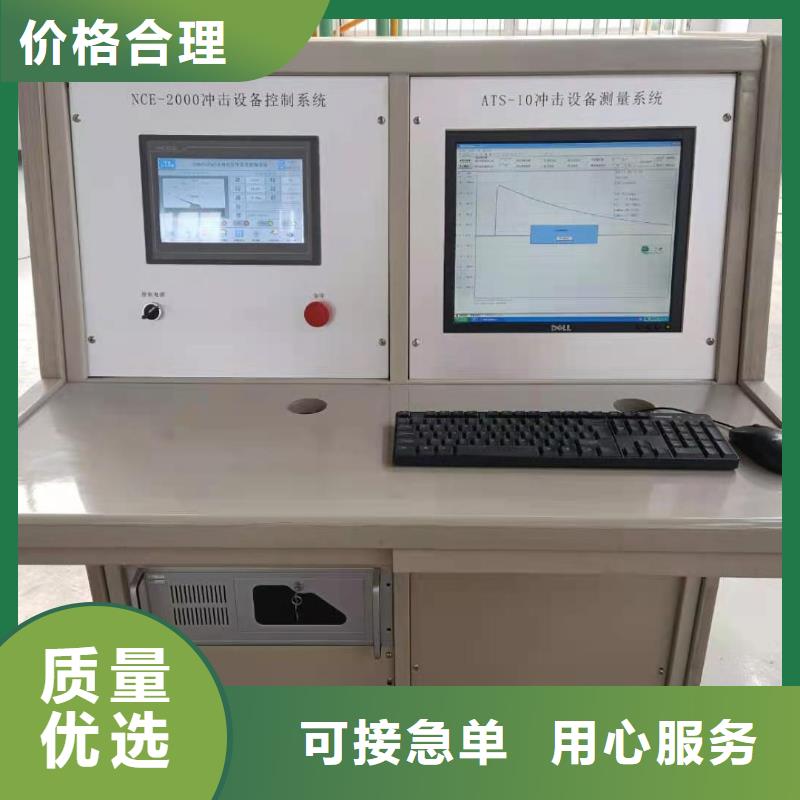

工频高压局放试验装置 顺时针旋转调压速度控制旋钮8，此时调压器顶部直流调压电机开始旋转，调压速度表3指示升压速度，试验变压器低压侧电压表1、低压侧电流表2、测量绕组电压表4、高压数字电压表5与高压侧电流表6均随着升压过程指示相应数值，刚开始升压时，升压速度可快些，当电压升到75％试品试验电压时，升压速度减低到每秒2％试验电压后升压速度升到所需额定试验电压。（10）当电压升到所需试验电压时，按耐压计时按钮18，此时耐压指示灯18亮，耐压计时元件9开始耐压计时，计时时间一到所设定的耐压时间，调压器即自动全速降压，直至降到零位时自动停止。（11）按停止按钮21，此时停止指示灯21亮，一次耐压试验即完成（如有一次，二次开关柜，应先断二次，再断一次）。（12）在耐压计时过程中，如发现试验电压偏离试验值，则可用微升或微降按钮15，将电压微调到额定试验电压。（13）在升压过程中，如试品被击穿，则调压器会自动全速降到零位；试品击穿指示灯12和柜内蜂鸣器会开始断续闪烁、蜂鸣报警，直到按停止按钮，才停止蜂鸣。（14）切断电源，结束试验。
